MetalTec DK 7720М Электроэрозионный многопроходной проволочно-вырезной станок

MetalTec DK 7720М: Глубокий Анализ Конструктивных Особенностей и Технологических Преимуществ

Современное машиностроение и инструментальное производство предъявляют высочайшие требования к точности и воспроизводимости деталей. Электроэрозионный многопроходной проволочно-вырезной станок MetalTec DK 7720М отвечает этим вызовам, предлагая комплекс инженерных решений, которые выгодно отличают его на рынке оборудования для размерной обработки. Каждый конструктивный узел этой модели спроектирован для достижения максимальной производительности, удобства оператора и долговечности.

Ключевые узлы, определяющие эффективность

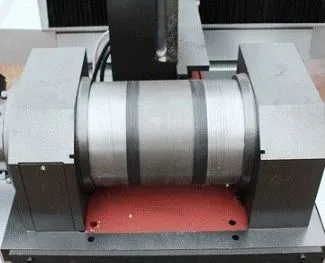

Одной из знаковых особенностей станка является усовершенствованный узел перемотки электрода-проволоки. Данная система не просто подает материал в рабочую зону, а обеспечивает его многократное использование по всей длине бухты. Это приводит к значительной экономии расходных материалов без ущерба для стабильности процесса резания. Подача происходит плавно и непрерывно, что является фундаментом для качественного первого прореза.

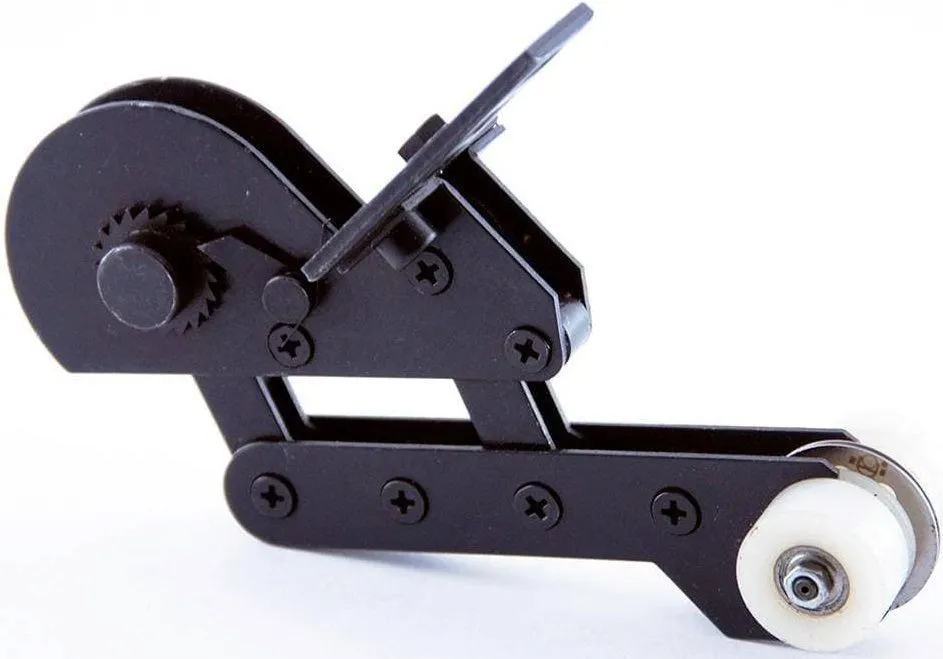

Не менее важна автоматизированная система поддержания натяжения проволоки. В ходе электроэрозионной обработки проволока подвергается нагреву и может незначительно удлиняться. Автоматический компенсатор мгновенно реагирует на эти изменения, поддерживая заданное натяжение в строгих пределах. Именно эта стабильность является одним из ключевых факторов, позволяющих станку последовательно демонстрировать высокую точность обработки, достигающую 12 микрометров.

Высокие технологии для простого управления

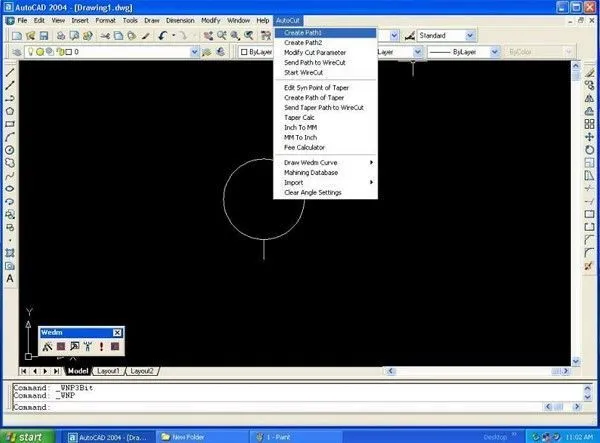

Значительным преимуществом для конечного пользователя является встроенный программный комплекс CAD/CAM на базе «AutoCAD». Полностью локализованный и русифицированный интерфейс позволяет инженерам и операторам создавать управляющие программы для деталей любой сложности непосредственно на стойке ЧПУ. Отпадает необходимость в приобретении и освоении отдельного дорогостоящего программного обеспечения, что ускоряет подготовку производства и снижает порог вхождения для персонала.

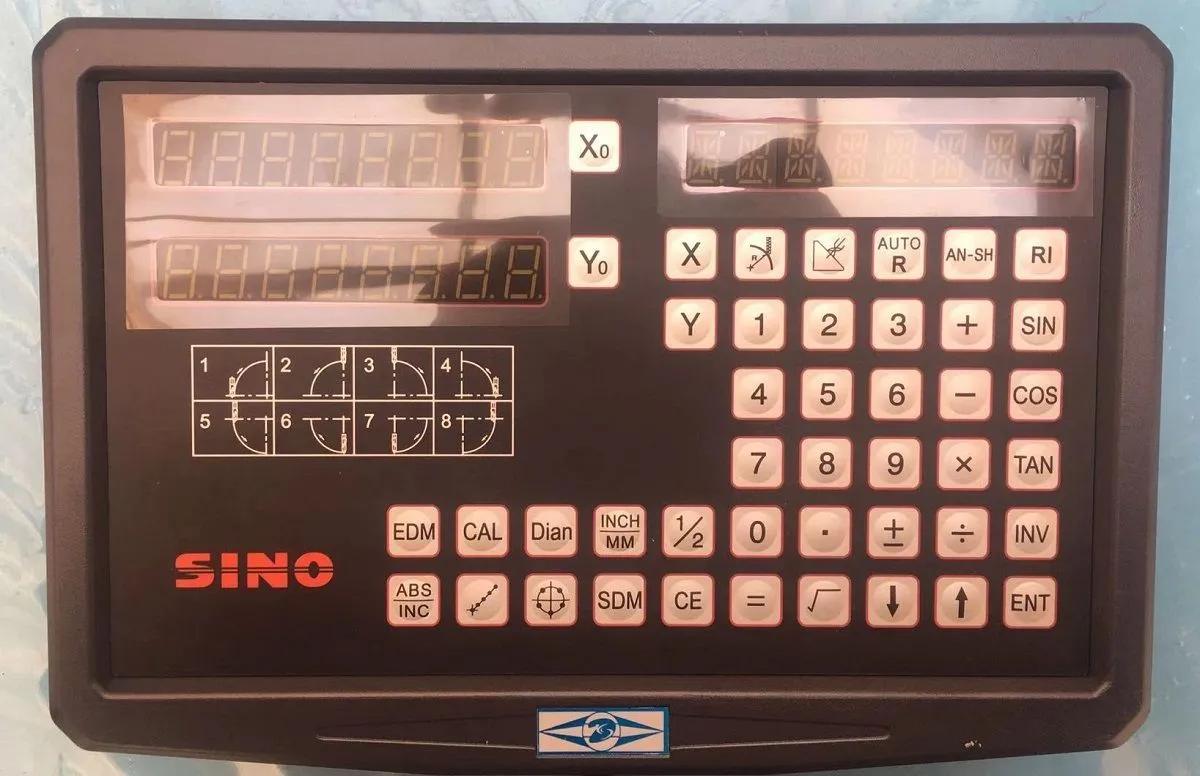

Для визуального контроля и тонкого позиционирования заготовки станок оснащен прецизионной системой цифровой индикации (DRO). Данное устройство в реальном времени отображает микронные перемещения рабочего стола по осям X и Y, что делает процесс установки и выверки детали интуитивно понятным и сверхточным.

Инженерная платформа для стабильности и долговечности

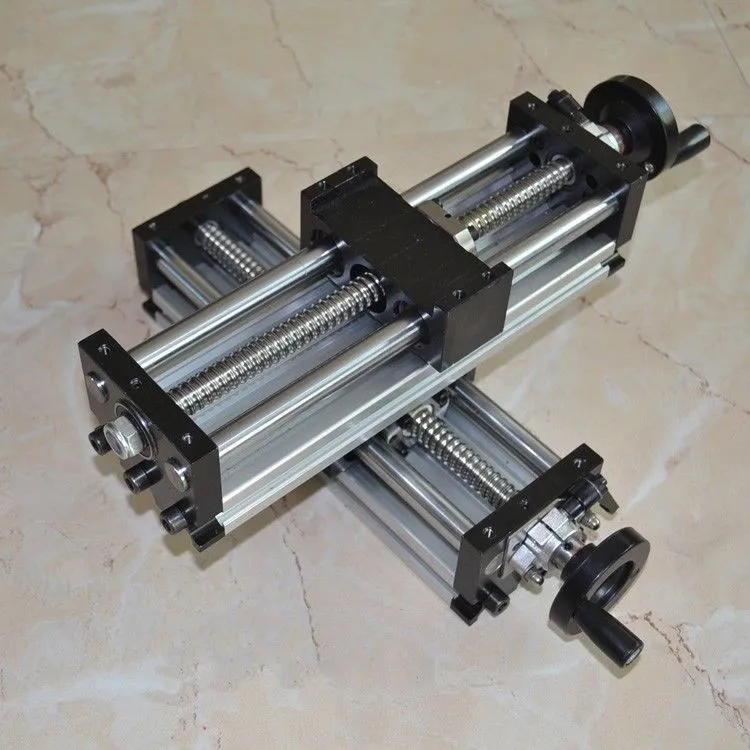

Точность перемещений обеспечивается не только датчиками, но и механической частью. Линейные направляющие качения во всех основных осях заменили собой традиционные подшипники скольжения. Это решение минимизирует трение, люфт и износ, гарантируя высочайшую кинематическую точность стола и консоли на протяжении всего жизненного цикла оборудования.

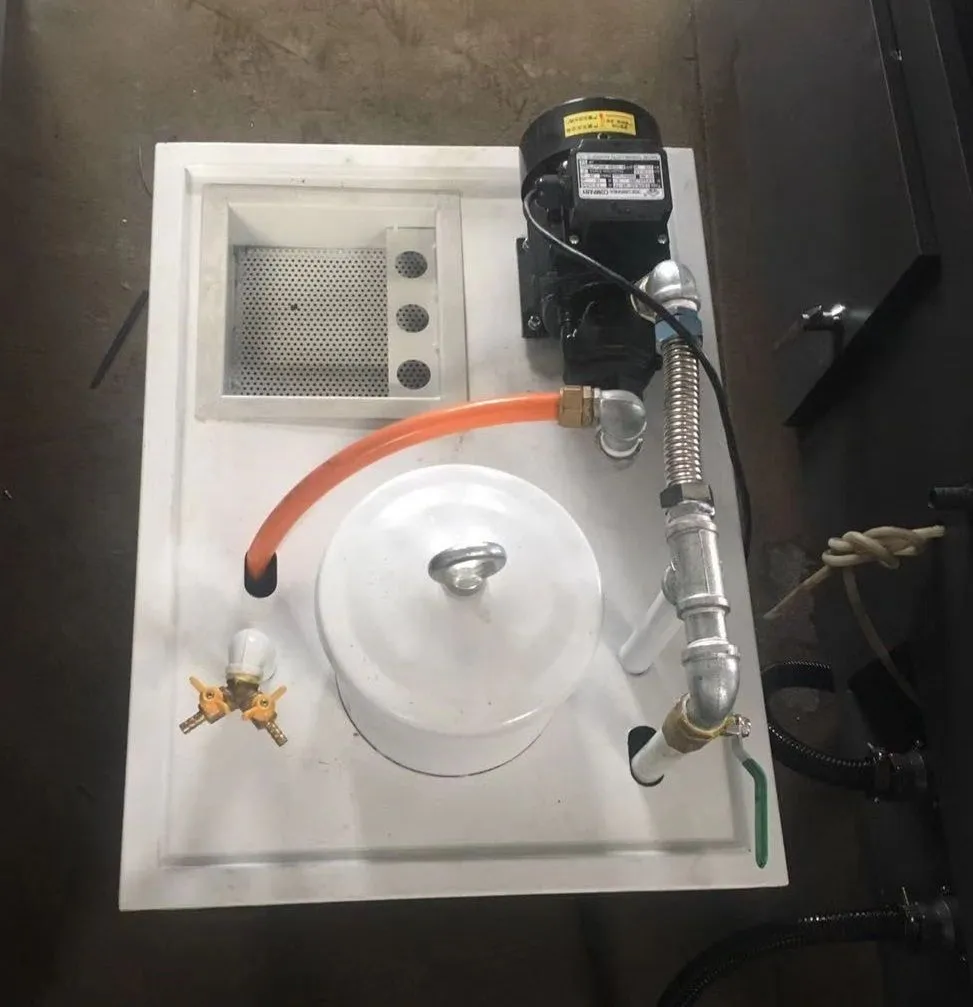

Особенности многопроходной резки, когда чистовые проходы требуют идеальных условий, подчеркивает роль насоса высокого давления в системе подачи диэлектрика. Мощная струя очищает узкую щель реза от продуктов эрозии, обеспечивая стабильность диэлектрической среды. Это напрямую влияет на качество получаемой поверхности и отсутствие дефектов на кромке.

Автоматизация и эргономика

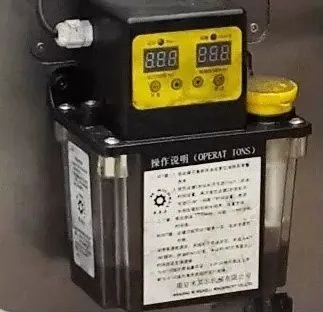

Обслуживание станка максимально упрощено. Централизованный контур автоматической смазки по заданным интервалам подает смазочный материал к критическим узлам, предотвращая их преждевременный износ и повышая надежность. Оператор избавлен от необходимости регулярно выполнять эту процедуру вручную.

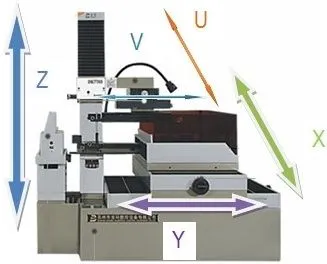

Электрифицированный привод оси Z позволяет одним нажатием кнопки регулировать высоту верхней консоли под габарит заготовки. Это экономит время и силы оператора при подготовке к работе.

Безопасность и чистота рабочего пространства обеспечиваются стационарной защитной системой. Прочный экран надежно изолирует рабочую зону, предотвращая разбрызгивание технологической жидкости (СОЖ). Это защищает механические и электрические компоненты станка от загрязнения, а также поддерживает чистоту и безопасность в цехе.

MetalTec DK 7720М представляет собой сбалансированное сочетание проверенных решений и современных технологий автоматизации. От встроенного ПО для легкого программирования до прецизионной механики и интеллектуальных систем поддержания процесса — каждый элемент направлен на получение стабильного, точного результата. Данный станок является инвестицией в качество, способную вывести производство сложных штампов, пресс-форм и деталей на новый уровень эффективности и технологичности, минимизируя операционные расходы и зависимость от человеческого фактора.

Технические характеристики

Модель станка
7720М

Тип
Многопроходной

Режущий ток, А
0,3 ≤ 6

Шероховатость, мкм
< 2,5 (один проход)
< 1,2 (несколько проходов)

Рабочая точность, мм
0,012

Потребляемая мощность станка, кВт
1,5-2

Линейка с цифровым дисплеем, мм
0,005

Тип направляющих
Линейные

Тип привода
Шаговый

Способ управления
Разомкнутым контуром

Ходовой винт
Прецизионный шариковый

Рабочий стол

Ход рабочего стола, мм
200 × 250

Размер рабочего стола, мм
480 × 360

Допустимая нагрузка на стол, кг
300

Обработка детали

Макс. высота обрабатываемой детали, мм
300

Макс. конус обрабатываемой детали
± 6 ° / 80 мм

Эффективность резки, мм² / мин
≤ 120 - 150

Проволока

Диаметр проволоки, мм
0,12 ～0,20

Скорость проволоки, м/с
5,8 - 11,5

Габаритные размеры

Длина, мм
1200

Ширина, мм
900

Высота, мм
1300

Вес, кг
700
