Калибровально-шлифовальный станок Beaver SR-RP 700 E: анализ промышленной эффективности и конструктивных решений

В сегменте деревообрабатывающего оборудования для калибровки и шлифовки плоских поверхностей (щитов, фасадов, шпона) конкуренция высока. Однако машина Beaver SR-RP 700 E выделяется на фоне аналогов не громким брендом, а продуманной инженерной логикой. В этой статье мы детально разберем, почему сочетание «усиленная станина + дифференцированные шлифовальные узлы» дает реальное преимущество в серийном производстве.

1. Усиленная массивная конструкция: фундамент точности

Первое, что оценивает технолог при осмотре Beaver SR-RP 700 E — это металлоемкость станины. В эпоху погони за дешевизной многие производители облегчают раму, экономя на чугуне и стали. Beaver пошел по другому пути.

Зачем нужна избыточная жесткость?
При калибровке возникают значительные вибрации, особенно при съеме слоя 2–3 мм за проход. Любая «игра» станины приводит к микро-«волнам» на поверхности заготовки. Массивная конструкция станка работает как демпфер: она поглощает резонансные частоты, возникающие при вращении шлифовального вала (до 1500 об/мин) и встречном движении конвейерной ленты.

Практический результат:

• Погрешность калибровки по всей длине детали (700 мм) снижается до 0,05–0,08 мм.

• Исключается эффект «стиральной доски» — бич тонких шлифовальных машин.

• Увеличен срок службы подшипниковых узлов: жесткая рама предотвращает перекосы валов.

Для мастерской, работающей с массивом дуба, ясеня или бука, эта особенность критична. Легкие станки быстро расстраиваются, а Beaver SR-RP 700 E сохраняет геометрию настройки даже после 8-часовой смены.

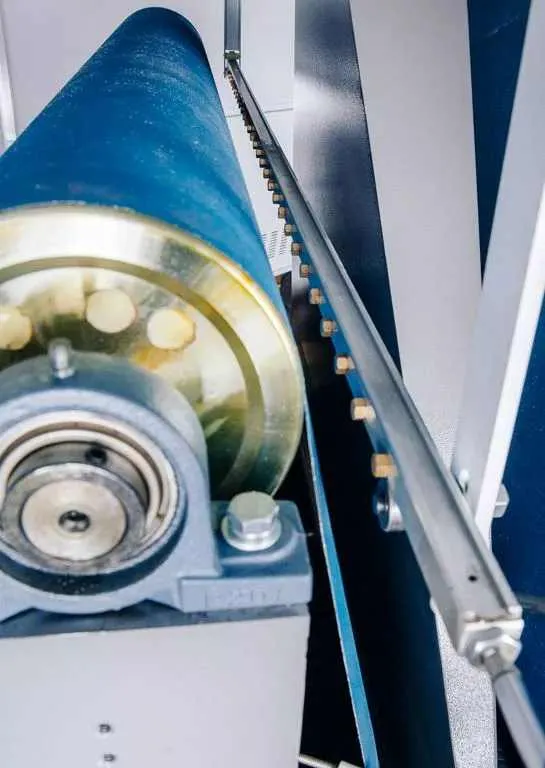

2. Первый узел: стальной вал — агрессивная калибровка

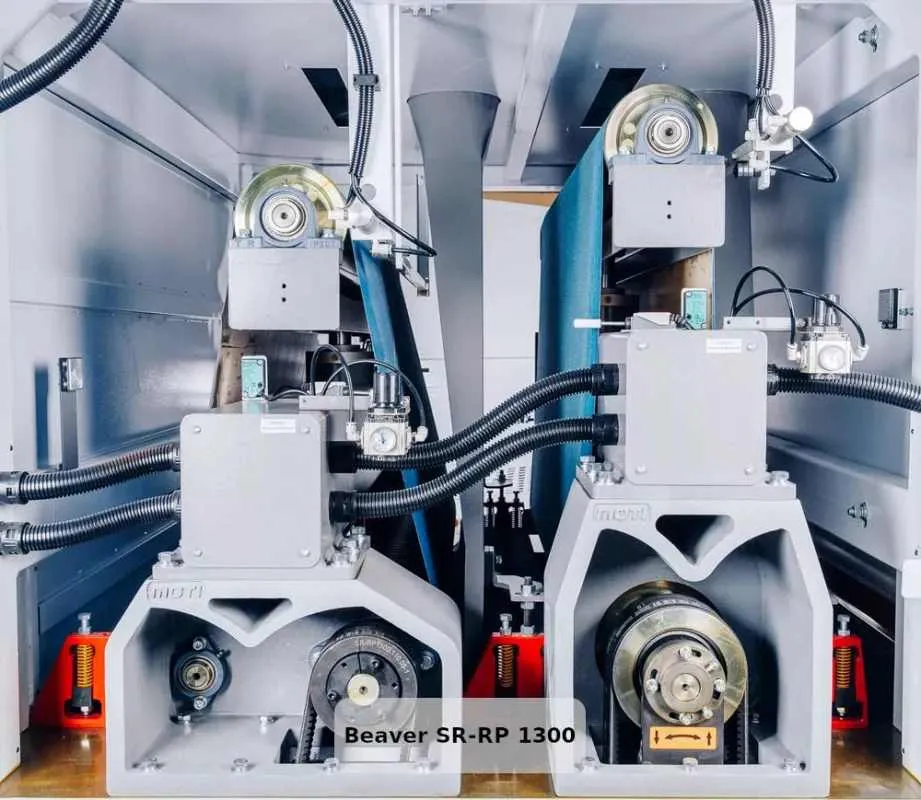

Разделение процесса на два последовательных узла — это не маркетинг, а необходимость. Первый узел Beaver SR-RP 700 E оснащен стальным шлифовальным валом. Здесь важно понимать физику процесса.

Характеристики первого узла:

• Материал вала — легированная сталь с динамической балансировкой.

• Посадка абразивной гильзы (ленты) — высокая твердость оправы.

Преимущества стального вала перед резиновым на первом проходе:
Когда стоит задача снять припуск 1,5–2 мм с покоробленной заготовки или удалить старый лак, твердая поверхность вала обеспечивает максимальное давление резания в пятне контакта. Резиновый вал в такой ситуации «проминается», снижая удельное усилие, — абразив скользит, а не режет. Стальной вал работает жестко: зерно абразива врезается в древесину на заданную глубину.

Это особенно актуально при калибровке щитов из склеенных ламелей. Стальной вал гарантирует, что более плотные сучки не останутся «торчать» над поверхностью — он срезает их наравне с основной массой. Первый узел Beaver SR-RP 700 E — это работа «на черновую» с производительностью до 6–8 м²/мин (зависит от породы).

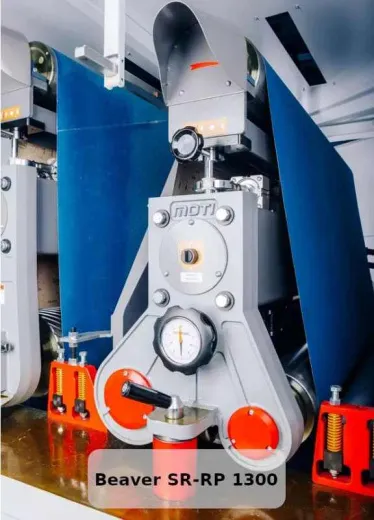

3. Второй узел: комбинированный (обрезиненный вал + утюжок) — финишное качество

Вот где проявляется уникальность станка. Второй узел — гибридный. Он состоит из обрезиненного прижимного вала и так называемого «утюжка» (шлифовальной планки-суппорта).

3.1. Обрезиненный вал: амортизация и прижим

После агрессивного прохода стальным валом поверхность имеет микро-риски. Задача обрезиненного вала (твердость резины 75–85 по Шору А) — обеспечить «щадящий» контакт. Эластичность позволяет абразиву огибать локальные неровности, не углубляясь в них. Это первый этап финишной шлифовки.

3.2. Утюжок: магия анти-волны

«Утюжок» (рабочая планка, создающая зону постоянного давления) — секретное оружие Beaver SR-RP 700 E. В отличие от вращающегося вала, утюжок создает прямолинейную зону контакта длиной 50–70 мм. Абразивная лента трется о заготовку под углом, задаваемым планкой.

Что это дает:

• Полное удаление «вибрационных рисок», оставшихся после первого вала.

• Выравнивание торцевых свесов шпона (актуально для дверей и фасадов МДФ).

• Отсутствие круговых следов — поверхность матовая, но без задиров.

Комбинация работает так: резиновый вал прижимает ленту к детали, а установленный сразу за ним утюжок (часто с регулировкой вылета) доводит поверхность. Фактически, за один проход вы получаете две ступени обработки: мягкую (вал) и жесткую (планка).

4. Плавная регулировка скорости подачи заготовки: настройка под материал

Иметь мощные узлы мало — нужно уметь согласовывать их работу со скоростью движения детали. Beaver SR-RP 700 E оснащен частотным преобразователем или вариатором (в зависимости от комплектации), обеспечивающим бесступенчатую регулировку подачи.

Почему это важно на практике:

• Для мягких пород (ольха, липа): скорость подачи повышается (до 6–8 м/мин). Иначе абразив быстро засаливается мягкой смолой.

• Для твердых и хрупких (венге, ясень, тик): скорость снижается (3–4 м/мин) и увеличивается количество проходов. Это предотвращает вырывание волокон и микросколы.

• Для шпона (2–4 мм): предельно низкая подача (1,5–2 м/мин) + мелкое зерно на втором узле. Плавный ход конвейера исключает складки и смещение тонких листов.

Плавная регулировка (а не ступенчатая смена шкивов) экономит время на переналадке. Оператор просто поворачивает рукоятку (или задает параметр на пульте) прямо во время работы, наблюдая за качеством среза. Это также позволяет синхронизировать станок с линией подачи, если Beaver встроен в поточное производство.

5. Синтез преимуществ: почему Beaver SR-RP 700 E — инвестиция в качество

Собирая все компоненты воедино, получаем системный эффект.

Типичная технологическая цепочка на этом станке:

1. Калибровка (1-й узел, стальной вал, зерно Р60-Р80, скорость подачи 4 м/мин) — выравнивание геометрии щита.

2. Предчистовая (2-й узел, обрезиненный вал, зерно Р120) — удаление следов от первого узла.

3. Финишная (2-й узел, режим утюжка, зерно Р180-Р240) — получение поверхности под лакировку или нанесение шпона.

При этом оператор не перестраивает механику, а только меняет ленту и корректирует скорость подачи. Массивная конструкция гарантирует, что при калибровке щитов шириной 700 мм края не будут «завалены» (эффект, когда вал прогибается посередине — с усиленной станиной это исключено).

Для каких бизнесов это актуально:

• Мебельные цеха (производство столешниц, фасадов).

• Дверные производства (облицовка шпоном).

• Производство напольных покрытий (паркетная доска).

• Ремонтные мастерские с высокой нагрузкой.

Скрытые преимущества (о которых молчат продавцы)

1. Экономия абразива. Благодаря жесткой конструкции и утюжку, лента на втором узле изнашивается равномернее. Отсутствие перекосов увеличивает ресурс на 20–25% по сравнению с одновальными станками с резиновым прижимом.

2. Безопасность суппорта. Утюжок часто выполнен съемным. При заклинивании детали он демпфирует удар, спасая вал от деформации.

3. Работа с краской. Если нужно снять старый слой краски с двери, комбинация «стальной вал + утюжок» работает лучше, чем два резиновых вала (которые нагреваются и размягчают краску, замазывая абразив).

6. Технические нюансы эксплуатации

Для достижения 99% эффективности на Beaver SR-RP 700 E соблюдайте два правила:

• Балансировка лент. Из-за жесткости стального вала даже незначительная неравномерность стыка ленты будет ощущаться вибрацией. Используйте ленты высокого качества (Hermes, Sia).

• Настройка утюжка. Зазор между планкой и заготовкой должен быть на 0,1 мм меньше, чем толщина детали. Это достигается пробными проходами.

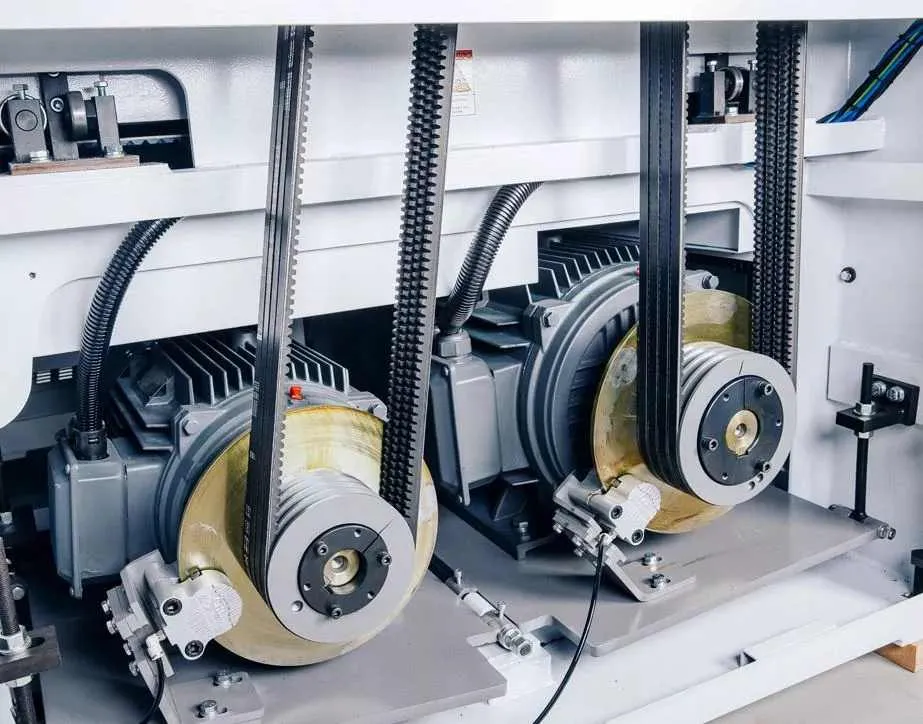

Подача: плавный ход конвейера обеспечивается независимым мотор-редуктором. При загрузке деталей длиннее 700 мм обязательно используйте поддержку роликами входа/выхода — конструкция допускает пропуск длинномеров, но не требует их.

Заключение

Калибровально-шлифовальный станок Beaver SR-RP 700 E — это пример правильного соотношения «металл — интеллект». Усиленная станина убивает вибрацию, стальной вал отвечает за производительность, а комбинация «обрезиненный вал + утюжок» во втором узле дает финиш, сравнимый с ручной шлифовкой. Плавная регулировка подачи довершает картину, превращая станок в гибкий инструмент для любых пород дерева.

Если ваша задача — стабильная калибровка щитов без провалов по краям и финишная подготовка под прозрачные покрытия — Beaver SR-RP 700 E будет работать без сюрпризов десятилетие.
