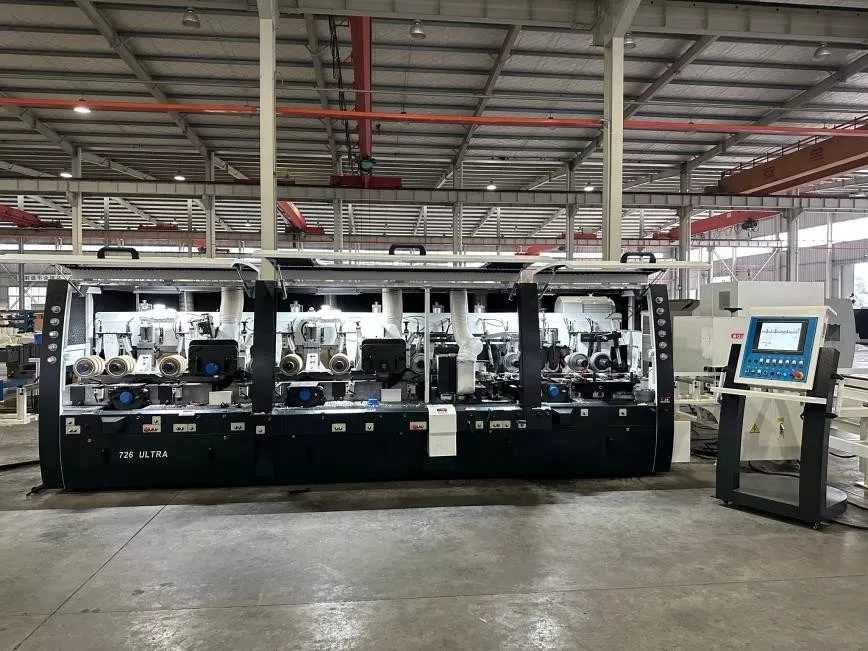

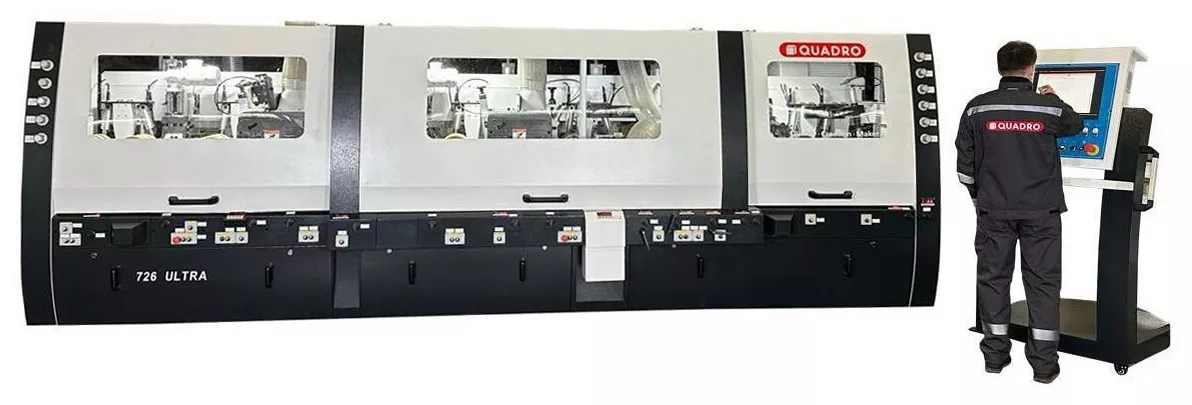

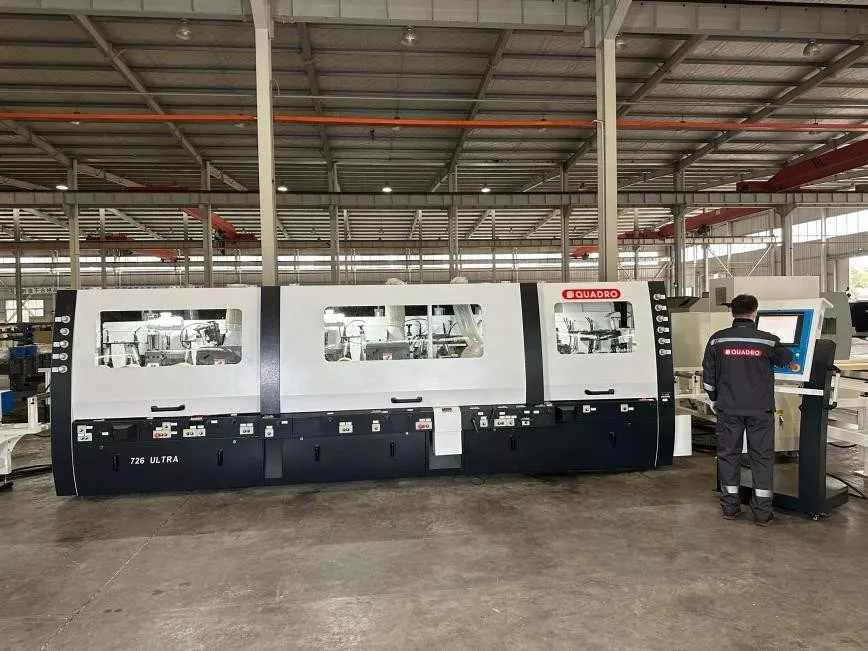

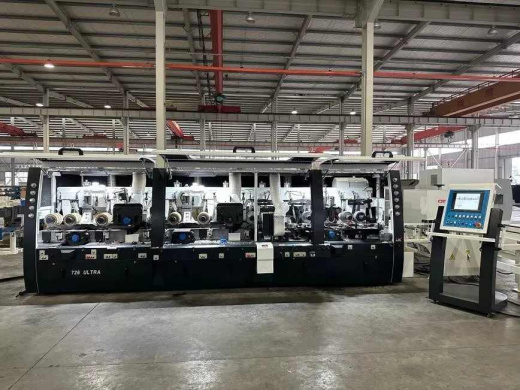

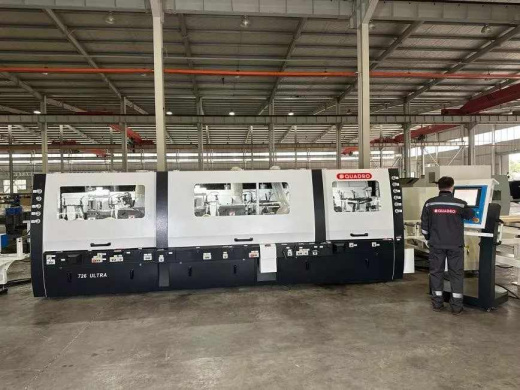

Четырехсторонний продольно-фрезерный станок QUADRO 726 SAW Ultra

QUADRO 726 SAW Ultra: высокоскоростная четырехсторонняя обработка древесины с узлом продольного пиления

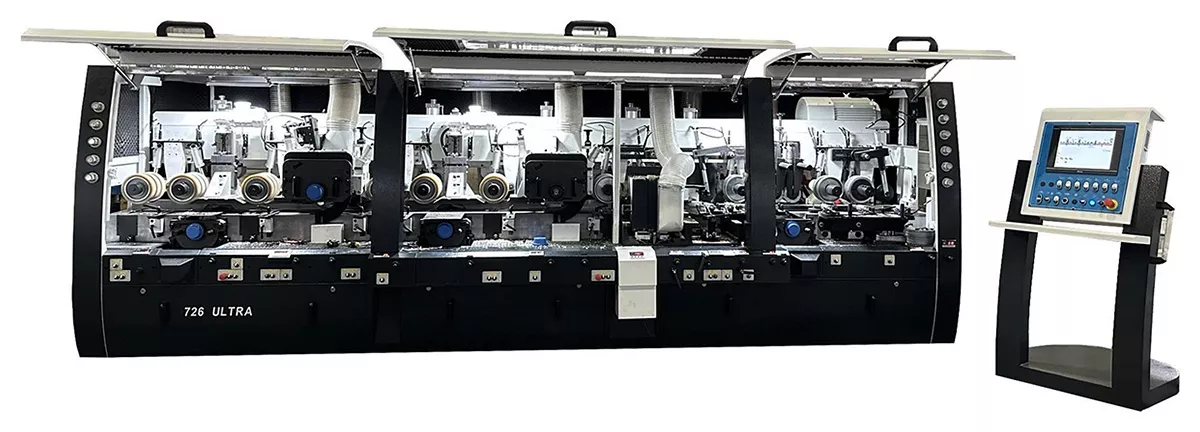

На современном рынке деревообрабатывающего оборудования одним из главных требований к станкам остается максимальная производительность при сохранении высокого качества конечного изделия. Четырехсторонний продольно-фрезерный станок QUADRO 726 SAW Ultra представляет собой решение, которое объединяет возможности мощного фрезерного оборудования и продольнопильного станка в одной технологической линии, обеспечивая обработку заготовки за один проход.

Назначение и сфера применения

Оборудование предназначено для выполнения полного цикла обработки деревянных заготовок [6†L5-L9]. QUADRO 726 SAW Ultra успешно справляется с задачами калибрования, фрезерования профиля с четырех сторон и продольного раскроя. Итоговая деталь полностью готова к дальнейшему использованию или финишной отделке сразу после выхода из станка.

Основные сферы использования станка QUADRO 726 SAW Ultra включают:

1. Производство погонажных изделий. Станок идеально подходит для изготовления широкого ассортимента продукции: от половой доски и вагонки до сложных профилей плинтусов и наличников [6†L19-L22].

2. Столярно-строительная отрасль. Обработка бруса, клееного пакета и щита — это центральные задачи, решаемые оборудованием данного класса.

3. Изготовление мебельного щита. Производство высокоточных заготовок для последующей сборки мебели и столярных изделий.

Принцип работы оборудования построен на последовательной подаче заготовки через несколько зон обработки. Система подающих вальцов плавно и без рывков перемещает пиломатериал, а установленные шпиндели с ножевыми головками обрабатывают его с нижней, верхней и боковых сторон за один технологический проход. Это позволяет добиться эталонной геометрии профиля по всей длине детали.

Ключевые особенности и конструктивные решения

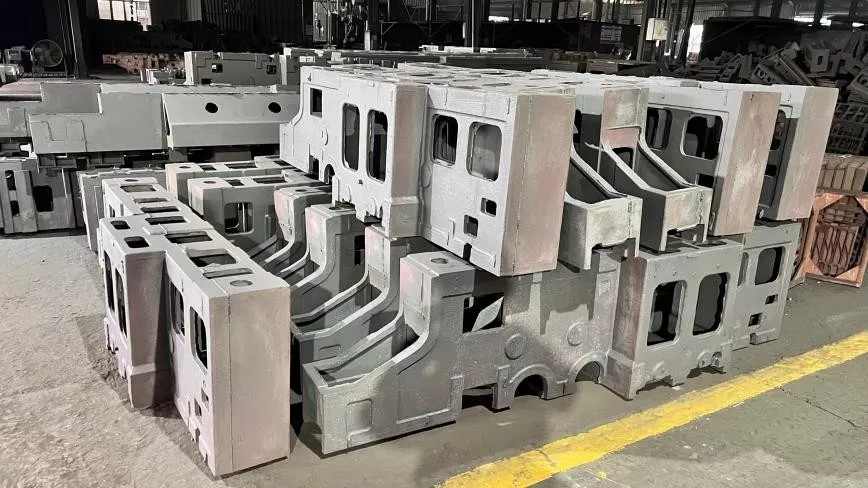

Сверхмощная и жесткая станина

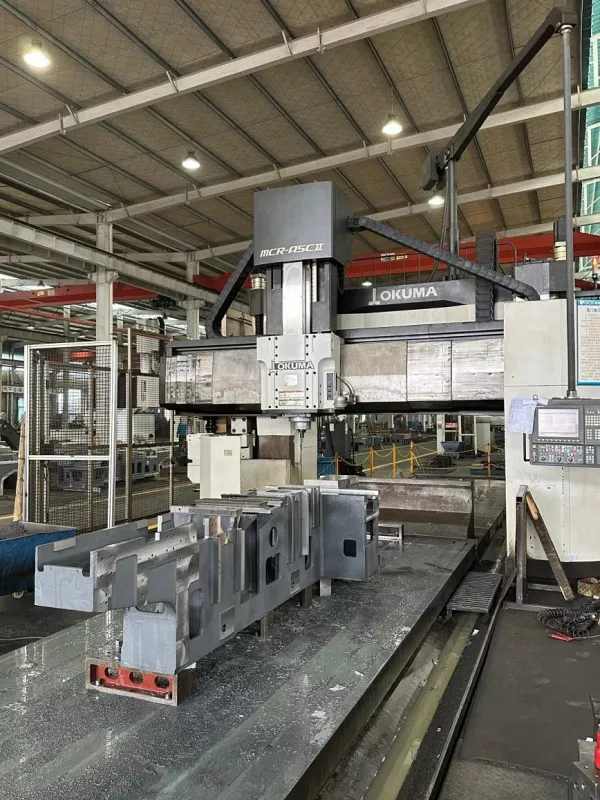

В основе станка QUADRO 726 SAW Ultra лежит массивная литая станина, общий вес оборудования достигает 13 000 кг [0†L10-L11]. Такая конструкция, характерная для промышленной группы станков, обеспечивает:

• Отсутствие вибраций. Во время высокоскоростной обработки гасятся все резонансные колебания, что положительно сказывается на чистоте фрезерованной поверхности.

• Геометрическую стабильность. Станина сохраняет неизменное положение узлов относительно друг друга даже при длительных высоконагруженных циклах работы.

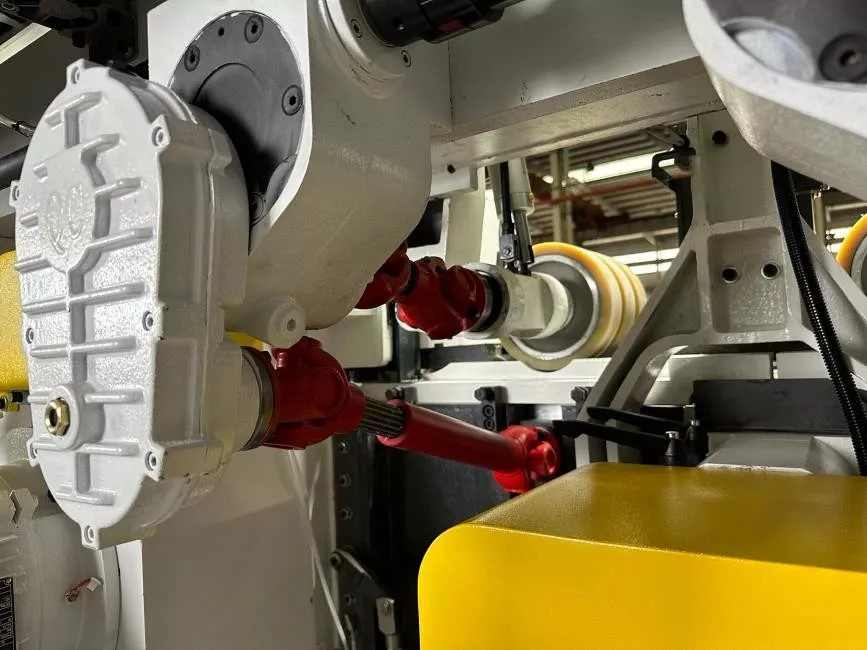

Продвинутая система подачи

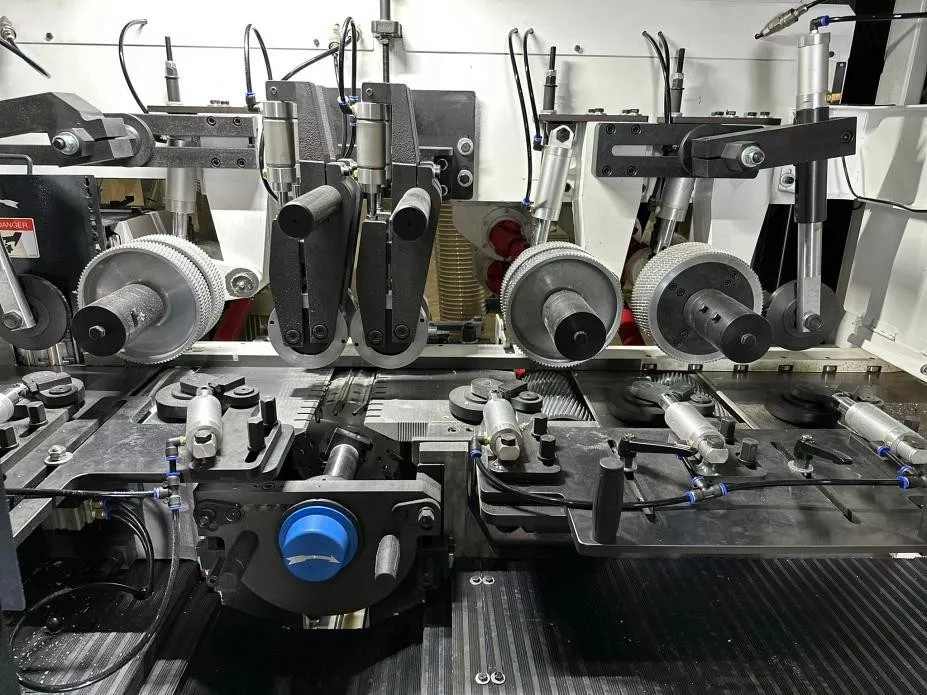

Скорость подачи материала может достигать 100 м/мин [0†L9-L10]. Это крайне высокий показатель для оборудования такого класса, который позволяет наращивать объемы выпускаемой продукции без дополнительных капитальных затрат. Плавная регулировка скорости позволяет оператору точно подбирать режим работы для разных пород древесины и сложности профиля. В конструкции стола предусмотрено восемь приводных роликов, которые активно продвигают заготовку, предотвращая пробуксовку [0†L13-L14]. Это особенно важно при обработке длинномерных и тяжелых заготовок.

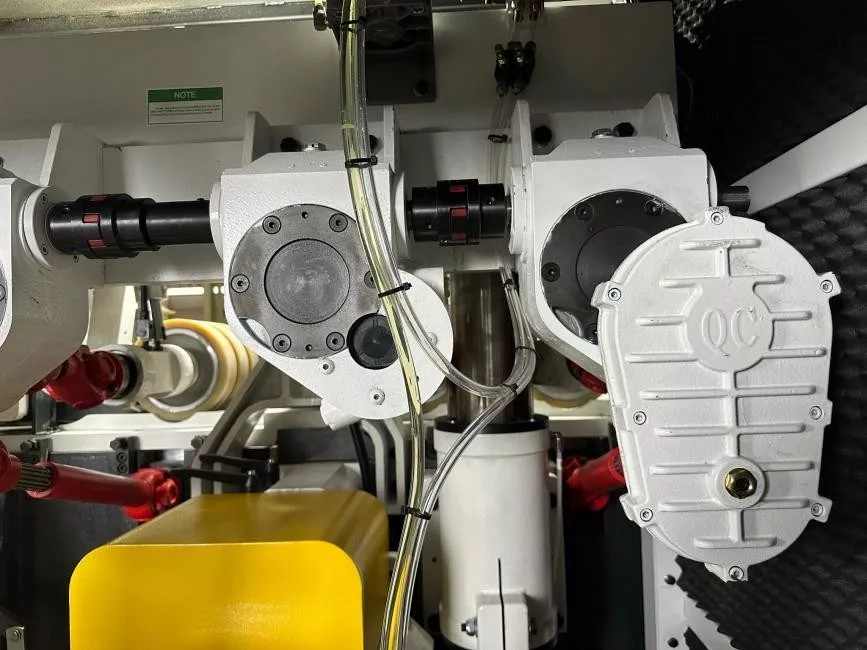

Прецизионная многошпиндельная система

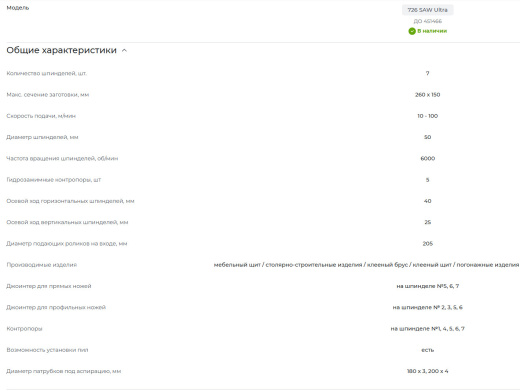

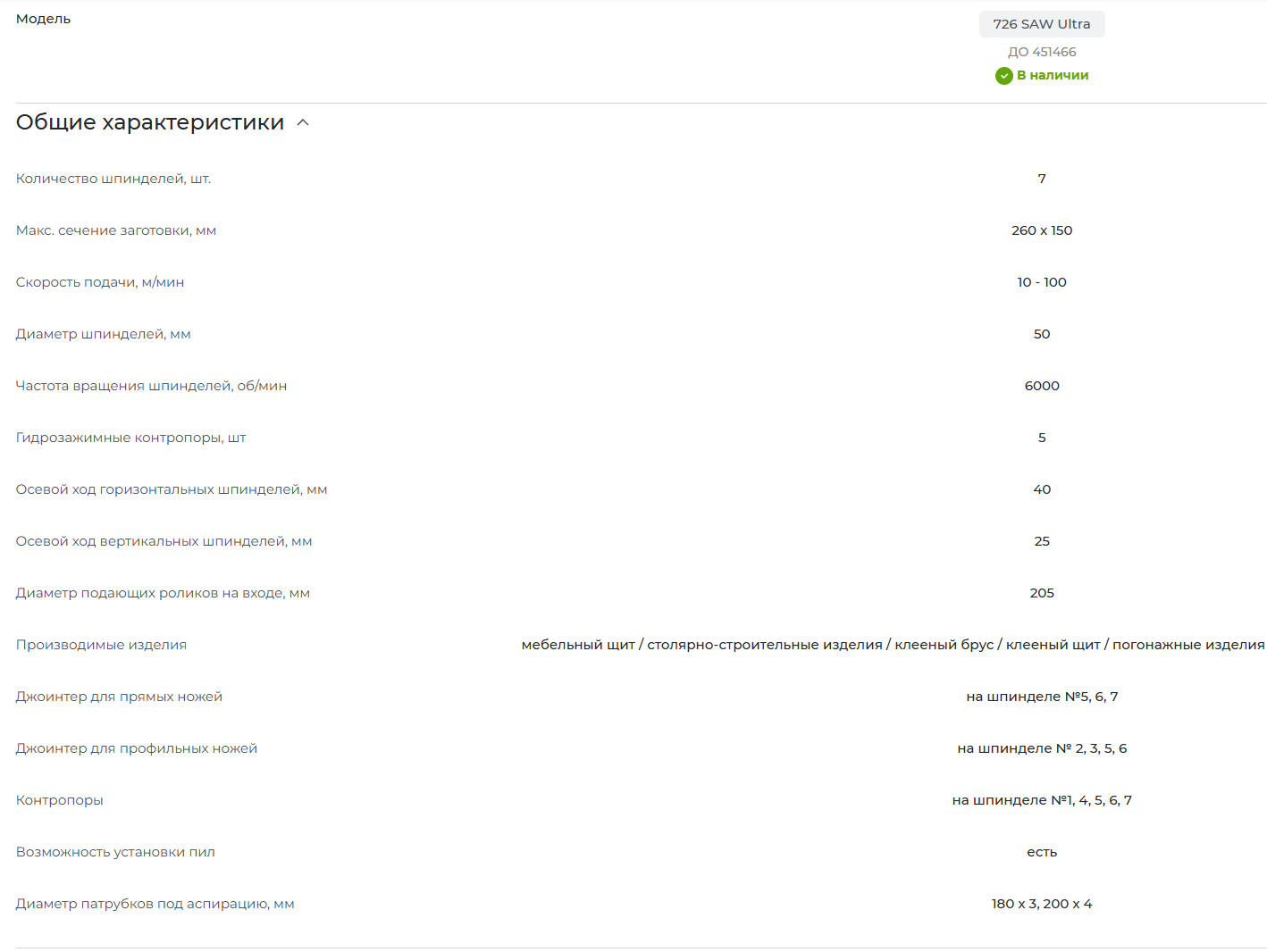

Станок оснащен семью независимыми обрабатывающими шпинделями, каждый из которых выполняет свою уникальную задачу [0†L15-L16]:

• Шпиндели №1, 4, 5, 6: Отвечают за нижнее и верхнее фрезерование.

• Шпиндели №2 и 3: Боковые шпиндели обрабатывают кромки заготовки.

• Шпиндель №7: Главный пильный узел с мощностью 37 кВт, позволяющий выполнять продольный раскрой материала.

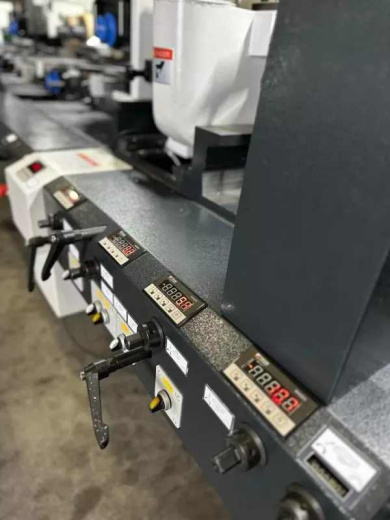

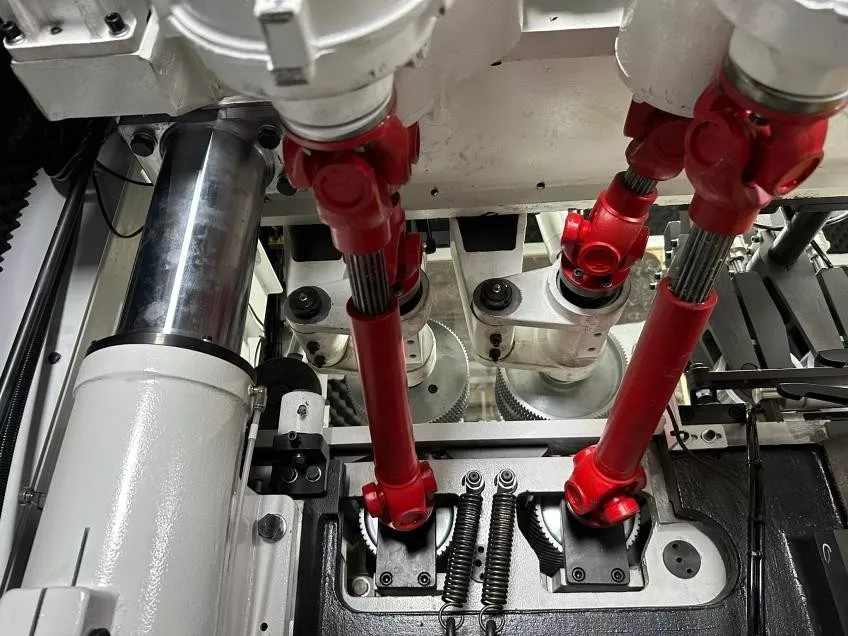

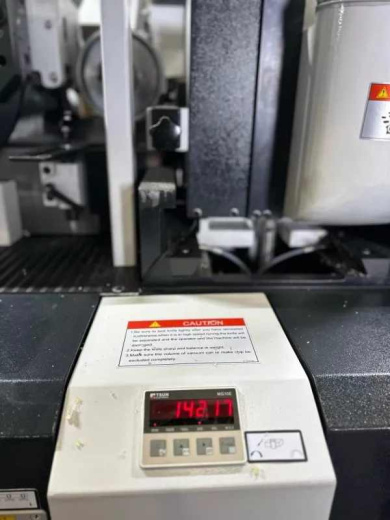

Отдельного внимания заслуживает система настройки шпинделей, которая реализована через автоматическую регулировку по ширине и высоте заготовки [0†L13] и наличие гидрозажимных контропор в количестве 5 штук [0†L20]. Каждый горизонтальный шпиндель имеет осевой ход 40 мм, а вертикальный — 25 мм [1†L20-L21].

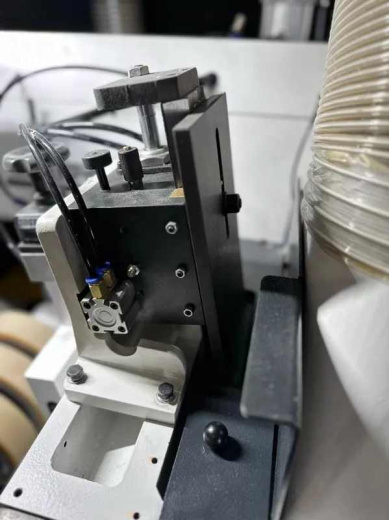

Инновационная система джоинтеров

Ключевая технологическая особенность, которую реализует QUADRO 726 SAW Ultra — это система джоинтеров:

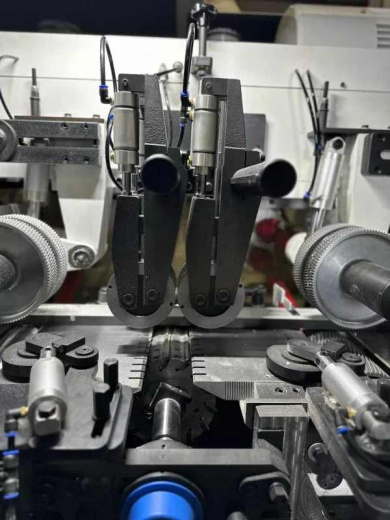

• 3 джоинтера для прямых ножей установлены на шпинделях №5, №6 и №7 [0†L11-L12].

• 4 джоинтера для профильных ножей расположены на шпинделях №2, №3, №5 и №6 [0†L12].

Данная система позволяет настраивать ножи на валу шпинделя без их демонтажа, что сокращает время переналадки оборудования при смене типоразмера изделия.

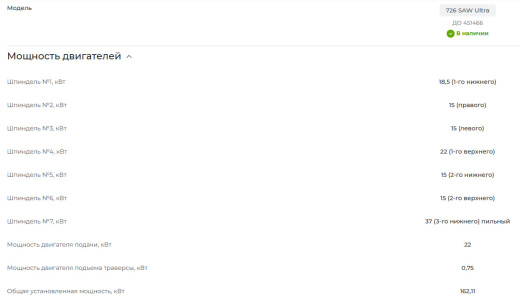

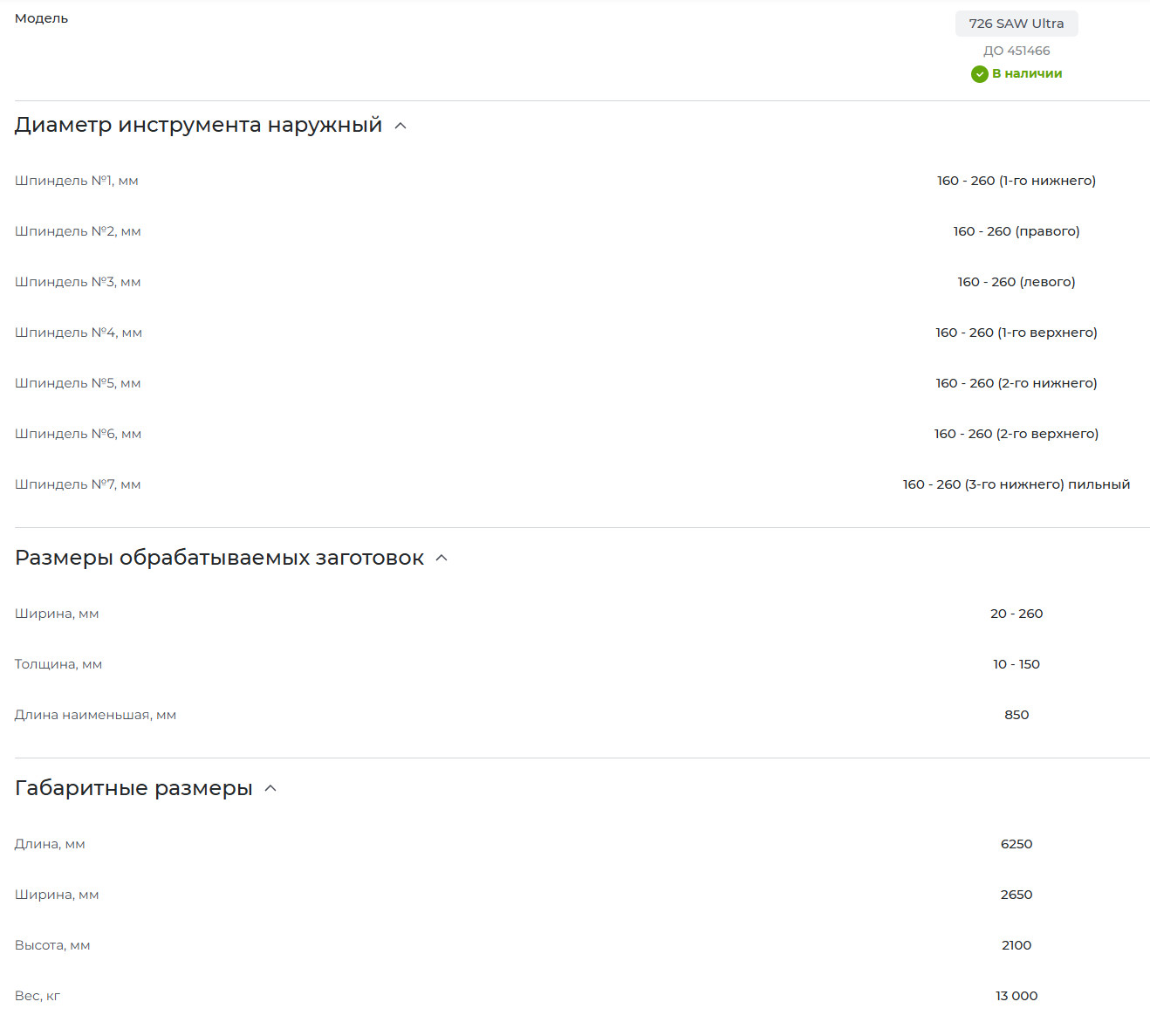

Технические характеристики

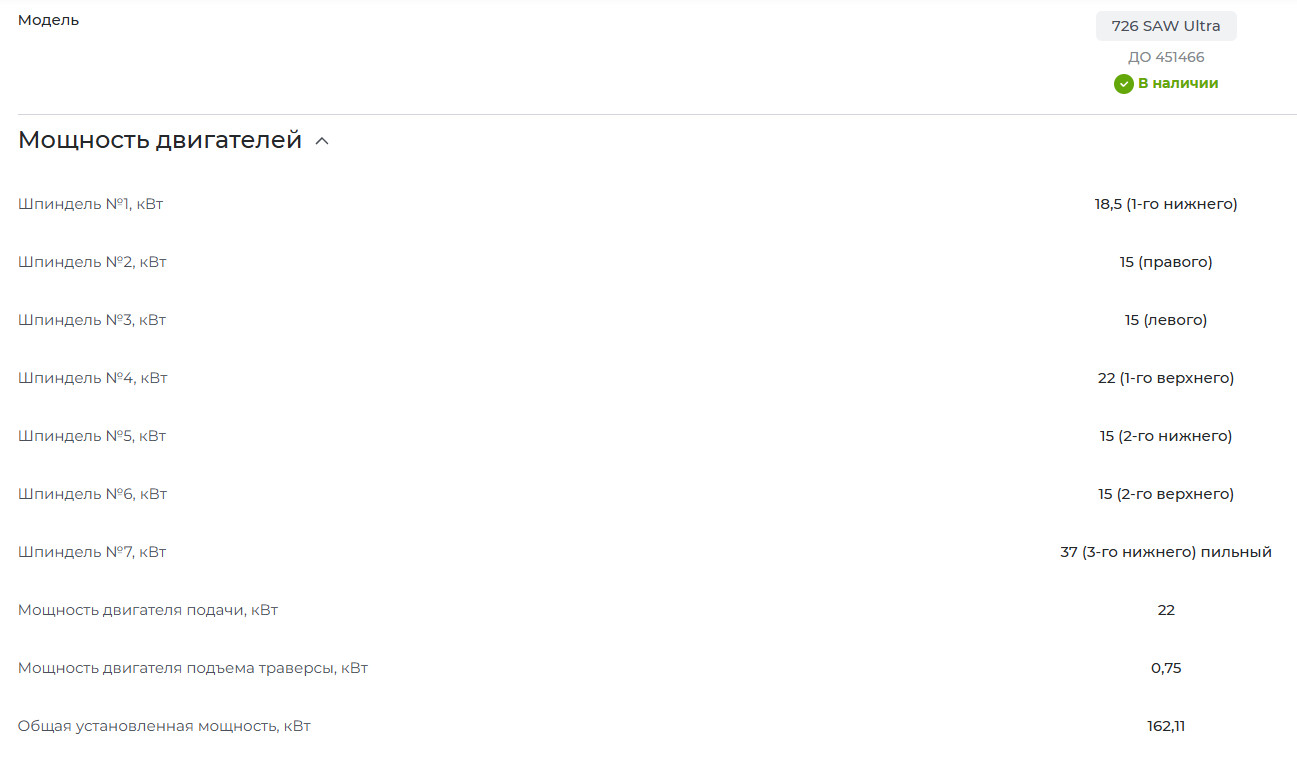

Рассмотрим детально каждый обрабатывающий узел:

• Шпиндель №1 (первый нижний): мощность 18,5 кВт. Отвечает за черновую обработку пласта.

• Шпиндель №2 (правый): мощность 15 кВт. Формирует профиль на правой кромке доски.

• Шпиндель №3 (левый): мощность 15 кВт. Одновременно с правым обрабатывает левую сторону.

• Шпиндель №4 (первый верхний): мощность 22 кВт. Калибрует заготовку по толщине.

• Шпиндель №5 (второй нижний): мощность 15 кВт. Точное профилирование нижней стороны.

• Шпиндель №6 (второй верхний): мощность 15 кВт. Финишное фрезерование верхнего профиля.

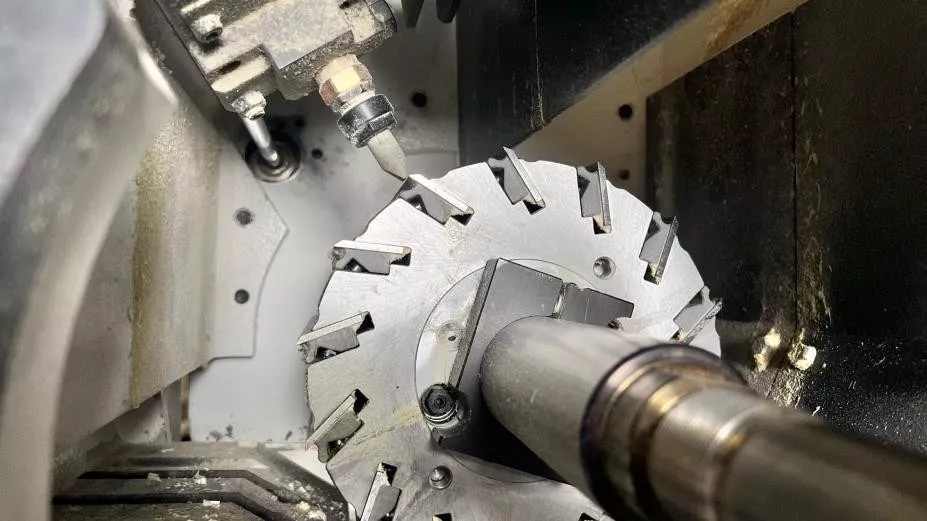

• Шпиндель №7 (третий нижний, пильный): мощность 37 кВт. Осуществляет продольный роспуск доски на две или более частей [1†L29-L30]. Разводка пил возможна в диапазоне обработки от 160 до 260 мм [1†L34-L35].

Преимущества промышленной эксплуатации

Высокая точность и качество продукции

Благодаря сверхжесткой станине и прецизионной балансировке вращающихся узлов, станок QUADRO 726 SAW Ultra демонстрирует повторяемость геометрических размеров с минимальными допусками. Чистота обработки, достигаемая на выходе из станка, зачастую исключает необходимость в финишных шлифовальных операциях.

Сокращение технологического цикла

Совмещение в одном агрегате фрезерной группы и мощного пильного вала позволяет существенно сократить производственный цикл. Благодаря высокой скорости подачи до 100 м/мин и возможности выполнять полный объем обработки за один проход достигается максимальная производительность линии.

Эффективность наладки

Механизированная настройка шпинделей по высоте и ширине сокращает время перенастройки оборудования. Это важное преимущество для предприятий, работающих с широкой номенклатурой изделий.

Промышленная надежность

Станок QUADRO 726 SAW Ultra спроектирован для круглосуточной работы в высоконагруженных режимах. Массивные подшипниковые узлы, сбалансированные шпиндели и система принудительной подачи смазки обеспечивают долгий ресурс агрегатов до капитального ремонта.

Универсальность применения

Оборудование одинаково эффективно справляется с мягкими породами древесины (сосна, ель) и твердыми, абразивными породами (дуб, лиственница, ясень). QUADRO 726 SAW Ultra может перерабатывать влажные пиломатериалы и сухую калиброванную доску без потери качества обработки.

Вывод

Четырехсторонний продольно-фрезерный станок QUADRO 726 SAW Ultra — это мощный производственный комплекс, созданный для высокопроизводительного выпуска погонажных и столярно-строительных изделий. Сочетание семи обрабатывающих шпинделей, эффективной системы джоинтеров и возможности продольного раскроя делают его одним из наиболее универсальных решений в своем классе для предприятий, где скорость, точность и надежность имеют первостепенное значение.
