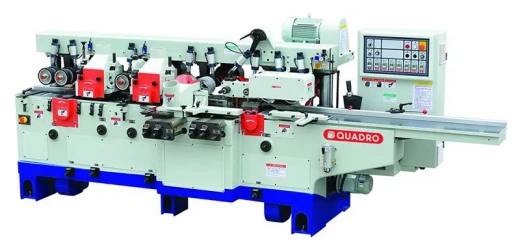

Четырехсторонний продольно-фрезерный станок QUADRO 621

QUADRO 621: Анализ шестишпиндельного четырехстороннего станка

Современное деревообрабатывающее производство требует оборудования, способного совмещать высокую производительность с качеством готового изделия. Четырехсторонние продольно-фрезерные станки стали стандартом для выпуска погонажных изделий, поскольку они позволяют обрабатывать заготовку со всех сторон за один технологический проход.

Технические характеристики

Модель QUADRO 621 относится к категории профессионального оборудования с шестью шпинделями, расположенными в строгой последовательности для обработки всех плоскостей.

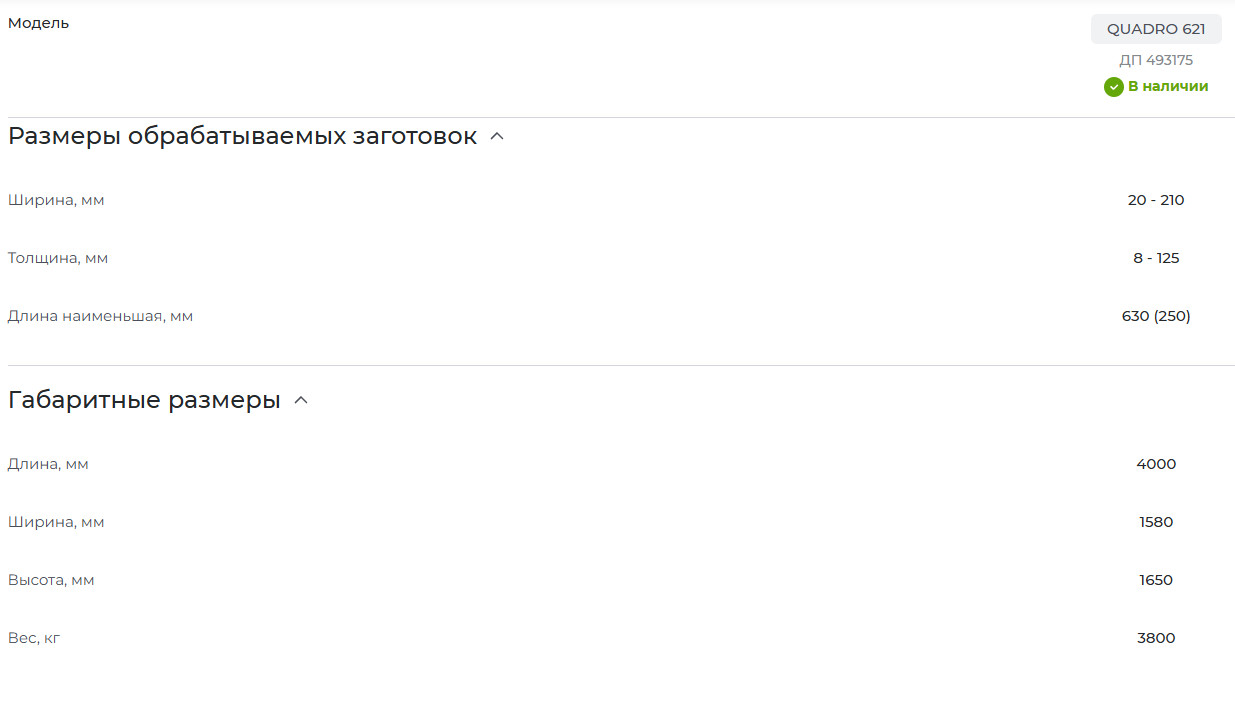

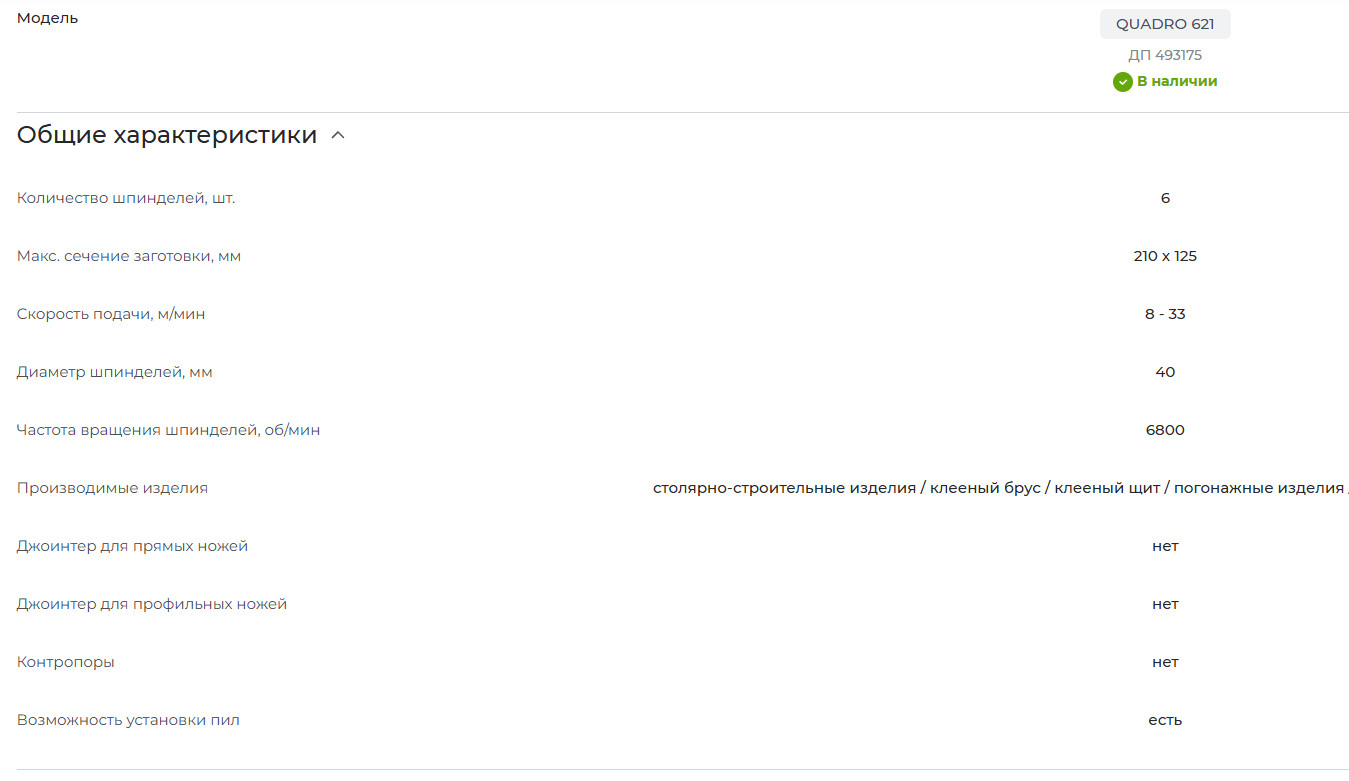

Основные параметры станка:

• Максимальное сечение заготовки: 210×125 мм

• Количество шпинделей: 6 шт.

• Скорость подачи: 8–33 м/мин

• Диаметр шпинделей: 40 мм

• Частота вращения шпинделей: 6800 об/мин

• Общая установленная мощность: 39,8 кВт

• Вес оборудования: 3800 кг

Конструктивные особенности

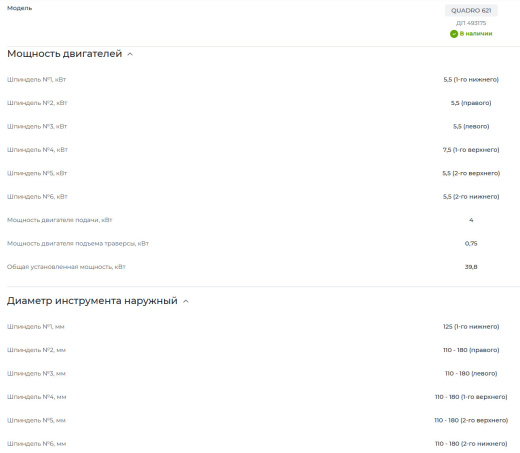

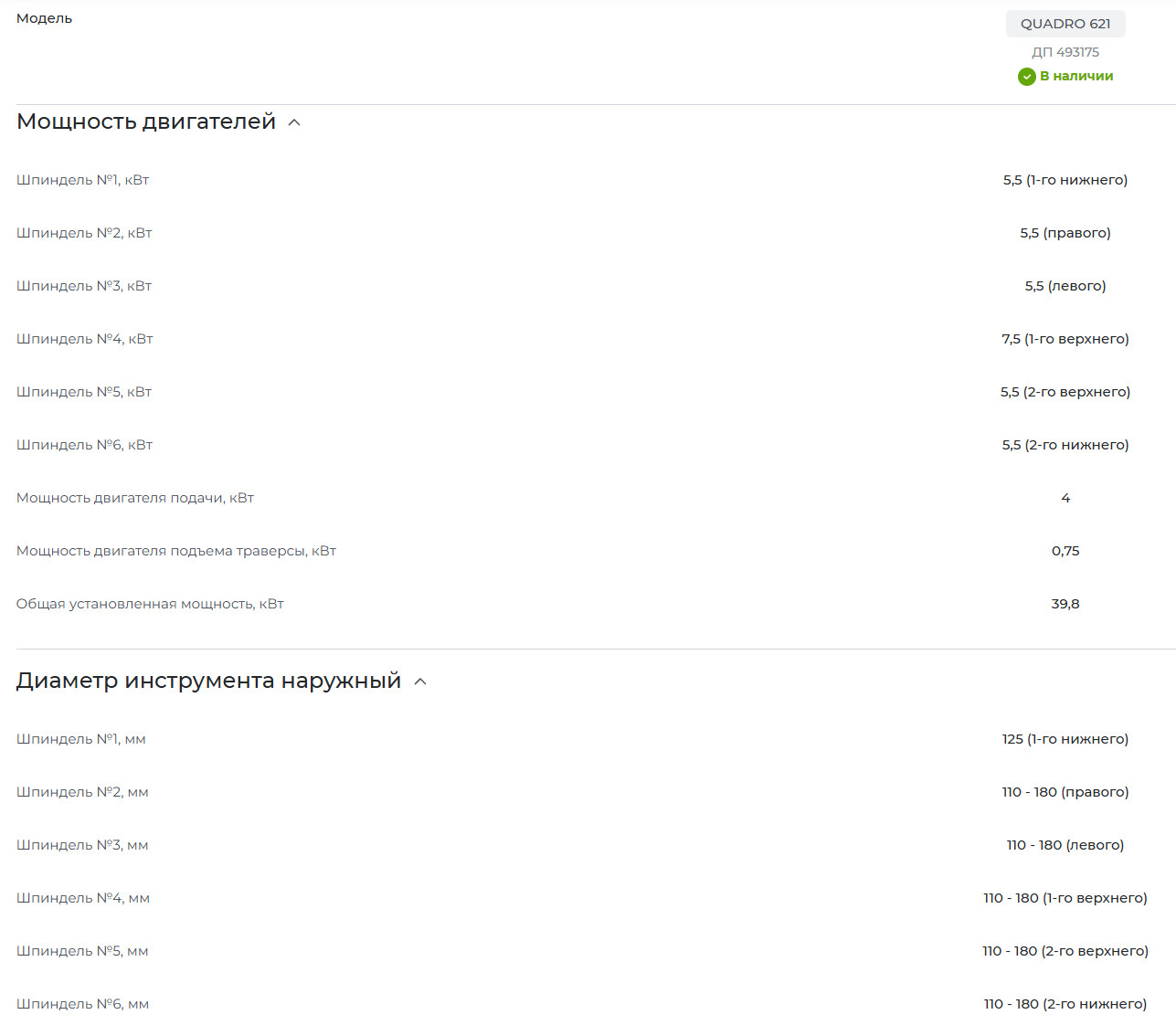

Распределение мощности по шпинделям

В станке используется последовательная обработка, где каждый шпиндель отвечает за свою зону:

• Шпиндель №1 (нижний): 5,5 кВт

• Шпиндель №2 (правый): 5,5 кВт

• Шпиндель №3 (левый): 5,5 кВт

• Шпиндель №4 (верхний первый): 7,5 кВт

• Шпиндель №5 (верхний второй): 5,5 кВт

• Шпиндель №6 (нижний второй): 5,5 кВт

Увеличенная мощность верхнего первого шпинделя критична для глубинного профилирования — именно он снимает основной объем при формировании сложного рельефа.

Литая станина

Базой станка служит литая чугунная станина, прошедшая термообработку для снятия внутренних напряжений. Это решение обеспечивает гашение вибраций, возникающих при резании, что напрямую влияет на чистоту обработанной поверхности. Отсутствие сварных швов в несущей конструкции исключает риск деформации при длительных нагрузках.

Система подачи с инвертором

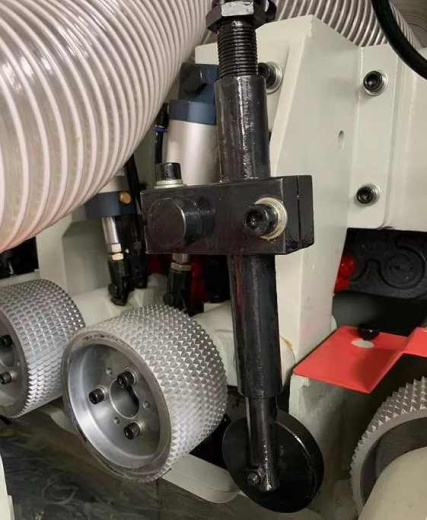

В стандартную комплектацию включен инвертор для управления двигателем подачи. Возможность плавного регулирования скорости в диапазоне 8-33 м/мин позволяет адаптировать режим работы под разные породы древесины, тип инструмента и требуемое качество поверхности. Три приводных ролика в столе обеспечивают стабильное продвижение заготовки без проскальзывания.

Принцип работы

Четырехсторонняя обработка происходит следующим образом: заготовка заданного сечения через направляющие подается в зону последовательной обработки. Первый нижний шпиндель создает базовую плоскость. Правый и левый шпиндели формируют боковые грани, после чего заготовка поступает к верхним шпинделям для финишной обработки. Заключительный нижний шпиндель доводит поверхность до требуемого состояния.

Такая схема позволяет получать готовое изделие с чистотой обработки до 120 мкм и выше. Встроенный джоинтер для прямых и профильных ножей (опционально) упрощает подготовку режущего инструмента для получения точной геометрии профиля.

Преимущества модели

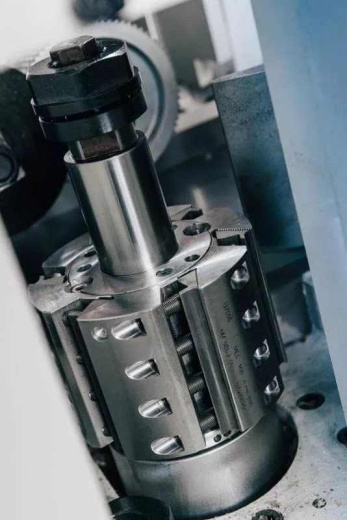

• Многофункциональность: станок способен работать как ножевыми барабанами (для строгания, калибрования), так и фрезами (для профилирования, выборки пазов, создания декоративных элементов).

• Возможность распиловки: в станок может быть установлен пильный узел для продольного раскроя заготовки непосредственно в процессе профилирования.

• Широкий сортамент выпускаемой продукции: клееный брус, щитовые детали, столярные погонажные изделия (плинтус, штапик, наличник, раскладка), детали домостроения.

• Надежность: массивная конструкция и проверенные технические решения обеспечивают ресурс оборудования, достаточный для интенсивной серийной эксплуатации.

Сравнение с модификацией 621 BIG

В линейке также присутствует модель QUADRO 621 BIG с увеличенным сечением обработки до 210×200 мм. Характерные отличия этой версии: пониженный диапазон скорости подачи для работы с массивными заготовками, четыре приводных ролика в столе для лучшего захвата и пневморегулировка прижимов для точного позиционирования крупногабаритных деталей.

Сферы применения

Оборудование востребовано на предприятиях по производству погонажных изделий, в мебельном производстве, цехах по изготовлению клееного бруса и элементов домостроения. Благодаря производительности, достигаемой за счет обработки за один проход, станок позволяет экономить время на переналадке и сокращать трудозатраты.

Заключение

Шестишпиндельный станок QUADRO 621 представляет собой сбалансированное решение для деревообработки, где критичны скорость, точность и универсальность. Его конструктивные особенности (литая станина, регулируемая подача, распределение мощности по шпинделям) делают его подходящим выбором для производств, ориентированных на выпуск широкой номенклатуры профильных изделий из древесины. Надежность станка подтверждается используемыми техническими решениями — от цельнолитой базы до прецизионных высокоскоростных шпинделей.
