Сравнение Фрезерный станок с ЧПУ Filato ST 2030 ATV-L DJ и Фрезерный станок с ЧПУ Filato ST 2030 ATV-L подготовка под приемные и подающие столы

Введение: две модели – разные возможности

Фрезерные станки с ЧПУ линейки Filato ST 2030 ATV-L хорошо известны в сегменте промышленной обработки листовых материалов. Базовое исполнение этой серии обеспечивает точную резку, фрезерование и 3D-обработку заготовок форматом до 2000×3000 мм. Однако при работе с крупносерийным производством мебельных щитов, МДФ, фанеры или композитных панелей возникает потребность в дополнительной автоматизации подачи, позиционирования и выгрузки материала.

Именно для таких задач была разработана модификация с индексом DJ – Filato ST 2030 ATV-L DJ. Внешне обе модели похожи, но за кулисами скрываются важные конструктивные отличия, кардинально меняющие логику рабочего процесса. Рассмотрим их системно – от физики перемещения листа до организации безостановочного цикла.

Общая платформа: что объединяет обе модели

Прежде чем углубляться в различия, стоит отметить базу. Оба станка построены на массивной сварной станине с термообработкой для снятия внутренних напряжений. Рабочее поле – 2030×3050 мм (стандарт 2000×3000 с небольшим запасом). Шпиндель – водяного охлаждения, мощностью от 4,5 до 9 кВт в зависимости от комплектации. Система ЧПУ – с поддержкой кода G, обычно DSP или контроллер RichAuto. Направляющие – линейные рельсы с каретками, шаговая передача – шестерня-рейка по осям X и Y, шарико-винтовая пара по Z. Вакуумный стол с зонной коммутацией удерживает лист в процессе обработки.

Обе модели рассчитаны на раскрой плитных материалов толщиной до 200 мм (в зависимости от длины инструмента). Скорость холостого хода – до 50 м/мин, рабочая подача – до 25 м/мин. Повторяемость позиционирования – ±0,03 мм. Это стандартный уровень для профессионального оборудования.

Но именно дополнительные узлы версии DJ превращают обычный станок в элемент полуавтоматической или автоматической линии.

Отличие №1: удлинённый передний стол для конвейерного приёмника

У базового Filato ST 2030 ATV-L передняя кромка рабочего стола заканчивается почти заподлицо с порталом. При выгрузке готовых деталей оператору приходится вручную снимать каждую заготовку или использовать отдельный стол-накопитель, который нужно подставлять вплотную.

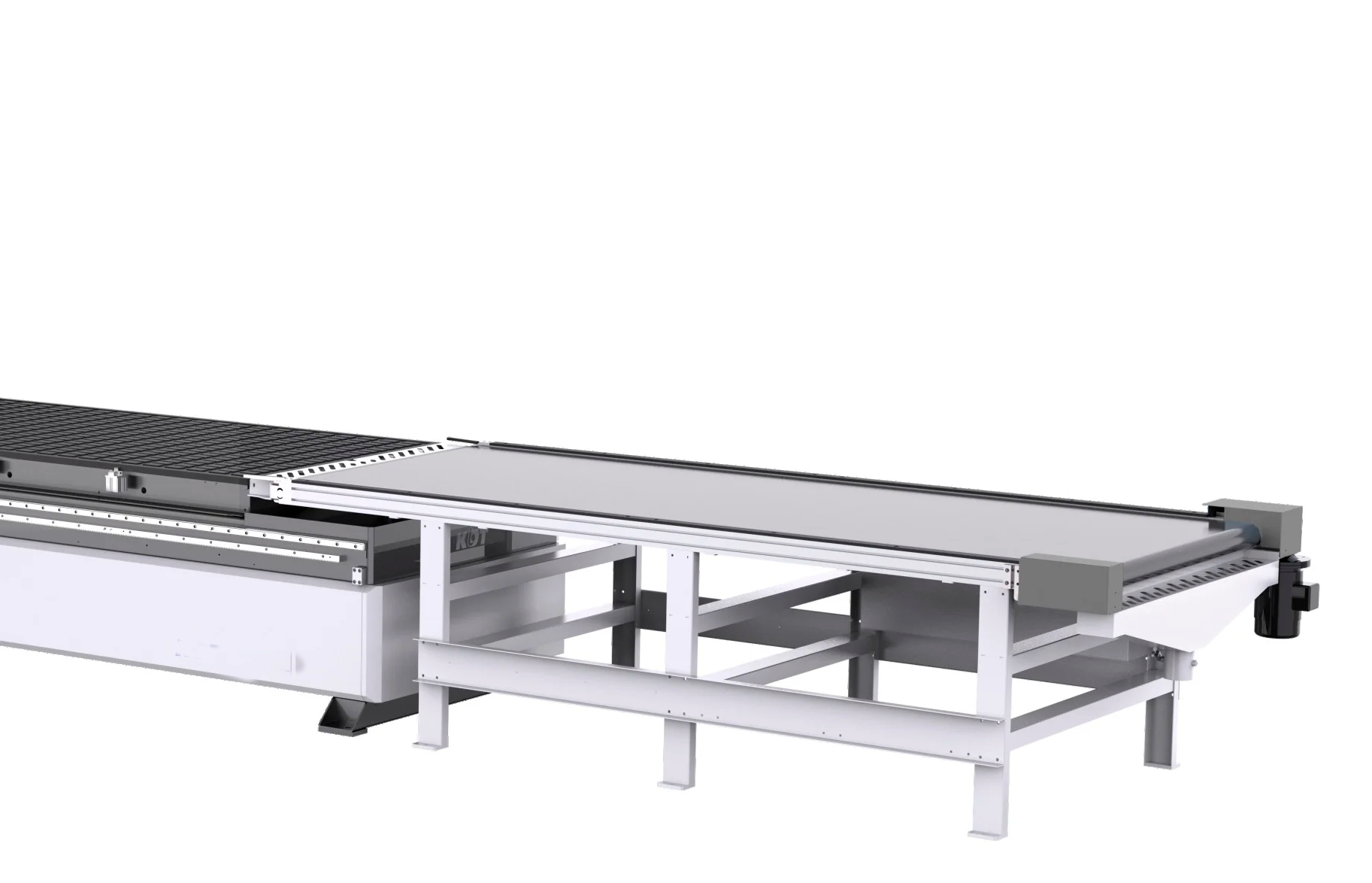

В версии DJ передняя часть станины специально удлинена примерно на 800–1000 мм. На этом продолжении штатно монтируется приёмный стол конвейерного типа (опционально). Почему это важно? После завершения раскроя вакуум на центральной зоне отключается, и готовая продукция вместе с обрезками проталкивается рабочим инструментом или дополнительным толкателем на этот конвейер. Лента приёмного стола транспортирует детали в зону сортировки или пакетирования.

Удлинённый стол – не просто металлическая пластина. Он интегрирован в общую систему управления: синхронизация скорости конвейера с перемещением портала позволяет выгружать лист без остановки цикла. Для оператора это снижение физической нагрузки и ускорение смены заготовок в 2–3 раза.

Отличие №2: задняя система захвата присосками с ножничного подающего стола

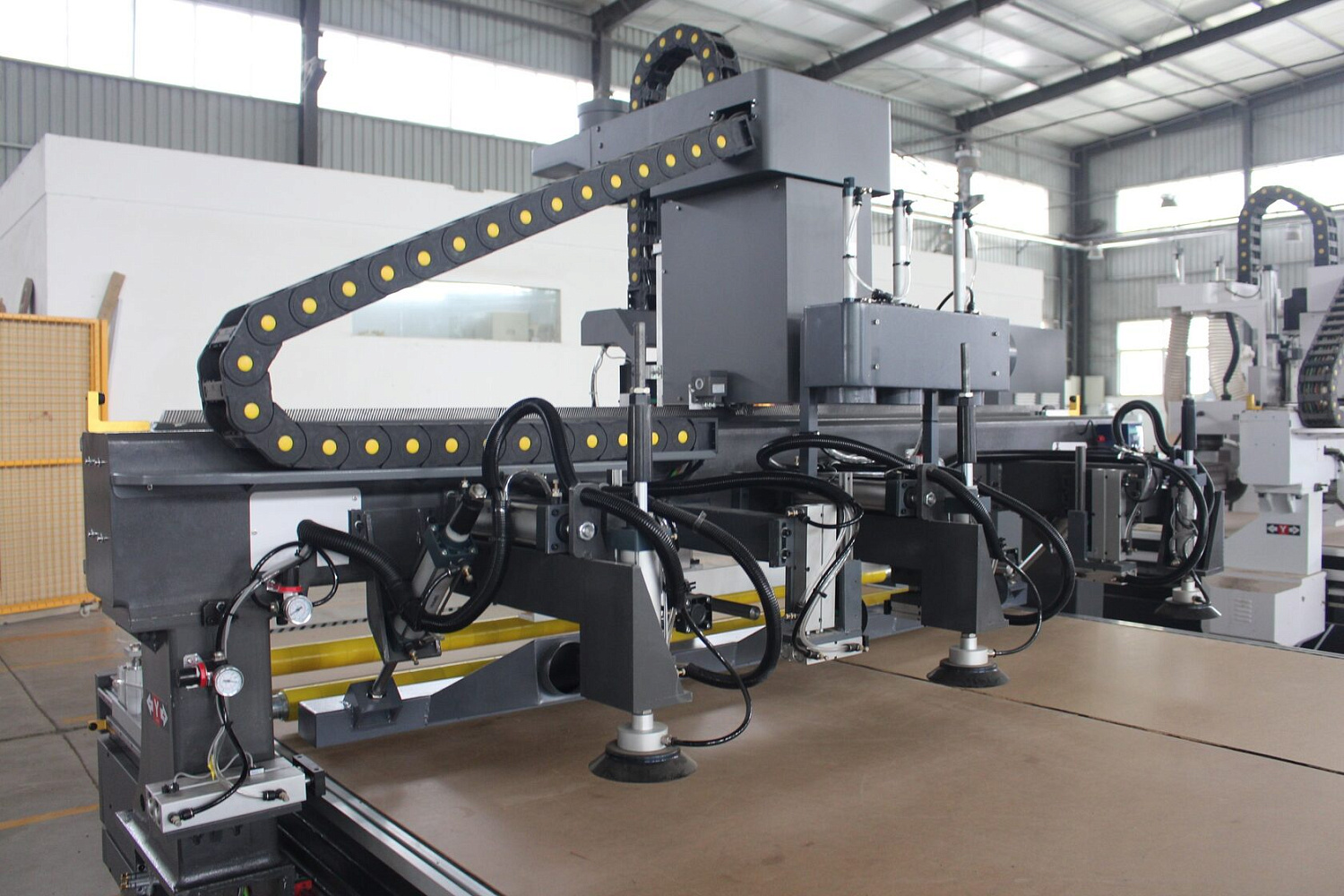

Самое заметное техническое решение DJ-версии – это узел, установленный на задней траверсе портала. На базовой модели портал несёт только шпиндель и щёточную защиту. У модификации DJ сзади портала смонтирована рама с несколькими вакуумными присосками (от 6 до 12, в зависимости от заказа). Присоски управляются пневмоцилиндрами вертикального хода – они могут опускаться, захватывать лист и поднимать его.

Для чего это нужно? Позади станка размещается подающий стол ножничного типа – гидравлический или электромеханический подъёмник с пачкой необработанных плит. Верхний лист пачки находится на заданной высоте. Когда станок завершает обработку предыдущего листа, портал (с уже поднятыми присосками) отъезжает в заднюю крайнюю позицию. Присоски опускаются, захватывают свежий лист, поднимаются – и портал движется вперёд, перетаскивая лист на вакуумный рабочий стол. Там присоски сбрасывают вакуум, система захвата поднимается, и портал уходит в исходную для раскроя точку.

Это полностью автоматическая загрузка. Оператору достаточно пополнять стопку на ножничном столе раз в смену и убирать готовые детали с приёмного конвейера. В базовой модели загрузка каждого листа – ручная: нужно поднести лист, совместить с упорами, включить вакуум. Разница в производительности при серийном раскрое – до 40% в пользу DJ.

Отличие №3: система пневмоцилиндров для позиционирования листа

Даже при автоматической перетаскивании лист может лечь на стол с небольшим смещением. Для гарантированной базы (привязки к нулевой точке) в версии DJ установлена система пневмоцилиндров вдоль задней и боковой (обычно правой) кромок стола.

Как это работает: после того как захваченный присосками лист опущен на вакуумный стол, срабатывают пневмоцилиндры с упорами. Они выдвигаются, прижимают лист к жёстким базирующим пальцам – и только после этого включается основной вакуум, фиксирующий материал. Затем упоры убираются, чтобы не мешать инструменту.

В базовой модели оператор сам толкает лист к упорам и удерживает его до включения вакуума – это требует навыка и времени. Пневмопозиционирование исключает человеческий фактор: каждый лист встаёт строго в программное нулевое положение. Это особенно важно при раскрое дорогих плит (например, акрил, HPL) или при использовании премикс-досок с точной привязкой рисунка.

Дополнительные нюансы версии DJ

• Программное обеспечение. Для управления автоматической загрузкой и конвейерной выгрузкой требуется модифицированный постпроцессор. В стандартной поставке DJ-версии идёт специальный модуль, позволяющий прописывать в управляющей программе команды на захват, перемещение, позиционирование и сброс.

• Расход воздуха. Из-за обилия пневмоцилиндров (подъём присосок, выдвижение упоров, захват) версия DJ требует большего расхода сжатого воздуха – компрессор рекомендуется не менее 500 л/мин против 300 л/мин для базовой модели.

• Габаритные размеры. Удлинённый передний стол и пространство, необходимое для ножничного подъёмника сзади, увеличивают общую длину линии. Если базовый станок занимает около 4500 мм по оси X, то версия DJ с учётом подающего и приёмного столов – уже 6500–7000 мм. Это важно учитывать при планировании цеха.

• Энергопотребление. Добавленные пневмоклапаны и управляющие соленоиды незначительно повышают потребляемую мощность (примерно на 200–300 Вт), но сам ножничный стол (если идёт в комплекте) требует отдельного привода.

Сравнительная таблица ключевых отличий

Когда выбирать базовую модель, а когда – DJ?

Filato ST 2030 ATV-L подойдёт:

• Мастерским и небольшим производствам с объёмом раскроя до 50–100 листов в смену.

• Ситуациям, где материал имеет нестандартную форму или гибкую структуру (например, резина, пенопласт) – присоски могут деформировать или не удержать такой лист.

• Бюджетно ограниченным проектам – базовая модель заметно дешевле.

• Когда в цехе нет места для разворачивания подающего и приёмного конвейеров.

Filato ST 2030 ATV-L DJ – выбор при:

• Раскрое более 200 листов в смену (мебельные фабрики, производители кухонных столешниц, цеха постформинга).

• Необходимости сократить ручной труд: один оператор может обслуживать два-три таких станка.

• Требованиях к сверхточной привязке (автоматическое позиционирование исключает ошибки базирования).

• Желании построить полуавтоматическую линию с минимальным участием человека – оператор только пополняет подающий подъёмник и забирает упаковки с приёмного стола.

Особенности монтажа и пусконаладки

Версия DJ поставляется в виде трёх крупных узлов: собственно станок, ножничный подающий стол (часто отдельной фурой), приёмный конвейер (опция). Монтаж требует больше времени: необходимо выставить соосность подающего стола с рабочим полем станка, откалибровать высоту захвата присосок (чтобы они плотно прилегали к листу, но не прогибали его), настроить задержки пневмоцилиндров в управляющем контроллере. Также требуется подключение дополнительных пневмолиний с фильтрами и маслораспылителями.

Базовая модель поставляется моноблоком – распаковал, выставил по уровню, подключил 380В и вакуумный насос – можно работать. Поэтому для старта без инженерной подготовки проще взять ATV-L.

Пример рабочего цикла DJ-версии (пошагово)

1. Портал находится в задней зоне, присоски подняты. Ножничный стол поднят так, что верхний лист на 10 мм ниже уровня присосок.

2. По команде из УП присоски опускаются пневмоцилиндрами, вакуум включается – лист захвачен.

3. Цилиндры поднимают присоски вместе с листом на 15–20 мм над уровнем рабочего стола.

4. Портал едет вперёд до упора (передняя позиция), перетаскивая лист. При этом лист скользит по щёткам или роликам направляющих.

5. Присоски сбрасывают вакуум, лист опускается на вакуумный стол. Цилиндры убирают захват вверх.

6. Пневмоцилиндры позиционирования выдвигают боковые и задние упоры, прижимая лист к базам.

7. Включается основной вакуум стола (зоны под листом), упоры убираются.

8. Шпиндель выполняет раскрой по программе.

9. По окончании вакуум стола отключается, портал толкает готовые детали на передний конвейер (либо используется отдельный толкатель).

10. Конвейер выгружает детали. Цикл повторяется.

Заключение

Разница между Filato ST 2030 ATV-L и Filato ST 2030 ATV-L DJ – не просто в списке опций. Это принципиально разная философия работы. Базовая модель – ручной станок с высокой точностью, но требующий постоянного присутствия оператора у загрузки и выгрузки. DJ-версия – это автоматизированный центр раскроя, способный работать в полуавтоматическом режиме с интеграцией в линию.

Если ваш бюджет ограничен, а объёмы позволяют тратить время на ручную смену листов – берите стандартный ATV-L. Если же каждая минута простоя станка стоит денег, а операторы устают таскать листы весом под 50 кг – доплата за DJ окупится за 3–6 месяцев за счёт роста производительности и сокращения брака при базировании. В любом случае, обе модели – надёжные рабочие лошадки, но версия DJ заметно ближе к автоматизации «под ключ».
