Приемный стол конвеерного типа для нестинга , разница в производительности ЧПУ раскройного центра 2030QP с ним и без него

Введение: проблема простоев при раскрое на центре 2030QP

Современное производство мебели, элементов интерьера, рекламных конструкций и технических деталей из листовых материалов немыслимо без высокоточного оборудования с ЧПУ. Раскройный центр 2030QP (формат обработки 2000×3000 мм) является одним из востребованных решений для нестинга — раскроя листов фанеры, МДФ, пластика, алюминиевых композитных панелей и других материалов. Однако даже на самом производительном станке «узким горлом» часто становится не скорость резания, а организация загрузки/выгрузки заготовок и деталей.

В дополнительной конфигурации раскройный центр 2030QP оснащается фиксированным или роликовым приемным столом, на который после завершения программы раскроя попадают вырезанные элементы. Проблема возникает в тот момент, когда оператору необходимо разобрать «карту» раскроя — отделить детали от остатков листа, отсортировать их и освободить рабочее поле для следующего листа. В это время станок вынужденно простаивает. Именно здесь на сцену выходит приемный стол конвейерного типа для нестинга — устройство, кардинально меняющее логику рабочего процесса.

Что такое приемный стол конвейерного типа для нестинга?

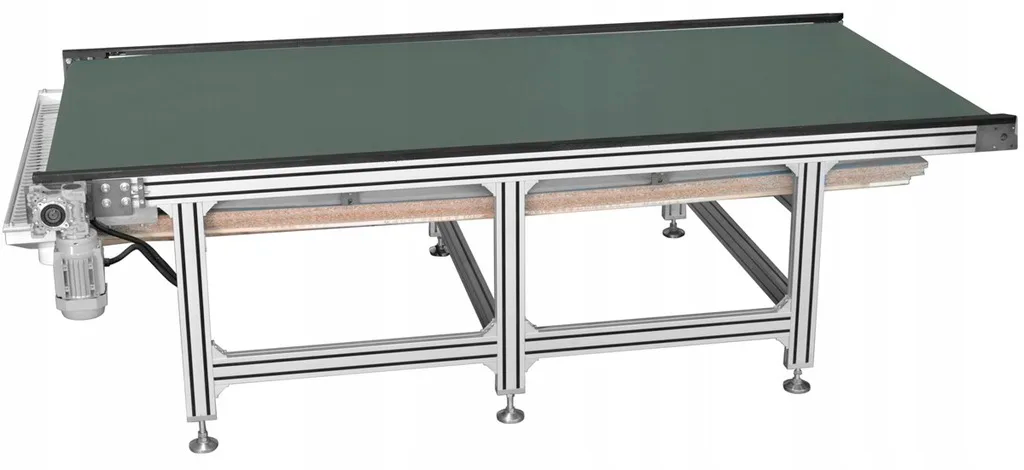

Конвейерный приемный стол — это, по сути, подвижная платформа с ленточным или роликовым механизмом продольного перемещения. В отличие от статического стола, он не просто принимает вырезанные детали, а активно транспортирует их от зоны реза к зоне разборки (как правило, на заднюю или боковую сторону станка). В наиболее продвинутых конфигурациях конвейер может быть синхронизирован с работой ЧПУ: как только раскрой завершен, лента автоматически выдвигается, вынося все детали за пределы рабочего поля.

В системах нестинга (nesting) конвейерный стол выполняет три ключевые функции:

1. Накопление — все элементы остаются на ленте, не сдвигаясь с места.

2. Транспортировка — быстрый вывод деталей из зоны реза.

3. Синхронизация — возможность начать раскрой следующего листа до того, как предыдущая партия полностью разобрана.

Производительность ЧПУ раскройного центра 2030QP без конвейерного стола

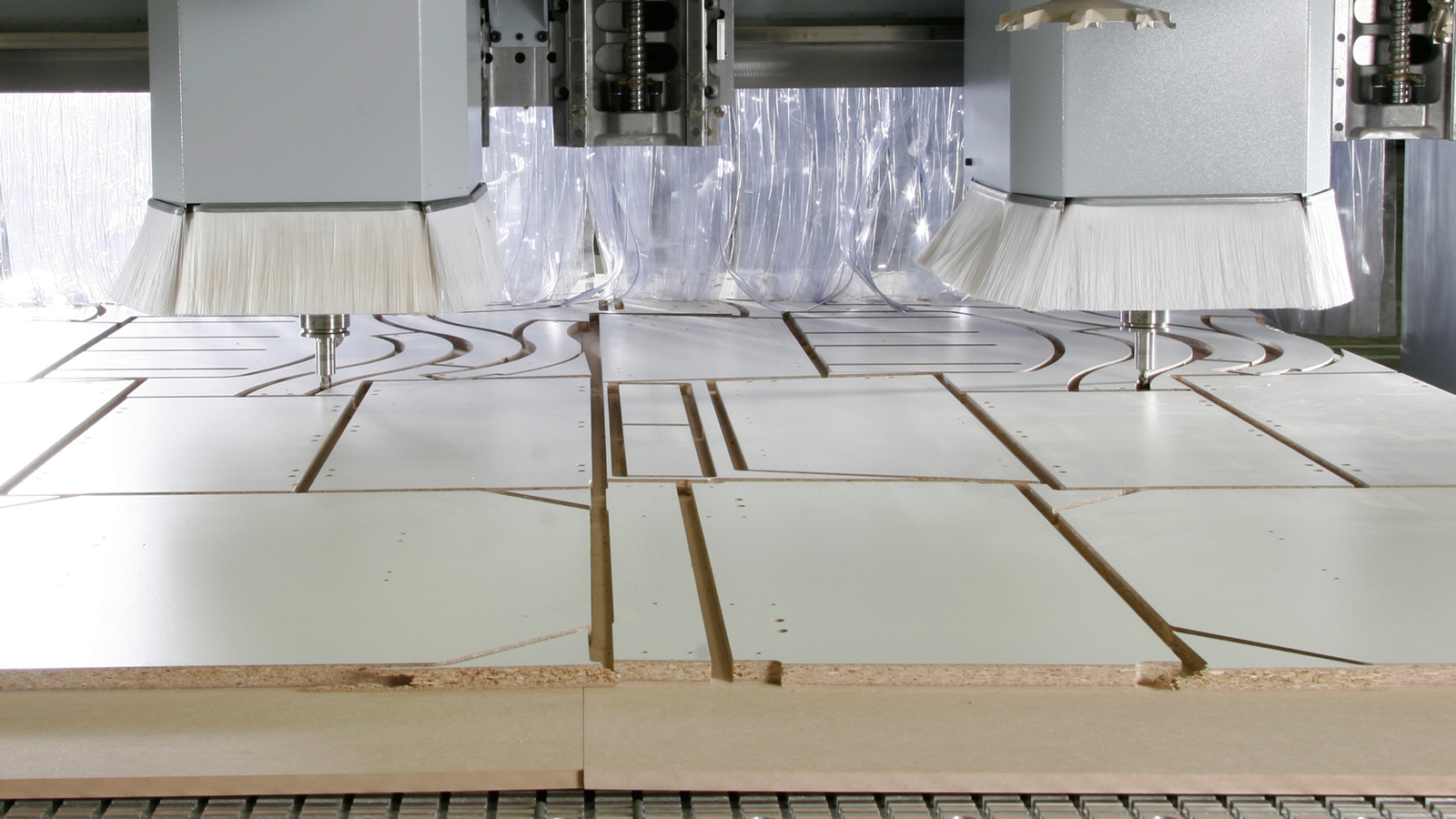

Рассмотрим стандартный цикл работы. Станок раскраивает лист (например, фанеру 18 мм). Время чистой механической обработки (резка, сверление, фрезерование пазов) зависит от сложности деталей и может составлять от 5 до 20 минут. После остановки шпинделя оператор:

• Открывает защитные ограждения (если они есть).

• Вручную или с помощью простого роликового стола извлекает «карту» раскроя.

• Разделяет детали — отламывает микромостики или вынимает элементы из остаточного листа.

• Сортирует детали на поддоны.

• Очищает рабочий стол от пыли и обрезков.

• Загружает новый лист, выполняет привязку.

На эти ручные операции уходит от 3 до 8 минут в зависимости от плотности раскроя и опыта оператора. Итоговое время полного цикла = время реза + вспомогательное время. Даже при идеальной организации вспомогательное время редко опускается ниже 2–3 минут на лист.

Главные потери производительности без конвейера:

• Станок простаивает, пока оператор разбирает детали. При сменной загрузке в 20–30 листов суммарные простои достигают 1,5–3 часов.

• Оператор вынужден работать в темпе станка, что ведет к усталости и ошибкам.

• Детали могут повреждаться при неаккуратном ручном извлечении.

• Невозможно совместить разборку одной партии с раскроем следующей.

Производительность с конвейерным приемным столом: новый уровень эффективности

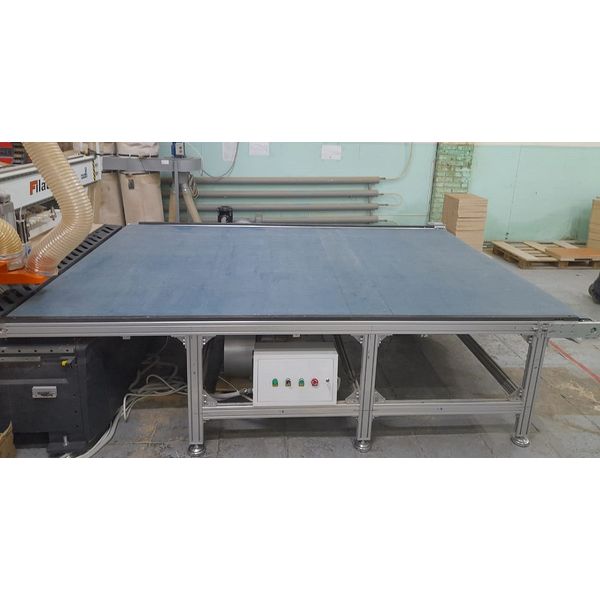

При установке конвейерного стола логика меняется коренным образом. После завершения раскроя лента автоматически (или по сигналу оператора с пульта) выдвигается вперед, вынося всю «карту» на 500–800 мм за пределы рабочего поля станка. Далее возможны два сценария:

Сценарий А (полуавтоматический): Пока оператор разбирает детали на выдвинутой части конвейера, рабочий стол очищается (обычно щеткой или воздухом) и на него сразу загружается следующий лист. Станок запускает следующую программу раскроя — и режет новый лист в то время, как оператор спокойно разбирает предыдущий. Вспомогательное время сокращается до 20–40 секунд (на загрузку листа и пуск).

Сценарий Б (полностью автоматизированный): Конвейер имеет второй приемный пост на задней стороне станка. Детали выгружаются на отдельный стол, оператор занимается только разборкой, а загрузка нового листа выполняется автоматическим загрузчиком. Это уже промышленная автоматизация, но даже в простом полуавтоматическом варианте эффект огромен.

Количественная оценка разницы в производительности

Возьмем реальные данные для раскройного центра 2030QP при производстве корпусной мебели из МДФ (20 деталей на лист, толщина 16 мм).

Без конвейерного стола:

• Время реза (программа): 8 минут.

• Вспомогательное время (разборка + загрузка): 5 минут.

• Полный цикл: 13 минут.

• Производительность за 8-часовую смену (с учетом 30 мин обед + два перерыва по 10 мин): 420 минут / 13 мин = 32,3 листа. Реально — 32 листа.

С конвейерным столом (полуавтомат):

• Время реза: 8 минут (не изменилось).

• Вспомогательное время: 0,5 минуты на выдвижение конвейера, чистку и загрузку нового листа (разборка деталей идет параллельно).

• Полный цикл: 8,5 минут.

• Производительность за смену: 420 / 8,5 = 49,4 листа. Реально — 49 листов.

Прирост производительности: (49 - 32) / 32 * 100% = 53%. Почти в полтора раза больше листов за смену!

При этом важно отметить, что время чистой обработки (реза) не изменилось — выигрыш достигнут исключительно за счет совмещения операций. Для сложных деталей с большим временем реза (например, 15 минут) прирост будет меньше в процентах, но абсолютная экономия времени на лист останется той же (4,5 минуты). Для быстрых раскроев (3–4 минуты) конвейерный стол может увеличить производительность вдвое и более.

Дополнительные факторы, влияющие на разницу

Нельзя сводить эффективность только к количеству листов. Конвейерный приемный стол дает и другие преимущества, которые косвенно повышают общую производительность раскройного центра 2030QP:

1. Снижение риска повреждения деталей. При ручном извлечении из статического стола тонкие или длинные элементы часто ломаются, особенно при заклинивании в остаточном листе. Конвейер выносит всю карту ровно, детали можно отделять, не прилагая усилий.

2. Безопасность. Оператор не тянется в зону реза под шпиндель. Даже при случайном запуске программы конвейерная лента не дает рукам оказаться в опасной близости от инструмента.

3. Возможность работы двух операторов. Один загружает и запускает станок, второй разбирает детали на конвейере. Это сокращает вспомогательное время до 10–15 секунд.

4. Снижение требований к квалификации. Новичку сложно быстро и аккуратно разобрать плотную карту раскроя на статическом столе. Конвейер позволяет делать это в удобной позе, не спеша, но без остановки станка.

5. Меньше пыли и стружки в рабочей зоне. Вынос деталей автоматизирован, оператор реже подходит к станку, значит, меньше разносит отходы.

Практические рекомендации по выбору конвейерного стола для 2030QP

Если вы приняли решение оснастить раскройный центр конвейерным приемным столом, обратите внимание на следующие параметры:

• Длина хода ленты. Она должна быть достаточной для того, чтобы вся «карта» полностью вышла из зоны реза. Минимум — 800 мм, лучше 1000–1200 мм.

• Грузоподъемность. Учитывайте вес листа плюс деталей. Стандартная лента выдерживает 150–200 кг, но при раскрое толстых плит (28 мм) вес может достигать 80–100 кг.

• Скорость движения. Не слишком высокая (чтобы детали не сдвигались), но и не медленная. Оптимально 5–10 м/мин.

• Совместимость с ЧПУ. Желательно, чтобы конвейер управлялся от того же пульта, что и станок, с автоматическим выдвижением по окончании программы.

• Покрытие ленты. Для мягких материалов (пенокартон, ПВХ) нужно антистатическое или ворсистое покрытие, для фанеры — прочное резинотканевое.

Заключение: стоит ли овчинка выделки?

Однозначно — да. Установка приемного стола конвейерного типа для нестинга на ЧПУ раскройный центр 2030QP окупается в среднем за 3–6 месяцев активной работы (одна-две смены). Увеличение производительности на 40–60% позволяет без покупки второго станка нарастить выпуск продукции, сократить затраты на оператора (один человек делает работу полутора) и снизить брак из-за повреждений при выгрузке.

Особенно заметна разница на серийном производстве с типовыми картами раскроя (например, мебельные щиты, фасады, элементы торгового оборудования). Если же вы раскраиваете единичные крупные детали с длительным временем реза (более 20 минут), то выигрыш от конвейера будет скромнее, но всё равно ощутим — экономия 3–5 минут на каждом цикле при 10–12 циклах в смену дает еще один-два дополнительных листа.

В современных условиях, когда каждая минута простоя дорогого оборудования оборачивается убытками, конвейерный приемный стол перестает быть опцией «для богатых» и становится стандартом эффективного производства. Раскройный центр 2030QP с правильно подобранной системой выгрузки работает не вполсилы, а на полную паспортную производительность — и разница в деньгах становится очевидной уже в первом отчетном месяце.
