История одного станка, запущенного в 1977 году, и полное руководство по безопасности. Узнайте, как устроено легендарное оборудование и какие правила уберегут вас от травм.

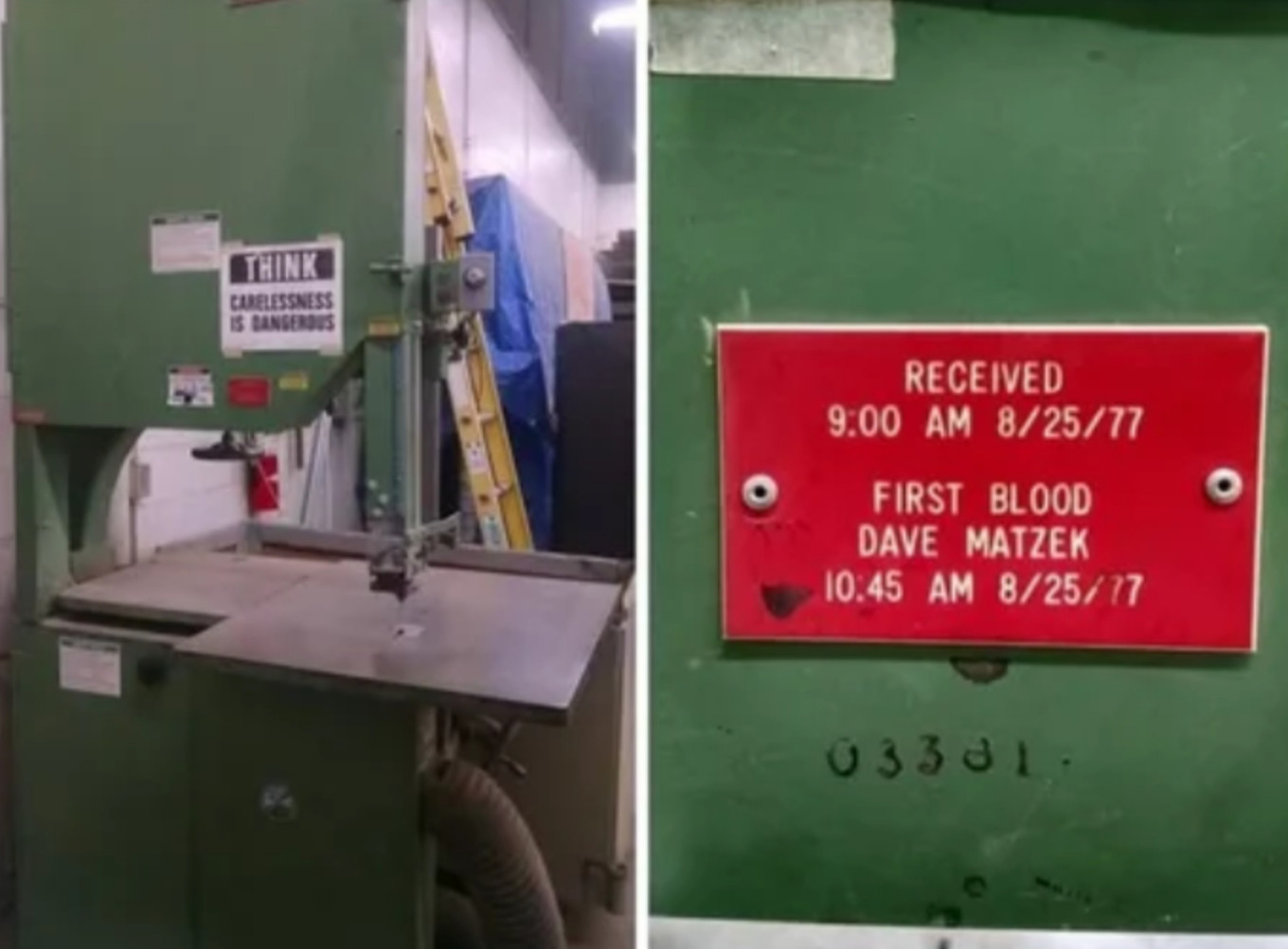

В мире промышленного оборудования есть особые экземпляры, чья история начинается с конкретной даты и времени. Одна из таких машин — ленточнопильный станок, введённый в эксплуатацию 25 августа 1977 года в 9:00. Спустя всего час с небольшим, в 10:45, станок «пустил первую кровь» — это момент, когда инструмент впервые коснулся заготовки, ознаменовав начало долгой рабочей жизни. Сегодня мы подробно разберём, что представляет собой этот вид оборудования, как он устроен и, самое главное, как обеспечить безопасность при работе с ним. Ведь даже спустя десятилетия правила охраны труда остаются краеугольным камнем производственной дисциплины.
Исторический экскурс: от патента 1807 года до станка 1977-го
Чтобы понять ценность ленточнопильного станка, установленного в конце XX века, стоит обратиться к его истокам. Первый патент на конструкцию ленточнопильного станка для обработки древесины был получен английским инженером Уильямом Ньюберри ещё в 1807 году. Это было поистине революционное решение, позволяющее вести рез не хуже, чем у лучших образцов того времени.
Долгое время ленточные пилы оставались экзотикой. Лишь в 1866 году французская фирма Panhard & Levassor создала первый станок, приспособленный для резки металла. А настоящий прорыв случился в 1911 году, когда на свет появился первый ленточнопильный станок с индивидуальным электроприводом. Это избавило мастеров от необходимости использовать громоздкие трансмиссии и позволило размещать оборудование максимально удобно.
К 1977 году, когда наш станок был запущен в работу, технология уже достигла совершенства. Советская промышленность активно выпускала модели, способные конкурировать с западными аналогами. Например, именно в 1977 году начался серийный выпуск популярной модели вертикального ленточнопильного станка 8А531 Майкопским станкостроительным заводом. Станок массой 920 кг и габаритами 1080х770х1955 мм становился надёжным помощником в цехах.
Устройство и принцип работы: как режет бесконечная лента
Главный рабочий орган станка — ленточная пила, представляющая собой замкнутую стальную ленту с зубьями, натянутую на два шкива. Электродвигатель через ременную передачу приводит в движение ведущий шкив, а тот, в свою очередь, тянет пильное полотно. Благодаря силам трения между ободом шкивов и поверхностью пилы, движение передаётся и на ведомый шкив.
Конструктивно станок состоит из следующих основных узлов:
-
Станина — массивное основание, обеспечивающее жёсткость и гашение вибраций.
-
Ведущий и ведомый шкивы (маховики) — на них надеваются резиновые бандажи для лучшего сцепления с пилой.
-
Направляющее устройство — удерживает пильное полотно в заданном положении, предотвращая его увод в сторону.
-
Рабочий стол — металлическая поверхность для базирования заготовки, часто с возможностью наклона.
-
Механизм натяжения — позволяет регулировать силу натяжения ленты, что критически важно для качества реза и долговечности инструмента.
Принцип действия строится на замкнутом цикле высокоскоростного резания. Заготовка жёстко фиксируется на столе, а вращающаяся пильная лента проходит сквозь материал. Каждый зуб при этом работает как отдельный резец, снимая стружку. Станок позволяет выполнять как прямолинейный, так и фигурный распил, что делает его универсальным инструментом в дерево- и металлообработке.
Техника безопасности: главные правила для оператора
Именно раздел безопасности является ключевым в любой инструкции. На табличке станка, установленного 25.08.77, не случайно указан не только момент пуска, но и время «первой крови». Это напоминание о том, что любое промышленное оборудование — источник повышенной опасности. Рассмотрим основные требования охраны труда при работе на ленточнопильных станках.
Подготовка к работе: осмотр и настройка
Перед включением станка оператор обязан выполнить ряд обязательных действий:
-
Внешний осмотр. Убедиться в исправности всех ограждений и наличии устройства, обеспечивающего постоянное натяжение пильной ленты.
-
Проверка защитного щитка. Отрегулировать его по высоте пропила так, чтобы он надёжно защищал руки, и проверить крепление.
-
Настройка направляющей линейки. Установить её на столе в соответствии с шириной распиливаемого материала.
-
Контроль зазора. Проверить, чтобы зазор между поверхностями вставки в столе и пилой не превышал 3 мм.
-
Пробный пуск. Проверить работу автоматического устройства очистки шкивов и пильной ленты от стружки и смолы.
Во время работы: что можно и чего нельзя делать
В процессе пиления необходимо строго соблюдать следующие правила:
-
Начинать распиловку следует только после выхода двигателя на полные обороты.
-
Постоянно следить за натяжением и состоянием ленты. Она должна быть чистой.
-
При ручной подаче материала использовать специальные прижимные приспособления. Подача должна быть плавной, без рывков.
Категорически запрещается:
-
Открывать или снимать защитные ограждения во время работы.
-
Проводить осмотр, чистку, смазку или регулировку станка до полной остановки пильной ленты.
-
Распиливать одновременно несколько заготовок.
-
Поправлять заготовку руками в процессе пиления.
-
Работать с обледенелыми заготовками.
Средства индивидуальной защиты (СИЗ)
Безопасность оператора начинается с правильной экипировки:
-
Защита глаз: Обязательно использование защитных очков или щитка для предотвращения попадания стружки.
-
Защита слуха: При длительной работе необходимо использовать наушники или беруши.
-
Обувь: Закрытая обувь с нескользящей подошвой.
-
Важно: Запрещается надевать перчатки при работе на станке, так как они могут быть захвачены движущимися частями пилы, что приведёт к тяжёлой травме. Перчатки допустимы только при такелажных работах и замене полотна.
Заключение
Ленточнопильный станок, запущенный тёплым августовским утром 1977 года, стал свидетелем эпохи. Он прошёл долгий путь, но его устройство и принципы работы остаются актуальными и сегодня. Однако главный урок, который преподаёт нам история этого оборудования, заключается в незыблемости правил техники безопасности. Дата «25.08.77 (9:00)» — это день рождения станка, а «25.08.77 (10:45)»Первая кровь — напоминание о том, что безответственное отношение к технике может привести к печальным последствиям. Соблюдайте инструкции, используйте СИЗ, и тогда любое оборудование будет служить вам долгие годы без происшествий.
