Блочные компрессорные установки IRONMAC: комплексное решение для промышленного воздухоснабжения

Введение: от простых проектов к блочным решениям

В современной промышленности сжатый воздух является таким же важным ресурсом, как электроэнергия или вода. Он используется для привода пневматических инструментов, управления технологическими процессами, транспортировки материалов и множества других задач. Однако просто купить компрессор недостаточно – необходимо грамотно спроектировать всю систему воздухоснабжения, включая осушку, фильтрацию и накопление воздуха.

Многие предприятия начинают с приобретения отдельного компрессора, постепенно докупая осушители, фильтры и ресиверы. Такой подход нередко приводит к проблемам совместимости, неоптимальной компоновке и скрытым потерям эффективности. Осознавая эти сложности, компания IRONMAC предлагает принципиально иной путь – блочные компрессорные установки, которые собираются на производственной площадке в единый функциональный модуль.

Это не просто набор оборудования, а тщательно сконструированная система, где каждый элемент подобран и согласован для максимальной производительности и надёжности. В последнее время такие сборки набирают всё большую популярность – и это не случайно. Заказчик получает готовое к работе изделие «под ключ», прошедшее полный цикл испытаний, с гарантированными характеристиками и единой ответственностью поставщика.

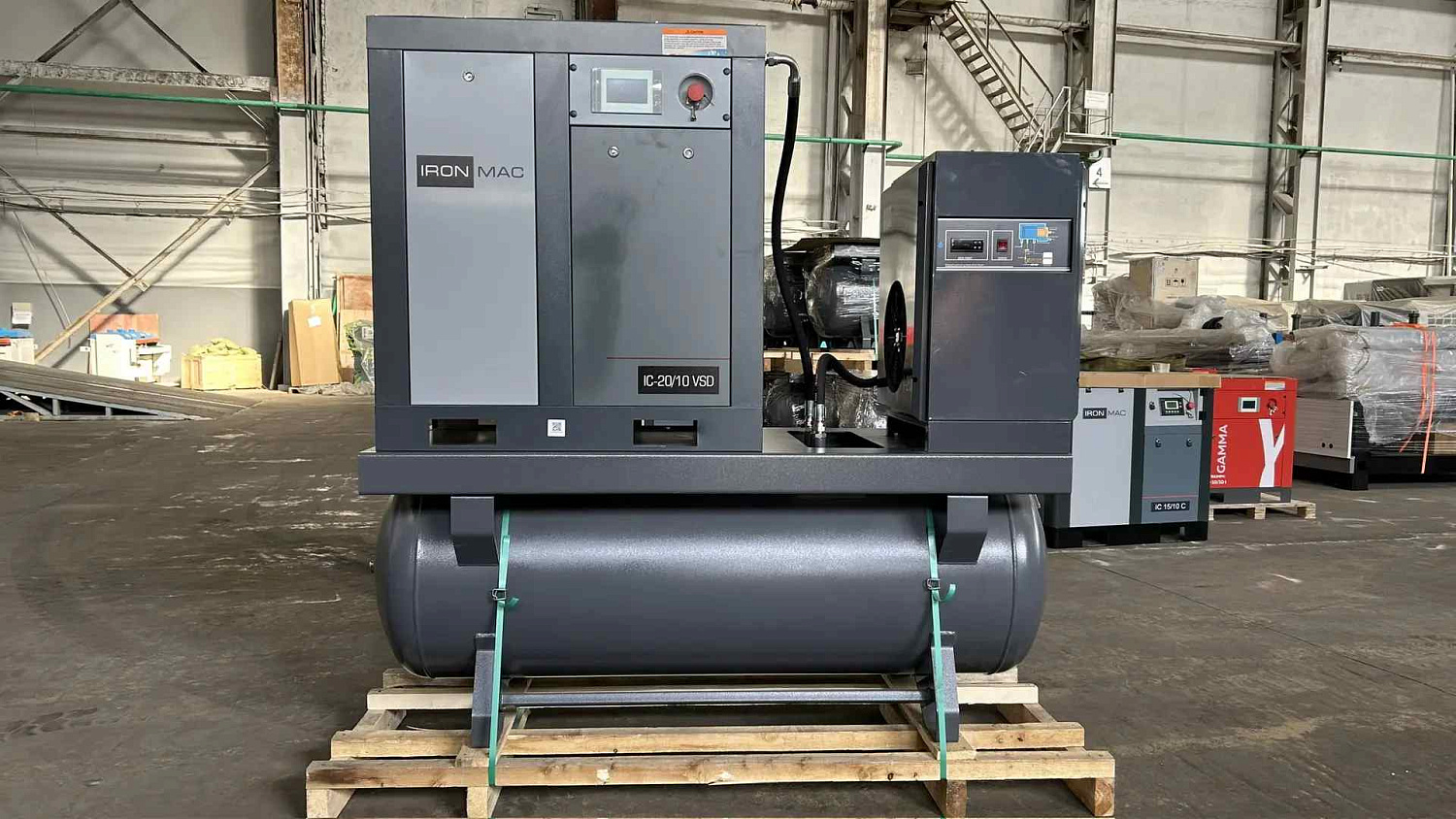

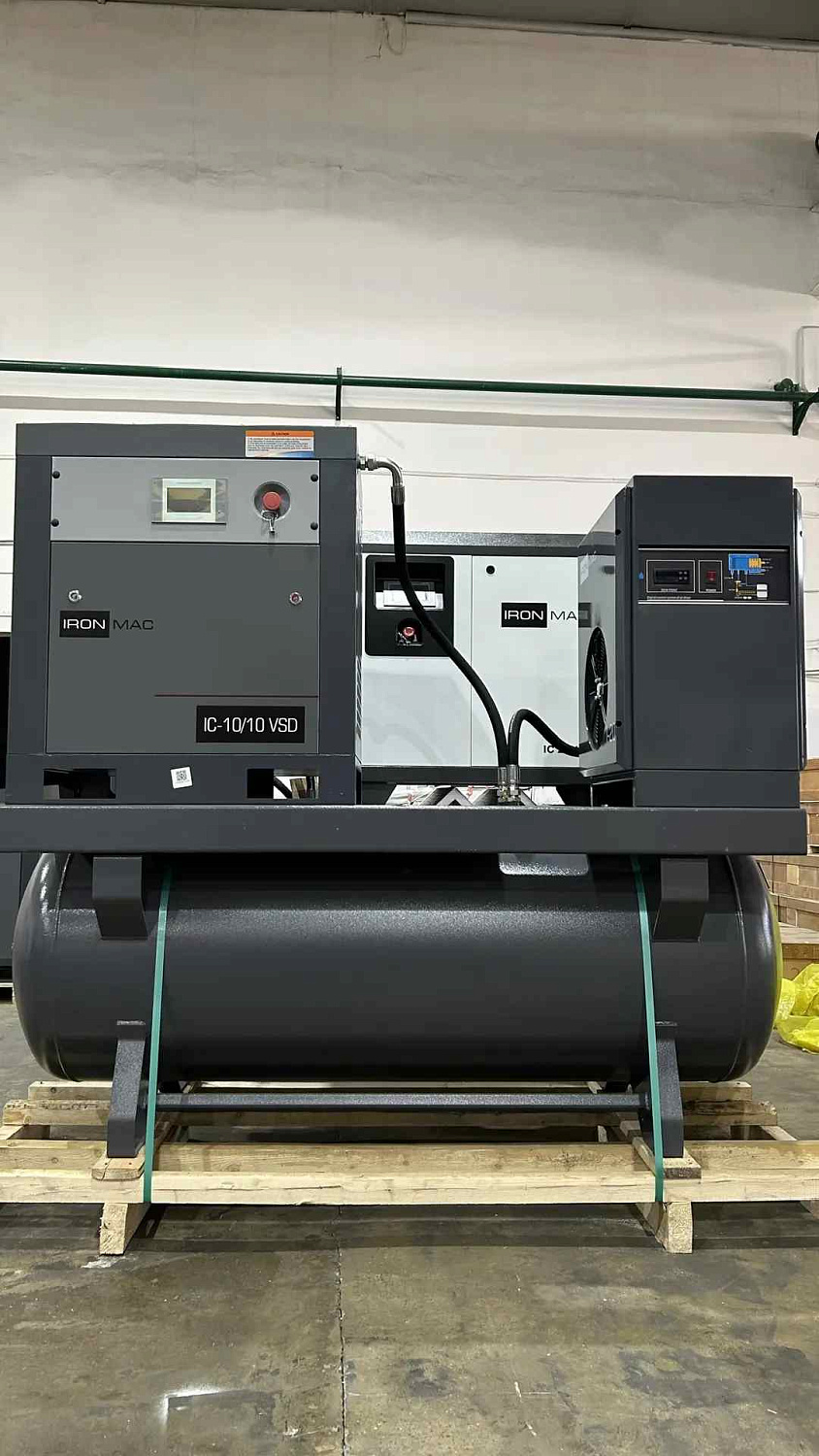

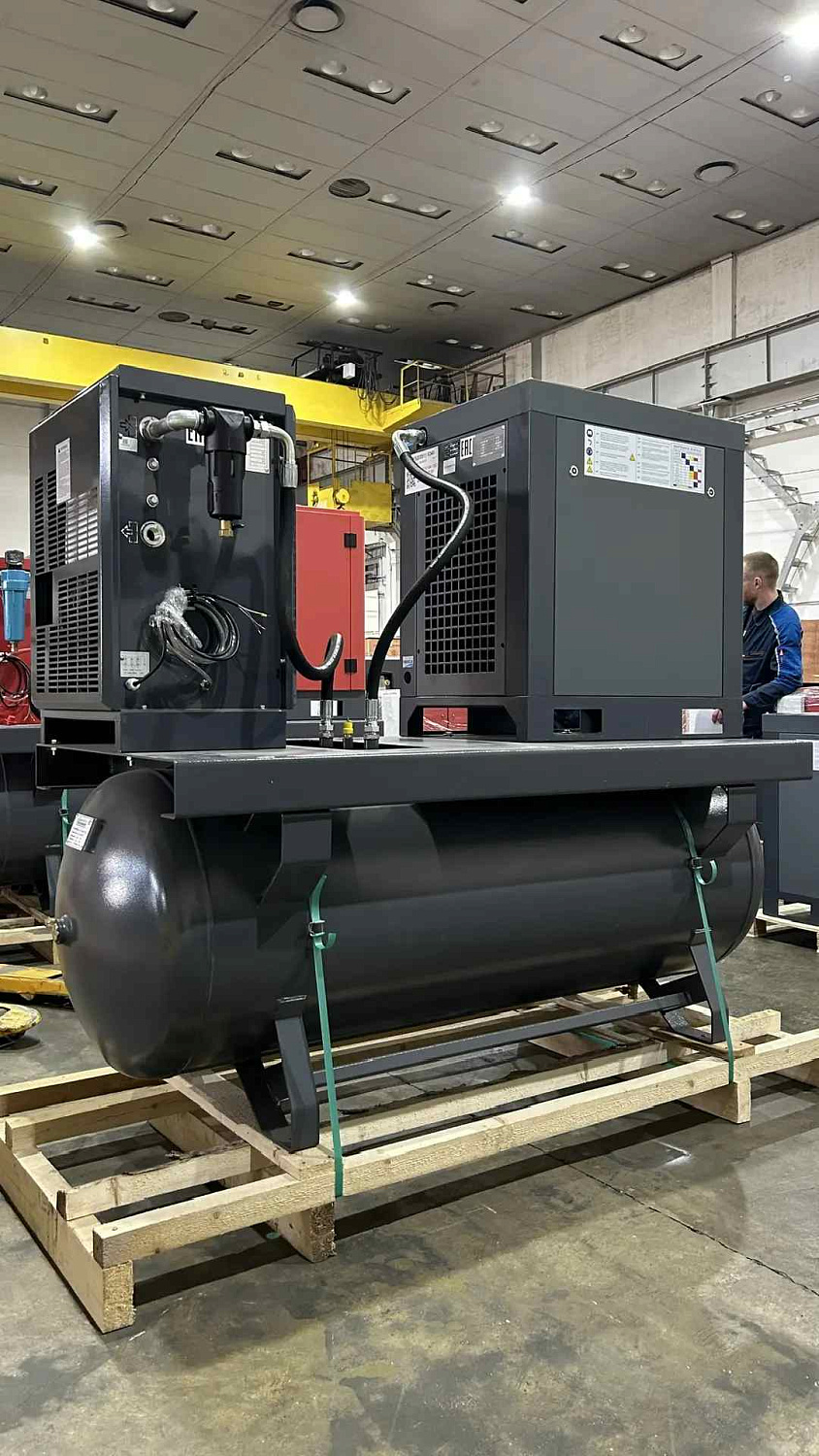

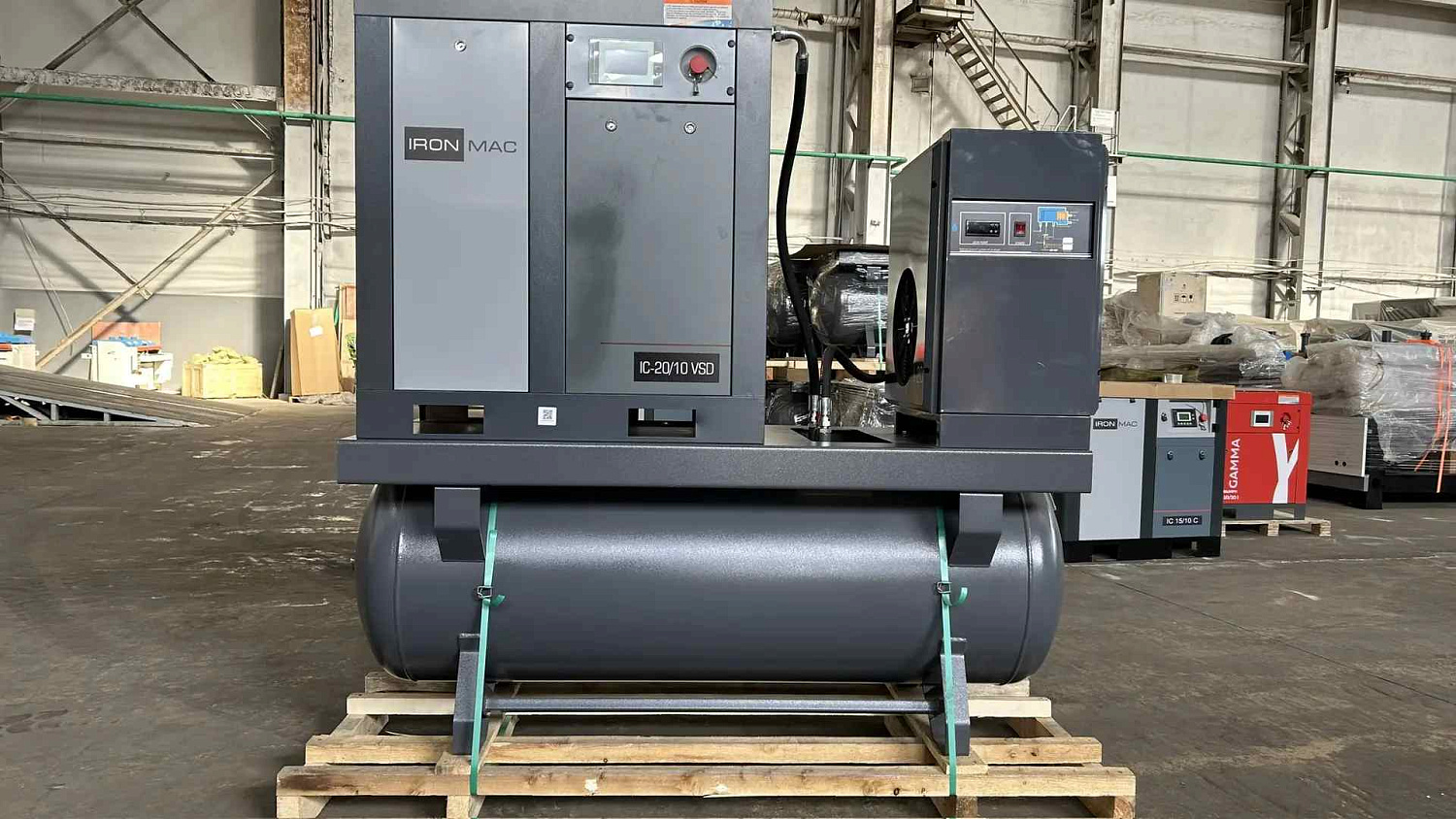

Состав блочной компрессорной установки IRONMAC

Типовая блочная сборка включает в себя четыре ключевых компонента, каждый из которых выполняет свою незаменимую функцию:

1. Винтовой компрессор с полной фильтрующей обвязкой

Сердцем установки является винтовой компрессор – агрегат, обеспечивающий высокую производительность при относительно низком уровне шума и вибраций. По сравнению с поршневыми аналогами винтовые компрессоры более надёжны, имеют больший ресурс и способны работать в непрерывном режиме, что критично для многих производств.

В состав компрессорного модуля входят три основных фильтра:

• Масляный фильтр – очищает масло, циркулирующее в системе смазки, предотвращая попадание абразивных частиц в компрессорный блок и продлевая срок его службы.

• Воздушный фильтр – удаляет пыль и механические примеси из атмосферного воздуха перед его сжатием. Чистота всасываемого воздуха напрямую влияет на ресурс винтовой пары и качество вырабатываемого сжатого воздуха.

• Фильтр-сепаратор – отделяет масляный туман от сжатого воздуха после компрессорного блока. Благодаря этому воздух на выходе из компрессора содержит минимальное количество масла, что особенно важно для последующих ступеней осушки и фильтрации.

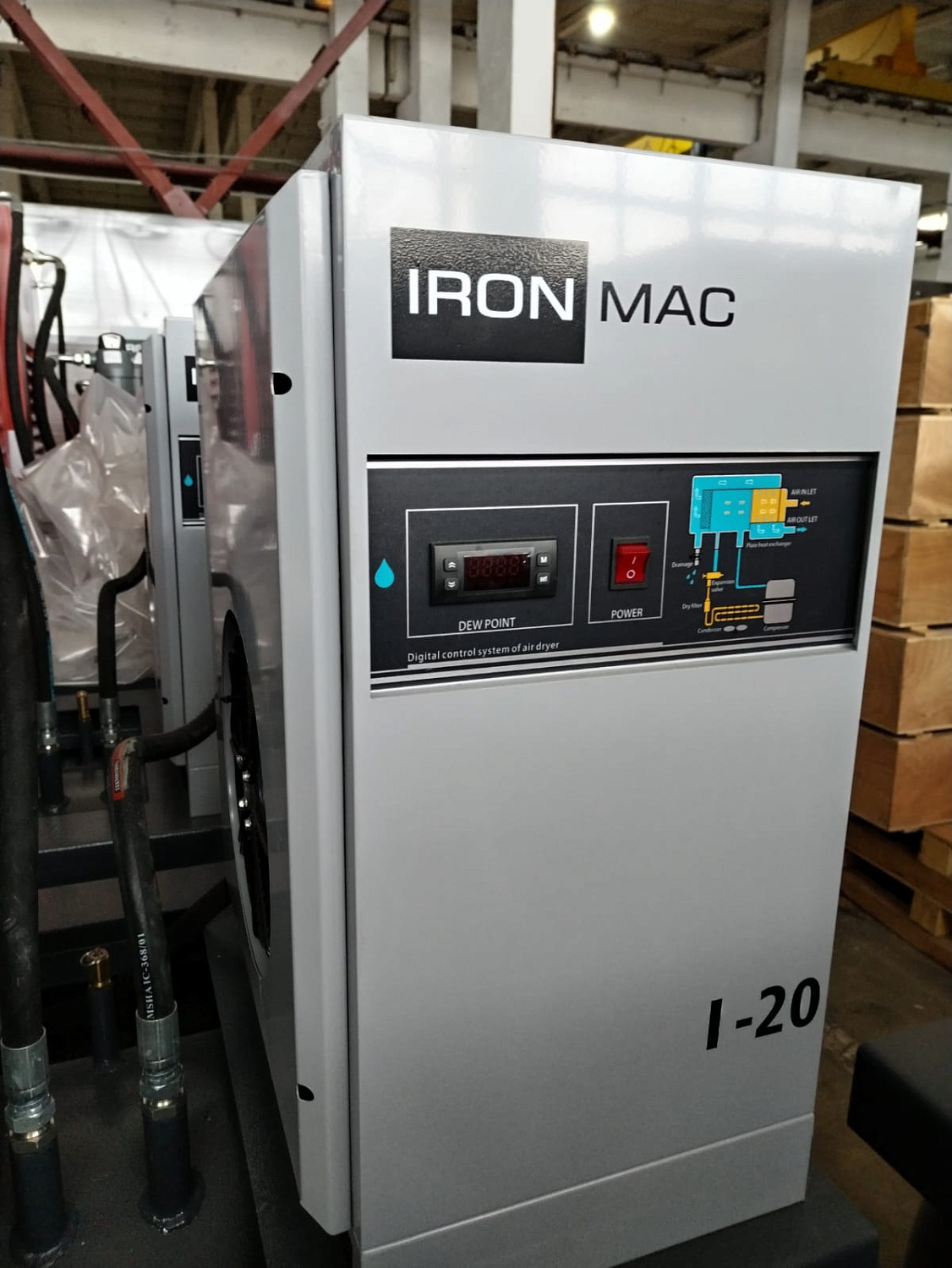

2. Осушитель сжатого воздуха рефрижераторного типа

После сжатия воздух содержит значительное количество водяных паров, которые при охлаждении конденсируются. Влага в пневматической системе приводит к коррозии трубопроводов и оборудования, повреждению пневмоцилиндров и клапанов, а также снижению качества готовой продукции (например, при окраске или пневмотранспорте).

Рефрижераторный осушитель – наиболее распространённый и экономичный способ осушки сжатого воздуха для большинства промышленных задач. Принцип его работы основан на охлаждении воздушного потока до температуры точки росы (обычно от +3 до +10°C), при которой избыточная влага конденсируется и выводится через автоматический конденсатоотводчик. Такая осушка обеспечивает защиту системы от коррозии и гарантирует стабильную работу пневматического оборудования.

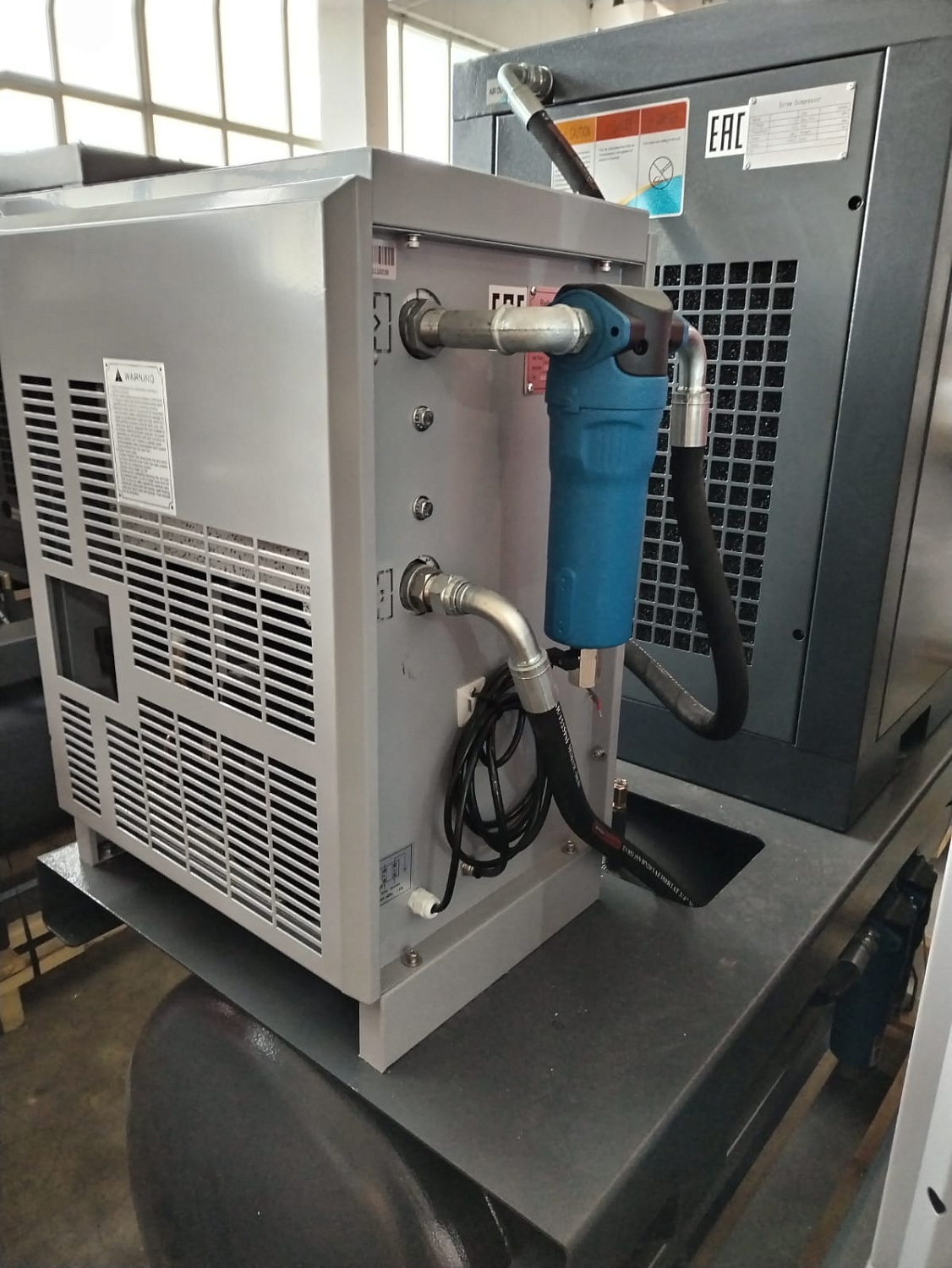

3. Магистральный фильтр сжатого воздуха

После осушителя воздух проходит через магистральный фильтр, который задерживает оставшиеся твёрдые частицы, масляный аэрозоль и продукты коррозии. Степень очистки зависит от класса фильтра – в блочных установках IRONMAC применяются фильтры тонкой очистки, обеспечивающие качество воздуха, достаточное для большинства промышленных применений, включая питание высокоточных пневмоинструментов и контроллеров.

Установка магистрального фильтра непосредственно перед точками потребления или перед ресивером гарантирует, что к конечному потребителю поступит чистый и сухой воздух, что особенно важно для ответственных производственных линий.

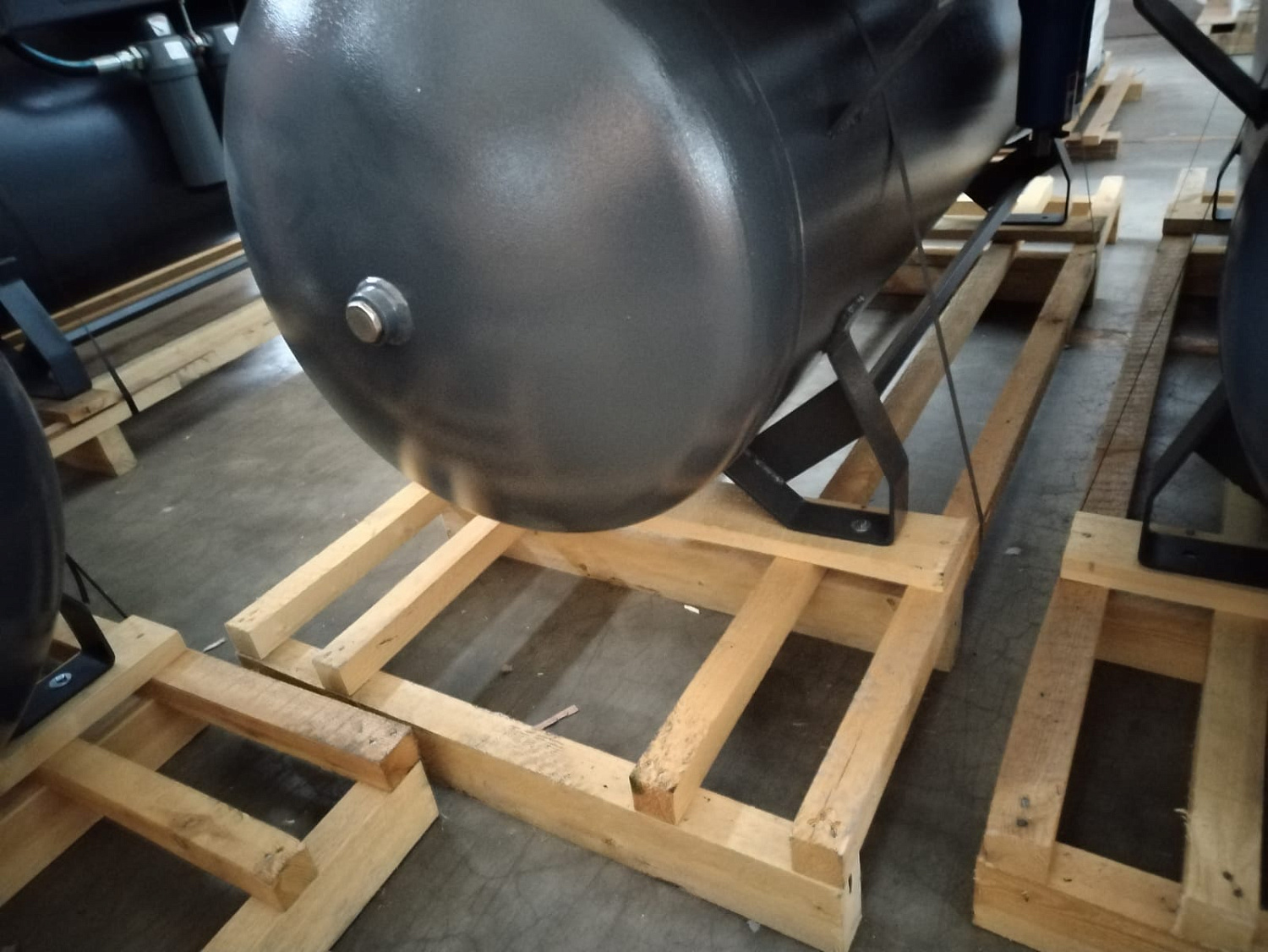

4. Ресивер на 500 литров

Завершающим элементом блочной сборки является вертикальный или горизонтальный ресивер ёмкостью 500 литров. Этот накопительный бак выполняет сразу несколько функций:

• Сглаживание пульсаций давления, создаваемых компрессором;

• Создание резервного запаса сжатого воздуха для покрытия пиковых нагрузок;

• Дополнительное охлаждение воздуха и отделение конденсата;

• Поддержание стабильного давления в сети при колебаниях потребления.

Выбор ресивера на 500 литров – оптимальный баланс между компактностью и достаточной ёмкостью для большинства средних и крупных производств.

Преимущества блочной сборки перед комплектацией «на месте»

Почему же блочные решения становятся всё более востребованными? Рассмотрим ключевые преимущества по сравнению с самостоятельной закупкой и сборкой отдельных элементов.

Оптимизация компоновки и экономия пространства

Блочная установка проектируется с учётом максимальной компактности всех элементов. Компрессор, осушитель, фильтры и ресивер размещаются на единой раме или платформе, что позволяет существенно сократить занимаемую площадь. В условиях современных производственных цехов, где каждый квадратный метр на счету, это становится решающим фактором.

Сокращение монтажных и пусконаладочных работ

При покупке оборудования по отдельности заказчик вынужден самостоятельно выполнять или заказывать проектирование, монтаж трубопроводов, подключение электрики, а также согласование всех узлов. Блочная сборка поставляется уже смонтированной и полностью подключённой внутри себя – достаточно лишь подвести питание и присоединить магистраль сжатого воздуха к потребителю.

Гарантированная совместимость компонентов

При самостоятельном подборе нередки ошибки в расчёте производительности осушителя под компрессор, неправильный выбор фильтров или несоответствие ресивера. В блочной сборке все элементы выбираются инженерами IRONMAC с учётом требуемых параметров, что исключает дисбаланс системы и обеспечивает её эффективную работу.

Единая ответственность и сервисное обслуживание

В случае возникновения неисправностей заказчику не придётся разбираться с несколькими поставщиками – все вопросы решаются через одного производителя блочной установки. Это упрощает гарантийное и постгарантийное обслуживание, сокращает время простоя оборудования.

Снижение транспортных и логистических затрат

Поставка единого модуля вместо нескольких отдельных ящиков снижает расходы на упаковку, погрузку и транспортировку. К тому же риск утери или повреждения отдельных частей при перевозке минимален.

Процесс сборки: контроль качества на каждом этапе

Участок сборки IRONMAC – это место, где рождается надёжность будущей установки. Каждая блочная система проходит строгую процедуру сборки, которая включает несколько обязательных стадий:

Предварительная подготовка и комплектация

Перед началом сборки все элементы проходят входной контроль: проверяются компрессоры на заводские дефекты, осушители на герметичность, фильтры на целостность, ресиверы на соответствие давлению и объёму. Только после этого начинается монтаж на сборочной платформе.

Дополнительная герметизация всех соединений

Одна из наиболее частых причин потери давления в пневмосетях – микро-утечки в резьбовых и фланцевых соединениях. Чтобы исключить этот риск, сборщики IRONMAC выполняют усиленную герметизацию всех стыков с использованием высококачественных уплотнительных материалов и контролируемого момента затяжки. Это гарантирует, что установка будет сохранять давление даже при длительных простоях.

Проверка всех узлов

После механического монтажа проводится электрическое подключение внутренних цепей, проверка работы автоматики, реле давления, предохранительных клапанов и систем управления. Каждый датчик и каждый исполнительный механизм тестируются на соответствие заданным параметрам.

Финальный запуск под полным давлением

Самый ответственный этап – пробный запуск компрессора с набором рабочего давления. В течение определённого времени установка работает в режиме реальной эксплуатации. Специалисты контролируют:

• плавность набора давления;

• температуру компрессорного блока и масла;

• срабатывание осушителя и конденсатоотводчика;

• перепад давления на фильтрах;

• герметичность всех соединений под нагрузкой.

Такой подход исключает любые сюрпризы при покупке. Заказчик получает установку, которая уже доказала свою работоспособность, а все потенциальные скрытые дефекты выявлены и устранены ещё до отгрузки.

Гибкость выбора и индивидуальный подход

Одно из ключевых преимуществ IRONMAC – возможность собрать блочную установку на базе любого винтового компрессора, имеющегося в наличии на складах компании. Заказчик может выбрать модель по производительности (м³/мин), рабочему давлению (8–13 бар) и другим параметрам, оптимально подходящим для его производства.

Также возможна вариативность в выборе осушителя (различная точка росы), магистральных фильтров (по степени очистки) и ресивера (объём может быть увеличен при необходимости). Таким образом, блочная сборка не является жёстким стандартным продуктом – она адаптируется под конкретную задачу.

Сроки сборки и согласование

Срок изготовления блочной установки варьируется от 1 до 3 недель. Этот разброс обусловлен несколькими факторами:

• загрузкой производственного участка в конкретный период;

• наличием комплектующих на складе;

• сложностью индивидуальных требований заказчика.

Все сроки обсуждаются заранее в индивидуальном порядке. Менеджеры IRONMAC предоставляют точный график сборки и уведомляют клиента о готовности каждого этапа. Такой прозрачный подход позволяет заказчику планировать ввод установки в эксплуатацию без задержек.

Области применения блочных компрессорных установок

Блочные системы IRONMAC находят применение в самых разнообразных отраслях:

• Машиностроение и металлообработка – питание пневматических станков, зажимных устройств, инструментов;

• Деревообрабатывающая промышленность – управление пневмозажимами, транспортировка стружки;

• Пищевая и фармацевтическая промышленность – подача чистого воздуха для упаковки, перемешивания, дозирования;

• Автосервисы и шиномонтажные мастерские – обеспечение пневмоинструмента, окрасочных камер;

• Строительные организации – работа с пневматическим оборудованием на объектах;

• Сельское хозяйство – системы вентиляции, пневмоприводы в доильных установках.

Везде, где требуется стабильное, качественное и бесперебойное снабжение сжатым воздухом, блочная установка становится идеальным решением.

Почему выбирают блочные сборки IRONMAC?

Подводя итог, можно выделить основные причины, по которым заказчики отдают предпочтение именно такому формату:

1. Доступная цена – благодаря оптимизации комплектации и сокращению монтажных работ общая стоимость владения снижается.

2. Высокое качество сборки – заводской контроль, герметизация, тестовый запуск.

3. Мобильность – установку можно легко перемещать внутри цеха или транспортировать на другой объект.

4. Сокращение сроков ввода в эксплуатацию – фактически установка готова к работе сразу после подключения.

5. Надёжность и долговечность – применение комплектующих IRONMAC и тщательная проверка гарантируют долгий срок службы.

Заключение

Блочные компрессорные установки IRONMAC – это современный подход к организации промышленного воздухоснабжения. Они объединяют проверенные временем технологии с инженерной культурой сборки, исключающей ошибки и недочёты. Каждая установка – это результат ежедневного труда профессионалов, которые стремятся предложить заказчикам не просто оборудование, а готовое работающее решение.

Выбирая блочную сборку IRONMAC, вы выбираете уверенность в завтрашнем дне, стабильность производственных процессов и экономию ресурсов. Надёжность, проверенная на всех этапах – от комплектации до финального запуска, – становится вашим конкурентным преимуществом. Доверьте свою пневматику экспертам, и она прослужит вам долгие годы без сбоев и простоев.
