Современное мебельное и деревообрабатывающее производство немыслимо без автоматизации раскройных работ. Даже незначительное сокращение отходов при резке плитных материалов окупает внедрение специализированного ПО. Программа «БАЗИС-Раскрой» сочетает наглядный интерфейс с математически выверенными алгоритмами, позволяя формировать карты раскроя, максимально учитывающие технологические ограничения оборудования и организационные особенности цеха.
Почему «БАЗИС-Раскрой» превосходит ручной подбор схем?
Встроенный постпроцессор преобразует готовые карты в управляющую программу (УП) для пильных центров с ЧПУ. Это исключает необходимость использовать штатный оптимизатор станка — все настройки (ограничения по поворотам полос, минимальные отступы от края, ориентация первых резов) задаются непосредственно в модуле. В результате формируются корректные траектории реза без ошибок переноса данных.
Ключевое отличие от форматно-раскроечных станков с ручной подачей: на пильных центрах количество поворотов полосы жёстко лимитировано системой управления (обычно 4–5). Программа автоматически соблюдает эти лимиты, строя гильотинные схемы — только сквозные прямые резы, без внутренних вырезов.
Раскрой пакетов и отдельных плит: гибкие сценарии
Пильный центр может кроить как единичные листы, так и пакеты из нескольких плит одновременно. В «БАЗИС-Раскрой» реализовано два алгоритма на выбор:
-
Только пакетный раскрой — если количество деталей в задании не кратно числу листов в пакете, программа увеличивает его до ближайшего кратного значения. Избыточные заготовки автоматически отправляются на виртуальный склад и используются при последующих раскроях.
-
Смешанный режим — сначала формируются карты для пакетов, затем для оставшихся плит (количество которых не кратно пакету) создаются отдельные карты под раскрой на форматно-раскроечном оборудовании.
Такая логика позволяет оптимально загружать дорогостоящие пильные центры, не простаивая в ожидании накопления целого числа пакетов.
Умная сортировка и борьба с «саблевидностью»
Одна из частых проблем при раскрое длинномерных или узких деталей — коробление заготовок («саблевидность»). Модуль предлагает несколько алгоритмов размещения на плите, включая вариант, при котором все узкие и длинные панели концентрируются в средней части листа. Это значительно снижает риск деформации и брака.
Дополнительно учитывается:
-
направление текстуры материала для каждой детали;
-
стандартные размеры плит из базы;
-
наличие полезных обрезков на складе;
-
величина отступа от края плиты;
-
припуски и ориентация первого реза.
В одном сеансе можно получить альтернативные варианты карт с разным направлением первых резов и сравнить их эффективность.
Визуализация и ручное редактирование
Программа отображает не только линии резов, но и контуры деталей — это особенно важно при раскрое столешниц, постформинга или элементов с криволинейными кромками. Доступен как площадной, так и линейный режим отображения.
Если автоматически построенная карта требует корректировки, предусмотрено ручное редактирование: можно переместить детали, изменить порядок резов или ориентацию. При этом система контролирует соблюдение гильотинности и ограничений станка.
Для оператора формируется список технологической последовательности резов с маркировкой готовых панелей (с какой стороны от пильного диска — справа или слева — они находятся). Это ускоряет съём деталей и снижает количество ошибок.
Двухуровневый раскрой и «текущие обрезки»
Многие производства используют две стадии: сначала плиты распускаются на полосы, затем полосы — на готовые детали. «БАЗИС-Раскрой» поддерживает такой двухуровневый режим, позволяя разделить операции между двумя станками или выполнить их на одном оборудовании за два прохода.
Режим «текущие обрезки» работает по принципу приоритета: вначале кроятся пакеты из нескольких целых плит, а на образовавшихся остатках размещаются панели, не вошедшие в основной пакетный раскрой. Это сокращает количество неликвида на складе.
Штабелирование (формирование карт с учётом реальной последовательности прохождения деталей по циклу) позволяет избежать путаницы при передаче заготовок между участками.
Дополнительный список и база временного хранения
Для рационального использования обрезков в модуле ведутся два списка панелей:
-
Основной — детали текущего заказа.
-
Дополнительный — детали из следующего заказа или наиболее востребованные на производстве.
После раскроя основного списка программа пытается разместить элементы из дополнительного списка на полученных остатках. Раскроенные «дополнительные» панели сохраняются в базе временного хранения. При формировании нового заказа система автоматически проверяет наличие деталей на этом складе и, если они найдены, исключает их из плана раскроя.
Критерии оптимизации: вы задаёте приоритеты
Алгоритм перебирает тысячи вариантов карт, но выбор лучшей происходит по семи критериям, приоритет которых настраивает пользователь. Можно минимизировать:
-
общий процент отходов;
-
количество используемых листов;
-
число поворотов полосы;
-
длину первого реза;
-
количество некратных остатков и т.д.
Переназначение приоритетов позволяет идеально сбалансировать экономию материала и технологичность карт под конкретный парк оборудования.
Черновой раскрой с припусками
Технология предварительного раскроя с последующим чистовым фрезерованием и облицовкой кромок требует задания припусков. В «БАЗИС-Раскрой» можно указать величину припуска на каждую сторону заготовки, а также выбрать, какие размеры выводить на картах: черновые, чистовые или оба варианта.
Для криволинейных деталей реализован автоматический учёт припусков со стороны выступающих частей контура — это важно при производстве столешниц сложной формы.
Автоматический подбор оптимальной партии
Если заказ включает большое количество одинаковых изделий, опция подбора оптимальной партии разбивает общий объём на несколько групп так, чтобы для каждой группы сформировались наиболее эффективные карты раскроя (согласно заданным критериям). Это позволяет равномерно загрузить оборудование и избежать пиковых нагрузок.
База полезных обрезков — как она работает
База формируется автоматически на основе заданных параметров отбора (минимальный размер, процент полезной площади и т.д.). При каждом раскрое программа сначала проверяет наличие подходящих обрезков в базе и только если их недостаточно — запускает рез целых плит.
Для соответствия базы реальным остаткам на складе предусмотрены инструменты ручной корректировки: можно удалить израсходованные обрезки, изменить их фактические размеры после зачистки кромок или добавить неучтённые.
Интеграция и экспорт данных

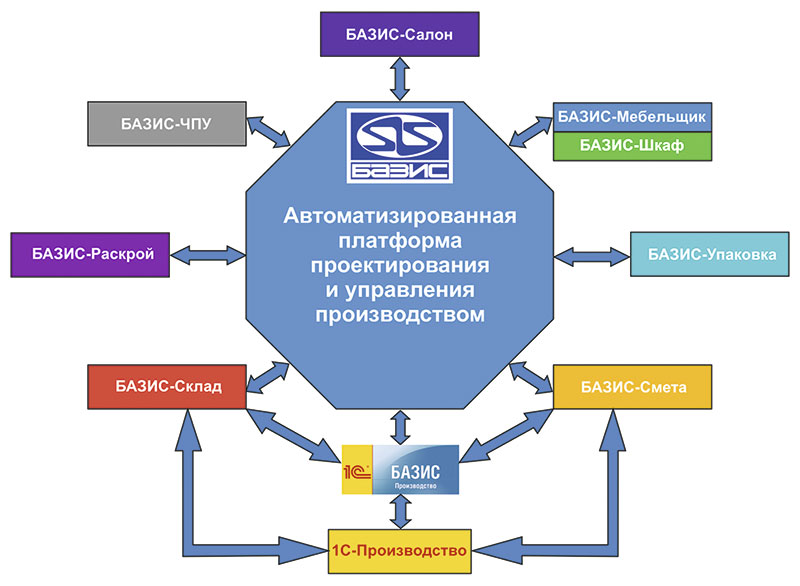

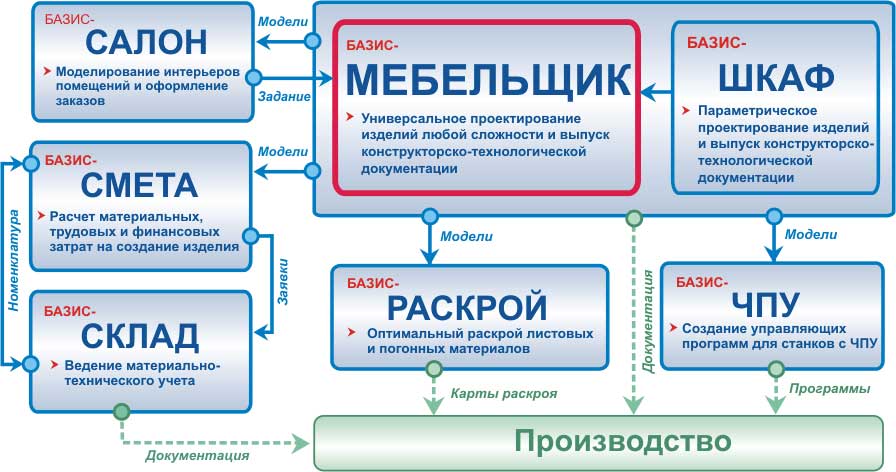

Модуль обменивается информацией с другими системами через форматы *.txt, *.xls, *.doc. Это позволяет встраивать «БАЗИС-Раскрой» в существующую ERP-систему или передавать спецификации в бухгалтерские программы.
Автоматическое формирование бирок (этикеток) для деталей — с штрих-кодом, текстовыми параметрами, номером заказа — ускоряет сортировку и отгрузку. Пользователь настраивает состав выводимых данных.
Для тех случаев, когда необходимо перекроить уже готовые карты с другими критериями оптимизации (например, после изменения приоритетов), предусмотрен каскадный повторный раскрой.
Итог: для кого и зачем
«БАЗИС-Раскрой» — это полноценная среда подготовки производственных заданий для пильных центров и форматно-раскроечных станков. Она подходит:
-
мебельным фабрикам с серийным выпуском;
-
цехам постформинга и производства столешниц;
-
предприятиям, работающим с криволинейными деталями;
-
любым производствам, где важно снизить расход ЛДСП, МДФ, фанеры или пластика.
Главные результаты внедрения — экономия материала до 15–30% (за счёт плотной укладки и использования обрезков), сокращение времени на ручной подбор карт и исключение ошибок при переносе данных на станок. А благодаря гибкой настройке критериев и поддержке двухуровневого раскроя программа остаётся эффективной даже при нестандартных технологических процессах.
