Оснастка для металлообработки. Что выбрать?

Сравнение типов станочной оснастки: какой патрон выбрать для точной обработки?

В металлообработке оснастка для закрепления режущего инструмента — не менее важна, чем сам станок. От того, насколько надёжно и точно зафиксирована фреза или сверло, зависят виброустойчивость, качество поверхности и ресурс инструмента. На рынке представлены десятки решений, но львиную долю заявок закрывают пять основных типов: цанговые патроны ER, термооправки, патроны Weldon, классические фрезерные патроны и гидравлические системы. У каждого есть свои сильные и слабые стороны. Рассмотрим их подробно, опираясь на реальный производственный опыт.

1. Цанговый патрон типа ER – народный универсал

Самый распространённый тип оснастки на любом предприятии — это цанговый патрон с системой ER (например, ER16, ER25, ER32). Его популярность объясняется простотой, низкой ценой и гибкостью: одна оправка с помощью сменных цанг охватывает широкий диапазон диаметров хвостовиков (обычно шаг 0,5 или 1 мм). Зажим осуществляется гайкой, которая обжимает цангу через конические поверхности.

Преимущества:

• Низкая стоимость как самого патрона, так и расходных цанг.

• Универсальность — подходит для сверл, метчиков, фрез, зенкеров.

• Быстрая ручная смена инструмента без специнструмента (достаточно двух ключей).

• Компактность — небольшой наружный диаметр позволяет работать в труднодоступных местах.

Недостатки:

• Не самое высокое усилие зажима — при больших нагрузках возможно проскальзывание.

• Биение зависит от качества цанги: стандартные дают 0,02–0,05 мм, прецизионные (класс UP) — около 0,01 мм. В реальности на старом патроне может быть и 0,03–0,05 мм.

• Требует периодической замены цанг — при износе конических поверхностей точность падает.

• При сильном затягивании гайка может заклинить.

Вердикт: идеальный выбор для черновой обработки, мастерских с частой сменой инструмента разного диаметра и там, где сверхточность не требуется. Но для чистового фрезерования закалённых сталей или обработки с большим вылетом лучше посмотреть в сторону других решений.

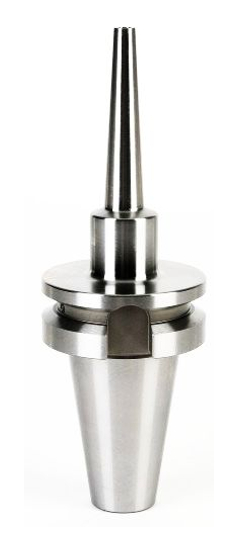

2. Термопатроны (термооправки) – точность ценой удобства

Термопатрон работает на принципе температурного расширения. Оправку нагревают индукционной установкой до 200–300 °C (иногда докрасна), металл расширяется, вставляется хвостовик инструмента, а затем патрон быстро охлаждается сжатым воздухом. При остывании оправка обжимает инструмент с огромной силой.

Плюсы:

• Максимальная радиальная точность — биение не превышает 0,003–0,005 мм.

• Очень высокий момент затяжки — инструмент не вырвать даже при тяжёлом фрезеровании.

• Тонкостенная конструкция — позволяет работать на большом вылете (до 6–8 диаметров оправки), что незаменимо при обработке глубоких полостей.

• Отсутствие выступающих частей — ни гайки, ни винтов, что исключает дисбаланс на высоких оборотах.

Минусы:

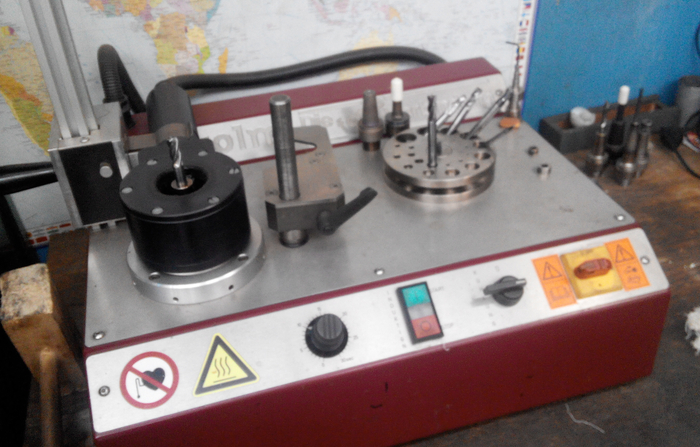

• Требуется специальная термоусадочная машина (стоимость от 1000 долларов), что доступно не каждому цеху.

• Для каждого диаметра инструмента нужна своя оправка — никаких универсальных цанг. Это увеличивает парк оснастки.

• Процесс нагрева и охлаждения занимает 10–30 секунд на одну операцию, плюс ожидание остывания. При частой смене инструмента это замедляет работу.

• Есть риск перегрева — при неправильном режиме можно отпустить закалку самой оправки или повредить инструмент (например, твердосплавную монолитную фрезу).

• Горячая оснастка требует осторожности — обычно используют плоскогубцы или термостойкие перчатки.

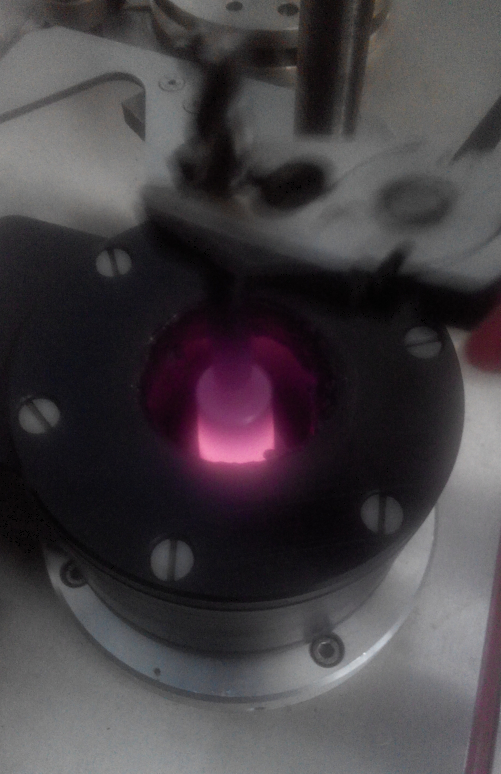

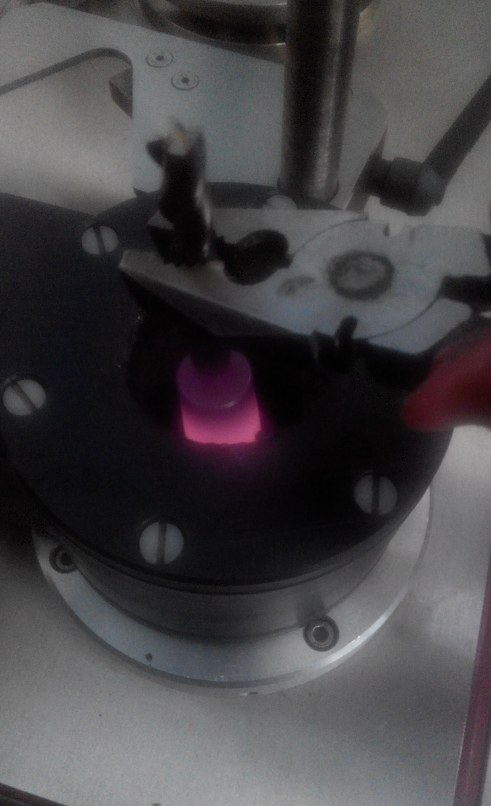

Личный опыт: работать с термопатронами — удовольствие ниже среднего. Машина разогревает оправку до красного каления за пару секунд, затем надо быстро вставить фрезу плоскогубцами, не обжечься, а потом дуть воздухом. Для серийного производства, где одна фреза работает часами, термооправки оправданы. Для единички — мучение.

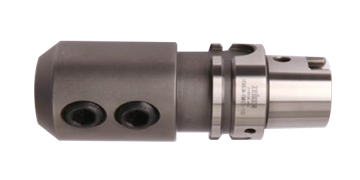

3. Патроны Weldon – для тяжёлого корпусного инструмента

Система Weldon (по имени фирмы-разработчика) использует хвостовик с лысками (плоскими площадками). В корпусе оправки есть один или два установочных винта, которые вкручиваются прямо в эти лыски, предотвращая проворот инструмента.

Достоинства:

• Абсолютная защита от проворота — винты жёстко фиксируют хвостовик. Идеально для фрез с твёрдосплавными пластинами, расточных оправок, зенкеров.

• Простая конструкция и низкая цена.

• Надёжность даже при ударных нагрузках и прерывистом резании.

Недостатки:

• Биение невысокое — от 0,02 до 0,05 мм и более, так как точность зависит от положения лысок и затяжки винтов.

• Неравномерный зажим — винты создают точечную нагрузку, что может вызвать микро-изгиб инструмента.

• Трудоёмкая смена: нужно откручивать и закручивать винты, следить за моментом.

• При частой замене винты изнашиваются (срываются шлицы) и требуют замены.

Где применяют: в основном для черновой обработки стальных заготовок на мощных фрезерных станках, где другие типы патронов не держат нагрузку. Для точного фрезерования не подходит.

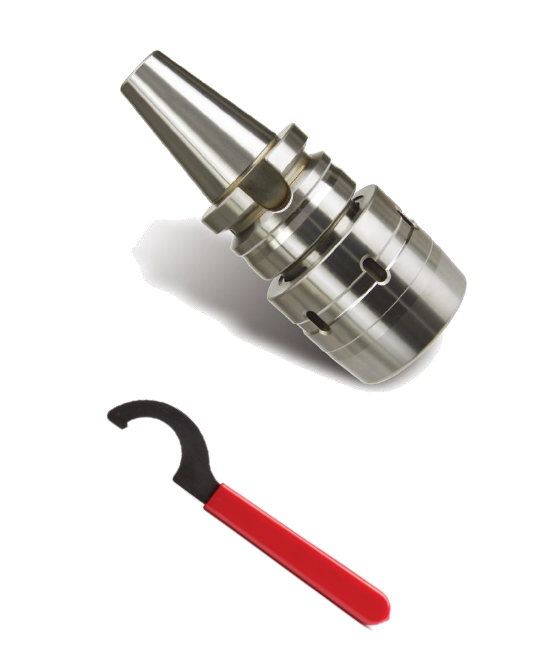

4. Фрезерный патрон (шлицевой) – надёжная классика

Фрезерный патрон — это конструкция с цангой особого типа (обычно конусность 4–6°) и затяжкой накидной гайкой с помощью специального ключа с трещоткой или шарнирным механизмом. Такие патроны часто идут в комплекте с фрезерными станками с ручным управлением.

Сильные стороны:

• Высокое усилие зажима благодаря многозаходной гайке и большому конусу.

• Хорошая точность — биение в пределах 0,008–0,015 мм у качественных моделей.

• Надёжность — меньше люфтов, чем в ER, и нет слабых элементов типа пружинных цанг.

• Умеренная цена (дороже ER, но дешевле гидравлики).

Слабые стороны:

• Медленная смена инструмента — нужно прилагать заметное физическое усилие, иногда использовать удлинитель ключа.

• Цанги для фрезерных патронов дороже, чем ER, и ассортимент диаметров уже.

• Сам патрон имеет больший наружный диаметр по сравнению с ER, что ограничивает доступ в узкие зоны.

Фрезерный патрон — золотая середина между ценой, точностью и силой зажима. Многие механики считают его надёжнее ER, особенно при работе с крупными концевыми фрезами (диаметром 16–32 мм).

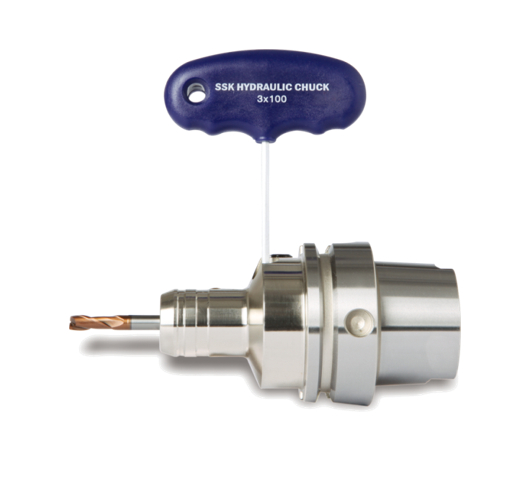

5. Гидравлический патрон – технологичный лидер

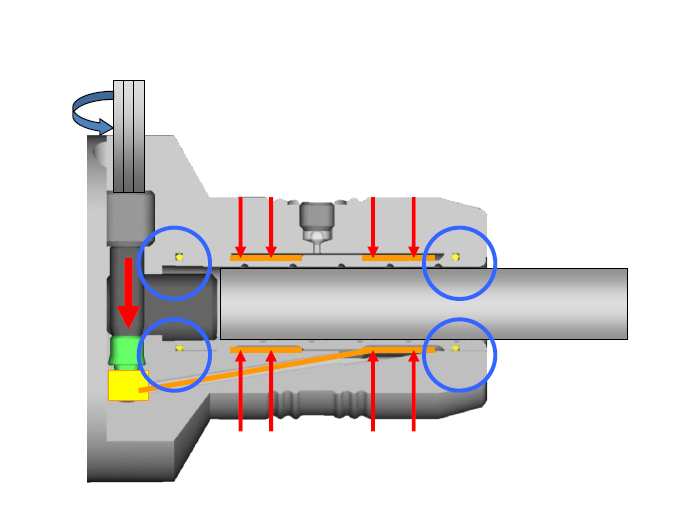

Гидропатрон — это вершина эволюции зажимной оснастки. Внутри корпуса находится масляная полость и тонкостенная втулка (мембрана). При вращении зажимного винта (обычно под шестигранник) поршень сжимает масло, которое равномерно деформирует втулку, обжимая хвостовик инструмента по всей окружности.

Плюсы гидравлики:

• Рекордно низкое биение — 0,003–0,005 мм даже у недорогих моделей, у премиум-брендов до 0,001 мм.

• Постоянное усилие зажима по всей длине контакта — инструмент не получает деформаций.

• Моментальная и лёгкая смена инструмента: достаточно повернуть винт двумя пальцами — никаких ключей и плоскогубцев.

• Демпфирование вибраций — масляный слой гасит микро-колебания, что увеличивает стойкость инструмента и улучшает чистоту поверхности.

• Высокая допустимая скорость вращения (хорошо отбалансированы).

Минусы:

• Высокая цена: сам патрон стоит в 3–5 раз дороже ER-аналога, а сменные цанги (втулки) тоже недешёвые.

• Чувствительность к загрязнениям — грязь на хвостовике может повредить мембрану.

• Ремонт сложный и дорогой — при утечке масла проще купить новый патрон.

• Ограниченный диапазон зажима: обычно одна втулка охватывает всего 0,5–1 мм (например, Ø8–9 мм), для каждого размера нужна своя.

Несмотря на стоимость, гидравлические патроны становятся стандартом на высокоточных обрабатывающих центрах (ЧПУ) и в производстве пресс-форм. Лично я считаю гидропатрон абсолютным фаворитом: смена инструмента происходит легко и приятно, а качество обработки — на недосягаемом для ER уровне.

Сравнительная таблица характеристик

Рекомендации по выбору

Для большинства универсальных работ (сверление, зенкерование, фрезерование без жёстких допусков) оптимальны цанговые патроны ER — дешево и сердито. Если вам нужна высокая точность (допуски IT7–IT8) и вы работаете с малыми фрезами (2–6 мм) — присмотритесь к гидравлике или термопатронам. Для мощной черновой обработки с большими фрезами на лысках — Weldon. Фрезерный патрон — хороший компромисс, если бюджет ограничен, а точность требуется выше, чем даёт ER.

На моём производстве самый популярный тип остаётся цанговым ER — он встречается на каждом станке. Но когда нужна чистота зеркала или работа с дорогим инструментом, без гидравлики не обойтись. Выбирайте оснастку под конкретную задачу, и тогда станок раскроет свой потенциал на 100%.

Статья подготовлена на основе практического опыта работы с металлообрабатывающим оборудованием.
