Выбор листогибочного пресса: геометрические параметры, усилие и производительность

Как выбрать листогибочный пресс: полный разбор геометрических параметров и усилий

Приобретение листогибочного пресса — ответственный шаг для любого металлообрабатывающего производства. Ошибка на этапе выбора геометрических характеристик станка может привести к тому, что часть номенклатуры деталей станет невозможно изготовить, а производительность упадет в разы. В этой статье мы детально разберем, на какие геометрические параметры обращать внимание в первую очередь, как они связаны между собой и какие подводные камни вас поджидают.

Почему геометрия важнее паспортных цифр

Многие покупатели смотрят только на максимальное усилие и длину гиба, забывая о других размерах. В результате станок формально подходит, но на практике оказывается неудобным: длинная заготовка упирается в боковые стойки, сложный профиль не входит в раскрытие, а для глубокой гибки не хватает хода балки. Чтобы этого избежать, оценивайте листогиб как единую пространственную систему.

1. Длина гиба — основа выбора

Длина гиба (иногда называют «ширина между упорами» или «рабочая длина стола») — это максимальный размер заготовки, который можно согнуть за один проход. Параметр напрямую зависит от длины станины и инструмента (пуансона и матрицы).

На что влияет:

• Возможность обрабатывать длинномерные детали без перестановки.

• Производительность: чем длиннее гиб, тем меньше операций при работе с крупными листами.

Рекомендация: ориентируйтесь на самые длинные детали в вашей производственной программе плюс 10–15% запаса. Например, если максимальная длина заготовки — 2000 мм, берите пресс на 2500 мм. Запас позволит использовать кромкогибы и работать с разными схемами гибки.

Частая ошибка: покупка станка ровно под максимальную деталь. При реальной гибке инструмент может не дойти до края из-за зон крепления или особенностей заднего упора. Всегда закладывайте допуск.

2. Ход верхней балки — свобода для сложных профилей

Ход балки — это максимальное вертикальное перемещение верхнего инструмента (пуансона) относительно нижней матрицы. Измеряется обычно в миллиметрах. Чем больше ход, тем выше «потолок» для работы с высокими деталями и глубокими гибами.

Когда нужен большой ход:

• Гибка коробчатых и П-образных профилей с высокими полками.

• Использование высоких пуансонов или специальных матриц.

• Многоугловая последовательная гибка, когда деталь «растет» вверх.

Типичное значение: у прессов с усилием 100–200 тонн ход обычно 200–400 мм. Для специальных задач бывает до 600 мм и более.

Совет: оценивайте не только ход, но и максимальное раскрытие (см. далее) — эти параметры связаны. Иногда производитель указывает ход, а реальное пространство для детали ограничено именно раскрытием.

3. Максимальное усилие гиба — таблицы и расчеты

Усилие — это тоннаж, который пресс может развить на заданной длине гиба. Но важно понимать: усилие зависит от толщины металла, ширины раскрытия матрицы (V), способа гибки и предела прочности материала. Нельзя просто взять и сказать «пресс на 100 тонн гнет 5 мм сталь». Надо уточнять: при какой длине гиба и ширине канавки.

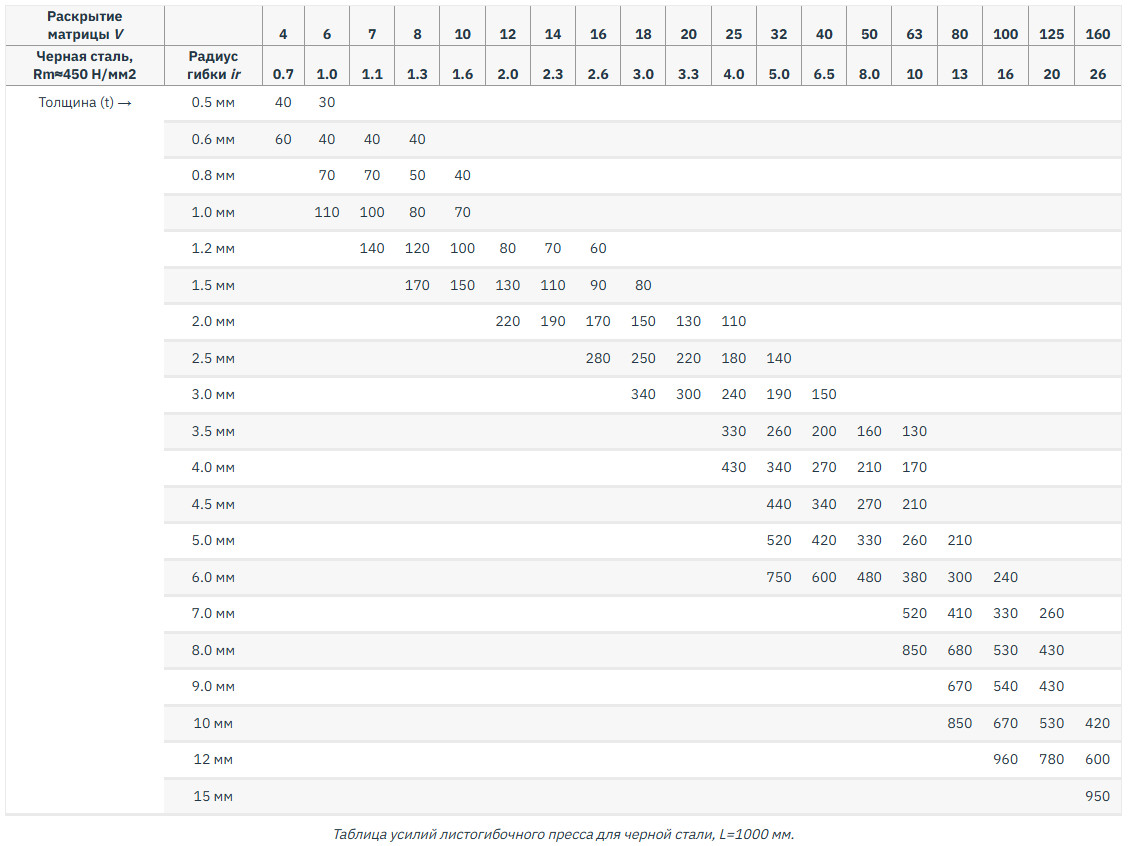

Ниже приведена таблица требуемых усилий (в тоннах) для гибки листовой черной стали (Rm≈450 Н/мм²) на длине 1000 мм при воздушной гибке. Раскрытие матрицы V указано в мм. Толщина листа t — в мм. Пустые ячейки означают, что такая гибка либо невозможна, либо не рекомендована.

Как пользоваться:

• Выберите толщину вашего металла (t).

• Найдите рекомендуемое раскрытие матрицы V (обычно V ≈ 8×t для стали).

• На пересечении строки и столбца — усилие в тоннах на 1 метр гиба.

• Умножьте на реальную длину гиба (в метрах) и добавьте запас 20–30% на пиковые нагрузки.

Пример: гнём лист 3 мм, длина 2 метра. По таблице при V=20 мм усилие 190 т/м. Итого 190×2 = 380 тонн. Берем пресс на 500 тонн.

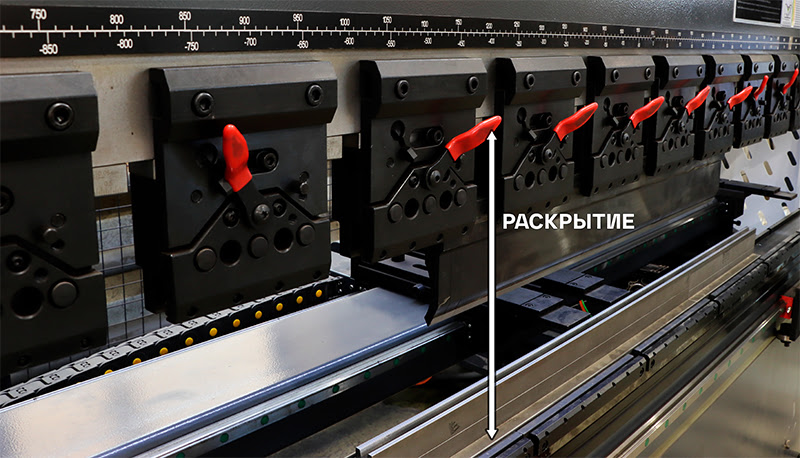

4. Максимальное раскрытие — пространство для маневра

Раскрытие — это расстояние между верхней балкой (в крайнем верхнем положении) и столом/матрицей. Измеряется обычно при отжатых упорах. Чем больше раскрытие, тем толще пакет заготовок можно заложить, выше пуансоны использовать и сложнее детали извлекать.

Практические следствия:

• Большое раскрытие (500–800 мм) позволяет гнуть короба высотой до 400–600 мм.

• Малое раскрытие (200–300 мм) подходит только для плоских деталей и простых углов.

Важно: раскрытие и ход балки — разные вещи. Ход — это на сколько перемещается балка от верхней мертвой точки до нижней. А раскрытие — это расстояние от балки до стола в верхней точке. Если у вас высокий пуансон, то фактический ход вниз будет меньше раскрытия минус высота инструмента.

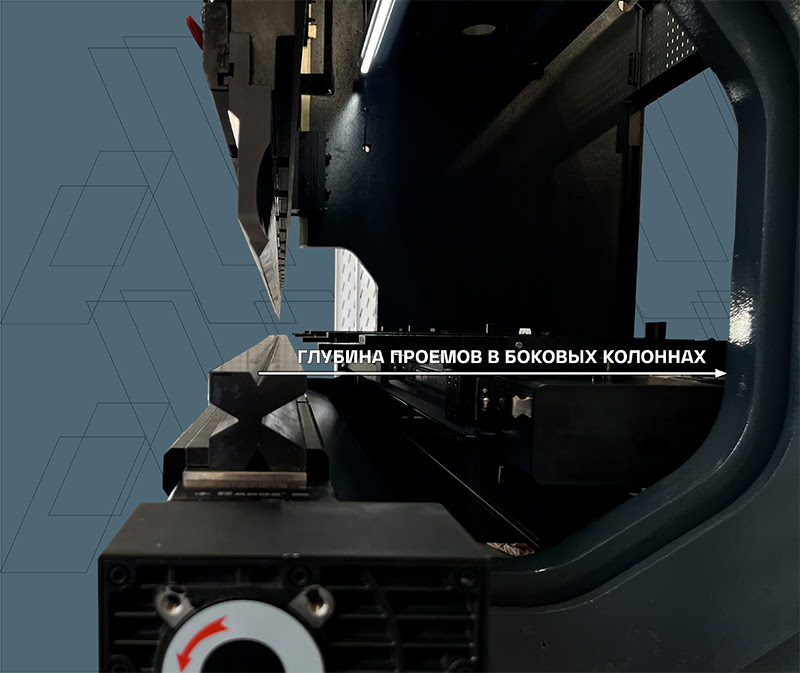

5. Глубина проемов в боковых колоннах (зев станка)

Этот параметр показывает, насколько далеко от края стола можно завести заготовку внутрь станка. Измеряется от внутренней поверхности боковой стойки до оси гибки (или до края матрицы). Иногда называют «глубиной горловины».

Зачем это нужно:

• Гибка деталей с уже отформованными бортами (например, коробов с высокими стенками).

• Изготовление замкнутых профилей, когда заготовка заводится сбоку.

• Использование специальных оснасток и угловых упоров.

Рекомендация: для универсальных работ выбирайте глубину не менее 300–400 мм. Для специализированных (например, гибка длинных обечаек) может потребоваться 600–800 мм. Учтите, что при увеличении глубины падает жесткость станины — производители находят баланс.

6. Расстояние между боковыми колоннами (свободный проход)

Этот размер определяет максимальную ширину листа, который можно пропустить между стойками при гибке. Формально длина гиба может быть 3 метра, но если расстояние между колоннами всего 2,5 метра, то гнуть лист шире 2,5 метров невозможно — он упрется в стойки. Исключение — гибка по краю, но это неудобно и опасно.

Нюансы:

• У С-образных рам (эксцентриковых листогибов) колонна одна — там ограничение по глубине.

• У двухстоечных прессов расстояние между колоннами должно быть больше максимальной ширины заготовки.

• Для радиусной гибки с боковыми упорами нужно еще больше места, чтобы развернуть деталь.

Золотое правило: расстояние между колоннами ≥ длина гиба. В идеале — на 200–300 мм больше, чтобы разместить боковые упоры и кромкогибы.

Как все параметры связаны между собой? Типичные конфликты

1. Длина гиба vs расстояние между колоннами. Если второй параметр меньше первого — вы не сможете гнуть длинные детали по всей длине. Проверяйте этот момент в спецификации.

2. Ход балки и раскрытие. Большой ход при малом раскрытии бесполезен — упираетесь в стол. Нужен баланс.

3. Усилие и раскрытие матрицы. Попытка согнуть толстый металл на слишком узкой матрице требует огромного усилия и разрушает инструмент. Всегда придерживайтесь правила V ≥ 8×t.

4. Глубина проема и длина гиба. На очень длинных станках глубина проема часто уменьшается к краям из-за конструкции станины. Уточняйте у производителя.

Практический алгоритм выбора пресса по геометрии

1. Соберите таблицу всех ваших деталей: максимальная длина гиба, толщина, материал, требуемый радиус, форма (короб, швеллер, обечайка).

2. Определите необходимую длину гиба с запасом 10–15%.

3. По самой толстой детали и материалу рассчитайте усилие по таблице (или онлайн-калькулятору). Умножьте на длину гиба. Добавьте 30% запаса — это паспортное усилие пресса.

4. Исходя из высоты самых высоких деталей (например, полка короба) рассчитайте необходимое раскрытие: высота детали + высота пуансона + 50–100 мм на извлечение.

5. Проверьте, чтобы ход балки был достаточен для вашей технологии (учтите, что при гибке на угол > 90° пуансон уходит глубже).

6. Оцените глубину проема: должна превышать максимальный размер детали в направлении «от края до линии гиба».

7. Убедитесь, что расстояние между колоннами больше максимальной ширины заготовки хотя бы на 100–200 мм.

8. Если станок предполагается использовать для радиусной гибки или с боковыми упорами — добавьте еще 200 мм к расстоянию между колоннами.

Заключение

Выбор листогибочного пресса — это не погоня за максимальными цифрами, а поиск баланса между шестью ключевыми геометрическими параметрами. Длина гиба, ход балки, усилие, раскрытие, глубина проемов и расстояние между колоннами — каждый из них может стать узким местом. Используйте таблицы усилий, делайте запас по тоннажу и не забывайте про пространство для маневра. Только тогда ваш листогиб будет работать эффективно, а производство — гибко реагировать на заказы любой сложности.

При возникновении сомнений закажите тестовую гибку у поставщика оборудования или воспользуйтесь симуляцией в CAD/CAM-системах для листогибов. Это дешевле, чем покупать станок, который не справляется с вашей реальной номенклатурой.
