Металлорежущее оборудование: полная классификация, виды и типы станков с ЧПУ

Полный обзор металлорежущего оборудования: от фрезерных центров до станков особой точности

В основе любого машиностроительного или приборостроительного производства лежит процесс обработки металлов давлением или резанием. Если штамповка и ковка создают заготовку, то именно металлорежущее оборудование доводит её до финальной геометрии, обеспечивая необходимую шероховатость и допуски. Под этим термином понимают специальные агрегаты, которые путём управляемого снятия стружки формируют деталь в соответствии с чертежом. Конфигурация, размеры и чистота поверхности готового изделия напрямую зависят от формообразующих движений — вращения шпинделя, перемещения суппорта или подачи стола.

Современный рынок предлагает десятки модификаций таких агрегатов. Чтобы не ошибиться при выборе, необходимо понимать, по каким принципам классифицируется металлорежущее оборудование: по назначению, массе, степени автоматизации или точности.

Основные виды металлорежущего оборудования по способу обработки

Несмотря на технологическое разнообразие, всё металлорежущее оборудование можно разделить на несколько крупных групп в зависимости от типа рабочего инструмента и кинематики.

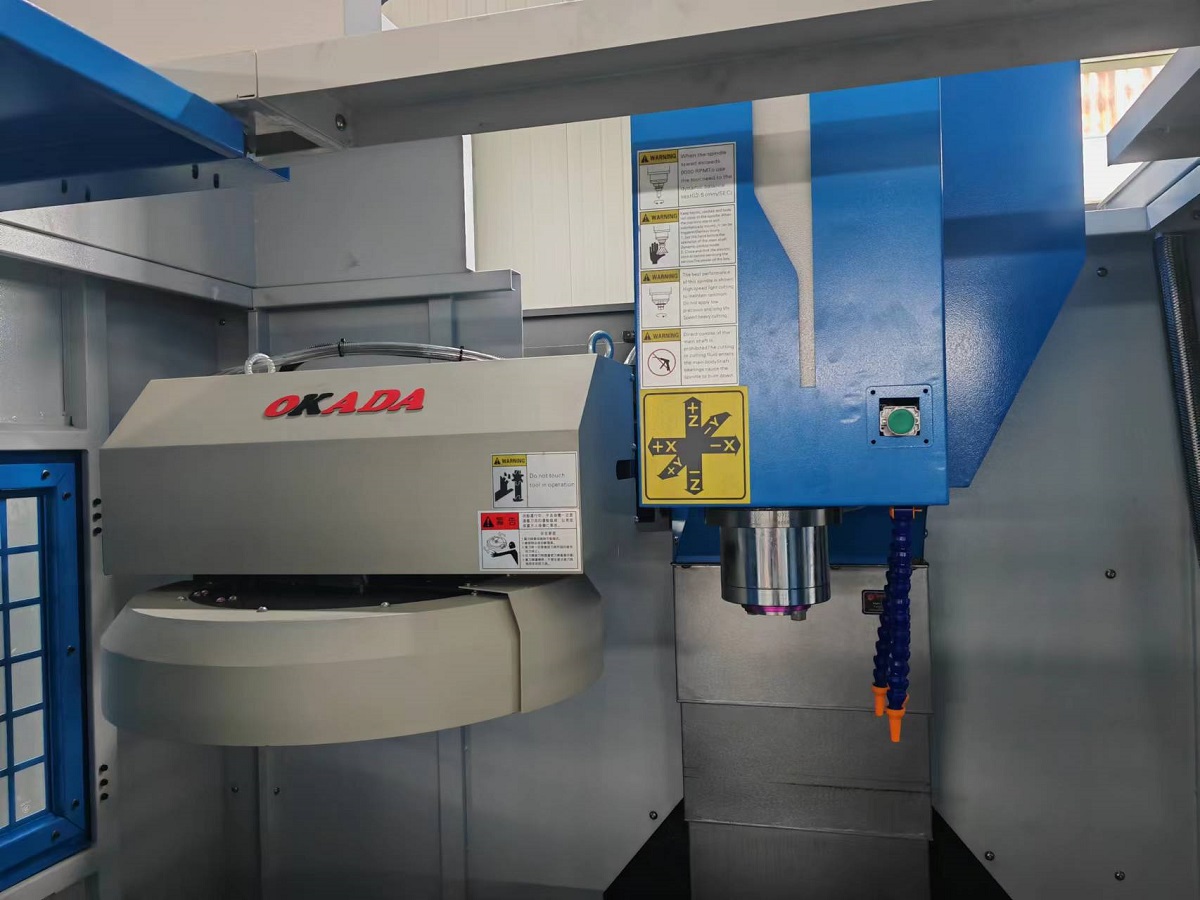

Фрезерные обрабатывающие центры и станки

Эта категория наиболее востребована для создания плоских и сложных фасонных поверхностей. Режущим инструментом здесь выступает фреза — многолезвийное устройство, которое вращается на высоких скоростях. Обрабатывающие центры с ЧПУ, в отличие от классических фрезерных станков, оснащены магазином инструментов и способны автоматически выполнять черновую и чистовую обработку за один цикл. С их помощью изготавливают корпусные детали, пресс-формы и турбинные лопатки.

Токарные станки по металлу

Данный тип предназначен для обработки тел вращения — валов, втулок, фланцев и дисков. Принцип работы отличается тем, что заготовка вращается, а резец движется линейно (продольно или поперечно). Современные токарные центры с револьверной головкой и приводным инструментом (ось C и Y) позволяют не только точить, но и сверлить, фрезеровать пазы и нарезать резьбу без переустановки детали. Это значительно ускоряет производственный цикл.

Автоматические устройства подачи прутка

Хотя это устройство часто считают вспомогательным, без него невозможно представить серийное производство на токарных автоматах. Прутковый податчик автоматически дозирует и подаёт длинномерный материал (пруток) в зону резания. Благодаря этому повышается общая производительность линии, сокращается время простоя и исключается влияние человеческого фактора на цикличность обработки.

Поворотные и наклонно-поворотные столы

Это важнейшие компоненты для многоосевой обработки. Они устанавливаются на фрезерные и сверлильные агрегаты для изменения ориентации заготовки в пространстве. Поворотные столы могут быть одно- или двухосевыми. Наклонно-поворотные модели позволяют обрабатывать деталь под сложными углами без использования специальных приспособлений, что критически важно для аэрокосмической и пресс-форменной промышленности.

Детальная классификация металлорежущих станков по конструктивным типам

Каждая из перечисленных выше групп неоднородна. Производители предлагают широкий спектр типоразмеров, адаптированных под разные задачи.

Разновидности вертикально-фрезерного оборудования

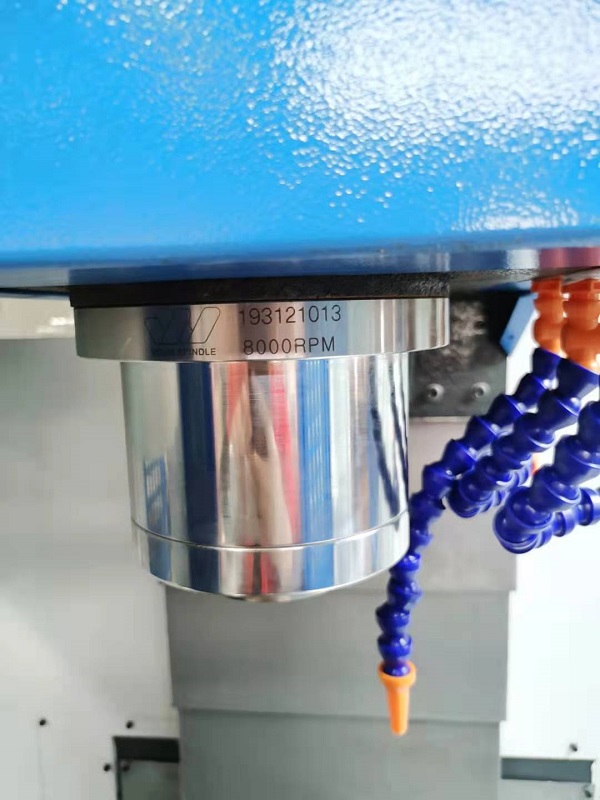

Станки с вертикальным расположением шпинделя наиболее компактны и популярны в мелкосерийном производстве. Среди них выделяют:

• Малогабаритные фрезерные станки — для мастерских, ремонта и обучения (настольные версии).

• Портальные обрабатывающие центры — крупногабаритные системы для обработки тяжелых плит, рам и кузовных деталей. Отличаются неподвижным столом и подвижной портальной рамой.

• Пятиосевые центры — высокотехнологичное оборудование с двумя поворотными осями (обычно наклонно-поворотный стол + ось шпинделя). Позволяют фрезеровать деталь с пяти сторон за один установ.

Горизонтально-фрезерные обрабатывающие центры с ЧПУ

Главное преимущество горизонтальной компоновки — эффективный отвод стружки и удобство работы с длинными заготовками. Такие станки делятся на:

• Беспаллетные системы (установка детали производится непосредственно на рабочий стол).

• Центры с автоматической сменой паллет. Это решение для автоматизированных цехов: пока на одной паллете идёт обработка, оператор закрепляет новую деталь на другой. Время смены заготовки сокращается до секунд.

Современные токарные и токарно-револьверные центры

Токарная группа также имеет внутреннюю градацию:

• Малогабаритные токарные станки (настольного типа) — для точного ремонта и единичного производства мелких деталей.

• Токарно-револьверные обрабатывающие центры — оснащены вращающейся бабкой с несколькими позициями для разных резцов и сверл. Идеальны для серийного выпуска сложных ступенчатых валов.

• Центры с контршпинделем и Y-осью. Наличие второй шпиндельной бабки (контршпинделя) позволяет выполнять полную обработку детали «с прутка» за два установа, автоматически передавая полуфабрикат. Ось Y и приводной инструмент дают возможность фрезеровать шпоночные пазы, лыски и внеосевые отверстия.

Типы поворотных столов для фрезерных станков

Данные узлы также подразделяются:

• по количеству осей: одноосевые (индексные) и двухосевые (полноценные наклонно-поворотные);

• по типу задней опоры: ручная поджимка или пневматическая для автоматизации;

• по конструкции шпинделя: одношпиндельные или многошпиндельные для одновременной обработки нескольких деталей;

• по методу крепежа: цанговый зажим для прутковых деталей или планшайба с Т-образными пазами для нестандартных заготовок.

Классификация металлорежущего оборудования по габаритам и массе

Размерный ряд оборудования напрямую связан с его мощностью и сферой применения:

• Тяжелые станки (массой от 10 до 100 тонн) — используются в энергомашиностроении и тяжелом станкостроении для обработки крупных отливок.

• Крупные станки (массой до 10 тонн) — встречаются на стандартных машиностроительных заводах (обработка блоков цилиндров, корпусов редукторов).

• Уникальные (особо тяжелые) станки — эксклюзивные агрегаты массой более 100 тонн, создаваемые под конкретный тип продукции (например, для обработки корпусов турбин гидроэлектростанций).

Классификация по уровню специализации (гибкость производства)

По способности переналаживаться на разные детали станки бывают:

1. Специальные — жестко заточены под одну операцию или размер детали. При смене модели изделия оборудование приходится переделывать. Эффективны на конвейерах с многолетним циклом выпуска.

2. Специализированные — предназначены для обработки заготовок одного типа, но разных типоразмеров (например, только коленчатых валов, но разной длины). Имеют регулируемые узлы.

3. Универсальные — самые распространенные в ремонтных и инструментальных цехах. На одном таком станке (например, универсально-фрезерном) можно обрабатывать плоскости, пазы, углы и фасонные поверхности, меняя лишь оснастку и режимы.

Категории точности металлорежущих станков

Точность — ключевой параметр для авиастроения и медицины. По ГОСТу выделяют пять классов:

• Н (нормальная точность) — стандартное оборудование для общего машиностроения, где допуски не превышают 0,05–0,1 мм.

• П (повышенная точность) — применяется в подшипниковой и инструментальной промышленности.

• В (высокая точность) — для финишной обработки прецизионных деталей.

• А (особо высокая точность) — используется в эталонных производствах и научных лабораториях.

• С (прецизионные станки) — специальная категория для выполнения операций с микронными и субмикронными допусками (до 0,001 мм). Работают в термоконстантных помещениях.

Уровень автоматизации: от ручного привода к интеллектуальным модулям

Эволюция металлорежущего оборудования шла по пути вытеснения человека из зоны резания.

• Ручные станки (с механической подачей). Все перемещения оператор задаёт маховичками. Требуют высокой квалификации, производительность низкая.

• Полуавтоматы. Цикл обработки автоматизирован (быстрые перемещения, рабочие подачи), но установка заготовки и её съем выполняются вручную. Хороши для серийного производства.

• Автоматические станки. Самостоятельно загружают пруток или заготовку, обрабатывают её по программе и выгружают готовую деталь. Оператору остается лишь контролировать работу группы станков.

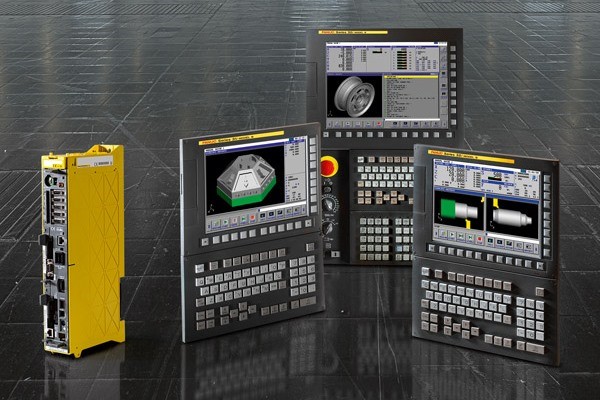

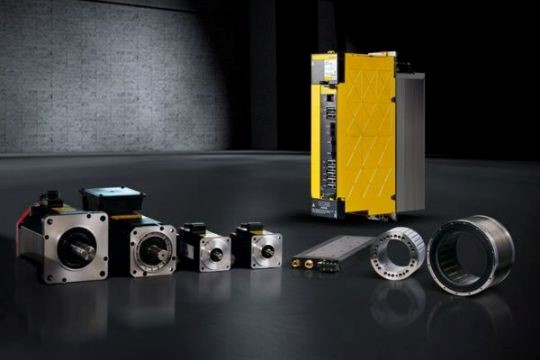

• Оборудование с ЧПУ (числовое программное управление). Управляющая программа в цифровом коде задаёт траектории всех движений, скорость вращения шпинделя и смену инструмента. Это золотой стандарт современной промышленности.

• Гибкие автоматизированные модули (ГАМ). Сочетают станок с ЧПУ, робота-манипулятора и складскую систему инструментов. ГАМ способны в автоматическом режиме переналаживаться на выпуск разных деталей без участия человека, обеспечивая работу «в темную смену».

Почему современный рынок выбирает станки с ЧПУ?

Сегодня наиболее востребованы именно обрабатывающие центры с числовым программным управлением. Причины очевидны:

1. Высокая повторяемость — все детали из партии идентичны, независимо от смены оператора.

2. Сложность — на станках с 5 осями можно создавать детали, которые невозможно изготовить на ручном оборудовании (крыльчатка, импеллеры).

3. Производительность — совмещение операций (фрезерование + сверление + нарезание резьбы) сокращает время цикла в 3–5 раз.

4. Интеграция в Industry 4.0 — станки с ЧПУ легко объединяются в сети, передают телеметрию и позволяют вести удаленный мониторинг загрузки.

Как выбрать металлорежущее оборудование: итоговые рекомендации

При подборе станка обращайте внимание на комплекс факторов:

• Тип производства (единичное, серийное, массовое).

• Максимальные габариты обрабатываемой детали.

• Требуемый класс точности (Н, П, В, А, С).

• Бюджет на автоматизацию (если средства ограничены, можно взять станок с ручной сменой паллет, а не полноценный ГАМ).

• Наличие сервисной поддержки и доступность расходного инструмента.

Помните: правильно классифицированное и выбранное металлорежущее оборудование — это не статья расхода, а стратегическая инвестиция в мощность и качество вашего производства. Современные агрегаты, особенно пятиосевые центры и токарные станки с контршпинделем, окупаются за 1–2 года за счёт снижения времени обработки и отсева брака.
