Максимальное усилие пресса: паспортная величина и реальные возможности. Расчет усилия гиба

При изучении технической стороны процесса гибки на листогибочных станках (Press Brake) ключевым параметром неизменно выступает усилие. Этот показатель может использоваться как абсолютная величина, выражаемая в тоннах (т) или килоньютонах (кН), так и в удельной форме – тоннах на метр (т/м) либо кН/м. Усилие бывает фиксированным ограничением, заложенным производителем, или функцией, зависящей от множества переменных. В данной статье мы детально рассмотрим основные понятия, связанные с усилием при гибке, и дадим практические ориентиры для безопасной эксплуатации оборудования.

Максимальное усилие пресса: паспортная величина и реальные возможности

Под максимальным усилием листогибочного пресса понимается постоянное значение, заданное заводом-изготовителем на этапе проектирования и производства. Важно осознавать: этот лимит не отражает физический предел прочности узлов станка – он намеренно занижен электронной системой управления, которая не позволяет превысить установленный порог. Такой инженерный подход создает эксплуатационный запас, компенсирующий неизбежный износ механизмов в процессе работы.

Поведение разных типов приводов с течением времени различается. Электромеханические листогибочные прессы практически не теряют своих характеристик на протяжении всего срока службы. Электроника жестко контролирует усилие, а механические компоненты (винтовые пары, серводвигатели) демонстрируют высокую стабильность. Поэтому можно с высокой уверенностью утверждать, что электромеханический пресс будет развивать заявленную тоннажность даже спустя годы интенсивной эксплуатации.

С гидравлическими системами ситуация сложнее. Гидронасос, распределительные клапаны и уплотнения цилиндров постепенно изнашиваются. Рабочая жидкость теряет свойства, возникают внутренние перетечки. В результате реально достигаемое усилие со временем снижается, и старый гидравлический пресс может уже не выходить на паспортные значения, которые были зафиксированы для нового оборудования. Владельцам таких станков стоит периодически проводить контрольные измерения и корректировать режимы гибки с учетом фактического состояния гидросистемы.

Максимальная нагрузка на систему крепления инструмента (т/м)

Это удельная характеристика, также определяемая производителем станка. Она показывает, какую распределенную нагрузку на один метр длины способна выдержать система фиксации пуансонов и матриц. Интересно, что произведение этого показателя на максимальную длину гиба станка обычно значительно превосходит абсолютное максимальное усилие пресса.

Рассмотрим наглядный пример. Имеется листогиб с паспортными 100 тоннами и длиной рабочей зоны 3 метра. На нем установлена система крепления Promecam, стандартно рассчитанная на 100 т/м. Это значит, что система крепления на всей трехметровой длине может воспринять распределенную нагрузку до 300 тонн – втрое больше, чем максимальное усилие самого пресса. Казалось бы, запас огромен. Но нельзя ориентироваться только на абсолютные тонны.

Возьмем другой пример: тот же пресс (100 т, 3 м) и матрицу с V-образным раскрытием 60 мм. Требуется согнуть стальную полосу толщиной 10 мм и шириной 300 мм. Расчетное необходимое усилие составляет менее 40 тонн, что значительно ниже возможностей пресса. Однако удельное усилие (сила, приходящаяся на метр длины гиба) превысит 110 тонн на метр. А это уже больше паспортных 100 т/м для системы крепления Promecam. Таким образом, хотя станок физически способен выполнить гибку, система крепления может получить повреждение из-за локальной перегрузки. Всегда нужно проверять оба параметра – и абсолютное, и удельное усилие.

Максимальная нагрузка на инструмент (пуансон и матрица)

Каждый элемент оснастки – пуансон и матрица – имеет свою допустимую удельную нагрузку, указываемую производителем. Для пуансона это значение обычно постоянно и не зависит от угла гибки. Для матрицы ситуация иная: чем острее угол, тем ниже допустимая нагрузка. Как правило, в технической документации приводят максимальное усилие для угла 90°, вне зависимости от фактического V-раскрытия матрицы. При гибке под более острыми углами следует пропорционально снижать усилие.

Важно понимать, что распределенная нагрузка на инструмент часто оказывается лимитирующим фактором. В большинстве случаев инструмент имеет меньшую допустимую нагрузку, чем система крепления. Однако бывают и исключения. Например, семейство систем Wila New Standard представлено разными исполнениями. Держатель радиусных вставок HU-124 (серия Premium) рассчитан на 250 т/м, а более простая система крепления New Standard Pro – только на 160 т/м. Если установить мощный держатель на более слабую базу, то слабым звеном окажется именно система крепления, а не инструмент. Всегда необходимо согласовывать характеристики всех компонентов технологической оснастки.

Все три описанные выше величины – максимальное усилие пресса, нагрузка на систему крепления и на инструмент – являются постоянными конструктивными параметрами. Они не зависят от условий гибки и задаются производителем на этапе изготовления оборудования и оснастки.

Усилие гибки как переменная функция

В отличие от статических ограничений, реальное усилие, необходимое для гибки конкретной детали, зависит от множества факторов. Точный расчет представляет собой сложную задачу, но для практической работы достаточно оценочных методов – таблиц, номограмм или эмпирических формул, чтобы не превысить допустимые нагрузки на станок, крепление и инструмент.

Наиболее распространенный вид гибки – воздушная (свободная). Для случая гибки под углом 90° действует упрощенная эмпирическая формула:

где PP – усилие (тонны), σbσb
​ – предел прочности материала (кгс/мм²), SS – толщина листа (мм), LL – длина гиба (мм), VV – ширина V-раскрытия матрицы (мм). Из этой формулы следуют важные практические выводы.

Жесткость и направление проката

Чем выше прочностные характеристики металла, тем большее усилие требуется для его пластической деформации. Нержавеющая сталь, высокопрочные легированные марки требуют значительно больших тоннажей по сравнению с обычной конструкционной сталью. Также имеет значение направление проката: гибка вдоль волокон (по направлению проката) требует меньших усилий, чем поперек. Это связано с анизотропией механических свойств листового металла.

Влияние толщины и V-раскрытия

Усилие гибки прямо пропорционально квадрату толщины металла – удвоение толщины увеличивает требуемое усилие в четыре раза. Одновременно усилие обратно пропорционально ширине раскрытия матрицы: чем шире V-образный ручей, тем меньше усилие. Оптимальное соотношение между толщиной листа SS и шириной раскрытия VV обычно выбирают в диапазоне от V=6SV=6S до V=12SV=12S в зависимости от требуемого радиуса гиба.

Разница между способами гибки

Для предварительной оценки усилия при других технологических схемах можно использовать следующие коэффициенты по сравнению с воздушной гибкой:

• Гибка в упор (калибровка с приложением усилия в конце хода) требует в 2–4 раза большего усилия.

• Чеканка (полное внедрение пуансона в матрицу с получением минимального радиуса) – от 5 до 10 раз выше.

Поэтому воздушная гибка наиболее экономична с точки зрения требуемой тоннажности и щадит оборудование.

Практические рекомендации

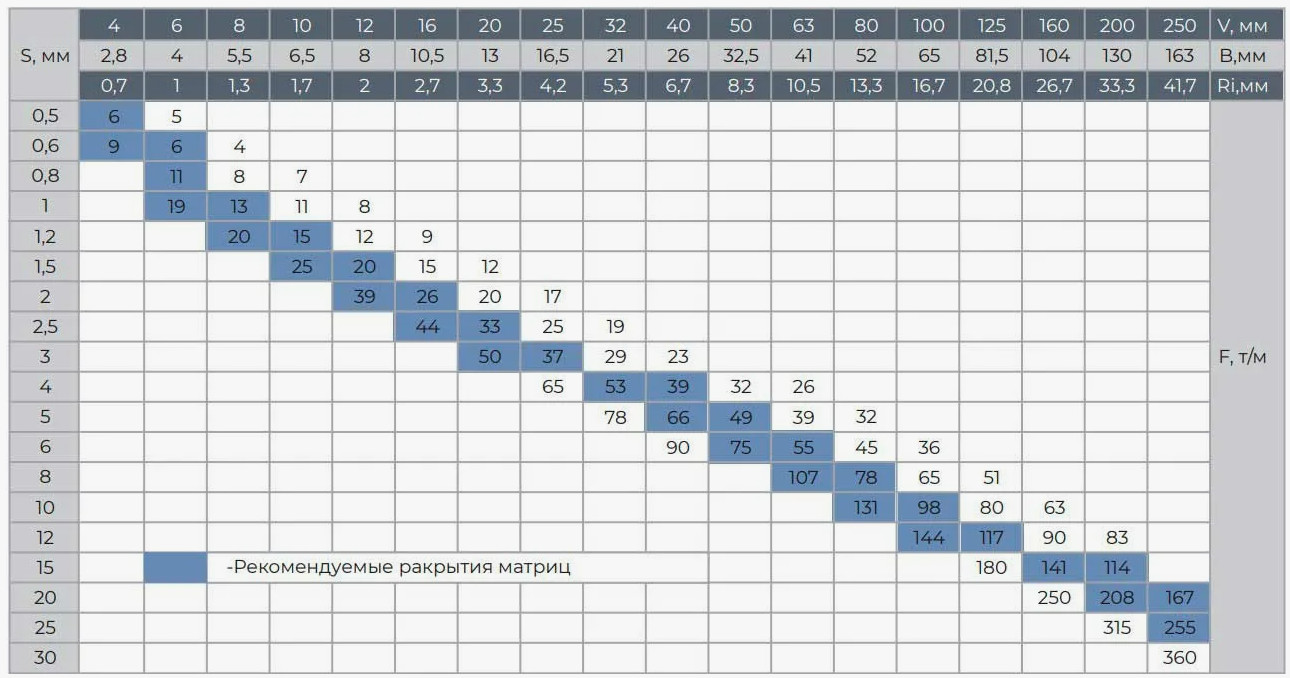

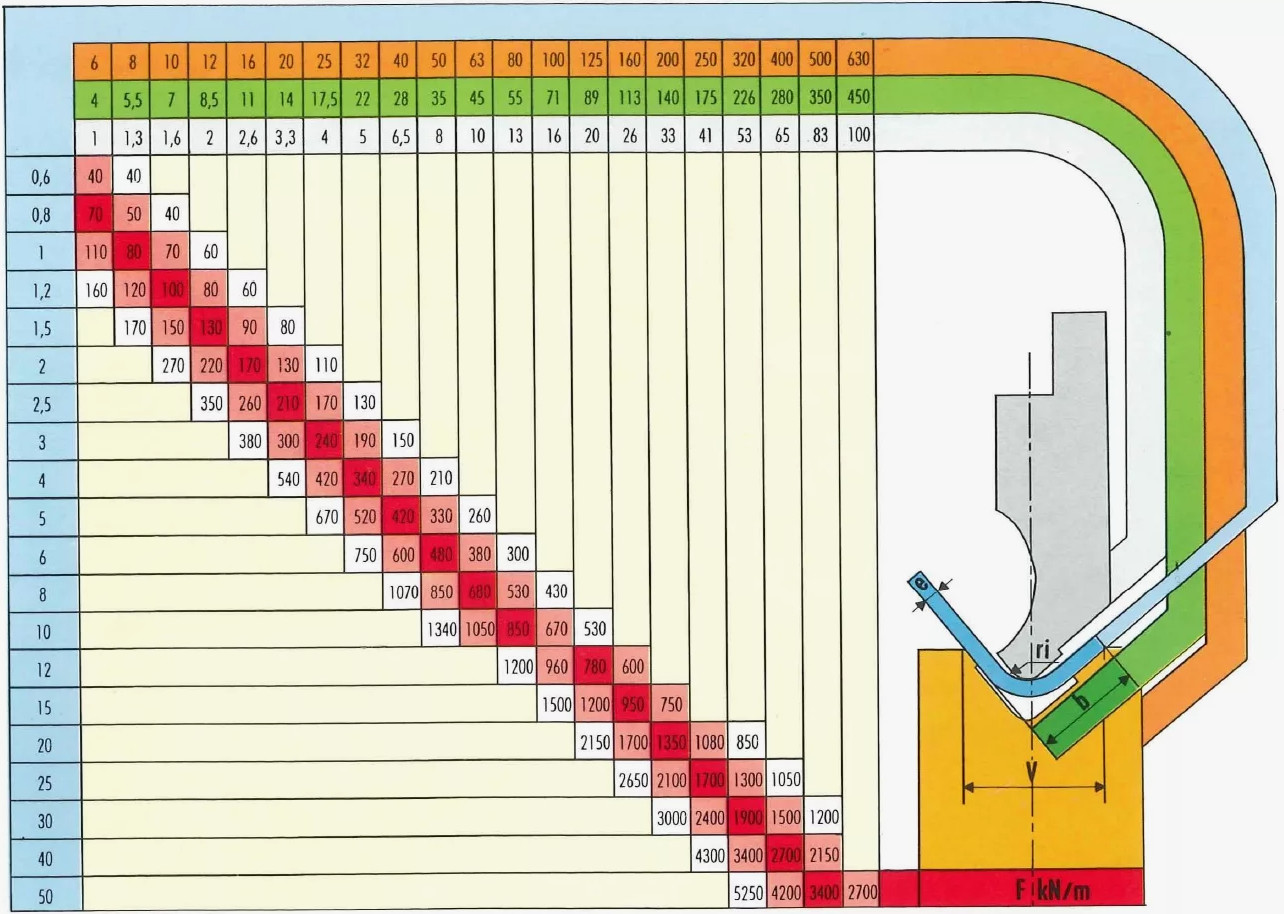

На производстве для быстрого определения необходимого усилия гибки удобно пользоваться готовыми таблицами, которые составляются для наиболее распространенных материалов (мягкая сталь, нержавейка, алюминий) и типовых толщин. Также существуют специальные расчетные линейки (слайд-рулетки) для листогибов, где совмещены шкалы толщины, ширины раскрытия и усилия. Многие современные ЧПУ-прессы имеют встроенные калькуляторы усилия, но даже в этом случае оператор должен понимать физический смысл параметров и контролировать, чтобы расчетное усилие не превышало допустимые нагрузки на систему крепления и инструмент.

Помните: превышение максимального усилия пресса обычно блокируется электроникой, но локальная перегрузка системы крепления или инструмента по удельному показателю (т/м) может остаться незамеченной и привести к поломке. Всегда оценивайте распределенную нагрузку, особенно при гибке коротких заготовок на длинном станке. Соблюдение этих правил обеспечит долговечность вашего листогибочного оборудования и безопасность работы.
