Как выбрать токарный станок с ЧПУ

Как выбрать токарный станок с ЧПУ: анализ ключевых параметров и типичные ошибки

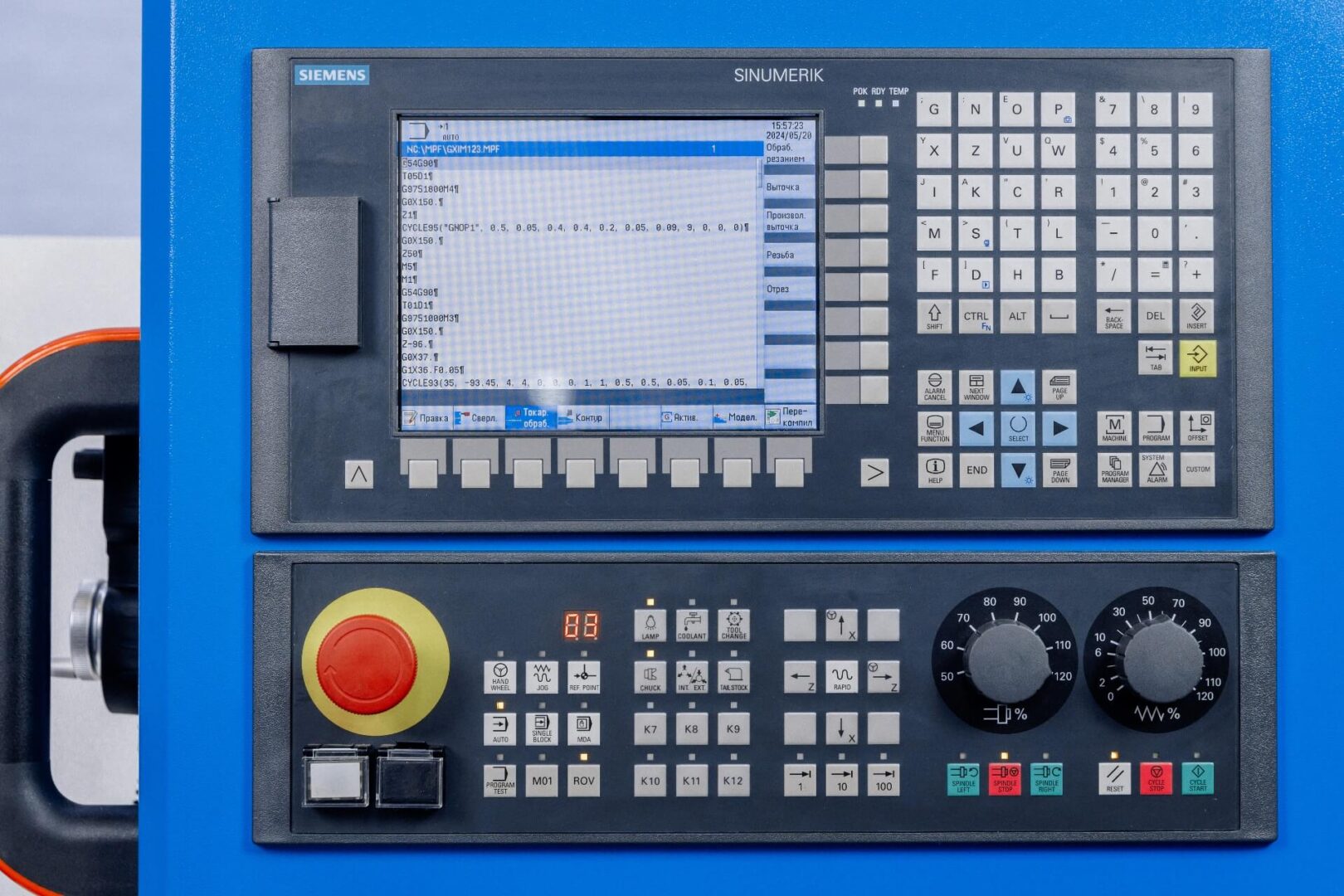

Приобретение токарного оборудования с числовым программным управлением – ответственный шаг, влияющий на производительность цеха и себестоимость продукции. Ошибки на этапе выбора приводят к двум последствиям: либо станок не справляется с нужными деталями, либо его потенциал используется лишь наполовину, а деньги потрачены зря. Чтобы этого избежать, стоит разобрать все значимые характеристики – от геометрии рабочей зоны до дополнительных опций, которые превращают станок в удобный производственный инструмент.

1. Максимальный диаметр и длина обработки: что скрывается за цифрами?

На первый взгляд всё просто: производитель указывает в спецификации «максимальный диаметр обработки – 400 мм» и «максимальная длина – 500 мм». Однако реальная возможность обработать крупную заготовку зависит от трёх факторов:

• эффективного хода по осям X и Z;

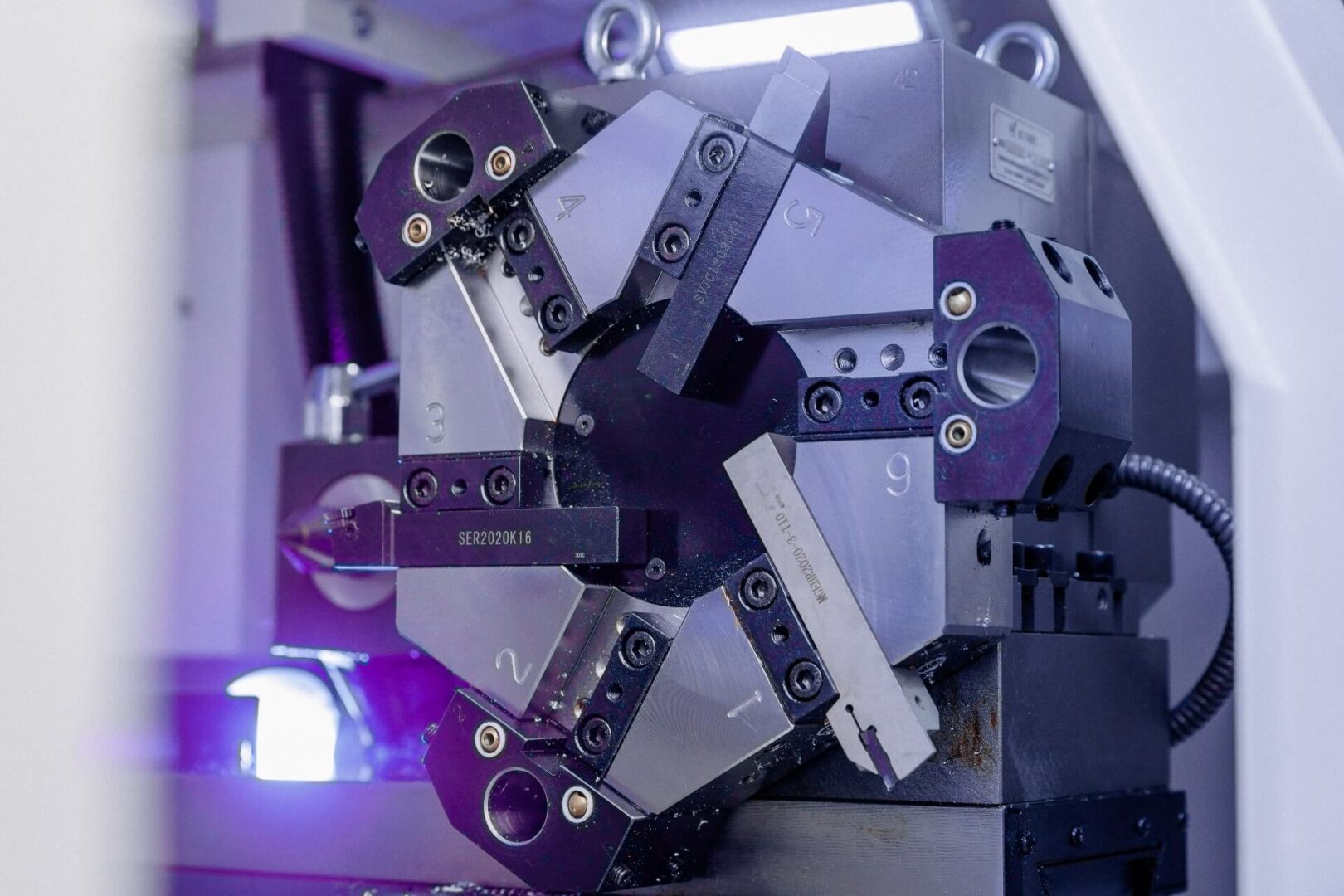

• конструкции револьверной головки и вылета резца;

• размеров патрона и типа кулачков.

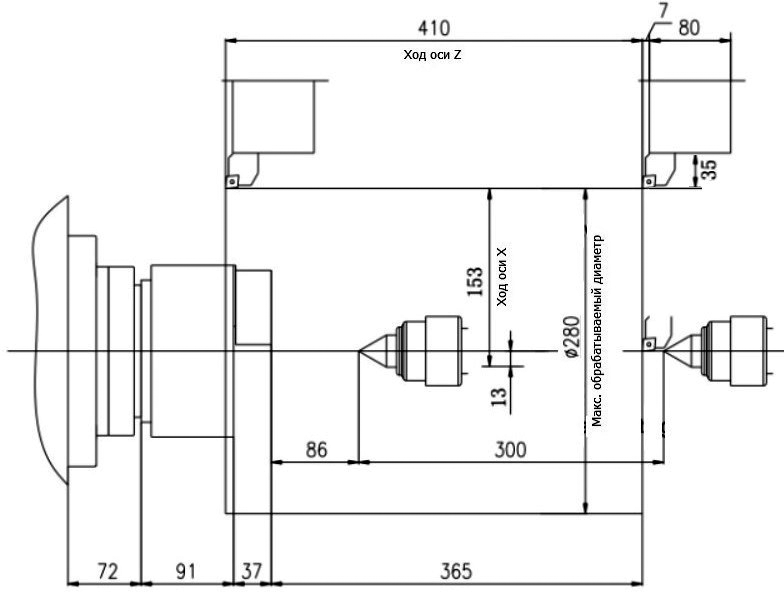

Часть хода по оси X уходит на то, чтобы вывести резец за ось вращения шпинделя, а по оси Z – на подход к патрону. Поэтому, если ваша деталь приближается к предельным значениям, обязательно изучите схему рабочей зоны. На ней видно, где физически заканчивается перемещение инструмента и не мешает ли патрон или задняя бабка.

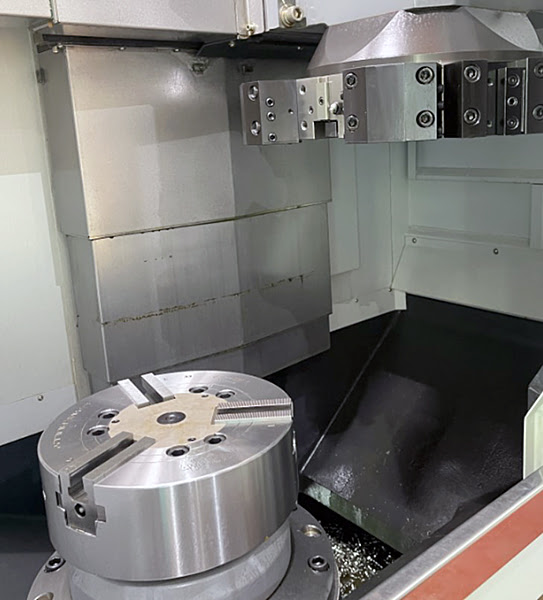

Практический совет: для деталей типа «фланец» с большим диаметром, но малой длиной лучше рассмотреть вертикальный токарный станок. В такой компоновке заготовка лежит на столе, сила тяжести помогает базированию, и не требуется мощный зажим.

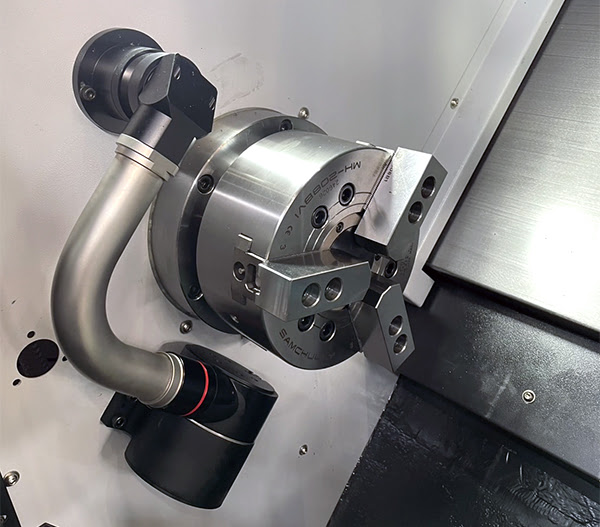

2. Гидравлический патрон и кулачки: как надёжно зажать заготовку

Даже если рабочая зона позволяет обработать деталь диаметром 400 мм, стандартный патрон в комплекте часто имеет размер 200–250 мм. Зажать такую заготовку штатными кулачками не получится – не хватит размаха. Есть два пути:

• Установить патрон большего диаметра (проверьте, позволяет ли шпиндельный фланец).

• Использовать удлинённые или ступенчатые кулачки.

Но у кулачков есть предел вылета. При слишком длинных кулачках падает жёсткость зажима, появляются вибрации. Кроме того, увеличенные кулачки уменьшают максимальный диаметр отверстия в шпинделе, если вы работаете с прутком.

Для тяжёлых массивных деталей (например, корпусов редукторов) критичен не только диаметр, но и усилие зажима гидравлического цилиндра. Проверьте, чтобы паспортное усилие (обычно 15–50 кН) перекрывало силы резания. В противном случае заготовка провернётся в кулачках.

3. Мощность, крутящий момент и обороты шпинделя: математика вместо маркетинга

Два станка могут иметь одинаковые цифры максимальной мощности (15 кВт) и максимальных оборотов (4000 об/мин), но вести себя при работе совершенно по-разному. Причина – в характеристике крутящего момента. Для токарной обработки важнее момент на низких оборотах, когда вы снимаете черновые припуски с крупной детали.

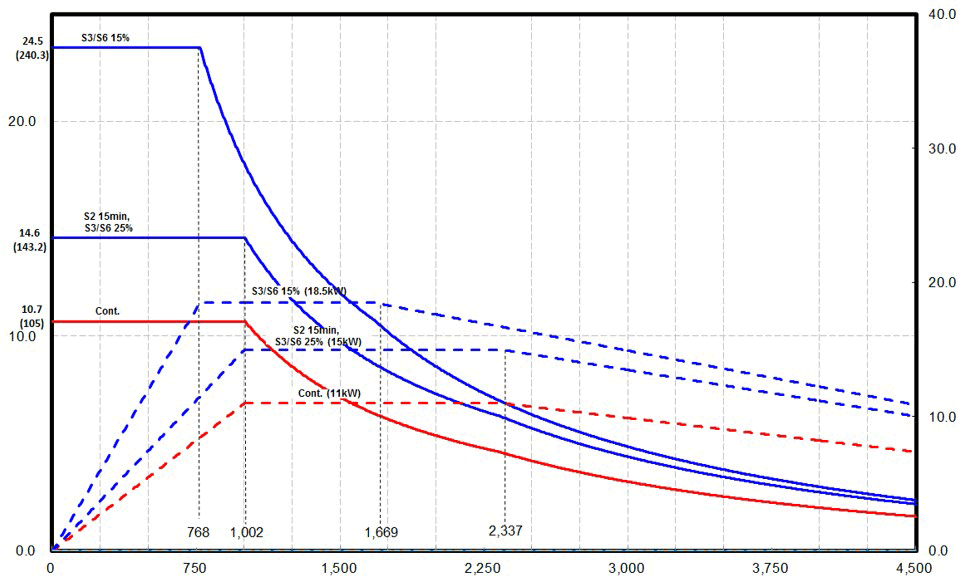

Производители публикуют диаграмму «крутящий момент – частота вращения». На ней видно, что:

• у асинхронного двигателя момент падает ниже 500 об/мин, и для черновой обработки нержавейки может не хватить «мускулов»;

• у двигателя с широким диапазоном постоянной мощности (например, встроенный шпиндель-мотор) момент остаётся высоким от 300 об/мин и выше.

Правило выбора: для обработки крупных заготовок из труднообрабатываемых материалов (титан, жаропрочные сплавы) нужен высокий крутящий момент уже при 200–400 об/мин. Для мелких деталей из алюминия или латуни важнее максимальные обороты – они дают чистую поверхность при высоких подачах.

Также учтите: при установке патрона большего диаметра или зажиме тяжёлой детали допустимые обороты шпинделя снижаются из-за роста дисбаланса. Эта информация есть в документации к станку – не игнорируйте её.

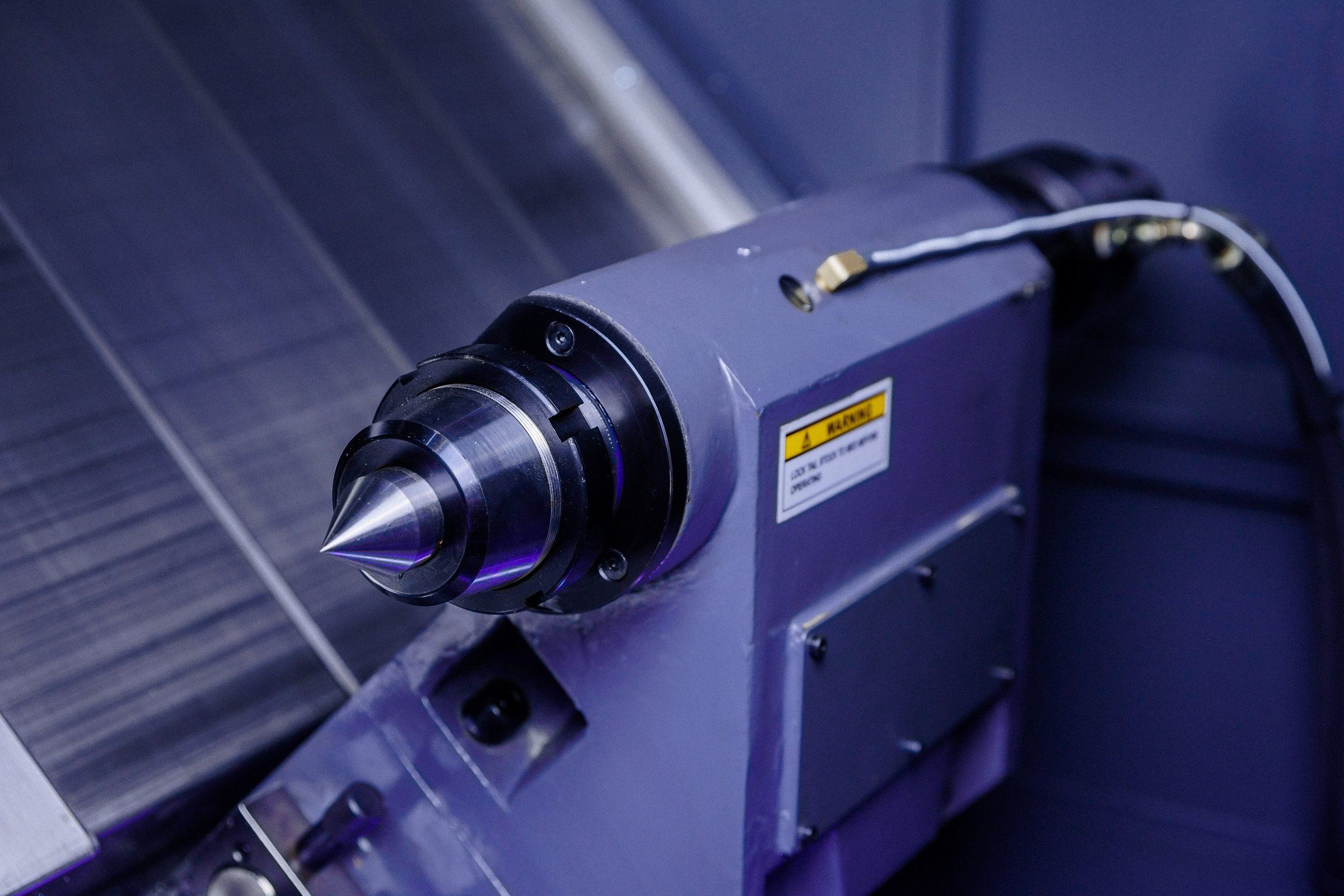

4. Задняя бабка и люнет: стабилизация длинных деталей

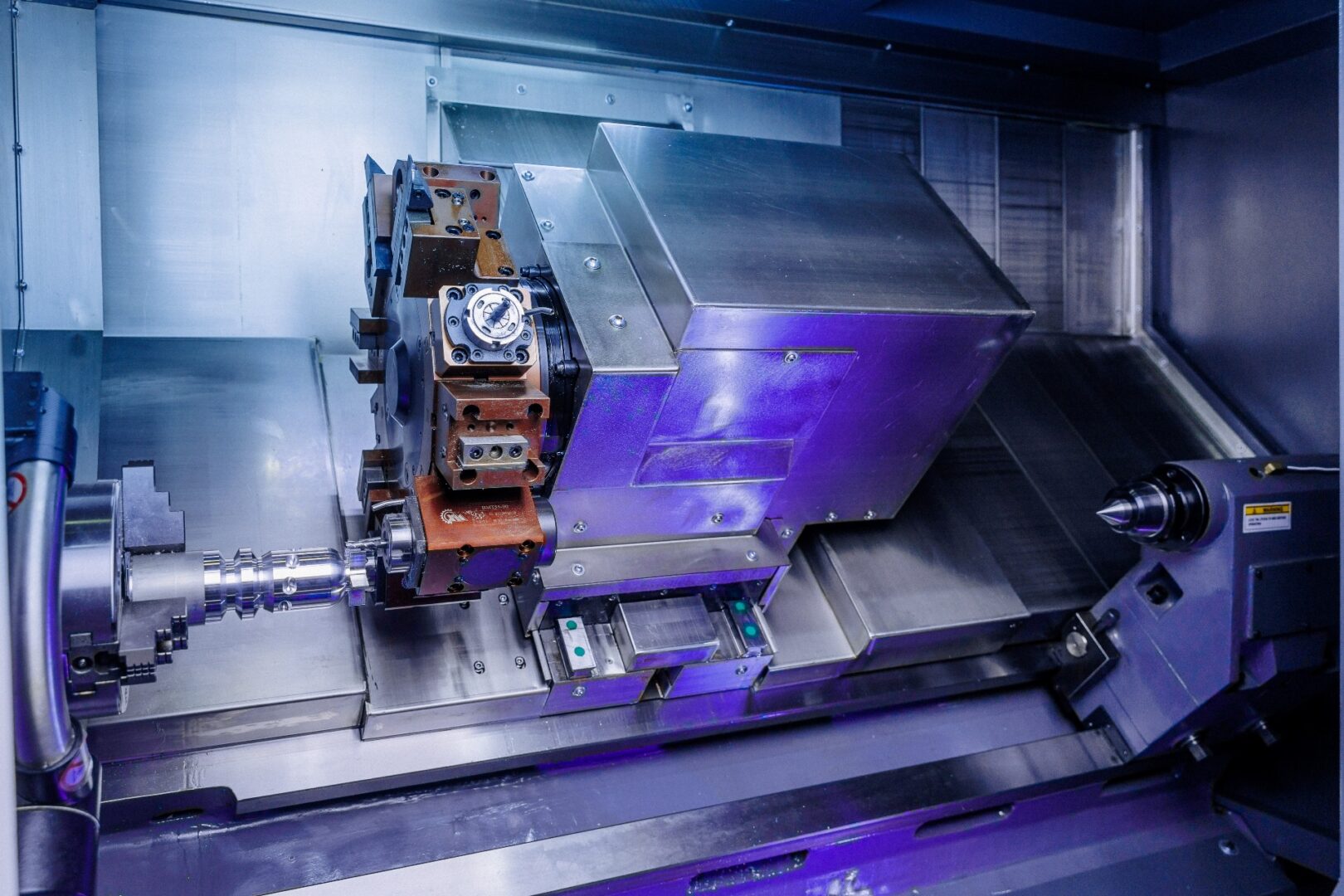

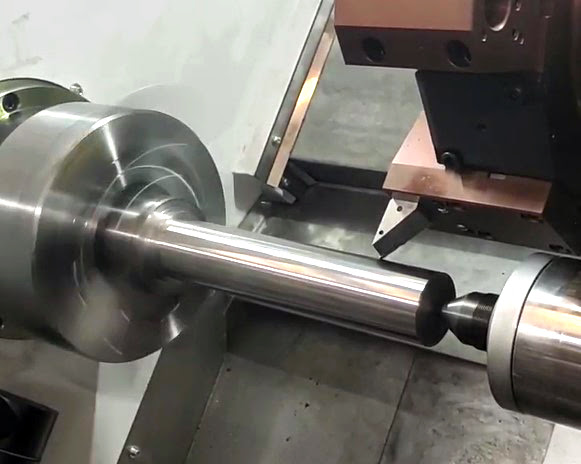

Когда длина заготовки превышает её диаметр более чем в три раза, без поддержки со стороны задней бабки не обойтись. Бабка (пневматическая, гидравлическая или с ручным зажимом) поджимает второй конец детали центром или вращающимся патроном. Это гасит вибрации и позволяет работать с высокими режимами резания.

Но задняя бабка не всегда применима. Если нужно обработать длинный вал со стороны торца или расточить сквозное отверстие по всей длине, то центр бабки помешает. В таких случаях используют люнет – подвижную или стационарную опору, которая охватывает деталь снаружи. Гидравлические люнеты автоматически поджимают кулачки при подаче команды, что удобно в серийном производстве.

Важный нюанс: при работе с осевым инструментом (свёрла, метчики, расточные оправки) длина детали плюс вылет инструмента не должны превышать максимальный ход по оси Z. Иначе вы не сможете вывести сверло из отверстия. Частично проблему решает выдвижение заготовки из шпинделя назад, но для этого нужен перезажим, а диаметр прутка ограничен проходным отверстием.

5. Полезные дополнительные опции: инвестиции в комфорт и скорость

Некоторые опции не влияют на возможность обработки, но кардинально меняют удобство работы. Их часто упускают из виду, экономя бюджет, а потом жалеют.

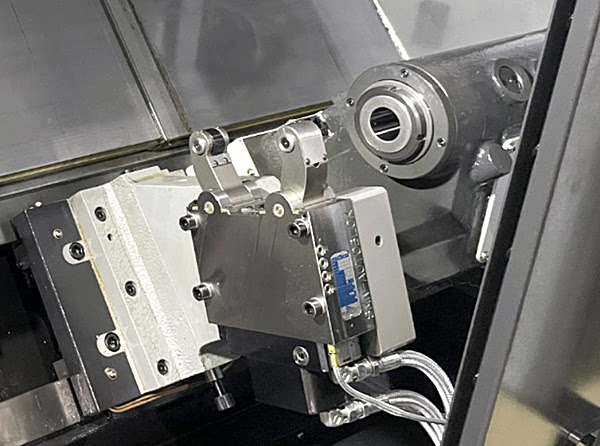

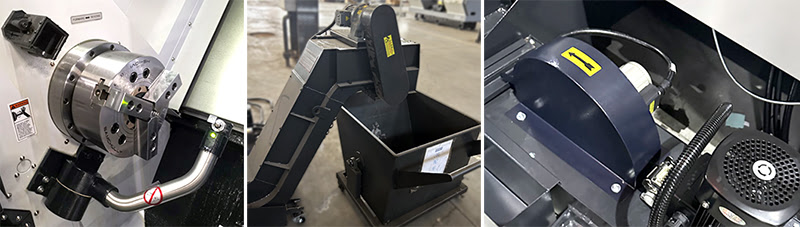

• Щуп для привязки инструмента – сокращает время настройки с 15–20 минут до 30 секунд. Особенно актуален для мелкосерийного производства, где частая переналадка.

• Конвейер выгрузки стружки – без него стружка накапливается в зоне обработки, её приходится выгребать вручную каждые 1–2 часа. Конвейер (скребковый или магнитный для чёрных металлов) работает автоматически, повышая общую эффективность оборудования.

• Маслосборник (скребковый сепаратор) – удаляет масляную плёнку с поверхности СОЖ, что увеличивает срок службы смазочно-охлаждающей жидкости и уменьшает неприятный запах.

• Система подачи прутка – для серийного производства деталей из прутка. Экономит время на перезажив, позволяет работать в автоматическом режиме «без оператора».

Также обратите внимание на наличие световой сигнализации (состояние станка видно издалека), воздушный пистолет для обдува и подсветку рабочей зоны – мелочи, которые ежедневно влияют на усталость токаря.

Заключение: комплексный подход к выбору

Правильно подобранный токарный станок с ЧПУ – это не просто соответствие паспортных цифр и чертежей деталей. Это баланс между:

• геометрией рабочей зоны и реальными возможностями зажима;

• мощностью шпинделя и его крутящим моментом на рабочих оборотах;

• наличием средств стабилизации (бабка, люнет) для длинных заготовок;

• набором опций, ускоряющих переналадку и уборку стружки.

Перед покупкой настоятельно рекомендуем:

1. Наложить эскизы своих деталей на схему рабочей зоны станка.

2. Рассчитать требуемый крутящий момент по известной формуле M = (P·D)/2, где P – сила резания, D – диаметр обработки.

3. Проверить, входит ли нужный патрон и кулачки в базовую комплектацию.

4. Запросить у поставщика видео обработки типовой детали или посетить демонстрационный зал.

Вложение времени в анализ каждого параметра окупится стабильной работой оборудования на годы вперёд. Не гонитесь за максимальными характеристиками – ищите станок, который точно соответствует вашим технологическим задачам.
