Идеальная гибка металла: как добиться зеркальной поверхности без следов
На рынке листового металлопроката сегодня действуют жёсткие правила: внешний вид изделия стал таким же важным параметром, как точность геометрии. Особенно это касается нержавеющих сталей с полированной фактурой и алюминиевых сплавов, где даже микроскопическая царапина превращается в заметный брак. Клиенты из пищевой, медицинской, архитектурной отрасли не принимают детали со следами оснастки. Значит, производителю нужны чёткие алгоритмы, позволяющие сгибать лист, не оставляя на нём никаких повреждений.
В этой статье мы разберём физику возникновения дефектов при изгибании, оценим роль каждого компонента технологической цепочки и предложим конкретные способы исключить царапины – от бюджетных лайфхаков до высокотехнологичных матриц с поворотными губками.
Почему на металле появляются следы гибки: четыре решающих фактора
Чтобы бороться с дефектами, нужно понять их первопричины. На практике качество поверхности после гибочной операции зависит от четырёх взаимосвязанных условий.
1. Режим деформации. Существует два основных метода – воздушная гибка (лист касается матрицы только в трёх точках) и гибка в упор (заготовка полностью прижимается к ручью). В первом случае площадь контакта минимальна, поэтому риск поцарапать материал значительно ниже. Однако и при воздушном режиме неправильно подобранный раскрой инструмента приводит к локальным перетираниям.
2. Физико-механические свойства сплава. Чем мягче и пластичнее материал, тем легче на его поверхности остаются отпечатки от малейших неровностей оснастки. Алюминий и медь требуют особо бережного обращения. У зеркальных поверхностей (например, у нержавейки с классом чистоты 8K) проблема усугубляется: любой, даже самый тонкий штрих становится визуально различимым. Матовые текстуры маскируют дефекты лучше, но не спасают от глубоких царапин.
3. Состояние гибочного инструмента. Пуансон (верхняя часть штампа) и матрица (нижняя) имеют микрорельеф, радиусы скруглений, угол раскрытия и чистоту обработки рабочих зон. Если на плечиках матрицы есть заусенцы, старая окалина или просто недостаточно гладкая поверхность – царапины гарантированы. Аналогично, слишком острый пуансон вдавливается в лист, оставляя на внутренней стороне полосы вмятин.
4. Параметры листогибочного пресса. Точность позиционирования траверсы, наличие системы компенсации прогиба (бомбирования), плавность хода и стабильность усилия напрямую влияют на равномерность контакта. Устаревшие гидравлические машины без ЧПУ часто дают перекосы – один край детали прижимается сильнее, из-за чего возникают несимметричные следы.
Практические способы устранить царапины: от простого к сложному
Ниже приведены восемь рабочих приёмов, проверенных на тысячах производственных участков. Выбирайте тот, который соответствует вашему бюджету, тиражу и требованиям к качеству.

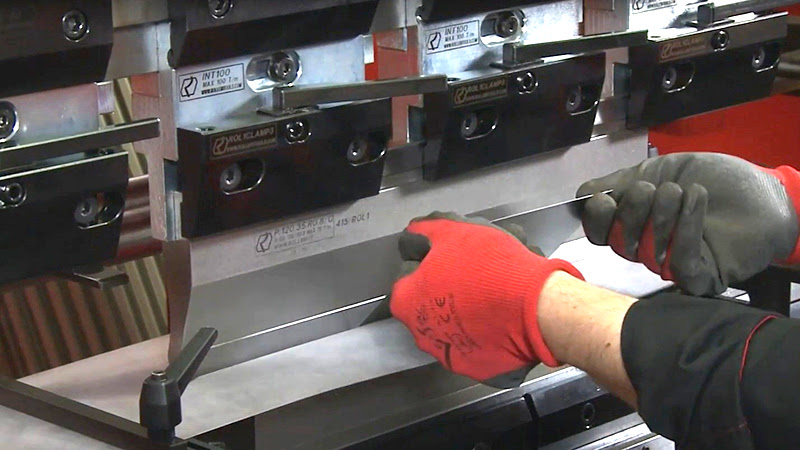

1. Гигиена оснастки и смазывание
Самый очевидный и дешёвый метод, который, тем не менее, часто игнорируют. Перед началом смены очистите матрицу и пуансон от пыли, стружки, остатков масла. Используйте антифрикционные составы (графитовая смазка, сухая смазка на основе тефлона) на плечиках матрицы. Это снижает коэффициент трения скольжения, и деталь скользит по стали без микрорезки.

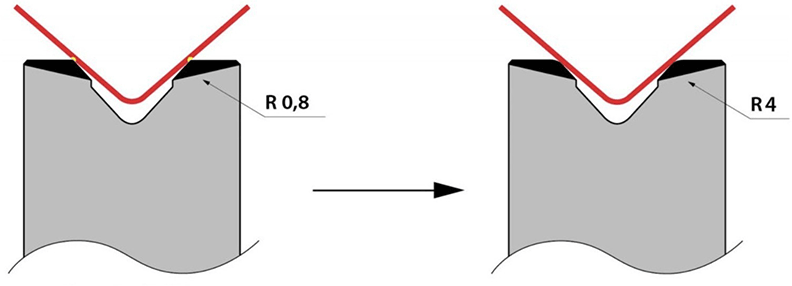

2. Матрицы с увеличенным радиусом закругления плеч
Стандартные матрицы имеют довольно острые кромки ручья – именно в этих точках концентрируется давление и возникают царапины. Если заказать или переточить матрицу так, чтобы радиус её плечиков составлял не менее 3–5 мм (вместо обычных 0,5–1 мм), площадь контакта возрастёт, а удельное давление снизится. Метод не требует замены всего парка оснастки, а эффект заметен сразу. Единственный минус – на толстых листах (свыше 3 мм) большой радиус может мешать точному позиционированию угла.

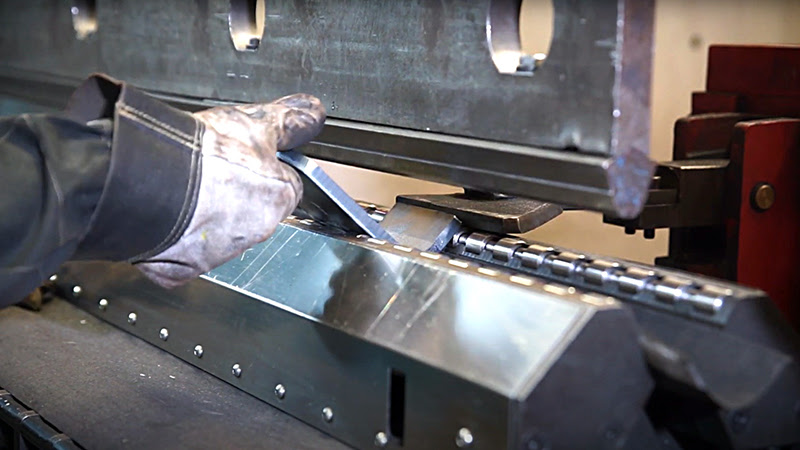

3. Роликовые матрицы – трение качения вместо скольжения
Конструкция, в которую вместо неподвижных плечиков встроены закалённые вращающиеся ролики. Когда верхняя балка пресса опускается, ролики проворачиваются вместе с движущейся заготовкой. Благодаря этому трение скольжения заменяется гораздо более мягким трением качения. Поверхность детали остаётся нетронутой. Дополнительный бонус – снижение необходимого усилия гибки на 10–15%, что позволяет работать с толстыми листами на менее мощном оборудовании. Недостатки: высокая цена, сложность очистки роликов от грязи, а также то, что при попадании окалины вращение может заклинить.

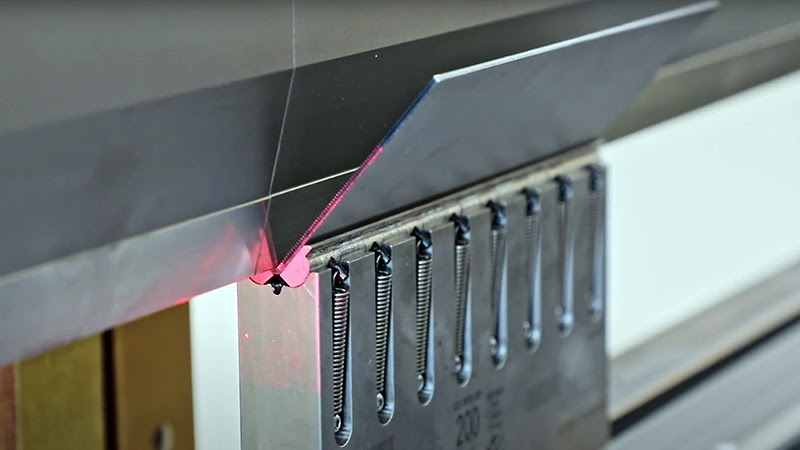

4. Матрицы с поворотными губками – премиум-решение
Похожи на роликовые, но вместо вращающихся элементов здесь установлены секторные губки на пружинах. При начале гиба губки надёжно поддерживают лист, а затем поворачиваются вслед за его изгибом, сохраняя максимальную площадь опоры. Это полностью исключает любые царапины даже на зеркальной нержавейке. Кроме того, такие матрицы позволяют гнуть детали с очень короткой полкой (до 4–5 мм), уменьшают выворачивание углов и дают возможность размещать отверстия вплотную к линии перегиба. Главный минус – стоимость в 3–5 раз выше, чем у обычных матриц.
5. Полимерные вставки в матрицу
Экономичный компромисс. В теле стандартной матрицы делаются пазы, куда запрессовываются вставки из нейлона, полиуретана или капролона. Заготовка контактирует не с металлом, а с пластиком – царапин не остаётся. Полимер легко заменить при износе. Однако у этого решения есть ограничения: максимальная толщина металла обычно не превышает 2 мм (для нержавейки – 1,5 мм), а ресурс вставок составляет несколько тысяч циклов. При перегрузках полимер выдавливается или плавится.

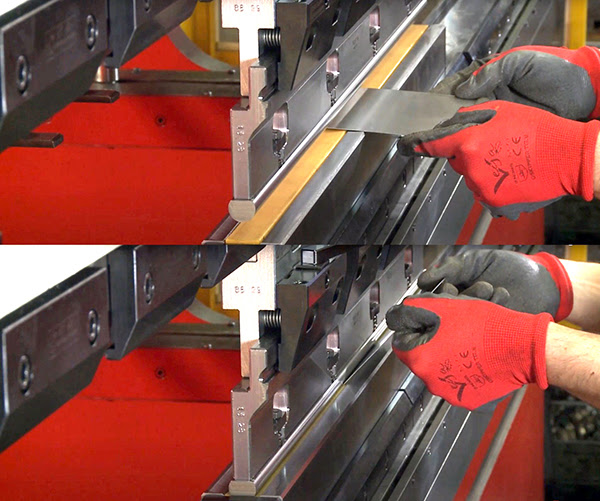

6. Защитная полимерная пленка – самый быстрый старт
Рулонная самоклеящаяся или просто натягиваемая плёнка (толщиной 100–200 мкм) прокладывается между матрицей и заготовкой. Часто используют ПЭТ- или ПВХ-плёнки с высокой прочностью на разрыв. Давление пуансона не прорывает их, а следы остаются только на плёнке, которую потом удаляют. Оператору нужно внести поправку в глубину опускания траверсы на величину толщины плёнки. Плюсы: дешевизна, подходит для любых форм и типов матриц, не требует переоснащения. Минусы: расходный материал, снижение производительности на смену плёнки, невозможность применения при серийной гибке сложных деталей с несколькими перегибами.
7. Правильная поддержка тяжёлых заготовок
При гибке толстого металла (от 3 мм и выше) часто возникает следующий эффект: после формирования угла оператор поднимает траверсу, и тяжёлая деталь провисает под собственным весом, смещаясь относительно края матрицы. Возникает возвратное трение, оставляющее глубокие риски. Решение – использовать дополнительные поддерживающие ролики или стол-манипулятор, который синхронно двигается с заготовкой. Также помогает программирование медленного подъёма балки на последних 10–15 мм хода.
8. Оптимальный радиус пуансона для защиты внутренней поверхности
Если требования предъявляются не только к внешней, но и к внутренней стороне изгиба (например, в декоративных элементах), обратите внимание на верхний инструмент. Пуансон с радиусом, равным толщине металла или превышающим её, распределяет давление по большей площади и не оставляет вмятин. Слишком острый пуансон (R < 0,5 толщины) буквально врезается в материал. При этом помните, что увеличение радиуса пуансона меняет конечный угол пружинения – это надо компенсировать настройкой пресса.
Как выбрать оптимальный метод: сравнительная таблица критериев
| Метод | Стоимость | Эффективность на нержавейке | Макс. толщина | Необходимость доработки станка |
|---|---|---|---|---|
| Смазка и чистка | Очень низкая | Средняя | любая | нет |
| Матрица с увеличенным R | Низкая | Хорошая | до 5 мм | нет |
| Роликовая матрица | Высокая | Отличная | любая | нет |
| Поворотные губки | Очень высокая | Идеальная | любая | нет |
| Полимерные вставки | Средняя | Хорошая | до 2 мм | нет |
| Защитная плёнка | Низкая | Отличная | любая | нет (поправка в ЧПУ) |
| Поддержка детали | Средняя | Хорошая | от 3 мм | желательна |
Заключение: системный подход – залог безупречного результата
Ни один волшебный инструмент не решит проблему, если остальные элементы технологии работают со сбоями. Начните с аудита своего парка оснастки – зачистите заусенцы, проверьте чистоту поверхностей. Затем определите, какие дефекты чаще всего бракуют ваши детали: если это продольные царапины на полке – попробуйте матрицу с увеличенным радиусом или наклейте плёнку. Если страдает внутренний угол – замените пуансон на более тупой. Для ответственных заказов из пищевой нержавейки или анодированного алюминия стоит инвестировать в матрицы с поворотными губками – они окупаются снижением процента брака и ростом доверия клиентов.
Помните, что современные листогибы с ЧПУ и системой бомбирования позволяют тонко регулировать давление по длине станины, что особенно важно при работе с широкими листами. Обучение персонала правильной калибровке и регулярное техническое обслуживание инструмента дают не меньший эффект, чем покупка дорогих приспособлений.
Внедрив даже два-три из описанных решений, вы гарантированно сократите количество возвратов по качеству поверхности и повысите конкурентоспособность своих изделий. Бесследная гибка – это не миф, а достижимая норма для любого организованного производства.
