Замена и назначение фильтров компрессора: полное руководство

Компрессорное оборудование работает в жестких условиях: всасываемый воздух содержит пыль, влагу, а иногда и абразивные частицы. Масло в системе со временем загрязняется продуктами износа. Если не контролировать чистоту рабочих сред, дорогостоящий винтовой или поршневой блок выйдет из строя за считанные месяцы. Именно поэтому каждый компрессор оснащается системой фильтрации. В этой статье мы подробно разберем, какие фильтры устанавливаются в компрессорах, за что отвечает каждый из них, как часто их нужно менять и к каким последствиям приводит игнорирование регламента.

Зачем компрессору нужны фильтры: общая логика

Любой компрессор засасывает атмосферный воздух, сжимает его и подаёт потребителю. Однако вместе с воздухом внутрь попадают:

• дорожная и строительная пыль;

• песок и мелкие камешки;

• ворс от текстиля;

• аэрозоли масел и выхлопных газов (в промышленных зонах).

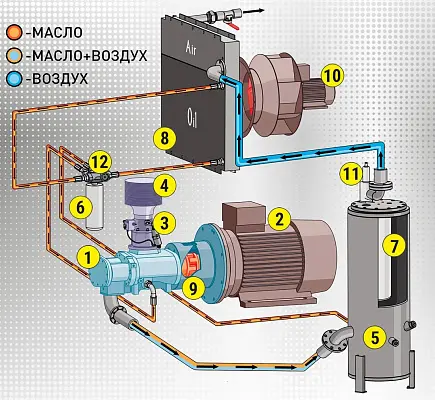

В маслозаполненных винтовых компрессорах масло выполняет сразу три функции: смазку, уплотнение зазоров и отвод тепла. Если в масло попадут твёрдые частицы, они вызовут абразивный износ роторов, подшипников и корпуса винтового блока. А если загрязнённый сжатый воздух пойдёт к пневмоинструменту или в технологическую линию, это приведёт к браку продукции и поломке пневмоцилиндров.

Фильтры — это барьеры, которые удерживают загрязнения на разных этапах: на входе, внутри масляного контура и на выходе готового сжатого воздуха.

Три основных типа фильтров компрессора

В большинстве промышленных компрессоров (как поршневых, так и винтовых) используется три обязательных фильтрующих элемента. Рассмотрим каждый подробно.

1. Воздушный фильтр — первая линия обороны

Назначение:
Очистка всасываемого воздуха от твёрдых частиц размером от 5–10 микрон (грубая очистка). Удерживает пыль, грязь, песок, насекомых и даже мелкие камешки.

Где находится:
Устанавливается непосредственно на всасывающем патрубке компрессора, перед воздушным клапаном. В поршневых компрессорах часто выглядит как металлическая сетка с фильтрующим элементом, в винтовых — как цилиндрический или панельный фильтр в пластиковом или металлическом корпусе.

Типы воздушных фильтров:

• сухие бумажные (одноразовые) — наиболее распространены;

• масляные инерционные (с масляной ванной) — устаревшие, встречаются редко;

• двухступенчатые с предфильтром — для очень пыльной среды.

Почему важна своевременная замена:
Засорённый воздушный фильтр увеличивает сопротивление всасыванию. Компрессор начинает работать в режиме «голодания»: падает производительность, растёт температура нагнетания, снижается ресурс винтового блока. Если фильтр порвётся (а это часто случается при запоздалой замене), вся неочищенная пыль летит прямо во всасывающий клапан и далее в винтовой блок или цилиндры. Результат — капитальный ремонт за сотни тысяч рублей.

Периодичность замены:
Обычно каждые 500–1000 моточасов или не реже одного раза в 3–6 месяцев при работе в обычной среде. В цементных цехах, деревообработке и литейках — чаще, иногда каждые 200–300 часов. Ориентируйтесь на индикатор загрязнения (если есть) или перепад давления.

2. Масляный фильтр — чистота смазочной системы

Назначение:
Улавливает частицы износа (металлическая стружка, продукты старения масла, грязь, проникшую через воздушный фильтр или внесённую при доливке). Обеспечивает подачу чистого масла к винтовому блоку, подшипникам и уплотнениям.

Где находится:
В масляном контуре — обычно после масляного радиатора, перед впрыском масла в винтовой блок. В поршневых компрессорах может стоять на линии смазки под давлением.

Конструктивные особенности:
Масляный фильтр компрессора внешне похож на автомобильный — это сменный картридж с бумажным или стекловолоконным фильтрующим материалом. Он рассчитан на тонкость фильтрации от 10 до 30 микрон. В премиальных моделях используются масляные фильтры с байпасным клапаном: при сильном загрязнении масло идёт в обход, чтобы не остановить смазывание полностью (но это уже аварийный режим).

Что происходит при забитом масляном фильтре:

• падает давление масла (даёт сигнал аварийный датчик);

• винтовой блок работает на грани масляного голодания;

• растёт температура из-за ухудшения теплоотвода;

• загрязнённое масло с абразивом циркулирует по системе, «точа» роторы и корпус.

Периодичность замены:
Одновременно с заменой масла — обычно каждые 2000–4000 моточасов или не реже раза в год. Но при частых запусках/остановах и высоких нагрузках интервал сокращают. Важное правило: масляный фильтр всегда меняется при каждой замене масла. Нельзя залить свежее масло в старый фильтр — вы мгновенно загрязните его продуктами из старого элемента.

3. Фильтр-сепаратор (маслоотделитель) — чистота на выходе

Назначение:
Отделение масла от сжатого воздуха на выходе из винтового блока. В маслозаполненных винтовых компрессорах воздух выходит из блока в виде мелкодисперсной масляной эмульсии. Задача сепаратора — снизить содержание масла в сжатом воздухе до 3–10 мг/м³ (для обычных компрессоров) или даже 0,1 мг/м³ (для безмасляных классов, но там технология иная).

Где находится:
Внутри сепараторного бака — фильтрующий элемент, который чаще всего имеет форму цилиндрического картриджа. В компрессорах IRONMAC, а также в большинстве китайских, европейских и российских винтовых моделях применяется погружной (коалесцентный) фильтр-сепаратор.

Принцип работы:
Сжатый воздух с маслом проходит через несколько слоёв микроволокна. Мелкие капли масла коалесцируют (слипаются) в более крупные, оседают под действием центробежной и гравитационной сил и стекают в маслобак. Очищенный воздух уходит в пневмосистему. В интернете можно найти 3D-модели процесса — это помогает понять, почему сепаратор нельзя ставить любой.

Последствия износа или разрыва сепаратора:

• повышенный унос масла (уровень в баке падает за несколько смен);

• масло попадает в пневмолинию — портит пневмоинструмент, окрашенные поверхности, продукты питания (если компрессор используется в пищевой промышленности);

• после сепаратора выходят масляные лужи из осушителя и ресивера.

Периодичность замены:
Как правило, 4000–8000 моточасов. Однако при работе в тяжёлых условиях (высокая влажность, частые такты «пуск-стоп») сепаратор забивается быстрее. Признаки: повышение перепада давления на сепараторе (следите по манометрам), быстрое падение уровня масла.

Дополнительные фильтры в компрессорных системах

В некоторых установках могут присутствовать и другие фильтрующие элементы:

• Фильтр всасывающего глушителя — разновидность воздушного, интегрированная в шумопоглощающий корпус.

• Фильтр конденсата (влагоотделитель) — стоит после компрессора, удаляет капельную влагу, но не масло. Это не расходник в классическом понимании, но тоже требует обслуживания.

• Угольные фильтры (адсорберы) — для удаления паров масла и запахов в безмасляных или глубокоочищенных линиях.

Однако базовая «святая троица» — воздушный, масляный и сепараторный — есть в любом винтовом маслозаполненном компрессоре.

Последствия несвоевременной замены фильтров

Игнорирование регламентов по замене расходников почти всегда приводит к дорогостоящим поломкам. Вот типичные сценарии:

Стоимость одного капитального ремонта винтового блока может достигать 30–50% цены нового компрессора. При этом комплект из трёх фильтров стоит не более 5–10% от стоимости компрессора. Экономия на расходниках — классический пример ложной экономии.

Как выбрать качественные фильтры и масло

Многие операторы ошибочно полагают, что любой неоригинальный фильтр подойдёт, если подходит по размеру. Это не так. Фильтрующий материал должен иметь правильную пористость, термостойкость и механическую прочность.

Рекомендации:

1. Используйте фильтры, рекомендованные производителем компрессора, либо качественные аналоги от проверенных брендов (Mann, Donaldson, Ultrafilter, FST, SMC).

2. Масло для компрессора должно соответствовать спецификации — обычно это синтетическое или полусинтетическое масло класса ISO VG 46 или 68. Не заливайте моторное масло.

3. При замене масляного фильтра обязательно залейте в него немного свежего масла перед установкой — это предотвратит сухой запуск.

4. Затягивайте фильтры руками или динамометрическим ключом, не допуская перекосов.

Подводим итог

Все три основных фильтра компрессора — воздушный, масляный и сепараторный — являются расходными материалами. Их состояние напрямую определяет:

• срок службы винтового или поршневого блока;

• качество сжатого воздуха;

• энергоэффективность компрессора;

• частоту внеплановых ремонтов.

Производите замену фильтров и масла строго по регламенту производителя, с учётом реальной запылённости и влажности в вашем цехе. Не забывайте регулярно визуально осматривать фильтры, а при наличии индикаторов загрязнения — следить за ними. И помните: современные компрессоры снабжены автоматикой, которая при сильном загрязнении может отключить установку в аварийный режим. Но лучше не доводить до этого.

Своевременное техническое обслуживание — это не статья расходов, а инвестиция в бесперебойную работу вашего производства на годы вперёд. Меняйте фильтры вовремя, и компрессор отплатит вам стабильной подачей чистого, сухого и качественного сжатого воздуха.

Статья подготовлена на основе эксплуатационной документации и практического опыта сервисных инженеров. Все рекомендации носят общий характер; для точных интервалов замены обращайтесь к руководству по эксплуатации вашего компрессора.
