Когда предприятие сталкивается с необходимостью приобрести компрессор небольшой мощности, покупатель неизбежно оказывается перед выбором: взять проверенный временем поршневой агрегат или отдать предпочтение винтовому? Многие до сих пор считают винтовую технологию чем-то новым, не до конца изученным, а потому потенциально ненадёжным. Это распространённое заблуждение. На самом деле винтовой компрессор — отнюдь не вчерашняя инженерная разработка. Его история насчитывает уже девять десятилетий, и за это время технология доказала свою надёжность, эффективность и долговечность. Давайте разберёмся, откуда она взялась, как работает и почему сегодня практически не имеет альтернатив.
Как всё начиналось: патент 1934 года
Многие удивятся, но технология винтового сжатия воздуха была запатентована ещё в далёком 1934 году. Изобретатель — шведский инженер Альф Лишольм, который работал в компании Svenska Rotor Maskiner (SRM). Он предложил принципиально новый способ объёмного сжатия газа — с помощью двух роторов (ведущего и ведомого) с винтовыми зубьями, которые вращаются навстречу друг другу.
В отличие от поршневых машин, где сжатие происходит прерывисто (всасывание, затем сжатие поршнем, затем выхлоп), винтовая пара создаёт непрерывный поток сжатого воздуха. Это сразу дало несколько ключевых преимуществ:
-
отсутствие пульсаций давления;
-
значительно меньшая вибрация;
-
возможность работать на высоких оборотах без износа клапанов.

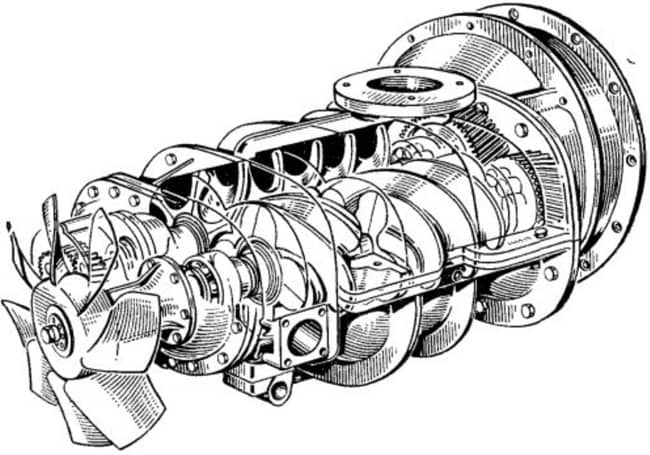

Первый работоспособный винтовой компрессор был построен в конце 1930-х годов, но массовое распространение технология получила после Второй мировой войны, когда потребовались компактные и надёжные источники сжатого воздуха для промышленности и транспорта.
Почему винтовая технология долго не была популярной?
Несмотря на блестящую идею, внедрение винтовых компрессоров сдерживалось двумя факторами:
-
Сложность изготовления винтовой пары. Роторы с винтовыми зубьями требуют非常高 точной обработки — допуски в несколько микрон. В 1930–1950-х годах это было дорого и доступно только для авиации и военного флота.
-
Отсутствие высококачественных подшипников. Винтовая пара создаёт высокие осевые и радиальные нагрузки. Нужны были надёжные подшипники, способные работать тысячи часов без замены.
Ситуация изменилась в 1960–1970-х годах с развитием станкостроения и появлением доступных роликовых подшипников. Тогда винтовые компрессоры начали активно вытеснять поршневые — сначала в передвижных компрессорных станциях и судовых холодильных установках, а затем и в стационарной промышленности.

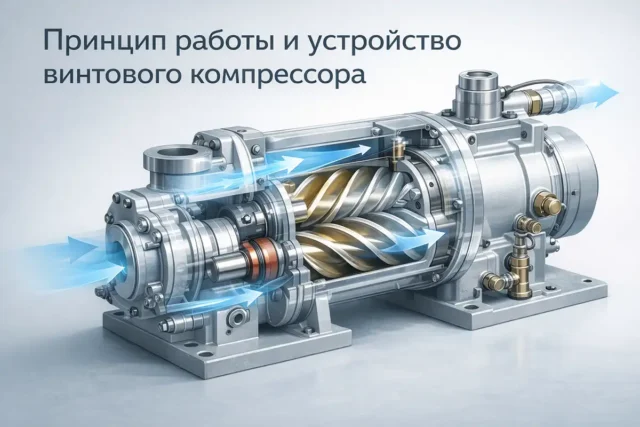

Технология винтового компрессора: как это работает

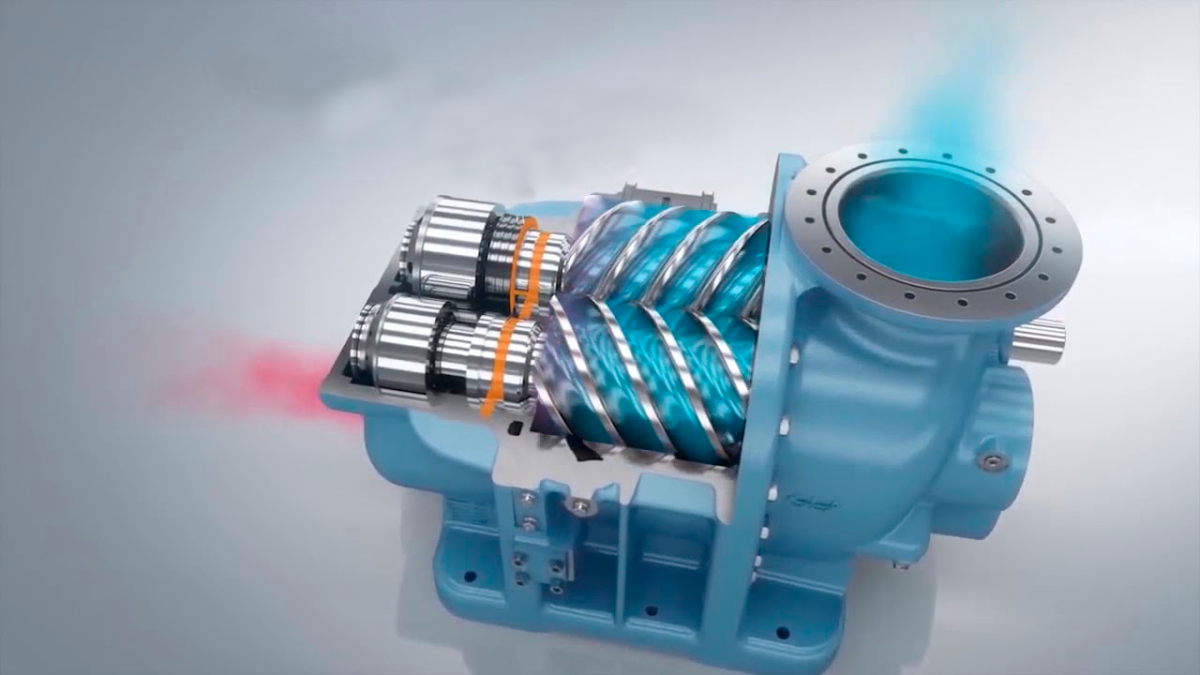

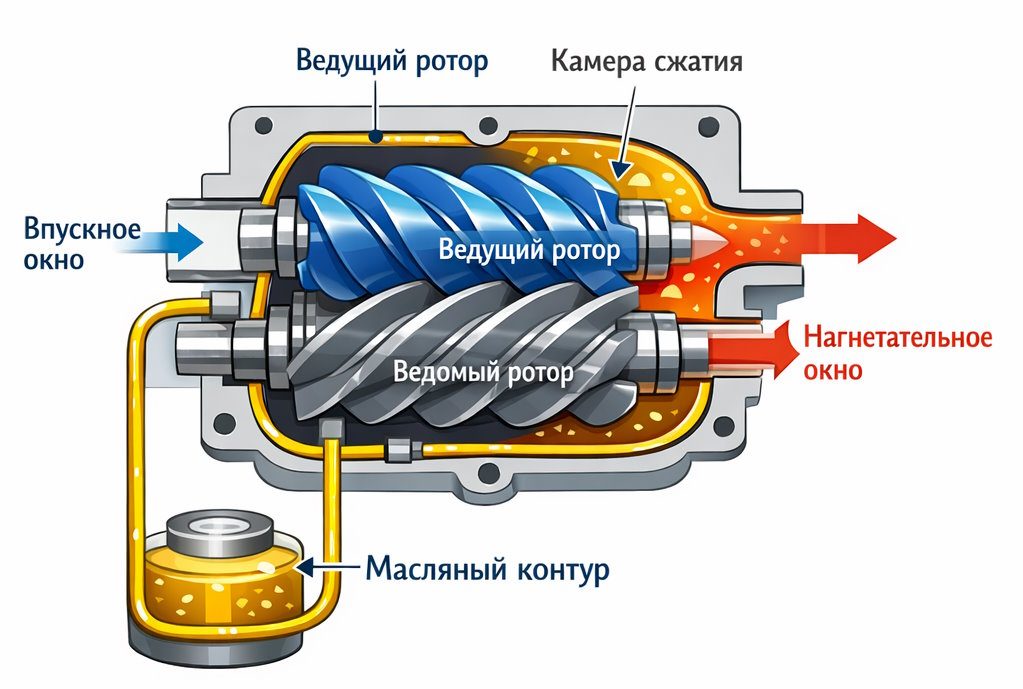

Основной элемент — винтовая пара (или роторный блок). Она состоит из двух роторов:
-
ведущий (мужской) — обычно имеет 4–6 выпуклых зубьев;
-
ведомый (женский) — с соответствующим количеством впадин.
При вращении зубья ведущего ротора входят во впадины ведомого, создавая замкнутые полости. Объём этих полостей постепенно уменьшается от всасывающего окна к нагнетательному, за счёт чего воздух сжимается. В маслозаполненных винтовых компрессорах масло впрыскивается в камеру сжатия для:
-
уплотнения зазоров между роторами и корпусом;
-
отвода тепла сжатия;
-
смазки подшипников и самих роторов.

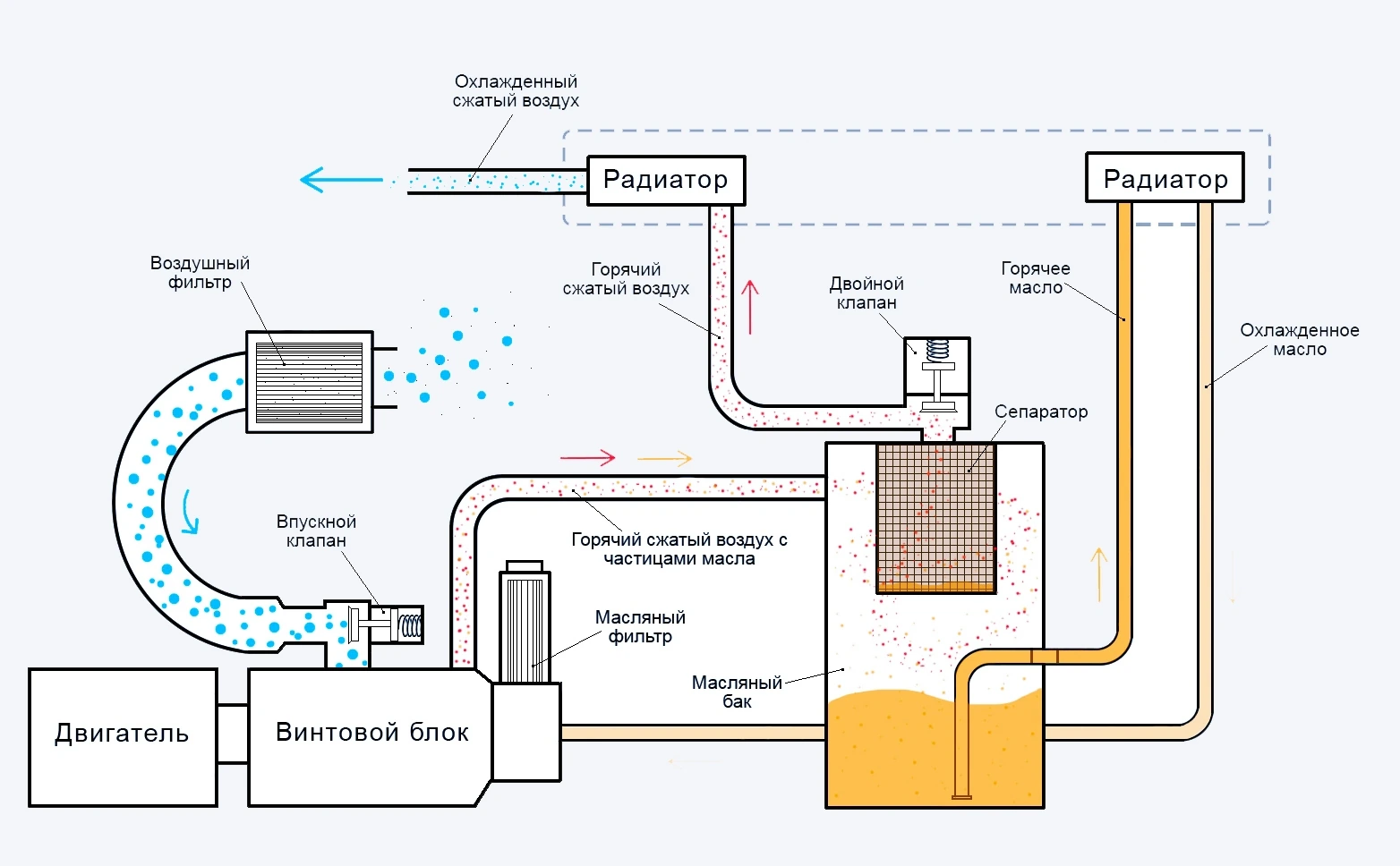

Готовая сжатая воздушно-масляная смесь поступает в сепаратор, где масло отделяется и возвращается в контур, а очищенный воздух идёт к потребителю.
Этот принцип настолько удачен, что винтовая пара не имеет альтернатив до сих пор в классе промышленных компрессоров средней и высокой мощности. Все инновации последних десятилетий касаются способа привода, материалов, систем управления и охлаждения, но сама винтовая пара остаётся неизменной.
Преимущества винтовой технологии перед поршневой
Выбор между винтовым и поршневым компрессором особенно актуален для маломощных установок (до 30 кВт, 400–3000 л/мин). В этом сегменте цены могут быть сопоставимы, но различия в эксплуатации — колоссальные.
| Характеристика | Поршневой компрессор | Винтовой компрессор |
|---|---|---|
| Режим работы | ≤ 60% от времени (требует пауз на охлаждение) | 100% непрерывно (P1 – круглосуточно) |
| Пульсация воздуха | Сильная, требует большого ресивера | Почти отсутствует |
| Уровень шума | 80–95 дБ | 65–78 дБ |
| Содержание масла в воздухе | 15–30 мг/м³ | 3–5 мг/м³ (с сепаратором) |
| Энергопотребление на 1 м³/мин | Базовый уровень | На 25–30% меньше |
| Габариты на ту же производительность | Больше (нужен массивный ресивер и маховик) | Компактнее в 2–3 раза |
| Периодичность ТО | Масло каждые 500–1000 ч, замена клапанов | Масло каждые 2000–4000 ч, фильтры |
| Ресурс до капремонта | 8000–15000 часов | 40000–60000 часов |
Ключевые выводы для покупателя:
-
Для периодической работы (15–30 минут в час) подойдёт и поршневой.
-
Если компрессор должен работать сменами или круглосуточно — винтовой окупается за 1–2 года только на электроэнергии, не говоря о ремонтах.
Технология привода: от ремней до прямого соединения
Винтовая пара должна вращаться с определённой скоростью (обычно 1500–3000 об/мин). За годы эволюции сложились три основных способа передачи крутящего момента от электродвигателя:
-
Ременная передача. Самый дешёвый вариант. Позволяет менять передаточное отношение сменой шкивов. Минусы: ремни изнашиваются, проскальзывают, требуют натяжения, снижают КПД на 5–8%.
-
Муфтовое соединение (эластичная муфта). Более надёжно, чем ремни, но требует точной соосности. Сохраняется потеря на муфте (до 3%). Плюс — подшипники двигателя и винтового блока работают отдельно.
-
Прямой привод (интегральный). Двигатель и винтовая пара имеют общий вал. Роторы насажены прямо на ротор двигателя. Это даёт максимальный КПД (нет потерь), минимальные габариты и полное отсутствие обслуживания привода. Именно такую технологию использует IRONMAC во всех своих компрессорах — в паре с прямым двигателем без подшипников. Это исключает внезапные отказы и снижает вибрацию.
Экономия электроэнергии до 30%: не миф, а реальность
Производители винтовых компрессоров часто заявляют об экономии 25–30% по сравнению с поршневыми. Это действительно так, и вот почему:
-
Винтовой компрессор не имеет мёртвого объёма и всасывающих клапанов, которые создают гидравлическое сопротивление.
-
Процесс сжатия непрерывный и практически изотермический благодаря впрыску масла — затраты работы меньше.
-
Современные винтовые агрегаты комплектуются двигателями IE3/IE4 и частотными преобразователями, которые подстраивают обороты под реальный расход воздуха.
Кейс: предприятие использует поршневой компрессор производительностью 1 м³/мин, потребляющий 7,5 кВт·ч. Замена на винтовой (5,5 кВт·ч) при работе 4000 часов в год даёт экономию 8000 кВт·ч — около 100 000 рублей в год при тарифе 12 руб/кВт·ч. Плюс снижение затрат на масло и ремонты.
Мифы о низкой надёжности винтовых компрессоров
Почему некоторые потребители до сих пор считают винтовые компрессоры «капризными»? Исторически сложилось из-за двух причин:
-
В 1990-е годы на российский рынок хлынул дешёвый китайский небрендовый винтовой компрессор с некачественными подшипниками, нефильтрованным маслом и грубой винтовой парой. Они действительно часто ломались.
-
Поршневые компрессоры прощают небрежное обслуживание (можно залить любое масло, редко менять фильтры). Винтовые требуют соблюдения регламентов — но при правильной эксплуатации они работают в 5 раз дольше.
Сегодня технология винтовой пары доведена до совершенства. Современный качественный винтовой компрессор (например, IRONMAC) при своевременной замене масла и фильтров прослужит 10–15 лет без капитального ремонта.
Области применения винтовых компрессоров
Благодаря надёжности и экономичности, винтовая технология используется везде, где требуется сжатый воздух в объёме от 0,3 до 100 м³/мин и более:
-
Машиностроение (питание пневмозажимов, инструмента, систем очистки);
-
Деревообработка (работа пневмоподатчиков, струбцин, окрасочного оборудования);
-
Пищевая промышленность (упаковка, транспортировка сыпучих продуктов, пневмотранспорт);
-
Химическая и нефтегазовая (для систем КИП, аварийных приводов);
-
Медицина (стоматологические установки, централизованные системы подачи воздуха);
-
Строительство (пневмоинструмент, пескоструйные аппараты).
В передвижных компрессорных станциях винтовые агрегаты почти полностью вытеснили поршневые — они легче, тише и могут работать на наклонных поверхностях.
Технология винтового блока в компрессорах IRONMAC
Компания IRONMAC строит свои винтовые компрессоры на базе классической винтовой пары, но с современными улучшениями:
-
Прямой привод — никаких муфт и ремней, потери энергии минимальны.
-
Двигатель специальной конструкции (без подшипников скольжения) — увеличивает межремонтный интервал.
-
Итальянские или японские подшипники — ресурс более 50 000 часов.
-
Терморегулирующий клапан масляного контура — быстро вывод компрессора на рабочий режим, предотвращая выпадение конденсата.
IRONMAC не пытается изобретать новую винтовую пару — она и так совершенна. Инженеры фокусируются на том, чтобы окружение этой пары было максимально надёжным, энергоэффективным и удобным для сервиса. Именно поэтому их оборудование выбирают заводы, для которых критичен минимальный простой.
Заключение: выбирайте проверенную технологию
Технология винтовых компрессоров не нова — ей скоро исполнится век. За эти десятилетия она доказала свою надёжность, экономичность и долговечность. Сотни тысяч агрегатов работают в самых жёстких условиях от Арктики до тропиков. Если вы стоите перед выбором между поршневым и винтовым компрессором для непрерывного производства — ответ очевиден. Винтовой агрегат окупится за счёт снижения счетов за электричество, меньшего обслуживания и отсутствия простоев.
Не позволяйте страху перед неизвестностью обмануть вас. Винтовой компрессор — это не риск, а разумная инвестиция в стабильность вашего бизнеса. Выбирайте лучшее, доверяйте проверенным решениям — и ваш цех всегда будет с качественным сжатым воздухом.
