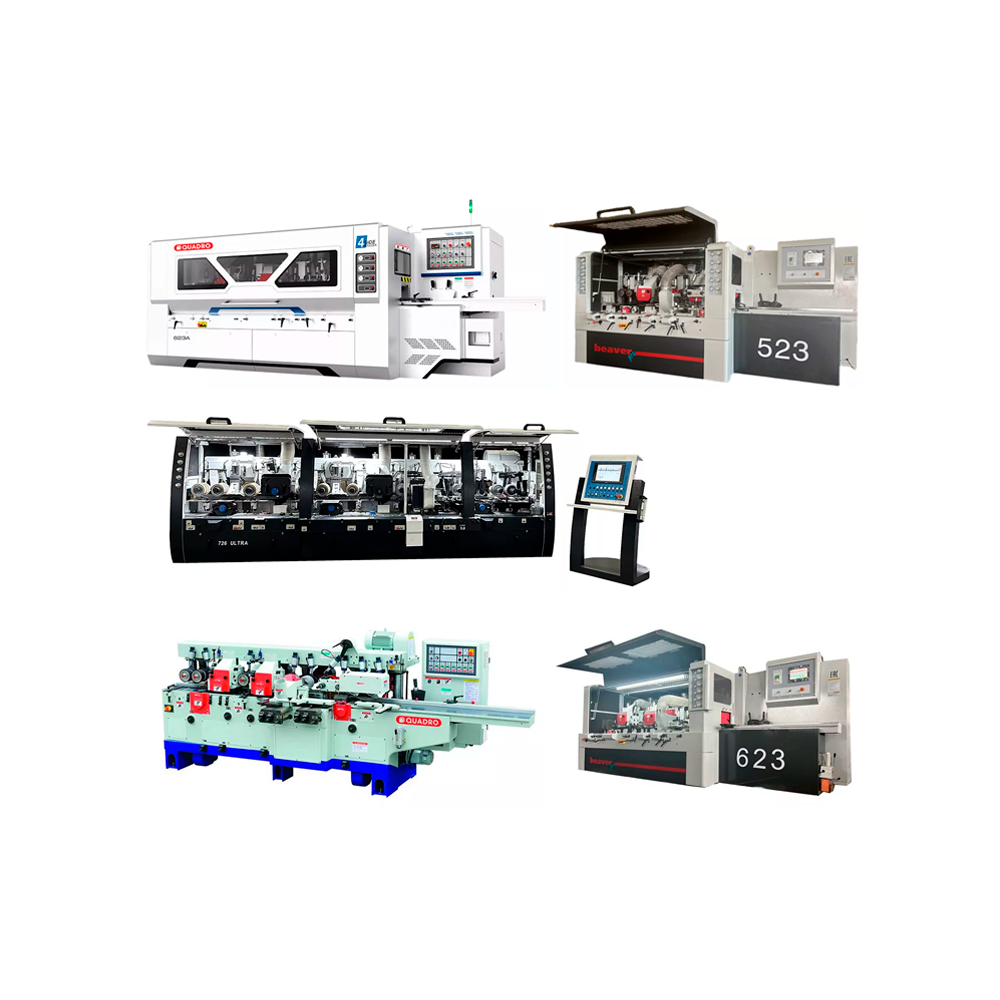

Четырехсторонние продольно-фрезерные станки – незаменимое оборудование в любом деревообрабатывающем цехе, где требуется высокоточное профилирование заготовок за один проход. Одновременная обработка всех четырёх сторон детали не только ускоряет производство, но и обеспечивает идеальную геометрию. На рынке представлено множество моделей, и сегодня мы сравним две популярные линейки – QUADRO и Beaver. В центре внимания шесть моделей: QUADRO 623, QUADRO 621, QUADRO 726 SAW Ultra, Beaver 523 Pro, Beaver 623 Pro и Beaver 523. Разберём их сильные стороны, технические нюансы и оптимальные сферы применения.
Конструктивные особенности и принцип работы
Все рассматриваемые станки относятся к классу четырёхсторонних продольно-фрезерных агрегатов с механической подачей заготовки через цепные или роликовые транспортёры. Обрабатываемый материал – преимущественно массив древесины, брус, доска, а также клеёные заготовки. Основное различие между моделями кроется в количестве рабочих шпинделей, их мощности, наличии дополнительных узлов (например, пильного модуля) и максимальных габаритах обрабатываемых деталей.
Принцип един для всех: заготовка поступает на входящий транспортёр, затем последовательно обрабатывается горизонтальными и вертикальными фрезерными головками, формируя заданный профиль. Качество результата напрямую зависит от жёсткости станины, точности направляющих и системы подачи. Здесь модели QUADRO и Beaver демонстрируют схожий подход – массивные литые станины и прецизионные шпиндельные узлы.
Подробный разбор каждой модели
Четырёхсторонний станок QUADRO 621
Младшая модель в линейке QUADRO. Станок оснащён четырьмя шпинделями (два горизонтальных и два вертикальных), что закрывает базовые потребности в чистовом строгании и профилировании погонажных изделий. Максимальная ширина обработки – 230 мм, высота – 120 мм. Мощность каждого шпинделя – 5,5 кВт (опционально до 7,5 кВт). Скорость подачи регулируется бесступенчато в диапазоне 2–12 м/мин.
Главное преимущество QUADRO 621 – простота настройки и низкий порог входа. Он отлично подходит для малых производств плинтуса, наличника, палубной доски. Из недостатков: отсутствие возможности установки пятого шпинделя для нижней фрезеровки. Также стоит отметить, что станок не оснащён автоподводом смазки – требуется ручное обслуживание.
QUADRO 623
Более производительный собрат модели 621. Отличие – шесть шпинделей. Стандартная конфигурация: два нижних горизонтальных, два верхних горизонтальных и два вертикальных. Такая схема позволяет обрабатывать сложные профили с нескольких сторон одновременно, включая выборку четверти и формирование «шипа» и «паза». Мощность каждого шпинделя – 7,5 кВт. Ширина обработки увеличена до 300 мм, высота – до 150 мм.
Скорость подачи – до 16 м/мин. Ключевая фишка – усиленная станина с дополнительными рёбрами жёсткости, что снижает вибрации на высоких оборотах. QUADRO 623 уже ориентирован на серийное производство: например, изготовление евровагонки, блокхауса, террасной доски. Однако стоит учитывать, что расход электроэнергии выше (суммарная мощность около 45 кВт), требуется мощный пылеудаляющий агрегат.
QUADRO 726 SAW Ultra
Флагманская модель в обзоре. Количество шпинделей – семь (три горизонтальных и четыре вертикальных). Но главная отличительная особенность – встроенный пильный узел. «Ultra» означает возможность продольного раскроя заготовки непосредственно перед фрезерованием или после него. Пильный диск диаметром до 350 мм позволяет делить доску на две части или снимать горбыль.
Технические параметры: ширина обработки до 350 мм, высота до 200 мм. Мощность шпинделей – 11 кВт, пильного узла – 7,5 кВт. Скорость подачи регулируется до 20 м/мин. Электронная система контроля нагрузки на каждом шпинделе предотвращает перегрев. Станок оснащён цифровым индикатором положения фрез и автоматической центральной смазкой. Это выбор для крупных производств, где требуется полный цикл обработки от необрезной доски до профилированного погонажа за один проход.
Beaver 523
Базовая модель от Beaver. Как и у QUADRO 621, здесь четыре шпинделя. Однако компоновка иная: вертикальные шпиндели расположены с возможностью регулировки без использования ключей (система быстрой переналадки). Максимальная ширина – 200 мм, высота – 100 мм. Мощность – 4 кВт на шпиндель. Скорость подачи – 2–10 м/мин.
Beaver 523 проигрывает в производительности, но выигрывает в компактности и весе (всего 850 кг). Его часто выбирают для мастерских с ограниченной площадью. Также стоит отметить низкий уровень шума благодаря качественной звукоизоляции кожухов. Минус – ограниченный диапазон сечений. Не подходит для широких досок или толстого бруса.
Beaver 523 Pro
Улучшенная версия предыдущей модели. Здесь уже пять шпинделей (добавлен нижний горизонтальный, что позволяет обрабатывать нижнюю пласть без переворота заготовки). Мощность увеличена до 5,5 кВт на каждом шпинделе. Ширина обработки – 250 мм, высота – 130 мм. Появился электронный прижим и система автоматической подачи клея при заготовке (опция).
Главное отличие Pro-версии – пневматические зажимы для быстрой смены инструмента и дистанционный пульт управления, вынесенный на поворотный кронштейн. Скорость подачи – 4–14 м/мин. Станок заметно удобнее в эксплуатации, чем базовая 523-я модель. Хороший вариант для растущего бизнеса: можно делать мебельный щит, ступени, подоконную доску.
Beaver 623 Pro
Старшая модель в линейке Beaver. Имеет шесть шпинделей, расположенных по классической схеме. Мощность – 7,5 кВт. Ширина обработки – 320 мм, высота – 180 мм. Скорость подачи – 6–18 м/мин. Станина сварная из толстостенного профиля с дополнительной термообработкой для снятия внутренних напряжений.
Особенность Beaver 623 Pro – наличие интеллектуальной системы диагностики. При перегрузке на дисплее отображается конкретный шпиндель с рекомендацией по снижению подачи. Также реализована функция плавного пуска каждого двигателя, что исключает рывки при старте. Модель уверенно конкурирует с QUADRO 623, но при этом стоит немного дешевле благодаря локализации некоторых компонентов. Подходит для изготовления мебельного профиля, паркетной доски, имитации бруса.
Сравнительная таблица характеристик
| Параметр | QUADRO 621 | QUADRO 623 | QUADRO 726 SAW Ultra | Beaver 523 | Beaver 523 Pro | Beaver 623 Pro |
|---|---|---|---|---|---|---|
| Количество шпинделей | 4 | 6 | 7 + пильный узел | 4 | 5 | 6 |
| Мощность шпинделя, кВт | 5,5 | 7,5 | 11 | 4 | 5,5 | 7,5 |
| Макс. ширина обработки, мм | 230 | 300 | 350 | 200 | 250 | 320 |
| Макс. высота обработки, мм | 120 | 150 | 200 | 100 | 130 | 180 |
| Скорость подачи, м/мин | 2-12 | 2-16 | 3-20 | 2-10 | 4-14 | 6-18 |
| Пневмоприжимы | нет | опция | да | нет | да | да |
| Центр. смазка | нет | нет | да | нет | опция | да |
| Диагностика неисправностей | нет | нет | расширенная | нет | базовая | интеллект. |
| Масса, кг ~ | 1100 | 1600 | 2500 | 850 | 1250 | 1950 |
Что общего между станками?
Все шесть моделей объединяет принадлежность к классу четырёхсторонних продольно-фрезерных станков с механической подачей. В каждой реализована возможность быстрой замены фрез (шпиндели оснащены гидрозажимами или гайками с контргайкой). Все агрегаты требуют подключения к мощной аспирационной системе (рекомендованный объём от 3000 м³/ч). Также производители предусмотрели защитные кожухи с блокировкой – при открытии двигатели отключаются.
Ещё одна общая черта – использование стандартных фрез с посадочным диаметром 40 или 50 мм. Это упрощает поиск режущего инструмента. Направляющие линеек и столов закалены и прошли шлифовку, что гарантирует долговечность.
Ключевые различия и на что обратить внимание при выборе
Первое и главное – количество шпинделей. Четырёхшпиндельные модели (QUADRO 621 и Beaver 523) подходят только для строгания и простого профилирования. Если в вашей продукции присутствуют пазы, гребни или сложные криволинейные формы, берите минимум пять шпинделей. Шестишпиндельные станки – золотая середина для большинства погонажных изделий.
Второй момент – мощность. Не верьте заявленным цифрам «на бумаге». На практике станки Beaver 523 с 4 кВт справляются с мягкими породами (сосна, липа), но на дубе или лиственнице начинаются «просадки» оборотов. Для твёрдых пород нужны модели от 7,5 кВт на шпиндель – это QUADRO 623, Beaver 623 Pro и тем более QUADRO 726 SAW Ultra.
Третий фактор – наличие пильного узла. Если вы перерабатываете необрезную доску или часто меняете ширину заготовки, то модель 726 SAW Ultra станет незаменимой. Но за универсальность придётся доплатить и увеличить занимаемую площадь (станок почти 5 метров в длину).
Также обратите внимание на систему подачи. Все QUADRO используют цепной транспортёр с автоматической очисткой звёздочек, а Beaver на младших моделях применяет роликовую подачу. Ролики мягче для заготовки, но быстрее изнашиваются. Цепь же более надёжна, но оставляет следы на мягких породах – возникают мелкие вмятины. Выбор зависит от требований к чистоте поверхности.
Рекомендации по эксплуатации и обслуживанию
Для долгой работы любого четырёхстороннего станка необходимо соблюдать несколько правил. Регулярно проверяйте затяжку креплений фрез – ослабленный инструмент приводит к биению и браку. Ежесменно очищайте стружкоприёмники и каналы аспирации. Раз в неделю смазывайте направляющие подающего цепного транспорта. На станках без автоматической смазки (QUADRO 621, Beaver 523) заведите график ручной подачи смазки в подшипниковые узлы – каждые 40 часов работы.
Особое внимание уделите заточке фрез. Тупой инструмент резко увеличивает нагрузку на шпиндели и приводит к перегрузке двигателей. Запаситесь контрольными шаблонами профиля – так вы быстрее заметите отклонения.
Заключение: какой станок выбрать?
Подведём итог. Если у вас небольшая мастерская и бюджет ограничен, присмотритесь к Beaver 523. Он простой, дешёвый в обслуживании и занимает мало места. Для производства стандартного строганого погонажа (доска пола, вагонка «спокойная») достаточно QUADRO 621 – его мощность и ширина обработки покрывают 80% типовых задач.
Когда требуется делать сложные профили (евровагонка, имитация бруса с четвертями), покупайте QUADRO 623 или Beaver 623 Pro. Здесь выбор между ними субъективен: QUADRO чуть жёстче, Beaver – удобнее в переналадке и имеет диагностику.
Для крупного цеха, работающего с необрезным материалом и твёрдыми породами, оптимален QUADRO 726 SAW Ultra. Ни один другой станок в обзоре не даст такой гибкости и производительности. Ну а Beaver 523 Pro – компромисс для тех, кому нужно больше возможностей, чем у базовой версии, но места под громоздкий шестишпиндель недостаточно.
В любом случае, перед покупкой настоятельно рекомендуем протестировать станки на ваших реальных заготовках. Только так вы поймёте, справляется ли выбранная модель с вашей породой дерева и профилем. И помните: качественная аспирация и ровный пол под фундаментом станка – половина успеха в работе четырёхстороннего оборудования.
Итоговое резюме:
Все шесть моделей – достойные аппараты. Линейка QUADRO делает ставку на силовую жёсткость и максимальные сечения. Beaver же привлекает удобством настройки, диагностикой и более лёгкими моделями для малого бизнеса. Выбирайте, исходя из максимальной ширины/высоты вашей детали и необходимого количества обрабатываемых поверхностей. Надеемся, наше сравнение поможет вам принять верное решение.
