Этап 1: Распаковка, осмотр и сборка несущей конструкции
Начните с аккуратного вскрытия транспортной упаковки. Не используйте острый нож или топор — лучше взять молоток и гвоздодёр для удаления деревянных скоб. Снимайте верхнюю крышку ящика, чтобы случайно не задеть лазерную головку или направляющие. После извлечения пенопластовых вкладышей проведите тщательный визуальный осмотр.
Особое внимание уделите:
-
Лазерной трубке — это самый хрупкий элемент. Проверьте, нет ли трещин, сколов на стекле или следов протекания охлаждающей жидкости.
-
Ремням и направляющим — они не должны быть перекошены.
-
Электронным платам — отсутствие видимых повреждений и окислений.

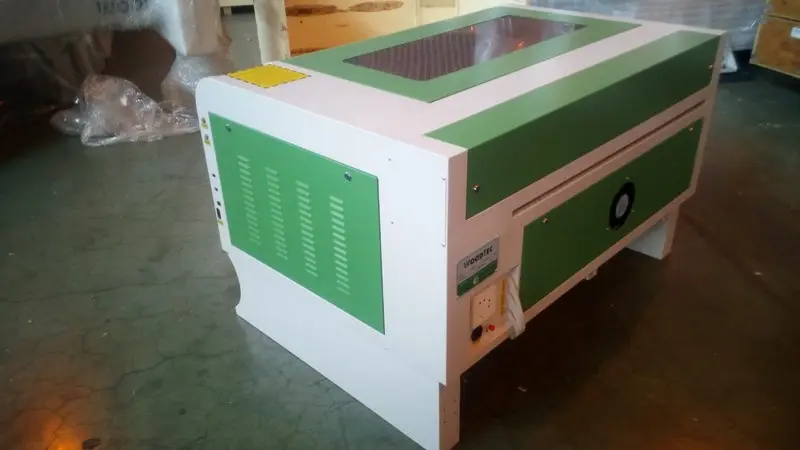

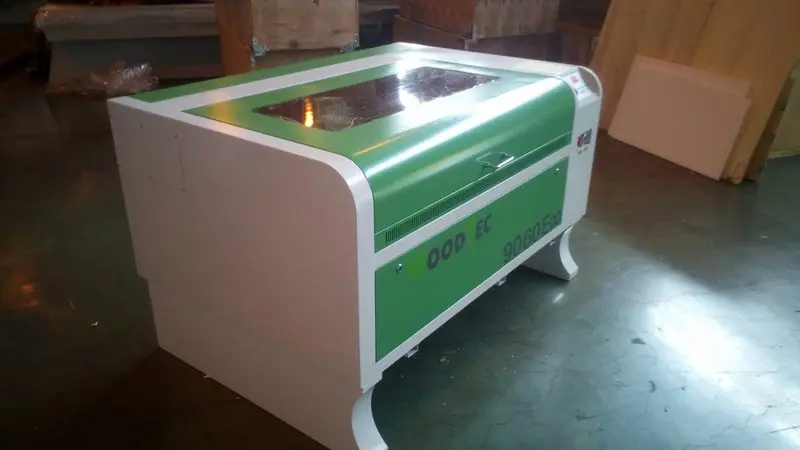

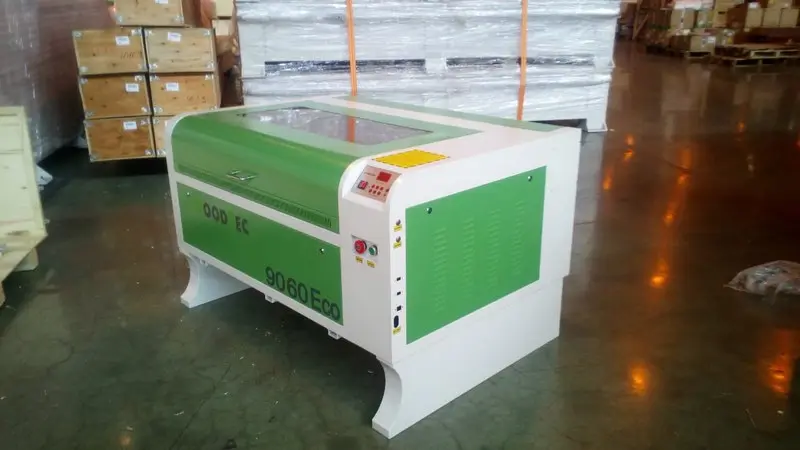

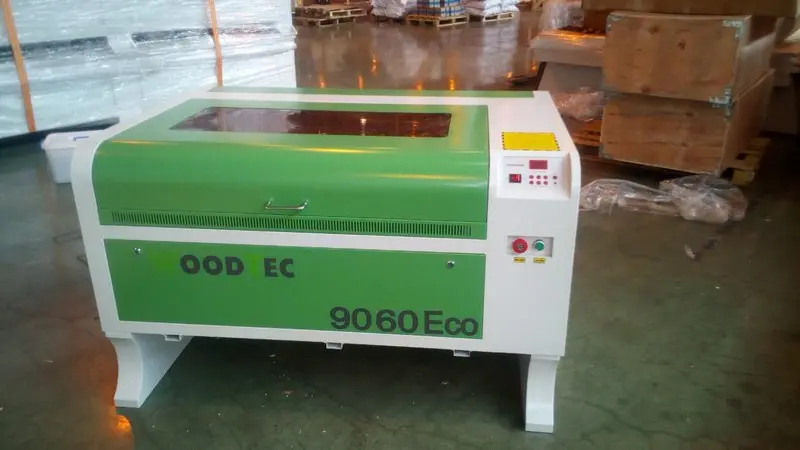

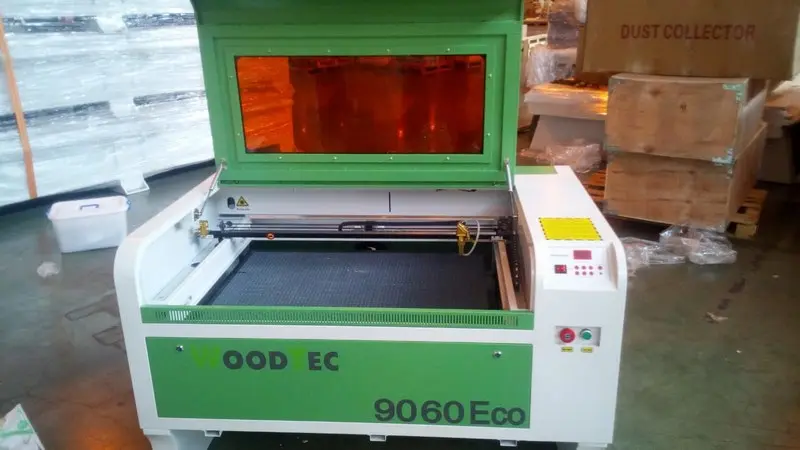

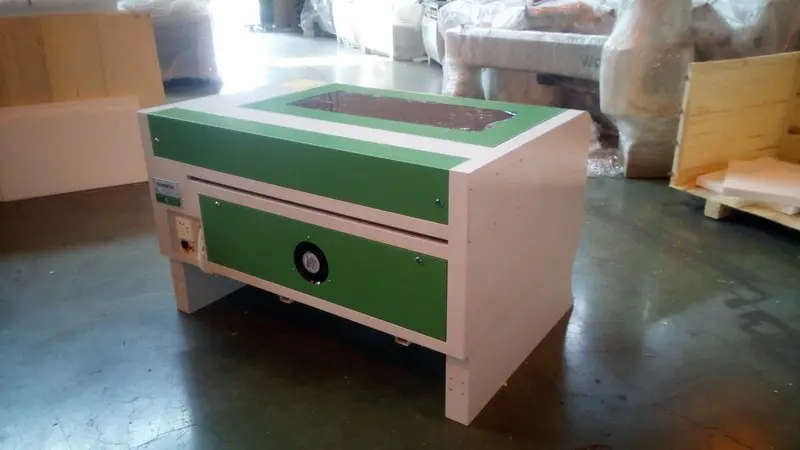

Затем извлеките станок из поддона и разместите на ровной поверхности в хорошо проветриваемом помещении. Соберите опорные ножки: обычно они поставляются отдельно. Прикрутите колёсики (если предусмотрены) к стойкам, а затем закрепите основание станка на раме с помощью крестовой отвёртки и торцевого ключа. Обязательно проверьте затяжку всех винтов — вибрации при транспортировке часто ослабляют крепёж. Оцените натяжение приводного ремня: он не должен провисать, но и не быть слишком тугим, иначе шаговые двигатели будут перегреваться.
Этап 2: Монтаж лазерного излучателя
CO2-трубка является сердцем станка. Обращайтесь с ней максимально бережно — избегайте резких толчков и перегибов. Установите трубку в штатные пластиковые или алюминиевые крепления, предварительно ослабив хомуты. Ориентация строго параллельна станине станка, чтобы минимизировать потери мощности на изгиб луча.
Подключение высоковольтных проводов:
На трубке есть два контакта — анод («+») и катод («-»). Соедините их с проводами, идущими от блока питания лазера (обычно красный и чёрный). Способ соединения зависит от модели:
-
Пайка с термоусадкой (надёжно, но требует навыка).
-
Клеммные колодки на винтах (просто и быстро).
-
Специальные высоковольтные разъёмы.
После соединения тщательно заизолируйте места контакта. Ни в коем случае не используйте обычную изоленту — только силиконовые трубки или специальные изоляторы, иначе возможен пробой на корпус.
Подключение системы охлаждения:
Наденьте силиконовые шланги на штуцеры трубки (вход и выход). Вход охлаждающей жидкости обычно расположен со стороны катода, выход — со стороны анода. Подсоедините второй конец шлангов к помпе или чиллеру. Залейте дистиллированную воду или специальный антифриз для лазеров. Включите систему охлаждения на несколько минут и проверьте герметичность всех соединений — даже малейшая капля воды на высоковольтных цепях приведёт к короткому замыканию.
Этап 3: Организация эффективной вытяжки
При резке лазером выделяются дым, пыль и вредные газы (например, формальдегид от фанеры). Игнорирование вытяжной системы ставит под угрозу не только чистоту оптики, но и здоровье оператора. Промышленные вытяжки с турбинами высокой мощности — оптимальный выбор.
Как правильно подключить:
-
Закрепите гофрированный алюминиевый или пластиковый воздуховод на выходном патрубке станка.
-
Проложите трубу к вентиляционному каналу или окну (через переходник-адаптер).
-
Установите обратный клапан, чтобы ветер не задувал обратно.
-
Проверьте тягу: при включённой вытяжке полоска бумаги должна притягиваться к решётке внутри рабочей камеры.
Если нет возможности подключиться к общедомовой вентиляции, используйте фильтрующую установку с угольными и HEPA-фильтрами. Регулярно чистите гофру от смол и копоти — накопленные отложения могут воспламениться от искры.
Этап 4: Электропитание и заземление — основа безопасности
Лазерный станок потребляет достаточно много энергии, а блок питания лазерной трубки генерирует напряжение до 30 кВ. Поэтому стабильность сети и правильное заземление критически важны.
Правила подключения:
-
Используйте отдельный промышленный стабилизатор напряжения мощностью не менее 2 кВт (лучше 3-5 кВт). Никогда не подключайте станок через бытовые сетевые фильтры или ИБП — они не сглаживают импульсные помехи.
-
Заземление должно быть выполнено отдельным проводом (жёлто-зелёным) к контуру заземления здания. Не используйте трубы отопления или газовые трубы в качестве заземлителя — это смертельно опасно.
-
На задней панели станка найдите клемму с символом заземления и надёжно закрепите провод.
-
После включения стабилизатора измерьте напряжение на выходе: оно должно быть 220±5 В при частоте 50 Гц.
Если напряжение в вашей сети часто скачет (ниже 190 В или выше 250 В), дополнительно установите реле напряжения, которое отключает станок при критических отклонениях.
Этап 5: Подключение к компьютеру и первичный тестовый запуск
Соедините станок с ПК или ноутбуком через USB-кабель (желательно экранированный, длиной не более 3 м). Установите драйверы для платы управления (чаще всего используется Ruida, Trocen или LaserCut). Затем установите программное обеспечение — например, LightBurn, RDWorks или LaserGRBL (для DIY-контроллеров).
Перед первым включением убедитесь:
-
Система охлаждения работает и вода циркулирует.
-
Вытяжка включена.
-
Крышка станка закрыта (датчики безопасности на многих моделях блокируют запуск).
-
Ручная регулировка тока (на блоке питания лазера) установлена в минимальное положение.
Включите тумблер на задней панели станка, затем запустите ПО. Выполните команду «Разблокировать» или «Сброс». Затем отправьте простейший G-код на перемещение головы по осям X и Y. Если движения плавные, без рывков и постороннего шума — переходите к следующему шагу.
Этап 6: Юстировка оптической системы — точность резания
Самый ответственный этап. Даже идеально собранный станок будет резать плохо, если луч от трубок до линзы идёт не по центру зеркал. Настройка проводится в несколько шагов.
Что вам понадобится:
-
Термобумага (чековая лента) или малярный скотч.
-
Шестигранные ключи для регулировки винтов на держателях зеркал.
-
Защитные очки для лазерного излучения (зелёные или оранжевые, блокирующие 10,6 мкм).
Процедура юстировки (классическая схема с тремя зеркалами):
-
Установите голову в ближний левый угол рабочего поля. Наклейте кусочек термобумаги на первое зеркало (ближайшее к трубке). Включите тестовый импульс (кнопка «Test» в ПО). Оцените отпечаток — он должен быть в центре. Если нет, отрегулируйте кронштейн трубки.
-
Переместите голову в дальний правый угол. Повторите тест на втором зеркале. Добейтесь совпадения отпечатков в двух крайних точках — это гарантирует параллельность луча оси X.
-
Настройте третье зеркало (на каретке) аналогичным образом, перемещая голову по оси Y.
-
Финальная проверка: луч должен попадать ровно в центр входного отверстия фокусирующей линзы. Используйте прозрачный акрил или специальный индикатор.
Весь процесс может занять от 30 минут до 2 часов. Не спешите, после каждой регулировки затягивайте винты.
Пробный запуск на материале:
Возьмите лист фанеры толщиной 3 мм или картон. Установите скорость 20 мм/с и мощность 50% (для начала). Вырежьте простой квадрат 50×50 мм. Оцените результат:
-
Пропуски по линиям — низкая мощность или загрязнённая оптика.
-
Сильное обугливание краёв — слишком высокая мощность или медленная скорость.
-
Неравномерный рез по углам — ошибка юстировки.
Подбирая скорость и мощность на разных образцах, вы найдёте оптимальные параметры для своих материалов.
Заключение и рекомендации по технике безопасности
Пусконаладка лазерного CO2 станка — это последовательный и вдумчивый процесс. Не пытайтесь сэкономить время на проверке заземления или герметичности водяного контура. Вот финальный чек-лист перед началом работы:
-
Все винты затянуты, ремни натянуты.
-
Лазерная трубка зафиксирована и подключена к блоку питания с надёжной изоляцией.
-
Вода течёт без пузырьков, шланги не пережаты.
-
Вытяжка эффективно удаляет дым.
-
Наличие стабилизатора и отдельного заземления.
-
Оптика отъюстирована, фокусировочная линза чистая.
-
Надеты защитные очки (даже при закрытой крышке).
Следуя этому руководству, вы не только запустите станок с первого раза, но и продлите срок службы его ключевых компонентов. Удачных вам проектов и идеальной резки!
