Подающий стол для ЧПУ: как конструкция меняет производительность
1. От чего зависит производительность станка с ЧПУ?
Когда речь заходит о производительности обрабатывающего центра с числовым программным управлением, большинство специалистов сразу смотрит на шпиндель, систему охлаждения или мощность приводов осей. Однако не менее значимый элемент, о котором часто умалчивают, — это подающий стол. Он отвечает за перемещение заготовки под рабочий инструмент, её фиксацию и, в случае автоматизированных решений, за смену деталей без участия человека.
Разница в производительности между разными типами подающих столов может достигать 300–400% при серийном выпуске однотипных изделий. Но чтобы понять, откуда берутся эти цифры, нужно разобрать три ключевых параметра: скорость перемещения, точность позиционирования и вспомогательное время (загрузка/выгрузка). Каждый тип стола имеет свои компромиссы между этими характеристиками.
2. Основные конструктивные семейства
2.1. Механические столы с ручной фиксацией
Базовый уровень — массивная стальная плита с Т-образными пазами. Заготовка крепится струбцинами, прихватами или через резьбовые отверстия. Подача осуществляется за счёт перемещения портала или самой плиты (в зависимости от кинематики станка). Производительность здесь минимальна: каждое новое изделие требует ручной перестановки крепежа и выверки нулевой точки. Скорость холостого хода обычно ограничена 5–10 м/мин из-за больших масс и отсутствия оптимизации.

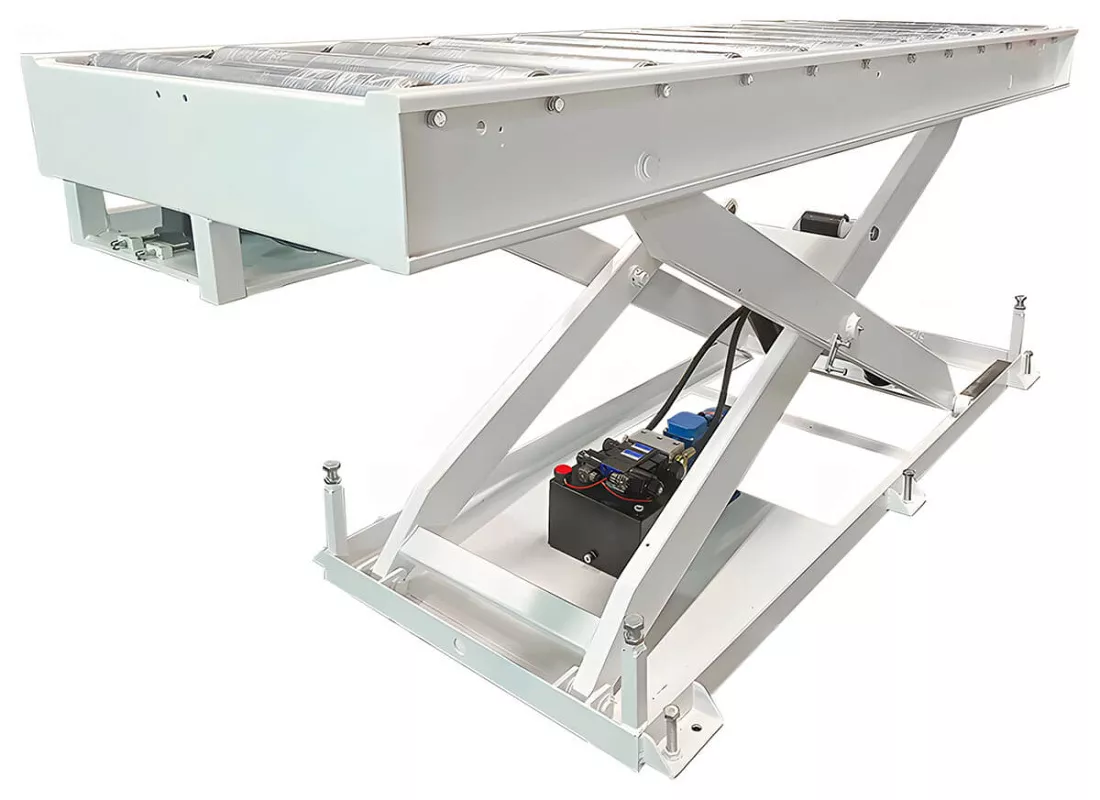

2.2. Роликовые конвейерные столы (рольганги)
Используются для длинномерных заготовок — труб, профилей, досок. Приводные ролики перемещают материал сквозь зону обработки. Производительность возрастает за счёт непрерывного потока: пока режется одна секция, следующая уже надвигается. Однако точность позиционирования по длине невысока (погрешность до 1–2 мм), что приемлемо только для черновых операций или резки с припуском.
2.3. Шарико-винтовые подающие столы (ШВП)
Классика для фрезерных и гравировальных станков среднего класса. Плита перемещается по направляющим с помощью шарико-винтовой пары, управляемой серводвигателем или шаговым мотором. Характерная скорость — до 30 м/мин, точность позиционирования — единицы микрон. Однако время загрузки-выгрузки остаётся ручным, что снижает общий цикл при серийной работе. Производительность упирается в человеческий фактор.
2.4. Вакуумные подающие столы
Специализированное решение для листовых материалов (фанера, пластик, композит). Рабочая поверхность имеет множество отверстий, соединённых с вакуумной системой. Заготовка присасывается за долю секунды, переустановка нового листа занимает 5–10 секунд. Скорость перемещения вакуумной плиты может быть высокой (до 40–60 м/мин), но сам стол часто остаётся неподвижным — движется только портал. Главный выигрыш в производительности — почти полное исключение времени на крепление. Для раскроя листов на сотни мелких деталей вакуумные столы дают прирост в 3–5 раз по сравнению с механическими.
2.5. Сменные (паллетные) подающие столы
Высший уровень автоматизации. Конструкция включает две или более сменных плит (паллет). Пока на одной идёт обработка, оператор снимает готовую деталь и устанавливает новую заготовку на второй. Переключение столов занимает от 3 до 15 секунд. Производительность таких систем ограничена только скоростью механической обработки, но не вспомогательными действиями. Паллетные столы часто оснащаются собственными приводами, датчиками положения и интерфейсом синхронизации с ЧПУ. Типичное время цикла для среднегабаритной детали сокращается на 40–60% по сравнению с одностаночной работой.
3. Разница в производительности: цифры и факторы
Чтобы говорить объективно, рассмотрим гипотетическую задачу: фрезерование 500 одинаковых алюминиевых пластин размером 200×150 мм. Машинное время одной детали — 45 секунд. Сравним три варианта подающих столов.
Вариант А – ручной механический стол (Т-образные пазы).
Установка и выверка заготовки с четырьмя прихватами: 70 секунд. Снятие и очистка: 20 секунд. Итого вспомогательное время на деталь: 90 секунд. Полный цикл: 45+90 = 135 секунд. За 8-часовую смену реально обработать ~213 деталей (с учётом перерывов).
Вариант Б – вакуумный стол (плита статична, портал движется).
Укладка листа на вакуумные присоски: 6 секунд. Включение вакуума: 2 секунды. Снятие готовой детали и очистка зоны: 8 секунд. Итого вспомогательное время: 16 секунд. Цикл: 45+16 = 61 секунда. За смену — около 472 детали. Производительность выше в 2,2 раза.
Вариант В – паллетный стол с двумя сменными плитами.
Смена паллет выполняется автоматически по команде ЧПУ за 5 секунд. В это время оператор на свободной плите меняет заготовку. Вспомогательное время на деталь — фактически только эти 5 секунд (совмещение операций). Цикл: 45+5 = 50 секунд. За смену — 576 деталей. Прирост к ручному варианту — 270%, к вакуумному — 22% дополнительного выигрыша.
Но эти цифры справедливы только для среднесерийного производства с одинаковыми заготовками. Если партия мала (10–20 деталей), время на переналадку стола становится доминирующим. Для единичного производства механический стол с ручной фиксацией может оказаться даже быстрее вакуумного из-за отсутствия необходимости настраивать уплотнители под форму детали.
4. Скрытые факторы, влияющие на реальную производительность
4.1. Жёсткость и виброустойчивость
Подающий стол, на котором жёстко закреплена заготовка, должен гасить вибрации резания. Тонкостенные вакуумные столы из алюминиевого сплава проигрывают чугунным механическим плитам. При черновой обработке это заставляет снижать подачу и глубину резания, увеличивая машинное время. Формально паспортная скорость стола может быть 40 м/мин, но реально из-за вибраций её уменьшают до 20 м/мин. Разница в производительности от этого фактора достигает 30%.
4.2. Скорость реакции привода
Подающие столы с шаговыми двигателями имеют низкий крутящий момент на высоких оборотах, следовательно, разгон и торможение занимают больше времени. Серво-приводы на ШВП или линейных двигателях выигрывают 0,1–0,3 секунды на каждом позиционировании. При 1000 перемещений за смену это экономит 100–300 секунд — мелочь, но в сумме даёт дополнительные 5–10 деталей.
4.3. Точность повторного позиционирования
Для многооперационных процессов (сверление, затем фрезеровка по контуру) важно, чтобы стол возвращался в нулевую точку с погрешностью не более 5–10 мкм. Дешёвые системы с реечной передачей после 1000 циклов могут давать уход в 0,05 мм, что вынуждает оператора вручную корректировать смещения или делать дополнительные проходы. Такие простои на настройку убивают до 15% времени смены.
5. Выбор под конкретные задачи: критерии оптимальности
Для штучного и мелкосерийного производства (до 50 деталей в месяц)
Нет смысла в сложных автоматизированных столах. Оптимален механический или вакуумный (если материал — лист). Производительность определяется не столом, а универсальностью. Время на переналадку важнее цикла обработки.
Для среднесерийного производства (50–500 деталей в месяц)
Явный победитель — роликовые или конвейерные столы для длинномеров, либо паллетные системы с двумя плитами. Прирост производительности окупает удорожание за 3–6 месяцев работы. Особенно эффективны модели с быстросъёмными приспособлениями (нулевые точки зажима).
Для крупносерийного и массового производства (>500 деталей/месяц)
Требуются много плитные паллетные системы (4–8 столов), роботизированная загрузка или линейные трансферы. Здесь производительность упирается в баланс между скоростью перемещения стола и ускорением/замедлением. Лучшие показатели — у систем с линейными двигателями и воздушными подушками (скорость до 120 м/мин). Разница с обычными ШВП в цикле из 1000 операций может составить часы.
6. Цена ошибки при выборе
Нередко производители станков экономят на подающем столе, ставя дешёвые шаговые двигатели вместо сервоприводов или утончают опорную плиту. Внешне это даёт ту же скорость холостого хода, но реальная производительность падает из-за вибраций и потери точности. Ещё одна ловушка — неправильная длина стола. Если заготовка свешивается за пределы опоры, приходится снижать подачу, чтобы избежать отрыва инструмента. А короткий стол вынуждает делать несколько позиций — с переустановкой детали, что убивает производительность напрочь.
Правило: подающий стол должен быть минимум на 30% длиннее и шире максимальной заготовки, а его грузоподъёмность — иметь 50-процентный запас относительно реального веса деталей.
7. Заключение
Разница в производительности между разными типами подающих столов для ЧПУ многократна, но нет единственного «лучшего» варианта. Вакуумные столы революционизируют работу с листами, но бесполезны для объёмных заготовок. Роликовые конвейеры дают поток, но не терпят точных позиций. ШВП-столы точны, но теряют время на загрузку. А паллетные системы спасают серийку, но переусложнены для единичных деталей.
Главный совет: пересчитайте реальное машинное и вспомогательное время на ваших типовых деталях. Подставьте значения из пункта 3. Если окажется, что смена заготовки занимает более 30% от общего цикла — срочно меняйте подающий стол на более производительный тип. Если менее 15% — не тратьте бюджет, улучшайте инструмент или режимы резания.
Производительность ЧПУ всегда стоит на трёх китах: шпинделе, системе ЧПУ и подающем столе. Игнорирование последнего — самая частая причина, почему дорогой станок выдаёт копеечную выработку.
Ключевой вывод: переход с ручного механического стола на вакуумный или паллетный в типовых задачах повышает производительность от 120% до 270%, но только при правильном учёте размеров, материала и серийности заготовок.
