Покупка станка с числовым программным управлением — это серьёзная инвестиция, которая должна окупиться за счёт производительности, точности и долговечности оборудования. Однако многие покупатели сталкиваются с дилеммой: поставщик предлагает длинный список дополнительных опций, и не всегда понятно, какие из них действительно необходимы для вашего производства, а какие навязываются «для галочки». Переплатить за ненужные функции так же плохо, как и сэкономить на критически важном узле. В этой статье мы детально разберём, из чего состоит современный станок с ЧПУ, что входит в стандартную комплектацию, а какие опции стоит добавлять осознанно — под конкретные задачи вашего бизнеса.
Основные узлы и агрегаты: база любого станка с ЧПУ
Любой токарный или фрезерный станок с ЧПУ — это сложная система, состоящая из взаимосвязанных узлов. Понимание их назначения поможет вам осознанно подходить к выбору комплектации.

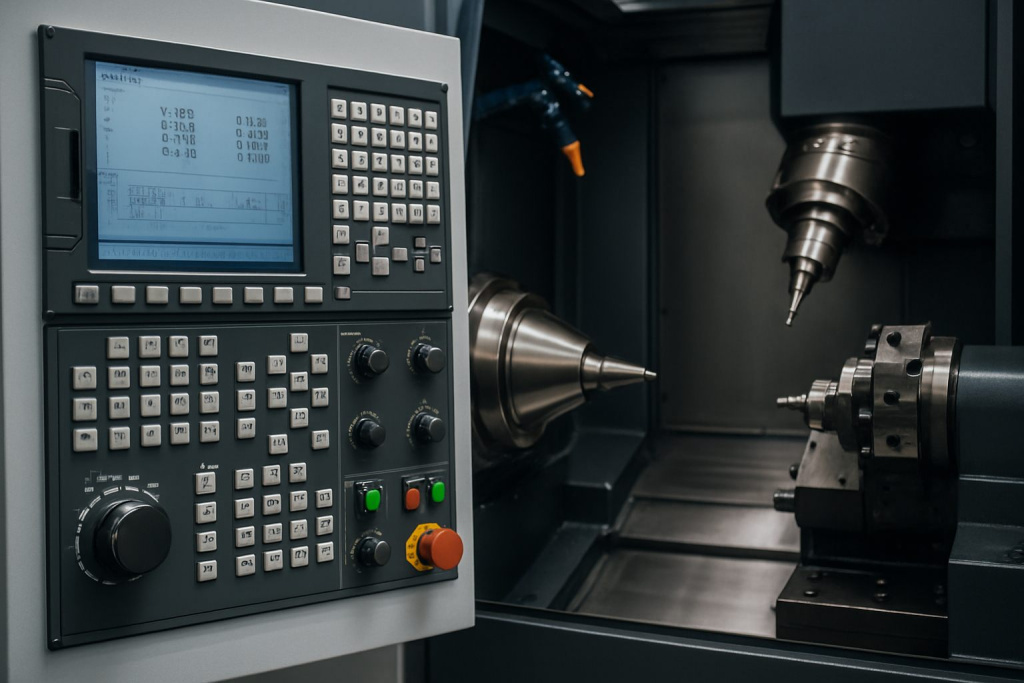

Система ЧПУ (числового программного управления) — это «мозг» станка. Она читает управляющую программу и координирует движение всех осей, вращение шпинделя, смену инструмента и вспомогательные функции. На рынке представлены как всемирно известные бренды (Fanuc, Siemens, Heidenhain, Mazatrol), так и популярные азиатские системы (Syntec, GSK, HNC). Каждая имеет свои сильные стороны: одни славятся надёжностью и поддержкой, другие — доступной ценой и простотой освоения.
Важный нюанс: при выборе системы ЧПУ убедитесь в наличии портов для передачи данных — RS232 (для подключения ноутбука сервисной службы), Ethernet (для интеграции в заводскую сеть) и USB/CF (для загрузки управляющих программ с флеш-накопителя). Также обратите внимание на поддержку полезных функций, например, M30 (конец программы) и жёсткого нарезания резьбы метчиком, которое избавляет от необходимости покупать дорогие плавающие патроны.
Главный двигатель и приводы осей — это «мышцы» станка. Они обеспечивают вращение заготовки, перемещение стола, суппорта и револьверной головки. Как правило, приводы осей поставляются в связке с выбранной системой ЧПУ, а главный двигатель (для токарных станков) может быть от другого производителя. Передача вращения бывает ременной, редукторной, прямой или встроенной. Наиболее распространённый и ремонтопригодный вариант — ременная передача: она оптимальна по цене, простоте обслуживания и доступности запчастей.
Направляющие — это «скелет» станка, отвечающий за точность и жёсткость перемещений. Для высокоскоростной обработки с большим тактом выпуска лучше подходят направляющие качения (линейные подшипники). Для тяжёлой силовой обработки, где важны виброустойчивость и жёсткость, предпочтительнее направляющие скольжения. Выбор зависит от ваших задач: серийное производство мелких деталей или единичная обработка крупных заготовок.
Инструментальная система — для токарных станков это револьверная головка (стандартно 8–12 позиций, до 24). Для фрезерных — магазин барабанного типа или с манипулятором (обычно 20–28 позиций). Важно уточнить у поставщика, входит ли в комплект оснастка: оправки, блоки, клинья. Некоторые производители токарных станков поставляют револьверную голову уже полностью оснащённой, что экономит время и деньги на старте.
Стандартная комплектация: что должно быть «в коробке»
Каждый станок с ЧПУ имеет базовый набор узлов и приспособлений, которые обязательно должны быть прописаны в спецификации. Проверьте наличие следующих позиций перед покупкой:
-
Комплект вспомогательного инструмента — отвертки, ключи, шестигранники, прокладки. Мелочь, но без неё наладка превращается в поиск нужного ключа по всему цеху.
-
Комплект выравнивающих опор и анкерных болтов — для установки станка по уровню. Запомните: гарантия на геометрическую точность сохраняется только при монтаже на анкерные болты согласно технической карте.
-
Блокировка дверей — обязательный элемент безопасности, предотвращающий доступ к рабочей зоне во время обработки.
-
Автоматический ленточный конвейер — для эффективного удаления стружки, включая витую. Особенно полезен при высокой производительности.
-
Аварийные кнопки — обязательны по ТР ТС 010/2011. Они должны быть на пульте ЧПУ, на конвейере и на переносном пульте.
-
Гидравлическая станция — для зажима патрона, выдвижения пиноли задней бабки и поворота револьверной головки (на токарных). На фрезерных — при дооснащении поворотными столами.
-
Автоматическая централизованная система смазки — подаёт масло к узлам по таймеру и сигнализирует о низком уровне. Предотвращает простои и износ.
-
Система охлаждения электрошкафа — теплообменник или кондиционер. Для станков с Siemens рекомендуется кондиционер из-за повышенного тепловыделения.
-
Светодиодное освещение рабочей зоны — снижает влияние человеческого фактора при наладке.
-
Полностью закрытый кожух — защита от стружки, СОЖ и шума. Для крупногабаритных станков может быть опцией.
-
Пистолеты для СОЖ и сжатого воздуха — для очистки рабочей зоны и промывки деталей.
-
Переносной пульт управления с кнопкой аварийного отключения — незаменим при наладке и поднастройке.
-
Телескопическая защита направляющих и ШВП — кожухи из нержавеющей стали с уплотнениями. Для обработки графита и неметаллов требуется дополнительная защита и мощная аспирация.
Дополнительные опции для токарных станков: что окупается
Когда базовые узлы определены, наступает время опций. Их цель — расширить технологические возможности, повысить производительность и сократить вспомогательное время. Рассмотрим ключевые.
Люнет — незаменим для обработки длинномерных валов, где нужна дополнительная опора. Бывают механические (ручная настройка) и гидравлические (зажим по M-команде). На крупногабаритных станках (от 3000 мм РМЦ) часто входят в стандарт.
Контршпиндель — мощный инструмент для серийного производства. Позволяет обрабатывать деталь с двух сторон без переустановки, обеспечивая соосность и точность. Идеален для сложных заказов с жёсткими допусками. Экономит площадь, время на транспортировку и снижает влияние человеческого фактора.
Ось Y — используется для фрезерования лысок, шпоночных пазов, боковых плоскостей и нарезания зубьев. Бывает «виртуальной» (за счёт хода по X) и полноценной, с собственными направляющими и ШВП. Полноценная ось Y исключает мёртвые зоны и повышает точность. На станках ООО СТАНКИ для этой оси применяются направляющие скольжения, что улучшает антивибрационные свойства.
Системы измерения инструмента и детали — автоматизируют привязку и контроль износа. Для фрезерных станков система Renishaw TS27R (проводная) и OMP60 (оптическая) сокращают время наладки до 90% и исключают человеческий фактор.
Ловушка и конвейер готовых деталей — для серийного производства мелких деталей. Сокращают время на снятие и поиск изделий в стружке.
Задняя бабка на собственной ШВП — для автоматической работы без оператора. Программируемая бабка обеспечивает жёсткость, стабильность и увеличивает вес станка, что благоприятно сказывается на устойчивости.
Автоматический податчик прутка — позволяет загружать несколько прутков и работать без остановки, контролируя только износ инструмента.
Маслоотделитель дискового типа — удаляет масляную плёнку с СОЖ, продлевая срок её службы и сохраняя стойкость инструмента.
Дополнительные опции для фрезерных станков
Поворотные и наклонно-поворотные столы — расширяют технологические возможности, увеличивают производительность и ассортимент. При необходимости ось можно «убрать» и работать как на обычном 3-осевом станке.
Выбор типа конуса шпинделя — ISO, HSK, SK, CT, BT, BBT. Зависит от вашей оснастки и типа привода.
Влияние на технические параметры (для станков «под заказ»):
-
Увеличение мощности двигателей — выше крутящий момент и производительность.
-
Выбор ШВП с другим шагом — влияет на усилия резания.
-
Улучшение ЧПУ — больше памяти и функций для современных программ.
-
Установка патрона большего диаметра — расширяет номенклатуру.
-
Изменения в конструкции кожухов — для специальных изделий.
-
Увеличение грузоподъёмности стола — за счёт добавления танкеток направляющих.
Практические рекомендации: как не переплатить
-
Определите номенклатуру. Составьте список деталей, которые будете обрабатывать в ближайшие 1–2 года. Это поможет понять, нужны ли люнет, контршпиндель, ось Y.
-
Оцените серийность. Для единичных заказов многие опции избыточны. Для серии — окупаются за счёт сокращения вспомогательного времени.
-
Запросите спецификацию с деталями. Убедитесь, что в стандарте есть всё необходимое, и не платите дважды за то, что уже включено.
-
Советуйтесь с технологами. Специалисты ООО СТАНКИ помогут проанализировать ваш техпроцесс и подобрать оптимальную конфигурацию без лишних затрат.
-
Планируйте развитие. Если через год вы планируете выпускать новую продукцию, возможно, стоит сразу заложить опции с запасом.
Заключение
Каждая позиция в комплектации станка с ЧПУ несёт свою функцию — одни критичны для базовой работы, другие раскрывают потенциал для роста и автоматизации. Пользуясь этим руководством, вы сможете осознанно подойти к выбору и не переплатить за ненужные функции. Помните: правильная комплектация — это баланс между текущими задачами и стратегическими планами.
Специалисты ООО СТАНКИ всегда готовы помочь вам с выбором станка и оптимальной комплектации. Мы проанализируем ваш техпроцесс, предложим несколько вариантов под разный бюджет и объясним, какие опции действительно окупятся в вашем производстве. Обращайтесь — и мы вместе найдём идеальное решение!
