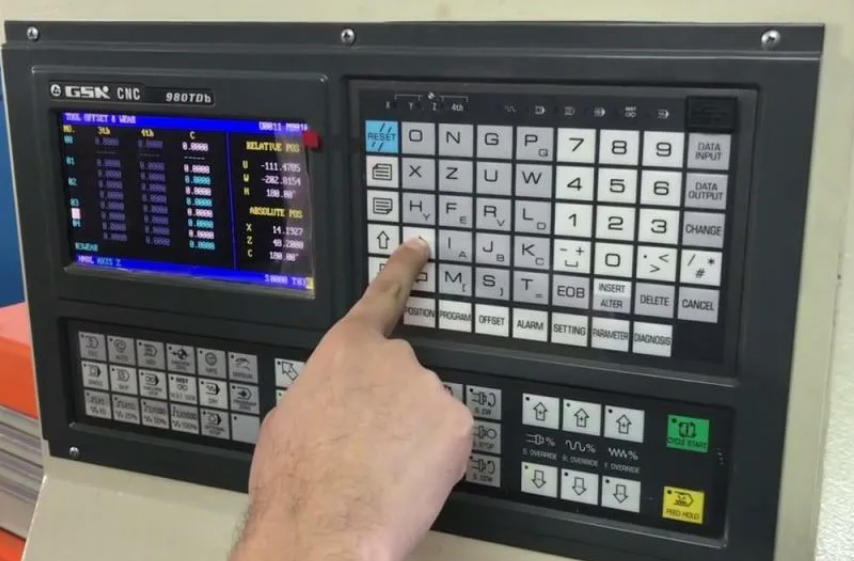

Программирование фрезерного станка с ЧПУ — это фундаментальный навык, без которого невозможно эффективное производство. Даже самый современный обрабатывающий центр останется бесполезным набором металла, если управляющая программа составлена с ошибками. В этой статье мы разберём ключевые аспекты программирования фрезерных операций: от базовых G- и M-кодов до постоянных циклов, коррекций и стратегий обработки. Материал построен как практическое руководство — с примерами, таблицами и важными нюансами, которые помогут избежать аварий и брака.
Важное замечание. Все примеры приведены в логике ISO/FANUC. У разных систем ЧПУ базовые команды обычно совпадают, но циклы, M-коды и вызов коррекций могут отличаться. Всегда сверяйте программу с руководством конкретной стойки.
С чего начинается фрезерная программа
Фрезерная программа управляет перемещением инструмента относительно заготовки по трём и более координатам. На типовом вертикальном обрабатывающем центре оси X и Y задают положение в плоскости стола, Z — высоту инструмента. Для круговой интерполяции важно, какая рабочая плоскость активна: G17 — XY, G18 — XZ, G19 — YZ.
В отличие от токарной обработки, где X/Z описывают профиль вращения, во фрезеровании критически важны ноль детали, длина инструмента, его радиус и безопасная высота. Большинство аварий при запуске новой программы связано не с «неправильным G01», а с неверным смещением G54, корректором H/D или слишком низкой плоскостью быстрого перемещения.
Базовые G- и M-коды: алфавит программиста
Начнём с команд, которые задают основную логику программы. В таблице ниже — коды, к которым программист и оператор обращаются чаще всего.
| Код | Назначение | Практический смысл |
|---|---|---|
| G00 | Быстрое позиционирование | Подвод к точке без резания; Z-подводы должны быть выше детали и оснастки |
| G01 | Линейная интерполяция | Прямолинейное фрезерование и рабочие подачи |
| G02/G03 | Круговая/винтовая интерполяция | Дуги, окружности и спиральный вход при одновременном изменении Z |
| G17/G18/G19 | Выбор плоскости XY/XZ/YZ | Влияет на дуги, коррекции и часть циклов |
| G21 | Миллиметровая система | Для программ в мм |
| G40/G41/G42 | Отмена/левая/правая коррекция радиуса | Позволяет программировать номинальный контур и корректировать фактический диаметр фрезы |
| G43 H… | Положительная коррекция длины инструмента | Связывает текущий инструмент с его измеренной длиной |
| G49 | Отмена коррекции длины | Используется в безопасных блоках |
| G53 | Перемещение в машинных координатах | Для безопасного отвода |
| G54–G59 | Рабочие системы координат | Несколько нулей для разных установов |
| G80 | Отмена постоянного цикла | Обязательная привычка после сверления |
| G81/G82 | Сверление/сверление с выдержкой | Для обычных отверстий и операций с паузой на дне |
| G83 | Глубокое сверление с полным отходом | Улучшает удаление стружки в глубоких отверстиях |
| G73 | Высокоскоростное прерывистое сверление | Короткий отход для дробления стружки |
| G84 | Резьбонарезание метчиком | Требует синхронизации шпинделя и подачи |
| G85/G86/G89 | Расточные циклы | Различаются способом остановки и вывода инструмента |
| G90/G91 | Абсолютное/приращённое программирование | G90 — координаты от нуля; G91 — от текущей точки |
| G94 | Подача в минуту | Типичный режим для фрезерования |
M-коды, которые встречаются почти в каждой программе:
| Код | Назначение |
|---|---|
| M03/M04 | Запуск шпинделя по/против часовой стрелки |
| M05 | Останов шпинделя |
| M06 | Смена инструмента |
| M08/M09 | СОЖ включить/выключить |
| M00/M01 | Безусловный/опциональный останов |
| M30 | Завершение программы |
Рабочие координаты и коррекции: основа безопасной программы
G54–G59 задают, где находится ноль конкретной детали относительно станка. В одном установе G54 можно использовать для первых тисков, G55 — для вторых, G56 — для другой детали. Это удобнее и безопаснее, чем переписывать координаты в программе.
После смены инструмента станок должен учитывать его фактическую длину. В распространённой логике это делается через G43 Hxx. Номер H обычно связан с измеренной длиной инструмента, но правило «T1 = H1» — удобная дисциплина, а не универсальный закон.
Критическая проверка. Если после смены инструмента забыть G43 H…, реальная координата торца инструмента может не соответствовать рассчитанной Z. Перед первым рабочим погружением проверяйте активный инструмент, H-корректор, G54 и безопасную высоту.
Практический пример: контур и четыре отверстия
text% O2001 (MILLING EXAMPLE) G21 G17 G90 G40 G49 G80 G54 T01 M06 S2500 M03 G00 X0 Y0 G43 H01 Z50.0 M08 G00 Z5.0 G01 Z-2.0 F150 G01 X60.0 F500 Y40.0 X0 Y0 G00 Z50.0 M09 M05 T02 M06 S1800 M03 G00 G54 X10.0 Y10.0 G43 H02 Z50.0 M08 G99 G81 Z-12.0 R2.0 F120 X50.0 Y10.0 X50.0 Y30.0 X10.0 Y30.0 G80 G00 Z50.0 M09 M05 M30 %
Первая строка задаёт безопасное состояние: миллиметры, плоскость XY, абсолютные координаты, отменённые коррекции и циклы. G54 выбирает ноль детали; G43 H01/H02 включает измеренную длину инструмента. G99 в сверлильном цикле возвращает инструмент к R-плоскости после каждого отверстия. G80 отменяет модальный цикл — обязательная часть хорошего стиля.
Сверлильные и расточные циклы: как выбрать нужный
После настройки координат и коррекций можно переходить к типовым операциям. Сравним назначение циклов.
| Цикл | Типовая задача | Особенность |
|---|---|---|
| G81 | Обычное сверление | Подход к R-плоскости, сверление до Z и возврат |
| G82 | Зенкование/сверление с выдержкой | На дне задаётся пауза P |
| G73 | Быстрое прерывистое сверление | Короткие отходы для дробления стружки |
| G83 | Глубокое сверление | Полный вывод инструмента для удаления стружки |
| G84 | Нарезание правой резьбы метчиком | Подача синхронизирована с оборотами и шагом |
| G85 | Растачивание с рабочим выходом | Вывод по подаче для предсказуемой поверхности |
| G86 | Растачивание с остановом шпинделя | Способ выхода отличается от G85 |
| G89 | Растачивание с выдержкой | Пауза на глубине перед выходом |
Пример G83 — глубокое сверление
Задача: отверстие Ø8 мм глубиной 45 мм. При отношении глубины к диаметру больше нескольких D возрастает риск забивания канавок стружкой; G83 делит сверление на участки и периодически выводит инструмент.
textG00 X20.0 Y20.0 G83 Z-45.0 R2.0 Q5.0 F120 X60.0 Y20.0 X60.0 Y50.0 X20.0 Y50.0 G80
Q5.0 — каждый рабочий заход углубляет отверстие примерно на 5 мм. После «клевка» G83 возвращает сверло к плоскости вывода стружки, поэтому цикл надёжнее, но медленнее G73.
Пример G84 — нарезание резьбы M10×1,5
Для жёсткого резьбонарезания подача должна точно соответствовать шагу резьбы. При M10×1,5 и 600 об/мин в режиме G94 получаем F = 1,5 × 600 = 900 мм/мин.
textG00 X20.0 Y20.0 S600 G84 Z-18.0 R2.0 F900 X60.0 Y20.0 X60.0 Y50.0 X20.0 Y50.0 G80
Главная ошибка — менять S и забывать пересчитать F: метчик окажется жёстко рассинхронизирован с осью Z.
Коррекции, стратегии и режимы фрезерования
Сверлильные циклы решают отдельные задачи, но фрезерная программа обычно включает обработку контуров, карманов и плоскостей.
G41/G42: зачем нужна коррекция радиуса фрезы
Если контур детали задан по номинальной геометрии, центр фрезы нужно сместить на радиус инструмента. G41/G42 позволяет ЧПУ выполнить это смещение автоматически. Это удобно, когда фактический диаметр инструмента отличается от номинала: размер можно довести корректором, не пересчитывая всю траекторию.
Популярные стратегии фрезерования
| Стратегия | Где применяется | Нюанс |
|---|---|---|
| Торцевое фрезерование | Выравнивание базовой поверхности | Следить за шириной захвата и выходом фрезы за край |
| 2D-контур | Наружные и внутренние профили | Попутное фрезерование, важны подвод/отвод |
| Карманирование | Выборка материала внутри контура | Избегать полного погружения; спиральный вход |
| Адаптивная черновая | Большой объём съёма | Постоянный угол контакта, большая осевая глубина |
| Rest machining | Дообработка остатка после крупной фрезы | Меньший инструмент работает только там, где предыдущий не прошёл |
| Спиральная интерполяция | Отверстия и вход в карман | G02/G03 с одновременным Z для плавного входа |
Режимы резания: связь Vc, оборотов и подачи
Обороты можно оценить по формуле: n = 1000 × Vc / (π × D). Минутная подача: F = fz × z × n, где fz — подача на зуб, z — число зубьев, n — об/мин. Эти формулы дают стартовую точку, но реальные значения корректируют по материалу, вылету инструмента, жёсткости станка и глубине резания.
10 нюансов, которые влияют на качество и безопасность
-
Ноль детали должен быть связан с реальной базой и воспроизводиться после переустановки.
-
Корректор длины H проверяется после каждой смены инструмента.
-
G41/G42 нельзя включать в неподходящей геометрии — нужен корректный заход и выход.
-
G90/G91 — модальные режимы. Забытый G91 способен изменить все последующие перемещения.
-
R-плоскость сверлильного цикла должна быть выше детали, струбцин и тисков.
-
G73 быстрее G83, но при глубоком отверстии полный отход G83 безопаснее.
-
Для глубоких карманов важны удаление стружки и подача СОЖ.
-
Большой вылет инструмента резко снижает жёсткость.
-
CAM не заменяет проверку: постпроцессор и модель станка должны соответствовать реальному оборудованию.
-
Первый запуск новой программы — графика, Single Block, сниженный rapid override.
Что лучше программировать вручную, а что — через CAM
| Операция | Ручной код | CAM |
|---|---|---|
| Несколько отверстий | Отлично: G81/G83/G84 | Избыточно |
| Простой 2D-контур | Удобно при малом числе элементов | Предпочтительно при множестве карманов |
| Сложный карман | Трудоёмко | Лучше CAM с адаптивной стратегией |
| 3D-поверхность | Нерационально | Стандартная задача CAM |
| 3+2 | Возможно для простых ориентаций | CAM снижает риск ошибок |
| Одновременные 5 осей | Исключение | CAM + симуляция + постпроцессор |
Заключение
Программирование фрезерных операций — это сочетание знания кодов, понимания физики резания и дисциплины. Ошибка в одном символе может стоить дорого: сломанный инструмент, испорченная заготовка, авария станка. Начинайте с простых программ, тщательно проверяйте каждую строку, используйте симуляцию и графику. И помните: даже самый совершенный CAM-софт не заменит понимания базовых принципов.
