Введение: что скрывается за таинственной аббревиатурой
Когда ваш фрезерный станок с ЧПУ впервые начинает движение по заготовке, вырезая замысловатый орнамент или аккуратную надпись, он не совершает магических действий. Каждое перемещение резца, каждый оборот шпинделя и изменение глубины погружения — это результат последовательного исполнения строчек обычного текстового файла. Этот файл и есть та самая управляющая программа, написанная на языке, который в народе называют G-кодом.
Многие новички, впервые сталкиваясь с ЧПУ-оборудованием, испытывают благоговейный трепет перед этим термином. Кажется, что для работы потребуется освоить сложный синтаксис, как при изучении иностранного языка или программирования. На самом деле всё обстоит совершенно иначе, и сегодня мы развеем этот миф, а заодно познакомим вас с внутренней кухней станков с числовым программным управлением.
Откуда взялось название «G-код»: историческая справка
Существует устойчивое заблуждение, что буква G в названии происходит от слова Geometric (геометрический). Это красивая, но абсолютно неверная версия, которая кочует из одной любительской статьи в другую. Настоящая история уходит корнями в конец 1950-х годов, когда в США разрабатывался первый отраслевой стандарт для систем ЧПУ — RS-274.
В этом стандарте все подготовительные команды, задающие режим работы станка, были сгруппированы под литерой G (от английского preparatory — подготовительный). Просто удобное буквенное обозначение, не более того. Позже, по аналогии, появились вспомогательные M-команды (от miscellaneous — разные), отвечающие за включение шпинделя, подачу охлаждающей жидкости или остановку программы. Так что никакой геометрии в названии нет — есть лишь дань инженерной традиции полувековой давности.
Анатомия управляющей программы: из чего состоит G-код
Файл с G-кодом — это обычный текст, который без проблем открывается в любом редакторе, будь то «Блокнот» Windows или продвинутый Notepad++. Каждая отдельная строка называется кадром, и именно в ней заключается элементарная команда для станка. Давайте заглянем внутрь и посмотрим на типичные примеры.

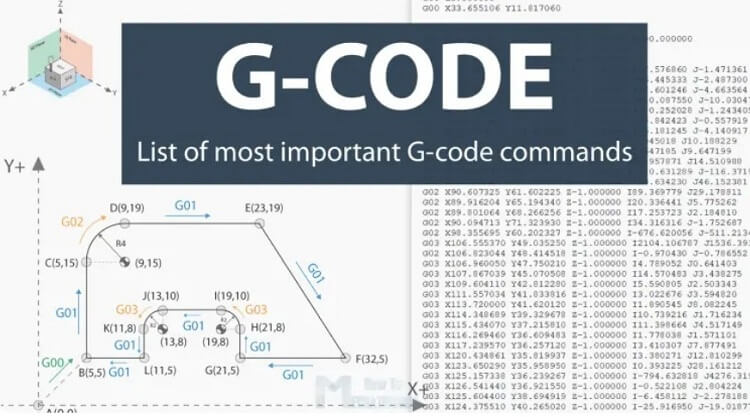

Базовые команды движения
Вот несколько строк, которые составляют основу 90% всех программ:
-
G00 — быстрое перемещение вхолостую. Используется, когда фреза не касается материала и нужно быстро подвести её к точке начала обработки или отвести в сторону.
-
G01 — линейная рабочая подача. Это главная команда резания, когда инструмент движется с заданной скоростью, снимая стружку.
-
G02 и G03 — движение по дуговой траектории соответственно по часовой стрелке и против неё.
Вспомогательные параметры
Помимо буквы G, в кадре присутствуют и другие обозначения:
-
X, Y, Z — координаты конечной точки перемещения в пространстве.
-
F — скорость подачи в миллиметрах в минуту.
-
S — частота вращения шпинделя.
-
M03, M04, M05 — команды запуска вращения по часовой, против часовой и полной остановки шпинделя.
-
M30 — стандартный маркер окончания программы.
Также существуют команды выбора рабочей плоскости (G17, G18, G19), переключения между дюймами и миллиметрами (G20/G21) и система отсчёта координат — абсолютная или относительная (G90/G91).
Масштабы реальных проектов
Многие начинающие пользователи удивляются, когда видят реальный файл управляющей программы. На первый взгляд кажется, что там миллионы строк. И это недалеко от истины: гравировка даже простого логотипа может занимать от 50 до 100 тысяч кадров. Всё потому, что каждая микроскопическая дуга, каждый пиксель векторного изображения в процессе постобработки превращается в отдельное математическое описание движения.
Полный цикл работы: от чертежа до готовой детали
Это самый важный раздел для понимания, и здесь мы подходим к ключевой мысли: никто не пишет G-код руками. Это удел либо инженеров на крупных заводах, пишущих уникальные циклы, либо энтузиастов, которым интересен процесс ради самого процесса. Для обычного мастера, работающего дома или в небольшой мастерской, путь выглядит иначе. Он состоит из четырех обязательных этапов.
1. CAD — система автоматизированного проектирования
На этом этапе вы создаёте модель будущего изделия. Это может быть плоский вектор для гравировки, трёхмерная модель детали или сложный рельеф. Инструментов тут множество: от профессиональных SolidWorks и КОМПАС до простых векторных редакторов вроде CorelDRAW. Многие современные CAM-системы включают в себя встроенный редактор, избавляя пользователя от необходимости искать отдельное ПО.
2. CAM — система автоматизированного производства
Следующий шаг — загрузка готовой модели в CAM-программу. Здесь вы как технолог рассказываете системе, что именно нужно сделать с заготовкой:
-
Какой фрезой резать (диаметр, тип, количество зубьев).
-
На какую глубину погружаться за проход.
-
Какую стратегию обработки применить (чистовое или черновое прохождение, обход по контуру, выборка кармана, 3D-обработка).
На основе этих настроек программа самостоятельно рассчитывает траекторию движения инструмента. Вам не нужно думать о том, как математически описать кривую — это делает алгоритм.
3. Постпроцессор — незаметный переводчик
Третий этап — самый технический, но для пользователя он проходит практически незаметно. CAM-программа знает траекторию в универсальном виде, но каждый станок говорит на своём диалекте G-кода. Постпроцессор — это своего рода переводчик, который адаптирует общую траекторию под конкретную систему управления.
Например, файл, созданный для системы Mach3, не всегда корректно отработает на NC Studio или LinuxCNC. Они используют разные форматы записи координат, по-разному интерпретируют некоторые команды. Именно поэтому так важно при покупке станка или выборе софта знать, какой постпроцессор вам нужен.
4. Система управления станком
Финальное звено — программа-интерпретатор, установленная на компьютере, который непосредственно подключен к электронике станка. Она читает готовый G-код, преобразует цифровые команды в электрические импульсы и отправляет их на шаговые двигатели. В результате оси начинают двигаться, шпиндель вращается, и происходит резка.
Самые популярные системы управления в любительском сегменте — это Mach3, NC Studio, RichAuto, а также бесплатные LinuxCNC и GRBL для Arduino-платформ.
Нужно ли новичку учить G-код вручную?
Однозначный ответ — нет. И это не просто мнение, а практическая реальность современного станкостроения. Современные программы сделали процесс максимально дружелюбным: вам достаточно загрузить картинку или 3D-модель, выбрать инструмент и нажать кнопку «Сгенерировать управляющую программу». Всё остальное софт сделает сам.
Почему ArtCAM до сих пор популярен?
Несмотря на то что компания Autodesk прекратила поддержку ArtCAM ещё в 2018 году, эта программа остаётся самым частым выбором для работы с деревом, фанерой, акрилом и пластиком. Причина — невероятная простота интерфейса, наличие русского языка и понятная логика работы с рельефами. Миллионы владельцев небольших фрезеров до сих пор используют последние рабочие версии именно за удобство, а не за техническую новизну.
Альтернативы для роста
Если ArtCAM кажется вам слишком простым или устаревшим, обратите внимание на Fusion 360. Эта программа чуть сложнее в освоении, но она бесплатна для личного использования и открывает путь к созданию сложных инженерных деталей. Для абсолютных новичков существуют и вовсе элементарные веб-решения: Carbide Create или Easel, которые работают прямо в браузере и ориентированы на обучение.
Когда базовое понимание всё же необходимо
Несмотря на то что писать код вручную не нужно, базовое понимание структуры G-кода крайне полезно. Представьте ситуацию: вы запустили программу, а фреза внезапно ушла в сторону или врезалась в стол. Открыв файл в «Блокноте» и взглянув на первую строчку, вы видите команду G20. Это означает, что система ожидает координаты в дюймах, а ваша модель построена в миллиметрах (G21).
Ошибка в одну букву превращает аккуратную деталь в бракованную заготовку. И именно здесь знание базовых команд спасает ситуацию. Вы исправляете G20 на G21 — и проблема решена за пять секунд. Такие простые навыки диагностики составляют половину всех «волшебных» решений, которые опытные мастера применяют на глаз.
Итоги и главный вывод
Подведём черту. G-код — это не отдельный навык, который нужно осваивать до покупки станка, как учат алфавит перед чтением книг. Это формат технического файла, который в подавляющем большинстве случаев генерируется автоматически.
Ваша задача как начинающего мастера — освоить одну прикладную CAD/CAM-программу, обычно это ArtCAM или Fusion 360, и наладить цепочку: рисунок → настройка траектории → сохранение управляющей программы → запуск на станке.
Знание же синтаксиса и конкретных команд придёт органически, когда возникнет реальная производственная необходимость что-то подправить или понять причину ошибки. Начинать с изучения G-кода вручную, пытаясь прописывать движения «пальцами», — это всё равно что учить машинные коды ассемблера для того, чтобы написать письмо в Microsoft Word. Технически это возможно, но абсолютно неэффективно и, скажем прямо, никому не нужно на старте.
Сосредоточьтесь на творческой части — создании моделей и выборе стратегий обработки, а станок и софт сделают всю рутинную работу за вас.
