Технологии металлообработки не стоят на месте, и современные станки с числовым программным управлением давно перешагнули порог, за которым оборудование прощало лишь идеальные карты резания. Раньше оператору приходилось помнить о фиксированных форматах без десятичных точек, вручную прописывать громоздкие векторы направления для дуг и удерживать в голове точную длину каждого инструмента, ведь компенсации как таковой не существовало. Сегодняшние стойки ЧПУ работают с плавающим нулем, абсолютными датчиками положения и гибкой адресацией команд. Тем не менее статистика неумолима: даже при всех упрощениях программы продолжают «падать», а станки — простаивать. Каждый такой инцидент — это не только испорченная заготовка, но и реальный риск травмирования оператора, повреждения шпинделя и непредвиденные финансовые издержки.
Все причины можно свести к трем ключевым группам: ошибки форматирования программы, ошибки технологического процесса и ошибки наладки. Рассмотрим каждую из них детально, чтобы раз и навсегда закрыть эти бреши в производственной цепочке.
Ошибки форматирования: когда станок не понимает код
Как бы ни были развиты современные стойки FANUC, Siemens или Heidenhain, синтаксис управляющих программ по-прежнему требует предельной внимательности. И первая, почти детская, но до сих пор частая проблема — визуальная путаница символов. Строго говоря, буква «O» в номере программы и цифра «0» — это абсолютно разные знаки для системы ЧПУ. Если начинающий оператор или уставший технолог вместо буквенного идентификатора пропишет ноль, стойка не просто откажется загружать нужный файл — она начнет хаотично искать другую программу, внося сумятицу в работу. Аналогичный казус происходит с прописной латинской «l» (эль), которую часто путают с единицей. Итог один — программа не активируется, время уходит на диагностику очевидного.

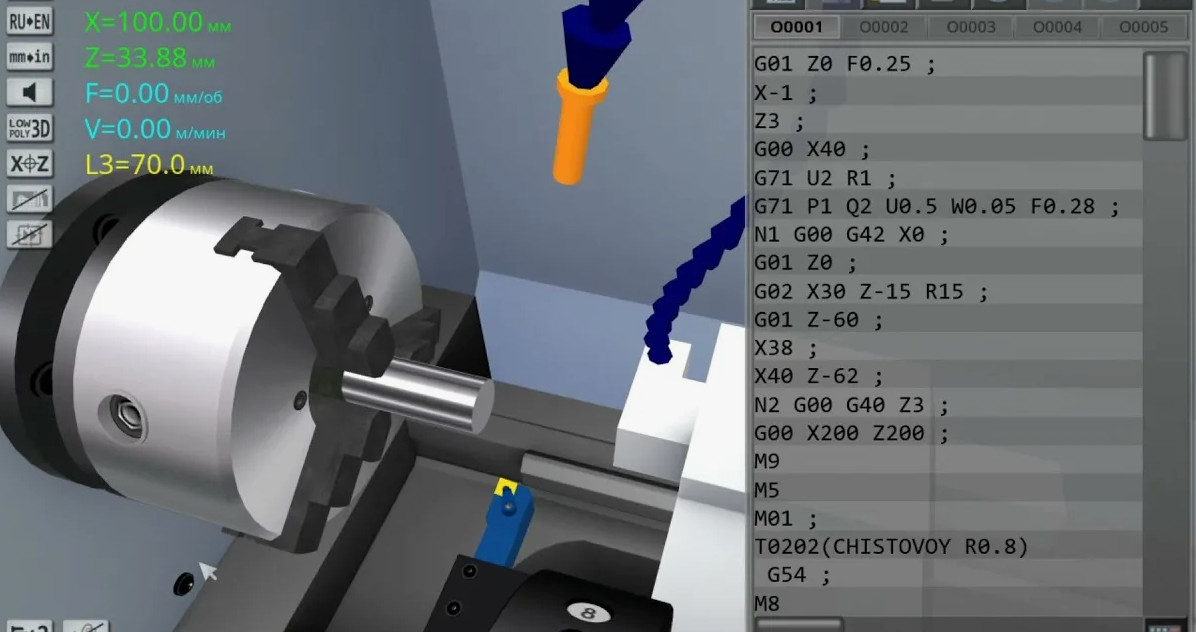

Но даже если массив данных успешно попал в память, сохраняется риск синтаксической ошибки, которая проявится уже при запуске. Взять, к примеру, обработку дуг окружности. Случайный пропуск адреса радиуса «R» в строке команды круговой интерполяции G02 или G03 вызывает мгновенный аварийный останов. Хорошая новость заключается в том, что с современным инструментарием такие ляпы непростительны. Грамотно настроенная CAM-система в связке с модулем верификации траекторий позволяет выловить некорректный G-код еще на этапе постпроцессирования. Визуализатор наглядно покажет, как инструмент проходит по траектории, и любое расхождение с геометрией модели станет заметным до того, как заготовка будет зажата в тисках.
Несогласованность в методах программирования
Форматирование вязнет не только в опечатках — беда кроется в идеологии написания программ. Большинство функций ЧПУ вариативны. При компенсации длины инструмента значение в окошке корректора способно обозначать либо полную длину фрезы от оправки, либо расстояние от ее вершины до поверхности программного нуля по оси Z. Оба подхода имеют право на жизнь, но если оператор привык мерить одно, а программа заточена под другое — последует либо врезание в деталь, либо зависание в воздухе. Правило простое: выбираете один эталон и придерживаетесь его на всех инструментах, всех программах и, в идеале, на всем станочном парке.
То же касается компенсации радиуса фрезы. Вы можете программировать траекторию по осевой линии инструмента или по контуру готовой детали — значения в регистрах корректора должны строго отвечать выбранной стратегии. Подмена метода без согласования со смежными службами превращает штатную обработку в лотерею. Унификация — залог того, что программа будет выполняться предсказуемо, независимо от смены персонала.
Просчеты технологического процесса
Переместимся от синтаксиса к логике изготовления. Техпроцесс — это скелет, на котором держится стабильное качество. Классическое правило очередности для многоинструментальных обрабатывающих и токарных центров гласит: вся черновая обработка предшествует чистовой. Снятие основного припуска, сверление и тяжелое фрезерование должны завершиться до того, как финишный резец коснется поверхности. Если же вставить чистовой проход между двумя черновыми операциями, заготовку поведет из-за внутренних напряжений, и допуск уйдет за пределы поля. Деталь не выйдет годной с заданной повторяемостью — а это уже прямой путь в брак.
Серьезным ударом по эффективности становится и несоответствие оснастки объему выпуска. Условно, для партии из пятидесяти прототипов сгодится быстрозажимной патрон и стандартные тиски. Когда же счет идет на тысячи штук, такое решение превращается в «бутылочное горлышко». Специализированная пневматическая оснастка или многоместное приспособление окупаются в разы, а их отсутствие порождает скрытые простои и нестабильность зажима.
Наконец, выбор режимов резания — это зона компромисса, где ошибка в любую сторону ведет к потерям. Слишком агрессивная глубина резания, завышенные обороты или подача быстро изнашивают пластину, ломают инструмент и задирают поверхность. Чересчур «щадящие» настройки, наоборот, сохраняют резец, но катастрофически снижают производительность. Золотую середину ищут через рекомендации поставщика пластин, динамометрические замеры и анализ стружки.
Ошибки наладки: человеческий фактор у станка
Идеальный код и выверенный техпроцесс не помогут, если наладчик ошибется на финишной прямой. Даже многократно обкатанная программа, отработанная годами, немедленно откажет при неверной установке приспособлений. Расположение кулачков на токарном центре, вылет зажимов относительно патрона, путаница с назначением инструмента в магазине — все это способно привести к механическому столкновению узлов станка на быстром ходу. Последствия катастрофичны: от разбитого резцедержателя до травмы оператора, стоящего за ограждением.
Особняком стоят ошибки внесения коррекций. На обрабатывающем центре наладчик обязан измерить длину каждого инструмента и занести ее в соответствующую таблицу компенсаций. Если фреза, работающая боковой поверхностью, не получит адекватного значения радиуса в регистре — профиль детали исказится. А при неверной привязке нуля детали (G54–G59) вся обработка смещается в пространстве. Так заготовка может быть проточена «по воздуху» или, что вероятнее, фреза войдет в тело тисков. Аналогичные требования касаются и токарной группы: вылет резцов, координаты вершины и динамические поправки должны быть актуальными.
В конечном счете, цепочка «программа — процесс — наладка» требует неусыпного контроля на каждом звене. Качественная верификация кода, строгая регламентация технологических подходов и дисциплина при настройке — три столпа, на которых держится бесперебойная работа ЧПУ-оборудования. Стоит одной из опор ослабнуть, и станок ответит остановкой, дорогостоящим ремонтом и партией некондиционных изделий. В мире высокоточного металла не существует мелочей — есть только дорогие уроки.
