Зажим фрезы в цангу: уход, и рекомендации

Качество обработки на фрезерном станке напрямую зависит от надёжности фиксации режущего инструмента. Цанговые, гидравлические и другие виды оправок требуют регулярного обслуживания и строгого соблюдения правил зажима. Пренебрежение этими нормами приводит к ускоренному износу оборудования, появлению вибраций, потере точности позиционирования и повреждению шпинделя. В итоге растут простои, снижается безопасность и увеличиваются затраты на ремонт. В данной статье мы детально разберём, как правильно устанавливать фрезу в цангу ER, работать с гидравлическими держателями, ухаживать за оснасткой и своевременно выявлять неисправности.

Почему правильный зажим и уход так важны?

Фрезерные оправки и инструментальные патроны – это связующее звено между шпинделем станка и режущей кромкой фрезы. Любой люфт, перекос или недостаточная затяжка вызывают биение, которое передаётся на обрабатываемую деталь. Результат – ухудшение шероховатости, сколы режущих кромок и преждевременная поломка инструмента. Кроме того, вибрации негативно сказываются на подшипниках шпинделя, сокращая его ресурс. Регулярная очистка, контроль момента затяжки и замена изношенных деталей позволяют сохранить точность обработки и избежать внеплановых простоев.

Установка и извлечение цанги ER – пошаговая инструкция

Цанговые патроны серии ER – самый распространённый тип зажима во фрезерной обработке. Чтобы обеспечить максимальную концентричность и надёжность, нужно соблюдать определённый порядок действий.

Как правильно вставить цангу в патрон

1. Возьмите зажимную гайку и цангу подходящего размера.

2. Совместите паз, расположенный на корпусе цанги, с эксцентриковым кольцом внутри гайки.

3. Надавите на цангу по направлению к гайке – вы должны услышать характерный щелчок. Это означает, что цанга зафиксировалась в гайке.

4. Вставьте хвостовик фрезы в цангу (чистый, без заусенцев).

5. Накрутите гайку с цангой на корпус патрона и предварительно затяните рукой.

6. Окончательную затяжку выполняйте динамометрическим ключом с усилием, соответствующим типоразмеру цанги (см. таблицу ниже).

Важно: Никогда не затягивайте гайку без установленной фрезы. Это деформирует лепестки цанги и приводит к необратимой потере точности.

Как извлечь цангу из патрона

1. Открутите зажимную гайку с патрона, ослабив её ключом.

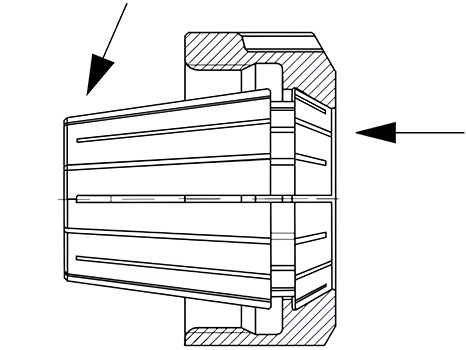

2. Одновременно нажмите на лицевую часть цанги (со стороны инструмента) и на её боковую поверхность – в направлении, противоположном фиксации.

3. Цанга легко выйдет из гайки. Если она застряла, не применяйте грубую силу; слегка постучите по гайке мягким молотком.

4. Очистите цангу, гайку и внутреннюю полость патрона от стружки и СОЖ перед следующим использованием.

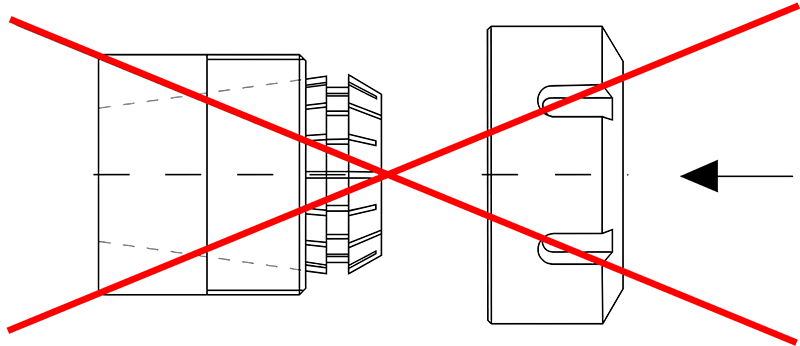

Памятка: Неправильная сборка (например, попытка вставить цангу в патрон без предварительной фиксации в гайке) нарушает концентричность и повреждает резьбу. Всегда сначала фиксируйте цангу в гайке, и только потом устанавливайте на патрон.

Рекомендуемые моменты затяжки для цанг ER

Для достижения стабильного зажима и предотвращения срыва резьбы необходимо использовать динамометрический ключ. В таблице приведены оптимальные значения крутящего момента (в Н·м) для наиболее популярных размеров цанг.

Превышение этих значений ведёт к деформации цанги и поломке гайки, а занижение – к проскальзыванию фрезы. Регулярно проверяйте калибровку своего ключа.

Гидравлический патрон: особенности зажима и ухода

Гидравлические оправки обеспечивают превосходное биение (до 0,003 мм) и высокую демпфирующую способность. Однако они более чувствительны к состоянию хвостовика инструмента и требуют особых правил эксплуатации.

Требования к инструменту

• Хвостовик фрезы должен быть цилиндрическим, выполненным по допуску h6.

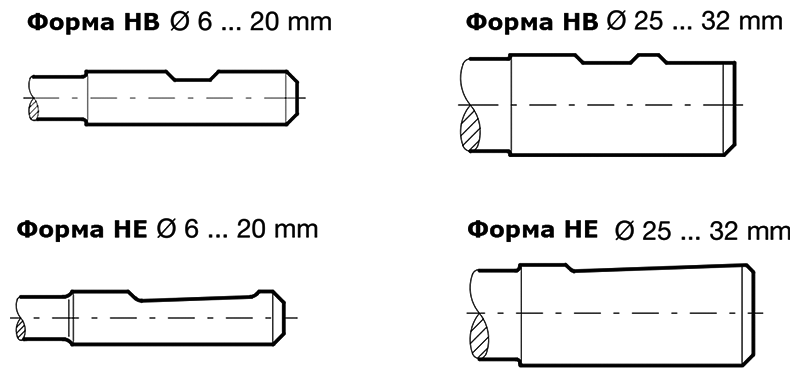

• Недопустимо использовать фрезы с лысками (Weldon HB, DIN 1835) или пазами (Whistle Notch, DIN 6535 HE) без специальных переходных втулок – они повредят внутреннюю поверхность патрона.

• Перед установкой очистите хвостовик от масла, ржавчины и заусенцев.

Минимальная длина зажима

Гидравлический патрон требует, чтобы хвостовик был погружён на достаточную глубину. Несоблюдение минимальной длины зажима (Lmin) приводит к потере крутящего момента и биению. В таблице указаны значения для разных диаметров:

Всегда выдерживайте глубину посадки не менее Lmin, иначе возможны микроповреждения зажимной втулки.

Процесс затяжки

1. Протрите внутреннее отверстие патрона чистой безворсовой тканью, удалите стружку и СОЖ.

2. Вставьте фрезу на необходимую глубину (до упора или согласно расчёту).

3. Зажимной винт гидравлического патрона закручивайте вручную шестигранным ключом до ощутимого упора.

4. Максимально допустимый момент затяжки винта – 10 Н·м. Категорически запрещается использовать электроотвёртки, ударные гайковёрты или удлинители для рычага.

5. Никогда не активируйте зажим без установленной фрезы – это разрушит эластичную втулку.

Температурный режим и хранение

• Рабочий диапазон температур гидравлического патрона – от +10 до +50 °C. При более низких температурах загустевает гидропласт, снижая усилие зажима.

• По окончании смены обязательно разожмите патрон (выверните винт до упора), очистите его от СОЖ и стружки.

• Храните гидравлическую оправку только в разжатом состоянии, в сухом чистом месте, желательно в вертикальной стойке.

Регулярный уход за фрезерными оправками

Долговечность цанговых и гидравлических патронов напрямую зависит от качества ежедневного обслуживания. Ниже приведены ключевые процедуры.

Очистка

• После каждого использования продувайте сжатым воздухом цангу, гайку и внутреннюю полость патрона. Уделяйте особое внимание пазам и резьбовым соединениям.

• Для удаления засохшей смазочно-охлаждающей жидкости (СОЖ) применяйте мягкие растворители (например, уайт-спирит) или специальные аэрозольные очистители для инструментальных держателей.

• Используйте только безворсовые салфетки – волокна обычной ткани могут забиться в зазоры цанги.

• Конус шпинделя и посадочное отверстие патрона очищайте специальными пластиковыми или латунными оправками-ёршиками. Не применяйте абразивные материалы, чтобы не повредить точные поверхности.

Сушка и защита от коррозии

После влажной очистки обязательно полностью высушите все компоненты. Остатки влаги под цангой вызывают точечную ржавчину, которая ослабляет зажим. Для защиты можно использовать лёгкие антикоррозионные спреи, но перед установкой инструмента их необходимо удалить.

Замена изношенных деталей

• Цанги подлежат замене при появлении видимого износа лепестков, трещин или потере упругости. Ориентировочный ресурс – 2000-5000 циклов зажима в зависимости от нагрузки.

• Зажимные гайки ER со временем теряют эксцентриситет, что ведёт к нарушению концентричности. Меняйте их при затруднённом щелчке фиксации цанги.

• В гидравлических патронах изнашивается внутренняя втулка – признаком служит повышенное биение или невозможность достичь нужного усилия зажима. Ремонт возможен только в сервисном центре.

Хранение

Храните оправки в специальных стойках или ящиках с мягкими ложементами, исключающими соприкосновение металла с металлом. Помещение должно быть сухим, без пыли и резких перепадов температуры. Не складывайте цанги навалом – это приводит к забоинам на конусных поверхностях.

Когда необходима замена оснастки: явные признаки неисправности

Даже при идеальном уходе наступает момент, когда патрон или цанга требуют замены. Обратите внимание на следующие симптомы:

1. Превышение допустимого биения. Если после очистки и правильной затяжки радиальное биение у режущей кромки превышает 0,02 мм (для чистовых операций – 0,01 мм), это указывает на деформацию цанги или износ конического отверстия.

2. Неравномерный или слабый зажим. Фреза проворачивается при работе или её можно провернуть рукой после затяжки – верный признак износа лепестков цанги или повреждения резьбы гайки.

3. Ржавчина на контактных поверхностях. Поверхностную коррозию можно удалить мелкозернистой шкуркой, но если ржавчина проникла глубоко или появились раковины – оснастку утилизируют.

4. Вибрации и характерный свист во время обработки. Если вы исключили неправильные режимы резания, проблема почти всегда кроется в неисправном патроне.

5. Следы проскальзывания на хвостовике фрезы в виде кольцевых рисок – сигнал о недостаточной затяжке или износе цанги.

При обнаружении любого из этих признаков не пытайтесь «доработать» – замена обойдётся дешевле, чем ремонт шпинделя или бракованные детали.

Заключение

Срок службы фрезерных оправок – цанговых, гидравлических и других типов – напрямую зависит от трёх факторов: правильной установки инструмента, соблюдения рекомендуемых моментов затяжки и регулярного ухода. Инвестируя 5–10 минут в очистку и визуальный контроль после каждой смены, вы предотвращаете дорогостоящие поломки. Используйте динамометрический ключ, храните оснастку в чистоте и своевременно заменяйте изношенные цанги. Тогда ваше оборудование будет работать с максимальной точностью и минимальными простоями. Помните: качественный зажим фрезы – это основа эффективной и безопасной фрезерной обработки.
