Станки с числовым программным управлением (ЧПУ) предъявляют повышенные требования к качеству питающей сети. Перепады напряжения, перекос фаз, импульсные помехи и кратковременные отключения могут привести к сбоям в работе контроллеров, потере координат, повреждению инструмента и даже выходу из строя дорогостоящих узлов. Именно поэтому подключение стабилизатора напряжения к станку ЧПУ становится не роскошью, а необходимостью. Однако просто купить и включить прибор недостаточно: требуется грамотный монтаж с учетом особенностей трехфазной нагрузки.
В отличие от бытовой техники, станок ЧПУ часто имеет мощные приводы, шпиндели, системы охлаждения и сервоприводы. Все они чувствительны к качеству электроэнергии. Если в цехе есть трехфазные потребители, логично установить один трехфазный стабилизатор на вводе или непосредственно перед станком. В некоторых случаях, когда нагрузка распределена по фазам неравномерно, применяют три однофазных стабилизатора, но для ЧПУ это рискованно из-за возможного перекоса фаз. Поэтому чаще выбирают трехфазное решение.
Перед подключением необходимо выполнить расчет. Определите суммарную мощность станка, включая пусковые токи двигателей. У ЧПУ пусковые токи могут превышать номинальные в 3–5 раз, особенно при разгоне шпинделя. Если стабилизатор выбран без запаса, он будет уходить в защиту или отключаться при каждом запуске. Также важно проверить паспортные данные станка: допустимый диапазон входного напряжения, требования к заземлению и чередованию фаз. Нельзя ориентироваться только на мощность вводного автомата.
Место установки стабилизатора должно быть сухим, вентилируемым и доступным для обслуживания. Не размещайте прибор вплотную к стене или в пыльном углу. Для мощных моделей требуется свободный проход вокруг корпуса. Лучше всего ставить стабилизатор рядом с вводным щитом или шкафом станка, чтобы сократить длину силовых кабелей и уменьшить падение напряжения. Сечение проводов подбирается по току и длине линии: экономия на кабеле недопустима.

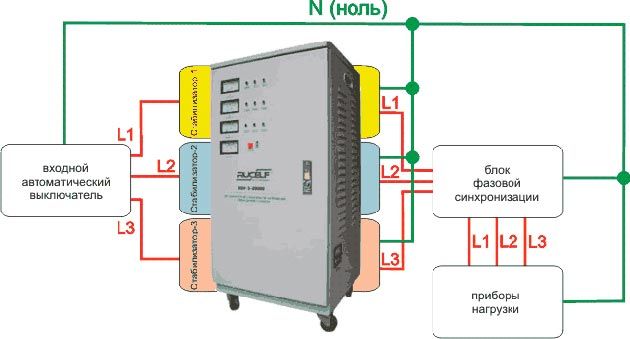

Схема подключения трехфазного стабилизатора к станку ЧПУ обычно выглядит так: сеть 380 В → вводной автомат → отдельный автомат стабилизатора → стабилизатор → щит станка. Обязательно предусматривают байпас — ручной или автоматический. Байпас позволяет переключить станок на прямое питание от сети на время ремонта или обслуживания стабилизатора, не останавливая производство. Это особенно важно для непрерывных циклов обработки.
Заземление — критический элемент. Корпус стабилизатора и станка должны быть надежно заземлены. Плохой контакт заземления приводит к накоплению статического заряда, сбоям в работе ЧПУ и риску поражения током. Нулевой провод подключается строго по схеме производителя: перепутывание нуля и фазы недопустимо. Перед первым запуском проверьте чередование фаз: для двигателей шпинделя и приводов подачи неправильное чередование может вызвать обратное вращение и аварию.
Порядок работ следующий. Отключите вводной автомат и убедитесь в отсутствии напряжения. Установите стабилизатор на подготовленное место. Подключите входные кабели от автомата к клеммам L1, L2, L3, N и PE. Затем подключите выходные линии к щиту станка. Установите байпас. Проверьте затяжку всех клемм — ослабленный контакт под нагрузкой нагреется и вызовет аварию. Включите питание без нагрузки и измерьте напряжение на входе и выходе по каждой фазе. Убедитесь, что индикация соответствует норме и нет аварийных сигналов.
После проверки холостого хода можно постепенно подключать нагрузку. Сначала включите станок в режиме без запуска шпинделя, затем проверьте работу приводов на малых оборотах. И только после успешных тестов запускайте производственный цикл. Такой поэтапный ввод позволяет выявить проблемы до того, как станок начнет обрабатывать деталь.
Частые ошибки при подключении стабилизатора к ЧПУ: выбор мощности без учета пусковых токов, отсутствие байпаса, неправильное сечение кабеля, перепутанные фазы, плохое заземление, монтаж в тесном невентилируемом помещении, запуск сразу под полной нагрузкой, игнорирование паспортных требований. Любая из этих ошибок может привести не к стабилизации, а к аварийному отключению или поломке оборудования.
Отдельно стоит сказать о контроле перекоса фаз. Для станков ЧПУ несимметрия напряжений опасна: она приводит к неравномерной нагрузке на приводы, перегреву двигателей и ошибкам позиционирования. Хороший трехфазный стабилизатор должен не только выравнивать напряжение, но и контролировать угол сдвига и отключаться при недопустимом перекосе. Некоторые модели имеют встроенный релейный выход для аварийного сигнала на пульт оператора.
При выборе модели ориентируйтесь на тип стабилизации. Для ЧПУ лучше подходят электромеханические или инверторные стабилизаторы с высокой точностью и быстродействием. Мощность берется с запасом 20–30% от суммарной мощности станка. Если в цехе несколько станков, иногда выгоднее поставить один мощный стабилизатор на вводе, но при этом учитывать перекос фаз. Для одиночного станка ЧПУ оптимально индивидуальное устройство.
Регулярное обслуживание стабилизатора продлевает срок службы. Раз в год рекомендуется проверять затяжку клемм, очищать вентиляционные решетки от пыли, измерять сопротивление заземления. Для мощных напольных моделей важно следить за работой вентиляторов охлаждения. Если стабилизатор установлен в цехе с повышенной запыленностью, интервалы обслуживания сокращают.
Таким образом, подключение стабилизатора к станку ЧПУ — ответственная задача, требующая квалификации. Нельзя выполнять монтаж 380 В без опыта. Сначала рассчитывают нагрузку, проверяют схему, выбирают место и кабель, затем монтируют с обязательным заземлением и байпасом. Первый запуск делают поэтапно. Только при соблюдении всех правил стабилизатор обеспечит надежную защиту станка и бесперебойную работу.
