Сравнение систем ЧПУ Delem: DA-53Tx, DA-58Tx, DA-66S и DA-69S

Введение: почему выбор системы ЧПУ так важен?

Система числового программного управления (ЧПУ) является «мозгом» любого листогибочного пресса. Именно от неё напрямую зависят удобство управления оборудованием, точность выполнения операций, скорость переналадки и, в конечном счёте, общая эффективность производственного процесса.

Системы ЧПУ Delem выгодно отличаются от многих альтернативных решений тем, что разрабатываются исключительно для гибочного оборудования, а не адаптируются под него постфактум. Это принципиально важный момент: инженеры Delem изначально проектируют каждую систему с учётом специфики листогибочных операций, что исключает компромиссы и обеспечивает максимальную производительность.

В этом материале мы проведём детальное сравнение четырёх популярных моделей стоек ЧПУ Delem: DA-53Tx, DA-58Tx, DA-66S и DA-69S. Вы узнаете, чем отличаются эти системы по функциональным возможностям, какая модель лучше всего подходит для вашего производства, и на что обратить внимание при выборе.

Визуализация процесса гибки: от чисел к трёхмерной реальности

Одним из ключевых отличий между моделями является уровень визуализации процесса гибки. Эта характеристика напрямую влияет на удобство работы оператора и скорость освоения системы.

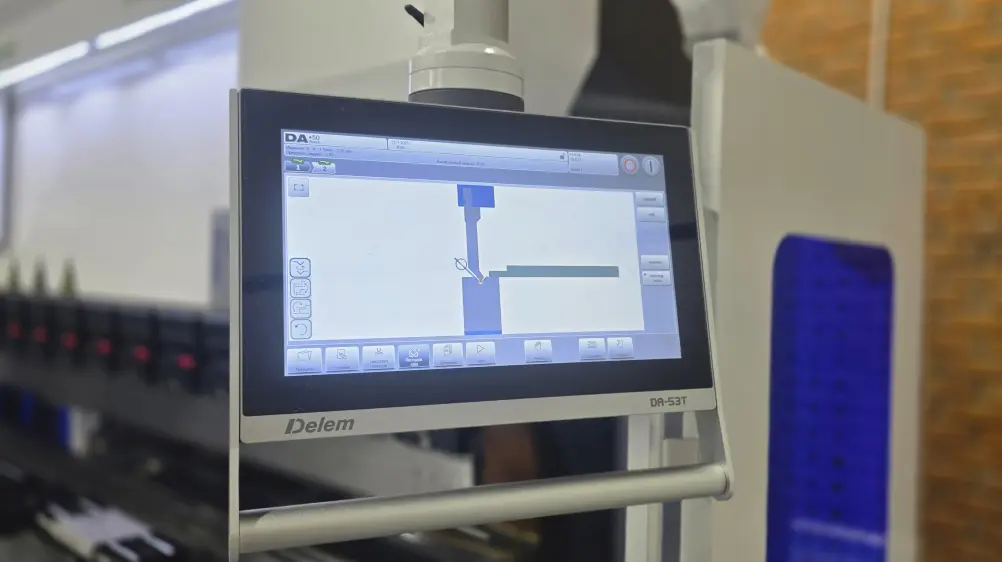

DA-53Tx — числовой подход без компромиссов

Модель DA-53Tx является единственной в рассматриваемой линейке, где визуализация гиба по умолчанию отсутствует. Система ориентирована на числовое управление — оператор работает с координатами и параметрами, вводя их через сенсорный экран. При необходимости можно подключить опциональный 2D-графический режим, однако в стандартной комплектации визуальное представление процесса не предусмотрено.

Экран системы имеет диагональ 15 дюймов с разрешением 1366×768 пикселей и оснащён промышленным ёмкостным сенсором (PCT-touch).

DA-58Tx — первый шаг к графике

DA-58Tx предлагает полноценную 2D-графику с возможностью симуляции гиба в реальном масштабе. Оператор наглядно видит, как будет происходить процесс, может визуально проверить последовательность операций и заранее выявить потенциальные столкновения инструмента с заготовкой.

Дисплей увеличен до 18,5 дюймов при том же разрешении 1366×768 пикселей, что обеспечивает комфортную работу с графическим интерфейсом.

DA-66S — выход в трёхмерное пространство

DA-66S выводит визуализацию на новый уровень, поддерживая как 2D-, так и 3D-представление. Это позволяет оператору заранее оценить, насколько удобно будет работать с конкретной оснасткой и как заготовка будет располагаться в пространстве. 3D-визуализация доступна как в режиме симуляции, так и в производственном режиме.

Система оснащена 24-дюймовым дисплеем с разрешением 1920×1080 пикселей (Full HD).

DA-69S — максимальная информативность

Флагманская DA-69S предлагает максимальные возможности визуализации. Здесь реализована полноценная 2D- и 3D-визуализация гиба с отображением всей машины, заготовки и инструмента в объёме. Оператор может не только создавать, но и симулировать весь процесс в трёхмерном пространстве, включая автоматический расчёт и проверку последовательности операций с детальной визуализацией каждого этапа.

Как и DA-66S, модель оснащена 24-дюймовым Full HD дисплеем с промышленным сенсорным управлением.

Способы программирования: от ручного ввода к интеллектуальной автоматизации

Различия в подходах к программированию определяют, насколько быстро оператор сможет подготовить станок к работе с новой деталью.

DA-53Tx — классическое числовое программирование

DA-53Tx ориентирована на числовое программирование — простое и понятное для опытных операторов. Все параметры гиба вводятся в виде чисел через сенсорный экран. Графическая часть возможна только как дополнительная опция.

Поддерживается управление до 4 осей (Y1, Y2 и две вспомогательные оси). Объём памяти составляет 1 ГБ, из которых 256 МБ выделено под программы и инструменты.

DA-58Tx — графическое программирование 2D

DA-58Tx работает с 2D-графическим интерфейсом по умолчанию. Программа создаётся прямо на экране в визуальном режиме — оператор видит профиль детали и последовательность гибов, а управляющие команды формируются автоматически. Система автоматически рассчитывает последовательность гибов и выполняет проверку на возможные столкновения.

Как и младшая модель, DA-58Tx управляет до 4 осей и имеет 1 ГБ памяти.

DA-66S — 2D программирование с 3D контролем

DA-66S использует 2D-графическое программирование, дополненное возможностью 3D-визуализации изделия. Сам процесс создания гиба осуществляется в двухмерном пространстве, но визуальный контроль результата и проверка feasibility выполняются в объёме.

Система поддерживает управление 8+1 осями, что значительно расширяет возможности применения на сложных прессах. Объём памяти увеличен до 4 ГБ, из которых 3 ГБ доступны для программ и инструментов.

DA-69S — программирование без ограничений

DA-69S выводит программирование на принципиально новый уровень. Здесь доступны:

• Ручное задание операций в 2D

• Полноценное программирование в 3D

• Импорт моделей через офлайн-программное обеспечение Profile-S3D

• Симуляция всего процесса до запуска производства

Система также поддерживает 8+1 осей и имеет 4 ГБ памяти (3 ГБ под программы и инструменты).

Управление осями: масштабируемость под задачи производства

Количество управляемых осей — один из важнейших параметров, определяющих, на какие задачи способен станок.

DA-53Tx и DA-58Tx поддерживают максимальное количество управляемых осей — до 4 (Y1, Y2 и две вспомогательные оси). Этого достаточно для выполнения большинства типовых гибочных операций, особенно если не требуется сложной логики позиционирования.

DA-66S и DA-69S изначально рассчитаны на 8+1 осей, включая X1, X2, R1, R2. Это делает их идеальным выбором для сложных прессов с автоматической сменой инструмента, многоосевой синхронизацией и точным позиционированием. Дополнительные оси позволяют реализовать гибку сложных профилей и работать с автоматизированными системами подачи материала.

Библиотека и программирование инструмента: гибкость настройки

Объём библиотеки

DA-53Tx поддерживает до 30 пуансонов и 30 матриц, что подойдёт для ограниченного набора оснастки.

DA-58Tx предлагает расширенную библиотеку — до 99 инструментов каждого типа, что позволяет более гибко настраивать станок под разные изделия.

DA-66S и DA-69S работают без ограничений по количеству инструмента и поддерживают многопозиционную расстановку (несколько пуансонов и матриц одновременно). Это особенно важно при автоматизированной гибке и работе со сложными сериями изделий.

Способы программирования инструмента

• DA-53Tx: только числовое программирование оснастки, графическое доступно как опция.

• DA-58Tx: редактирование инструмента как в числовом, так и в графическом режиме.

• DA-66S: числовое и графическое программирование, а также импорт DXF-чертежей инструмента при подключении опции.

• DA-69S: полная поддержка числового, графического программирования и импорта DXF-файлов по умолчанию, включая автоматическую подгрузку оснастки.

Импорт DXF и интеграция с CAD-системами

Возможность импорта файлов из систем автоматизированного проектирования критически важна для современного производства.

DA-53Tx и DA-58Tx не поддерживают импорт DXF-файлов. Это ограничивает возможности интеграции с CAD-системами и требует ручного ввода всех параметров.

DA-66S может работать с DXF, но только при установке дополнительного программного модуля.

DA-69S поддерживает импорт DXF по умолчанию, а также может загружать 3D-модели через внешнее ПО. Это особенно важно для быстрого перехода от этапа проектирования к производству, минимизируя время переналадки и снижая риск ошибок при ручном вводе данных.

Интерфейсы и подключения

Современное производство требует интеграции оборудования в единую информационную среду.

DA-66S и DA-69S предлагают максимальные возможности для интеграции в цифровое производство, включая поддержку промышленных протоколов связи и совместимость с платформой Delem Modusys для модульного расширения функциональности.

Общие характеристики всех стоек Delem

Независимо от выбранной модели — будь то базовая DA-53Tx или флагманская DA-69S — все стойки Delem нового поколения оснащены рядом базовых функций, обеспечивающих стабильную работу и высокую точность гибки:

• Сенсорный промышленный экран (PCT-touch): все модели оснащены надёжными ёмкостными сенсорными дисплеями, рассчитанными на работу в производственной среде.

• Поддержка USB: стандартный интерфейс для быстрого создания резервных копий данных и инструментов.

• Компенсация прогиба (crowning control): точная гибка по всей длине листа обеспечивается встроенной системой управления компенсацией прогиба стола.

• Управление сервоприводами и инверторами: поддержка как сервосистем, так и частотных преобразователей для плавной и точной работы осей.

• Поддержка замкнутого и разомкнутого управления осью Y: интеллектуальные алгоритмы управления подходят для большинства гидравлических систем.

• Диагностика и индикация ошибок: встроенная система самодиагностики облегчает выявление неисправностей и ускоряет техническое обслуживание.

• Интерфейс на русском языке: все стойки имеют полную русификацию, что упрощает работу операторов.

• Сохранение данных при отключении питания: даже при аварийном отключении электричества все данные и настройки сохраняются.

Заключение: как выбрать подходящую модель?

Подводя итог, можно выделить следующие рекомендации по выбору:

DA-53Tx — оптимальный выбор для простых задач. Система надёжна, экономична и идеально подходит для базового листогибочного производства без сложной геометрии и высокой производственной нагрузки. Рекомендуется для предприятий, где не требуется графическое программирование.

DA-58Tx — идеальный вариант для тех, кто хочет получить доступную 2D-графику, автоматическое построение последовательности гибов и минимизацию ошибок оператора. Отличный баланс цены и функциональности для средних производств.

DA-66S — профессиональный инструмент, рассчитанный на производство с постоянной сменой изделий и сложными многоосевыми машинами. Поддерживает 3D-визуализацию и может работать с DXF (опционально). Рекомендуется для предприятий, работающих со сложной геометрией.

DA-69S — флагманское решение, совмещающее 3D-программирование, максимальные возможности визуализации, поддержку импорта моделей и полную интеграцию в цифровое производство. Выбор для высокотехнологичных производств с частой сменой номенклатуры.
