Лазерная резка давно стала стандартом в металлообработке. Однако эффективность технологии напрямую зависит от правильно заданного режима. Неверные параметры сводят на нет все преимущества лазера: появляются дефекты, снижается точность, растёт процент брака. В этом руководстве мы разберём, как работает технология, какие бывают режимы и параметры, и как их применять на практике, чтобы добиться идеального результата.
Как работает лазерная резка
Лазерный раскрой — это высокотехнологичный метод обработки, основанный на использовании сфокусированного лазерного излучения. Современная установка включает:
-
Источник излучения — генерирует луч необходимой мощности.
-
Фокусирующую оптику — линзы или зеркала, концентрирующие энергию в точке обработки.
-
Координатный стол — систему перемещения заготовки или лазерной головки.
-
Систему подачи вспомогательного газа — выдувает расплавленный материал из зоны реза.
-
Систему ЧПУ — управляет всеми компонентами по заданной программе.
-
Систему охлаждения — поддерживает оптимальную температуру лазера.

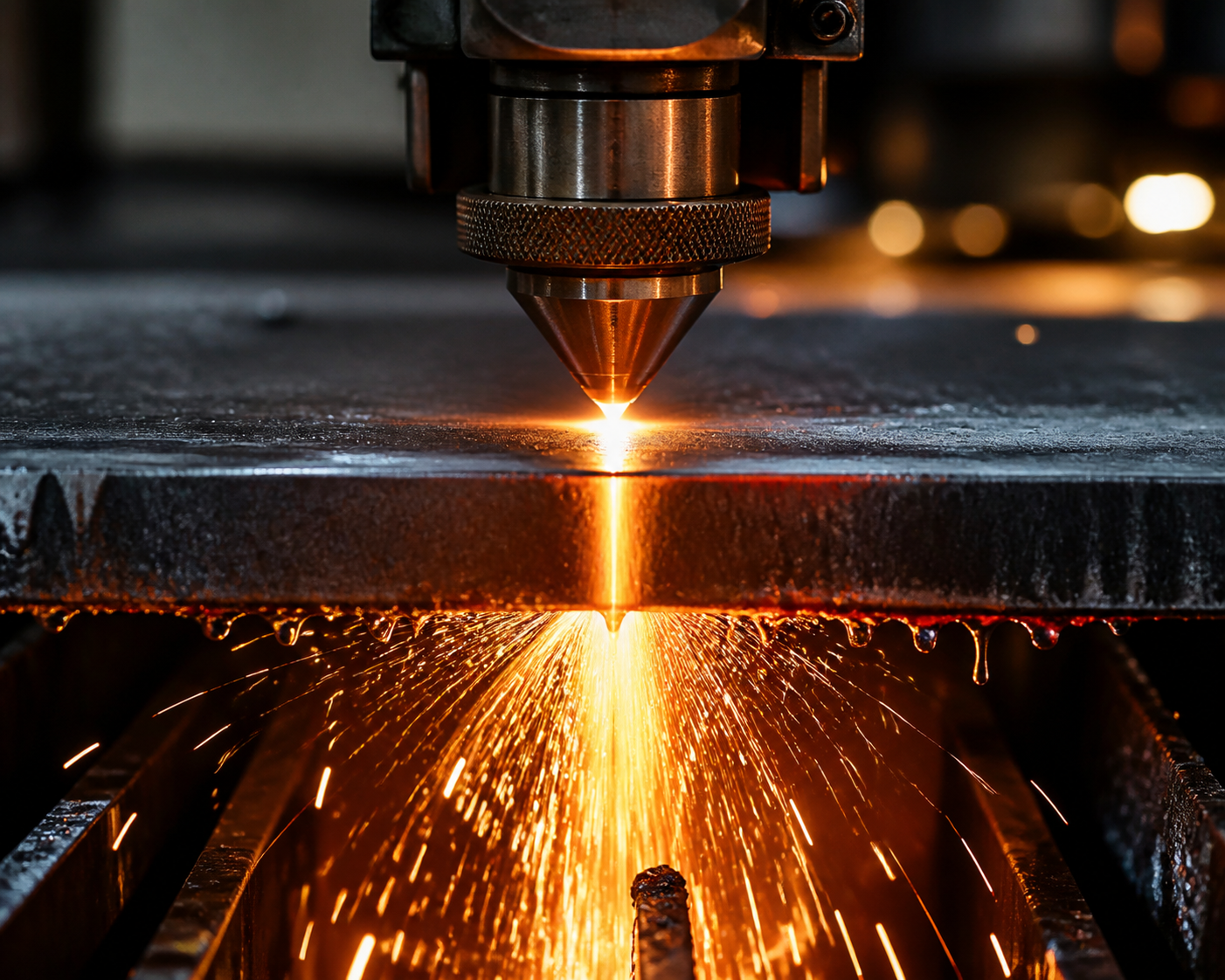

Сфокусированный луч вызывает локальный нагрев до температуры плавления или испарения, образуя узкий рез.
Преимущества лазерной резки
-
Точность и качество. Минимальная ширина реза — 0,1–0,2 мм. Кромки ровные, без наплывов.
-
Отсутствие механического воздействия. Нет давления на материал, что позволяет обрабатывать тонкие и хрупкие детали.
-
Сложные формы. Острые углы, мелкие отверстия от 0,5 мм, криволинейные контуры.
-
Малая зона термического влияния. Не более 0,5 мм, механические свойства материала сохраняются.
-
Высокая скорость. Современные установки режут сталь до 30 м/мин.
Лазерные комплексы обрабатывают чёрные и цветные металлы, нержавейку. Одна установка может резать фольгу и толстую плиту.
Режимы лазерной резки
Основных режимов два: непрерывный (CW) и импульсный (PW).
Непрерывный режим — постоянная мощность на протяжении всего процесса. Луч генерируется без прерываний, обеспечивая равномерное тепловое воздействие. Эффективен для углеродистых сталей средней и большой толщины с кислородом, а также для нержавейки и алюминия с азотом.
Импульсный режим — энергия подаётся импульсами с паузами. Используется для точной резки тонких листов и легкоплавких материалов. Снижает термическое воздействие и минимизирует деформации.
Ключевые параметры резки
Качество обработки зависит от правильно выставленных настроек.
-
Мощность лазера. Определяет способность прорезать материал. Недостаточная мощность — неполное прорезание, избыточная — перегрев и грат.
-
Скорость резки. Измеряется в м/мин. Должна быть согласована с мощностью и свойствами материала. Слишком высокая — неполный рез, слишком низкая — оплавление кромок.
-
Фокусное расстояние. Влияет на толщину реза. Чем больше расстояние, тем меньше плотность энергии. Важно положение фокуса (на материале или под ним).
-
Тип и давление газа. Вспомогательный газ выдувает расплав, защищает оптику. Для разных материалов используются разные газы.
В импульсном режиме дополнительно рассчитывают частоту и длительность импульса.
Рекомендуемые режимы для разных металлов
| Тип металла | Толщина, мм | Мощность, Вт | Скорость, м/мин | Давление газа, бар | Тип газа | Диаметр сопла, мм |
|---|---|---|---|---|---|---|
| Углеродистая сталь | 0,5–3 | 500–1500 | 3–8 | 0,5–1,5 | Кислород | 1–1,5 |
| 4–9 | 1500–2500 | 1,5–3 | 1–2 | Кислород | 1,5–2 | |
| 10–20 | 3000–6000 | 0,3–1 | 1,5–3 | Кислород | 2–2,5 | |
| Нержавеющая сталь | 0,5–3 | 1000–2000 | 2–6 | 10–15 | Азот | 1–1,5 |
| 4–9 | 2000–4000 | 0,8–2 | 15–18 | Азот | 1,5–2 | |
| 10–15 | 4000–6000 | 0,2–0,6 | 18–25 | Азот | 2–2,5 | |
| Алюминий | 0,5–3 | 1500–2500 | 2–5 | 15–20 | Азот | 1,5–2 |
| 4–8 | 3000–4500 | 0,6–1,5 | 18–22 | Азот | 2–2,5 | |
| Медь и латунь | 1–2 | 2000–3000 | 0,8–2 | 18–22 | Азот | 1,5–2 |
Указанные настройки ориентировочные, зависят от модели станка и условий. Точные значения устанавливаются опытным путём.
Как точно настроить станок
Для определения оптимальных параметров выполняют серию тестовых резов с постепенным изменением мощности, скорости и фокусного положения. Затем оценивают качество и выбирают лучшую комбинацию.
Если тестирование невозможно, о неправильной настройке говорят дефекты:
-
Грат (наплыв) на нижней кромке — недостаточное давление газа, слишком высокая скорость, неоптимальный фокус, загрязнённое сопло.
-
Неполное прорезание — недостаточная мощность, высокая скорость, большое фокусное расстояние, низкое давление газа.
-
Широкий рез с оплавленными кромками — избыточная мощность, низкая скорость, неверное фокусное положение.
-
Отклонение от перпендикулярности — несоответствующее толщине положение фокуса, мощность, неравномерная подача газа.
Иногда дефекты возникают локально (на углах, малых радиусах) из-за перегрева при снижении скорости. Решение — адаптивное снижение мощности на сложных участках.
Заключение
Правильный выбор режима лазерной резки требует знаний и аналитического подхода. При выборе оборудования ориентируйтесь не только на мощность, но и на гибкость настроек, удобство калибровки и качество сервисной поддержки.
