Привязка инструмента на станках с ЧПУ: полное руководство

Эффективность и точность работы любого станка с ЧПУ напрямую зависят от корректной привязки инструмента. Это не просто формальная процедура, а фундамент, на котором строится качество обработки, безопасность оборудования и производительность производства. Ошибка в привязке может привести к браку, поломке инструмента, столкновению узлов и дорогостоящему ремонту. В этой статье мы подробно разберём, что такое привязка, какие методы существуют, как настроить инструмент по осям Z и X и какие современные системы помогают автоматизировать этот процесс.

Что такое привязка инструмента и зачем она нужна

Привязка — это определение положения режущей части инструмента относительно нулевой точки станка. Без точных координат система ЧПУ не сможет правильно позиционировать инструмент, что приведёт к ошибкам обработки или аварии. Правильная привязка:

• сокращает процент бракованных изделий;

• защищает оборудование от повреждений и преждевременного износа;

• обеспечивает точность и повторяемость обработки;

• повышает производительность за счёт сокращения времени наладки.

Процесс включает адаптацию инструмента к держателю, надёжное закрепление и определение координат в пространстве.

Методы привязки инструмента

Выбор метода зависит от типа станка, сложности задачи и требуемой точности. Основные подходы:

• Ручная привязка. Оператор вручную подводит инструмент к заготовке до касания, используя щупы, концевые плитки, индикаторы. Точность ограничена, но метод доступен и не требует дорогого оборудования.

• Полуавтоматическая привязка. Применяются измерительные приборы (штангенрейсмус, микрометр), данные вводятся вручную.

• Автоматическая привязка. Используются специальные датчики и сенсоры (Renishaw, Hexagon, Pioneer), которые автоматически определяют положение инструмента и передают данные в ЧПУ. Это самый быстрый и точный метод, но он требует дополнительных вложений.

Современные станки всё чаще оснащаются автоматическими системами привязки, что существенно снижает влияние человеческого фактора и повышает производительность.

Привязка длины инструмента по оси Z

Ось Z — ключевая координата для настройки длины инструмента. Общий принцип:

1. Выбирается первый инструмент, который будет отправным для назначения нулевой точки по Z.

2. Производится подрезка торца заготовки, и эта позиция принимается за ноль.

3. Все последующие инструменты привязываются к этому нулю путём касания того же торца. Разница в длине автоматически учитывается системой.

Существует несколько способов установки нуля по Z:

• Метод касания. Инструмент вручную подводят до соприкосновения с заготовкой. Подходит для черновой обработки.

• Торцевание. Снимается небольшой слой материала для выравнивания торца. Не применяется, если торец должен остаться неизменным.

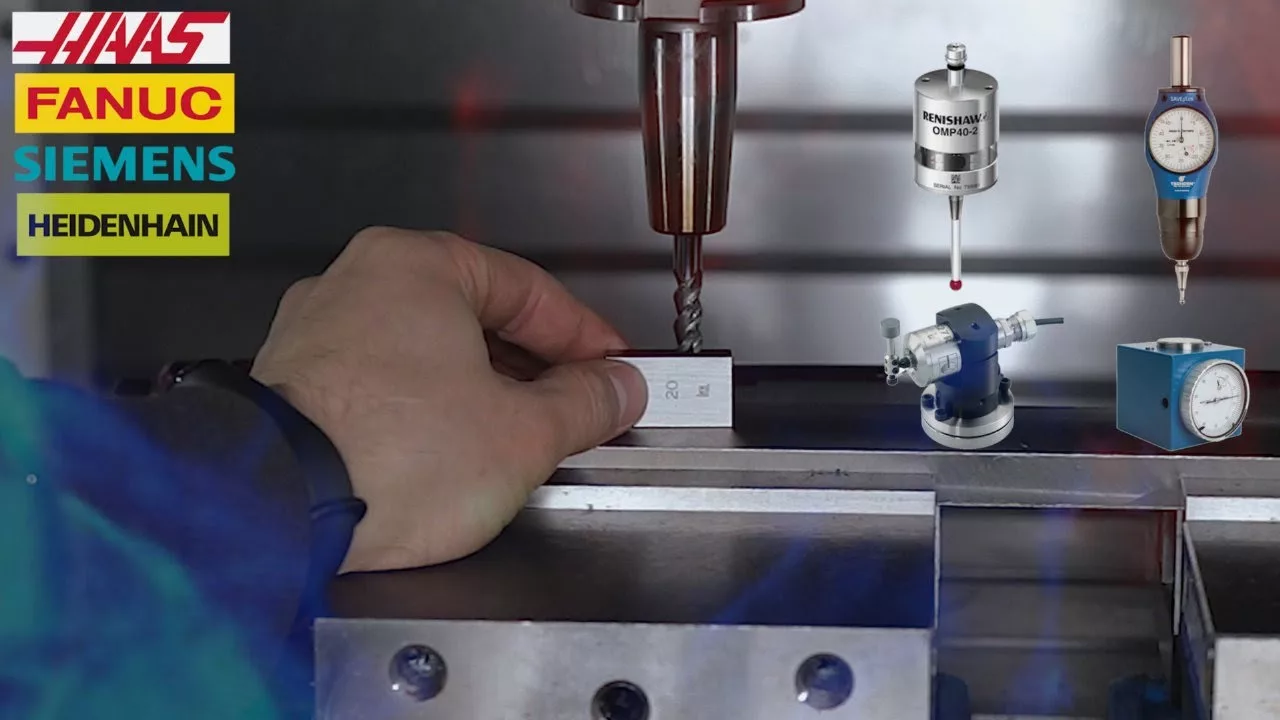

• Концевые плитки и щупы. Точный метод: между инструментом и деталью вставляется щуп известной толщины, которая учитывается при вводе данных.

• Часовой индикатор. Позволяет зафиксировать касание с высокой точностью, требует опытного наладчика.

• Контактный метод. Для электропроводящих материалов: система фиксирует момент замыкания цепи. Не работает для диэлектриков.

• Штангенрейсмус. Измеряется длина инструмента, данные вводятся в коррекцию.

• Бумажный лист. Наименее точный метод: лист зажимается между инструментом и заготовкой, момент фиксации принимается за ноль.

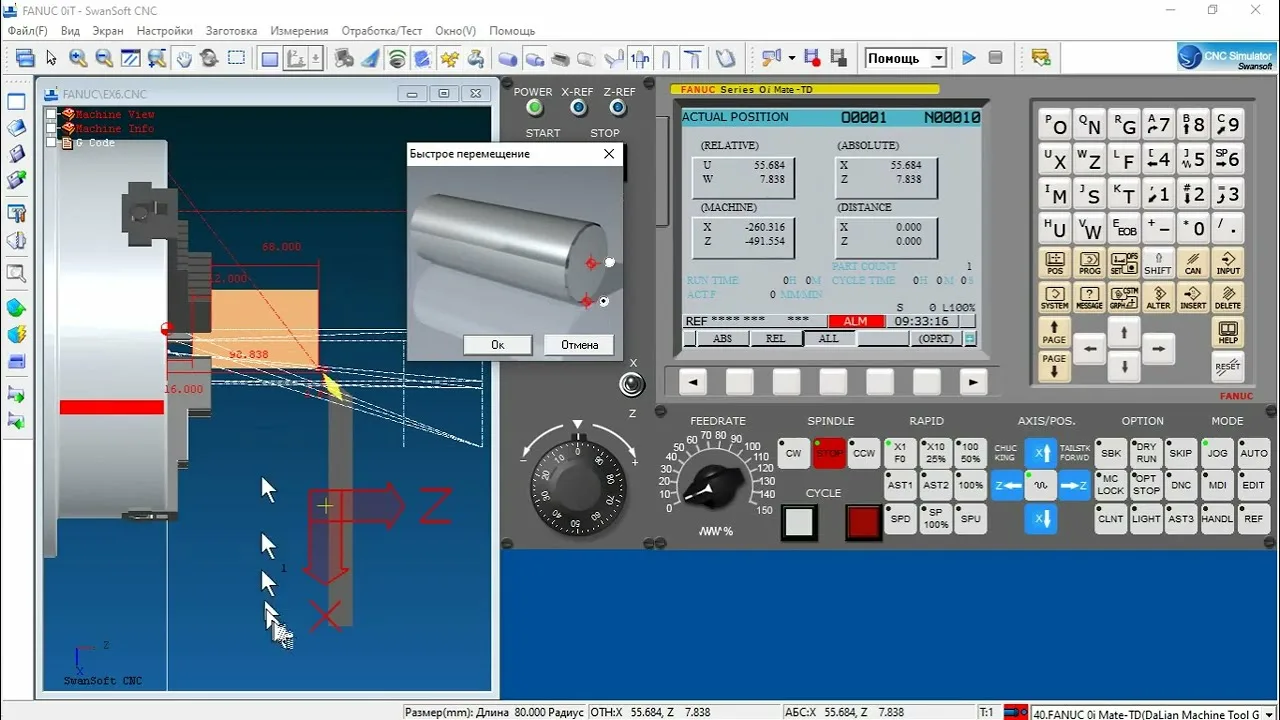

Привязка инструмента по оси X

Привязка по X определяет точное положение резца или фрезы относительно заготовки. Это особенно важно для многоосевых станков и оборудования с поворотными столами.

Порядок действий:

1. Коснуться или проточить заготовку в осевом направлении.

2. Не сдвигая инструмент по X, измерить полученный диаметр.

3. Ввести значение в поле измерения инструмента на станке.

Для наружной обработки инструмент устанавливают рядом с заготовкой и снимают минимальный слой материала, затем измеряют диаметр. Для внутренней обработки привязывают сверло, делают отверстие, измеряют внутренний диаметр нутромером и вносят данные в программу.

На большинстве станков принцип привязки схож, различия лишь в интерфейсе. Автоматическая настройка выполняется с помощью встроенных датчиков и сенсоров.

Рекомендации для корректной привязки

Чтобы привязка была правильной и безопасной, придерживайтесь следующих правил:

1. Проверьте состояние инструмента. Убедитесь, что режущие кромки острые, без сколов. При необходимости замените или заточите.

2. Очистите инструмент и посадочные места от стружки и загрязнений.

3. Используйте подходящую оснастку для надёжной фиксации в шпинделе или магазине.

4. Проверьте калибровку датчиков и измерительных устройств.

5. Внимательно вводите параметры в систему управления, проверяйте соответствие инструменту.

6. Выполните тестовый запуск программы без заготовки или с пробной деталью, чтобы убедиться в отсутствии сбоев.

Заключение

Привязка инструмента на станках с ЧПУ — это критически важный этап, от которого зависит точность, производительность и безопасность. Ручные методы требуют опыта и внимания, автоматические — обеспечивают максимальную точность и скорость. Выбор зависит от ваших задач и бюджета.
