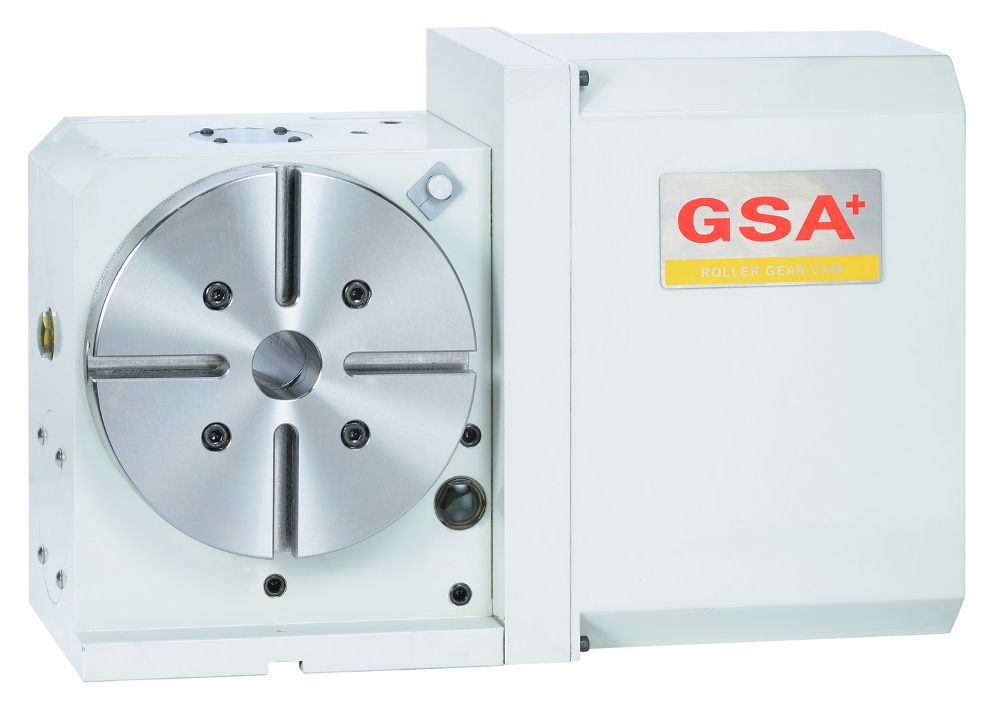

Зачем нужен поворотный стол на фрезерном станке с ЧПУ
Если коротко, поворотный стол позволяет обрабатывать заготовку с нескольких сторон за одну установку. Вместо ручной перестановки детали, которая всегда дает погрешность и отнимает время, вы программируете поворот на нужный угол. Точность базирования сохраняется, переналадка сокращается, а производство получает доступ к сложным деталям: косозубым шестерням, лопаткам, корпусам с криволинейными поверхностями, имплантам. Именно за такие изделия заказчики готовы платить больше. ООО СТАНКИ помогает подобрать поворотный стол под конкретные задачи производства.
Чем четвертая ось отличается от пятой
Простой поворотный стол — это четвертая ось. Наклонно-поворотный стол — это четвертая плюс пятая ось. Разница не только в количестве моторов, но и в возможностях управления.
Четвертая ось умеет две основные вещи. Первая — позиционирование: стол поворачивается на заданный угол, фиксируется, после чего идет обычная трехосевая обработка. Вторая — одновременное движение: вращение синхронизируется с перемещениями по X, Y и Z. Это нужно для кулачков, сплайнов на валах, червяков, лопаток. Для такого режима не требуются специальные опции в стойке ЧПУ, если ось активирована в параметрах, есть свободный слот для сервопривода, а CAM-система умеет выдавать корректные траектории.
Пятая ось дает два режима. Первый — позиционирование, или «3+2»: деталь наклоняется и фиксируется, затем обрабатывается. Второй — полноценная одновременная пятиосевая обработка, когда движение идет сразу по всем пяти осям. Здесь нужны специальные программные опции в стойке ЧПУ, которые отвечают за преобразование координат. Без них программа не отработает: инструмент пойдет не туда, возможны врезание или ошибка стойки. Также требуется CAM-система с пятиосевыми стратегиями и постпроцессором под ваш станок и конкретную модель стола. Универсальных решений не бывает, кинематика у всех разная. Если нужен постпроцессор под проект, специалисты ООО СТАНКИ помогут найти решение.
Для чего используют поворотные столы
Поворотные столы бывают разной конструкции. Самые простые и универсальные — горизонтальные, для сверловки и кругового фрезерования. Есть горизонтально-вертикальные, которые позволяют перекладывать деталь и работать в двух положениях. Для сложных задач берут наклонно-поворотные столы: они и вращают деталь, и наклоняют ее.
Для обработки длинномеров одного стола часто не хватает. Когда вылет кратно выше диаметра проворота, появляются вибрации и прогиб. Нужна задняя бабка. Она ставится напротив стола и поддерживает второй конец заготовки. В характеристиках поворотных столов отдельно указывают допустимую нагрузку в горизонтальном положении и с задней бабкой — разница может быть в полтора-два раза.
Для нескольких деталей за один установ или доступа с обеих сторон собирают конструкцию «мостиком». Берут поворотный стол и дисковую опору, ставят их друг напротив друга на L-образные кронштейны, а между ними крепят длинную балку или приспособление. На нее уже устанавливают заготовки. Сложно, но иногда без этого не обойтись.
В характеристиках всегда есть параметр «диаметр сквозного отверстия». Это не просто так. Во-первых, в отверстие можно просунуть длинную деталь. Во-вторых, это удобный канал для подвода пневматики или гидравлики к зажимам на планшайбе. Такое решение упрощает автоматизацию.
Насколько точны поворотные столы
Точность поворотных столов ЧПУ достигается за счет жесткости механики и прецизионного контроля положения. Высокопрочные сплавы червячной пары, усиленные подшипники и точные технологические базы обеспечивают износостойкость и стабильность геометрии под нагрузкой. Это фундамент качественной обработки.
Второй фактор — электронно-механическая прецизионность. Благодаря качеству передач и минимальному количеству узлов дискретность вращения составляет 0,001°. Абсолютные круговые энкодеры дают важное преимущество: после включения станка не требуется обнуление и поиск «дома». Стол мгновенно знает свое положение. Это исключает потерю позиции при сбоях питания, позволяет возобновлять обработку с любого кадра и снижает риск брака.
Как устроены наклонно-поворотные столы
Если четвертая ось — это вращение детали вокруг одной оси, то наклонно-поворотный стол добавляет наклон. Конструктивно это может быть «цапфа», когда стол лежит в люльке, или «глобусный» стол, где планшайба меняет угол относительно станины. Суть одна: появляются два вращательных движения — обычно ось C для вращения и ось A или B для наклона.
Главное преимущество пятой оси — доступ к детали практически под любым углом. Четвертая ось позволяет обрабатывать деталь вокруг одной оси. Но если нужно сделать отверстие под сложным углом к оси вращения или выбрать полость с наклонными стенками, четырех осей не хватит. Придется переставлять деталь вручную, теряя время и точность. Наклонно-поворотный стол решает эту проблему: деталь установили один раз, а инструмент подводится с любой стороны и под нужным углом.
Что изготавливают на наклонно-поворотных столах
Список примерный, но показательный. Импеллеры и турбинные лопатки — здесь пятая ось незаменима из-за сложной изогнутой формы и постоянного изменения угла касания инструмента. Пресс-формы и штампы — особенно с глубокими полостями и поднутрениями. Коротким инструментом работать быстрее и жестче, а пятая ось позволяет держать его перпендикулярно обрабатываемой поверхности. Медицинские импланты — индивидуальные формы с очень сложной геометрией. Корпуса сложной формы — в авиастроении или приборостроении, где деталь должна быть легкой, но жесткой, с карманами, ребрами и наклонными отверстиями.
Чем столы отличаются в эксплуатации
Поворотный стол вращает деталь. Траектория инструмента может синхронизироваться с вращением, но сам инструмент или заготовка не наклоняется относительно вертикали, если речь не о поворотной головке. Наклонно-поворотный стол и вращает, и наклоняет. Инструмент подходит к детали почти под любым углом, сохраняя оптимальное положение относительно обрабатываемой поверхности.
На четвертой оси можно сделать сплайн на валу или прорезать канавку по окружности. На четвертой плюс пятой — тот же сплайн, но еще и выбрать полость с обратной стороны без перестановки, а также обработать криволинейную поверхность, где в каждой точке нужен свой угол наклона инструмента.
Что важно знать про совместимость
На рынке есть разные производители поворотных столов. Главное правило — сервопривод должен соответствовать вашей стойке ЧПУ. Иначе система не сможет нормально управлять осью, обрабатывать обратную связь от энкодера и выполнять сложные функции трансформации координат. Для простой четвертой оси иногда можно найти обходные решения, но для пятиосевой синхронной обработки это железное правило. ООО СТАНКИ поможет подобрать совместимые компоненты и избежать ошибок.
Как установить стол на станок
Установка поворотного стола требует внимательности. Сначала проверяют посадочные поверхности, геометрию и жесткость основания. Затем стол выставляют по индикатору, контролируют параллельность и перпендикулярность осям станка. После монтажа подключают сервопривод, кабели, энкодер, активируют ось в параметрах ЧПУ, задают лимиты, скорость, ускорение и систему координат.
Обязательно проверяют люфты, биение, плавность вращения и нагрев. Полезно сделать тестовый прогон без нагрузки и с нагрузкой. Если используется пятиосевая обработка, отдельно настраивают преобразование координат и постпроцессор. Только после этого можно запускать пробную деталь.
Нужен ли вам поворотный стол
Поворотный стол нужен, если детали имеют несколько сторон обработки, сложные углы, криволинейные поверхности или требуют высокой точности без переустановки. Он окупается за счет сокращения вспомогательного времени, стабильного качества и расширения технологических возможностей. Для подбора поворотного или наклонно-поворотного стола под ваш фрезерный станок с ЧПУ обращайтесь в ООО СТАНКИ или на сайт https://stanok.com.ru. Специалисты помогут выбрать оборудование, проверить совместимость и настроить управляющую программу.
