Когда поворотный стол выбран, куплен и привезен в цех, начинается ответственный этап — установка. Здесь есть несколько моментов, о которых часто забывают. Ошибки на этом этапе могут свести на нет все преимущества четвертой или пятой оси. Поэтому лучше заранее продумать последовательность действий и учесть нюансы, о которых рассказывает ООО СТАНКИ.
Проверка комплектности поворотного стола

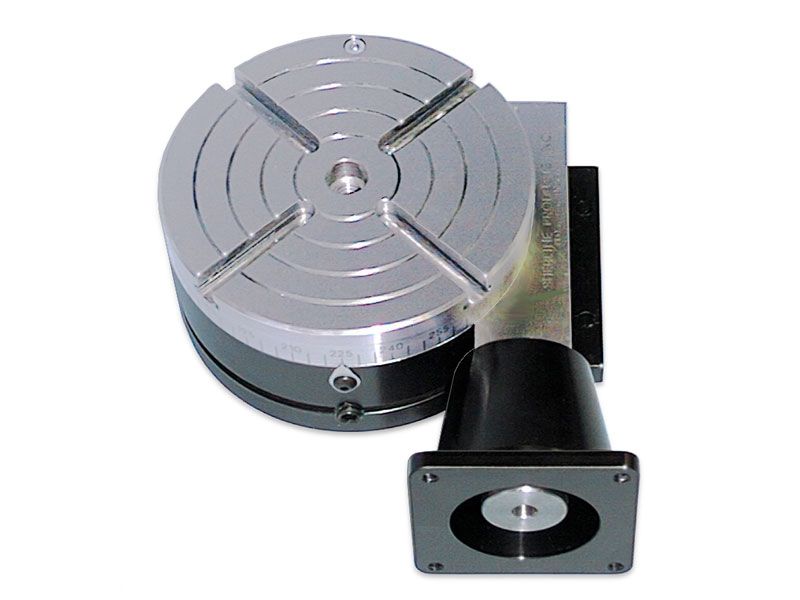

Прежде чем приступать к монтажу, убедитесь в полноте комплекта. В коробке с поворотным столом обычно лежит сам стол с планшайбой, серводвигатель с кабелями, сервомодуль или драйвер, часто трехкулачковый патрон в базе с переходником и кулачками, задняя бабка с задним центром, крепеж и документация. Это стандартный набор, который должен быть в наличии. Если чего-то не хватает, лучше решить вопрос до начала установки, чтобы не останавливать работу на середине.
Если с комплектностью всё в порядке, можно переходить к базированию. Это ключевой этап, от которого зависит точность будущей обработки.
Базирование и крепление поворотного стола
На рабочем столе станка обычно есть шпоночные пазы, в которые нужно точно посадить поворотный стол. Обязательно проверьте, чтобы Т-образные пазы станины позволяли надежно закрепить его прижимами. Подойдут обычные универсальные прижимы и планки. Главное — обеспечить жесткое и стабильное положение стола без перекосов.
Существуют различные варианты установки поворотного стола. Его стандартное положение не всегда позволяет обрабатывать длинномерные или крупногабаритные детали, выступающие за пределы рабочей зоны. В таких случаях применяются специальные решения: установка стола на промежуточную плиту или крепление на удлиненные сухари в Т-пазы. Это позволяет вынести поворотный стол за границы рабочей поверхности станка.
Важно учитывать, что при такой компоновке снижается жесткость системы. Это может привести к погрешностям обработки. Однако если технические требования позволяют и риск оправдан, данный метод вполне допустим. ООО СТАНКИ рекомендует заранее просчитать все варианты и выбрать оптимальный.
Прежде чем покупать поворотный стол, прикиньте геометрию. Ваша деталь, плюс оснастка, плюс сам стол должны влезать в рабочую зону станка и при этом оставлять достаточно места для инструмента. Иначе окажется, что какую-то поверхность просто нечем достать — вылета не хватит или вы упретесь в оснастку. Запрашивайте чертежи поворотных столов и рабочих зон станков — они всегда есть у поставщиков. Специалисты ООО СТАНКИ помогут подобрать совместимое оборудование.
Расположение двигателя поворотного стола
Двигатель может стоять справа, слева или сзади. Нужно выбрать такое положение, чтобы он не мешал перемещениям осей, не задевал кожухи и, что очень важно, не блокировал доступ к инструментальному магазину. Если магазин карусельный, обычно слева, то поворотный стол с приводом слева может создать проблемы. Если магазин барабанный, сзади или сверху, то чуть проще. В любом случае положение двигателя нужно проверить до окончательного крепления.
Неправильная компоновка приводит к тому, что станок теряет часть рабочего пространства, а оператор не может быстро менять инструмент. Поэтому примерьте все варианты заранее.
Проводка и подключение поворотного стола
Продумайте трассу прокладки от стойки ЧПУ до поворотного стола. Кабели должны быть закреплены так, чтобы они не перетирались, не болтались и не попадали в зону резания. Длины должно хватать на все перемещения. Аккуратная укладка кабелей — это не только эстетика, но и безопасность, и надежность.
Проверьте, нужен ли дополнительный усилитель сигнала, интерфейсный модуль для связи стойки с приводом поворотного стола. Иногда это отдельная коробочка, которую нужно предусмотреть в шкафу управления. Если стол или оснастка пневматические или гидравлические, заранее убедитесь, что на станке есть соответствующие системы или место под их установку.
Со столами с планшайбой от 400 мм в комплекте часто идет отдельная гидравлическая система, которая докупается опционально. Это важно учесть на этапе подготовки, чтобы не столкнуться с нехваткой места или мощности.
Проверка после установки поворотного стола
После монтажа необходимо проверить геометрию, люфты, биение, плавность вращения и нагрев. Сделайте тестовый прогон без нагрузки и с нагрузкой. Проверьте работу энкодера, точность позиционирования и повторяемость. Если используется пятая ось, отдельно настройте преобразование координат и постпроцессор. Только после успешных тестов можно запускать пробную деталь.
Не забывайте, что установка поворотного стола — это не просто покупка железки. Это стратегическое улучшение станка, которое при грамотном подходе быстро окупается за счет расширения номенклатуры и сокращения времени обработки. Но подходить нужно комплексно: учитывать оснастку, задние бабки, сквозные отверстия под пневматику, строго соблюдать совместимость электроники, заранее решать вопрос с программными опциями ЧПУ для пятиосевой работы и не ошибаться с монтажом.
Нужен ли вам поворотный стол
Если вы всё сделаете правильно, ваш старый добрый трехосевой станок превратится в машину, способную на очень серьезные вещи. Поворотный стол расширяет технологические возможности, повышает точность и снижает время переналадки. А если останутся вопросы, лучше обратиться к специалистам, у которых за плечами не одна такая инсталляция. Опыт в этом деле лишним не бывает.
ООО СТАНКИ поможет подобрать поворотный стол, проверить совместимость с вашим станком и настроить управляющую программу. Подробнее на сайте https://stanok.com.ru. Грамотная установка поворотного стола — это инвестиция в будущее производства.
