Современный мир немыслим без сложных механизмов – от двигателей внутреннего сгорания до микроэлектроники. Каждая деталь в этих системах должна быть выполнена с высочайшей точностью, ведь малейшее отклонение может привести к отказу всего узла. Именно для решения таких задач была разработана прецизионная обработка – технология, которая сочетает в себе мощь автоматизированных станков с числовым программным управлением (ЧПУ) и строжайшие требования к геометрическим параметрам изделий.
В этой статье мы подробно разберём, что такое прецизионная механическая обработка, из каких этапов состоит её технологический цикл, какое оборудование задействовано, и какие преимущества она даёт производителям. Материал будет полезен как инженерам и технологам, так и всем, кто интересуется современными производственными процессами.
Что скрывается за термином «прецизионная обработка»?
Прецизионная обработка – это высокоточный субтрактивный метод формообразования деталей, при котором из исходной заготовки (обычно металлической или пластиковой) последовательно удаляется лишний материал с помощью режущего инструмента. В отличие от традиционных механических способов, здесь управление процессом полностью автоматизировано: все перемещения инструмента и заготовки задаются компьютерной программой, что обеспечивает повторяемость и минимальные погрешности.
Ключевое отличие прецизионной обработки от обычной заключается в допусках – предельно допустимых отклонениях размеров от номинальных значений. Если для стандартного токарного производства допуск может составлять десятые доли миллиметра, то в прецизионных операциях речь идёт о микронах (тысячных долях миллиметра). Такой уровень точности достигается за счёт двух факторов:
-
Качественный режущий инструмент – специальные твёрдосплавные, алмазные или керамические пластины, способные работать с минимальным съёмом материала и сохранять геометрию режущей кромки.
-
Станок с ЧПУ – высокоточное оборудование с цифровыми приводами, системами обратной связи и компенсации тепловых деформаций, которое способно позиционировать инструмент с точностью до долей микрона.
Таким образом, прецизионная обработка решает две главные задачи: изготовление деталей со сложной геометрией и обеспечение их полной взаимозаменяемости в массовом производстве.
Технологический процесс: пять ключевых этапов
Несмотря на разнообразие выпускаемых изделий, большинство компаний-производителей придерживается унифицированной последовательности шагов при организации прецизионного производства.
Этап 1: Проектирование трёхмерной модели
Всё начинается с создания цифрового прототипа будущей детали. На этом этапе инженеры используют системы автоматизированного проектирования (CAD – Computer-Aided Design). Они создают 2D-чертежи и 3D-модели, в которых задают все геометрические размеры, допуски, шероховатость поверхностей и технические требования.
Процесс проектирования часто начинается с ручных эскизов, которые затем переносятся в специализированное ПО – такие как SolidWorks, AutoCAD, Kompas-3D и другие. На этом этапе важно предусмотреть все конструктивные особенности – отверстия, пазы, резьбы, радиусы скруглений, – чтобы в дальнейшем исключить ошибки при программировании.
Этап 2: Преобразование CAD-модели в управляющую программу (CAM)
Созданная в CAD-системе виртуальная модель понятна человеку, но не пригодна для непосредственного использования станком. ЧПУ-оборудование работает с координатами – оно понимает лишь маршруты перемещения инструмента и параметры режимов резания.
Для этого применяется программное обеспечение CAM (Computer-Aided Manufacturing). Оно анализирует геометрию модели и генерирует набор команд в виде G-кодов и M-кодов. G-коды описывают траекторию движения режущего инструмента по осям X, Y, Z, а также дополнительные оси (для многоосевых станков). M-коды управляют вспомогательными функциями – включением подачи охлаждающей жидкости, сменой инструмента, остановкой шпинделя и т.д.
CAM-система также рассчитывает оптимальные режимы резания (скорость вращения шпинделя, подачу, глубину среза), учитывая материал заготовки, тип инструмента и требуемую чистоту поверхности.
Этап 3: Подготовка и наладка оборудования
После того как программа готова, наступает ответственный момент – настройка станка. Оператор или наладчик выполняет следующие действия:
-
Проверяет состояние станка, уровни масла и охлаждающей жидкости.
-
Устанавливает и закрепляет заготовку в специальном приспособлении (тисках, патроне, магнитном столе).
-
Монтирует режущий инструмент в шпиндель или инструментальный магазин.
-
Проводит калибровку измерительных систем – определяет нулевые точки, компенсирует длину и радиус инструмента.
На этом этапе крайне важна точность базирования, поскольку любые смещения приведут к ошибкам позиционирования.
Этап 4: Непосредственная обработка
Запускается программа, и станок приступает к автоматической работе. Оператор наблюдает за процессом через защитный экран или прозрачный кожух, контролируя показатели на пульте управления. Современные станки оснащены датчиками нагрузки, температуры и вибрации, которые помогают вовремя заметить отклонения.
В процессе обработки могут автоматически производиться промежуточные измерения с помощью встроенных щупов, что позволяет корректировать смещения инструмента на лету, компенсируя износ или температурное расширение.
Этап 5: Финальная проверка и отделка
После завершения цикла деталь извлекается из станка. В большинстве случаев прецизионная обработка даёт настолько качественную поверхность, что дополнительные операции (шлифование, полировка, хонингование) не требуются. Однако для особо ответственных изделий могут проводиться финишные доводочные работы.
Обязательным является контроль размеров и геометрии – с использованием координатно-измерительных машин (КИМ), оптических профилометров, ручных микрометров и индикаторов. При обнаружении несоответствий анализируются причины и вносятся коррективы в программу или настройки.
Оборудование и методы прецизионной обработки
Технология настолько многообразна, что для каждой задачи существует специализированный станок или даже целый технологический комплекс. Рассмотрим основные виды оборудования, используемые в высокоточном производстве.
Фрезерные станки с ЧПУ
Фрезерование – один из самых распространённых методов. Вращающийся резец (концевая, торцевая, шаровая фреза) перемещается по нескольким осям и снимает материал слоями. Современные фрезерные центры могут быть вертикальными, горизонтальными, универсальными и даже настольными. Они отлично подходят для обработки плоскостей, пазов, уступов, а также объёмных 3D-контуров.
Токарные станки с ЧПУ
При точении заготовка вращается вокруг своей оси, а резец движется линейно вдоль и поперёк. В отличие от фрезерования, здесь инструмент не вращается – он статичен. Токарная обработка идеальна для тел вращения – валов, втулок, фланцев, резьбовых соединений. Современные токарные станки часто оснащаются приводным инструментом, позволяющим выполнять фрезерные операции без переустановки детали.
Прецизионные шлифовальные станки
Шлифование – это чистовой метод, который применяется для достижения высокой точности и низкой шероховатости. В качестве режущего элемента выступает абразивный круг на связке (эльбор, алмаз, карбид кремния). Шлифование позволяет исправлять погрешности, возникшие на предыдущих этапах, и готовить детали под сборку с гарантированными зазорами.
Сверлильные и расточные станки с ЧПУ
Эти станки специализируются на создании отверстий. Заготовка фиксируется неподвижно, а вращающееся сверло, зенкер или развёртка перемещается по заданной траектории. Глубина и диаметр отверстий регулируются сменой инструмента и программными настройками. Такое оборудование широко используется в производстве корпусных деталей, штампов и пресс-форм.
Многоосевые обрабатывающие центры

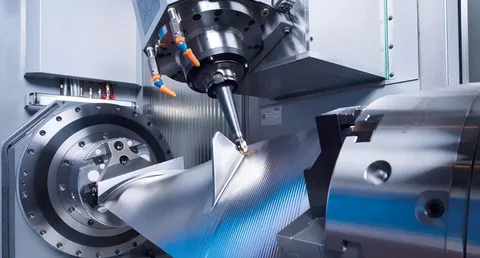

Это вершина технологического развития. Станки с 4, 5 и более осями позволяют обрабатывать деталь сразу с нескольких сторон без переустановки. Это критически важно для сложных изделий с поднутрениями, наклонными поверхностями и пересекающимися элементами. Многоосевая обработка может сочетать в себе фрезерование, сверление, растачивание и даже лазерную резку.
Электроэрозионная обработка (EDM)
Уникальный метод, при котором материал удаляется не механическим контактом, а электрическими разрядами между электродом-инструментом и заготовкой. Оба электрода помещаются в диэлектрическую жидкость, и при подаче напряжения возникает искра, температура которой достигает тысяч градусов, расплавляя металл. EDM незаменим для твёрдых, труднообрабатываемых сплавов (закалённые стали, титан, карбиды), а также для создания сложных внутренних полостей, шлицев и зубьев.
Лазерные и гидроабразивные станки
Лазерная резка использует сфокусированный луч высокой мощности для испарения материала, причём это подходит не только для металлов, но и для пластмасс, дерева, керамики. Гидроабразивная резка использует струю воды с абразивными частицами, которая режет практически любые материалы без термического воздействия, что важно для термочувствительных заготовок.
Токарно-фрезерные обрабатывающие центры
Такие станки объединяют функции токарного и фрезерного оборудования, что позволяет выполнять весь цикл обработки в одной установке. Они выпускаются в вертикальном и горизонтальном исполнении, причём вертикальная компоновка обеспечивает лучшую устойчивость за счёт действия гравитации.
Ключевые преимущества прецизионной обработки
Переход на высокоточную механическую обработку обусловлен рядом неоспоримых достоинств, которые делают её экономически оправданной даже при сравнительно высоких первоначальных инвестициях.
1. Минимальные допуски – залог качества
Основной критерий прецизионности – способность выдерживать жёсткие допуски. Допуски бывают односторонними (только в плюс или минус), двусторонними (отклонение в обе стороны), составными (сумма допусков нескольких элементов) и заданными в виде предельных размеров (например, от 20 до 22 мм). В прецизионной обработке эти диапазоны составляют единицы микронов, что гарантирует идеальное сопряжение деталей в механизмах.
2. Высокая точность повторения
В серийном и массовом производстве критично, чтобы каждая деталь была идентична эталону. Автоматизированные станки исключают влияние человеческого фактора, поэтому погрешности от партии к партии сведены к нулю. Это даёт возможность собирать сложные изделия без подгонки и обеспечивает стабильное качество.
3. Экономия ресурсов и снижение себестоимости
Благодаря малому проценту брака сокращаются потери материала. Автоматизация также уменьшает потребность в большом количестве операторов: один специалист может обслуживать несколько станков. В итоге себестоимость одной детали падает, несмотря на дороговизну оборудования, особенно при больших объёмах выпуска.
4. Скорость и производительность
Высокоскоростные шпиндели, быстрые перемещения инструмента и автоматическая смена оснастки позволяют сокращать основное время обработки. Кроме того, исключаются длительные ручные операции разметки и промежуточного контроля. В результате производственный цикл становится короче, а предприятие может быстрее реагировать на рыночные запросы.
5. Безопасность и эргономика
Человек не контактирует с вращающимися частями и стружкой – процесс полностью экранирован. Это снижает травматизм и позволяет перевести персонал на более интеллектуальные должности (программисты, наладчики, инженеры-технологи).
Заключение
Прецизионная обработка на станках с ЧПУ – это не просто тренд, а объективная необходимость в эпоху высоких технологий. Она позволяет создавать детали, которые раньше считались невозможными, расширяет границы конструкторских решений и обеспечивает надёжность конечных изделий. От автомобилестроения до космической отрасли, от медицины до электроники – везде требуются элементы высочайшего класса точности.
Освоение и внедрение прецизионных методов требует квалифицированных кадров, современного оборудования и системного подхода. Но отдача от таких инвестиций многократно окупает затраты за счёт конкурентоспособности продукции и репутации производителя. Если вы стремитесь к лидерству в своей отрасли – прецизионная обработка станет вашим надёжным партнёром на этом пути.
