В современном машиностроении производительность и рентабельность прямо зависят от состояния парка металлорежущего оборудования. Станки с числовым программным управлением (ЧПУ) — это высокоточные системы, где даже незначительное отклонение в геометрии или механики приводит к лавинообразному росту брака. Многие операторы ошибочно полагают, что основная проблема кроется в управляющей программе, однако в 80% случаев нестабильность размеров связана с физическим состоянием агрегата.
Чтобы избежать дорогостоящих простоев и преждевременного выхода из строя дорогостоящих узлов, необходим комплексный подход. Речь идет не о поверхностном осмотре, а о глубоком техническом аудите. В этой статье мы разберем пять критически важных шагов, которые должен выполнять каждый мастер или технолог для поддержания паспортной точности оборудования. Следуя этой методике, вы не только улучшите качество поверхностного слоя деталей, но и значительно продлите ресурс направляющих, подшипниковых узлов и шпиндельной группы.
Шаг 1. Геодезическая проверка и выверка пространственного положения
Первый и самый важный этап контроля касается геометрии станка. От того, насколько правильно настроены базовые плоскости и оси перемещения, зависит итоговая форма изделия. Нарушение выверки приводит к эллипсности отверстий, непараллельности граней и клиновидности плоскостей.

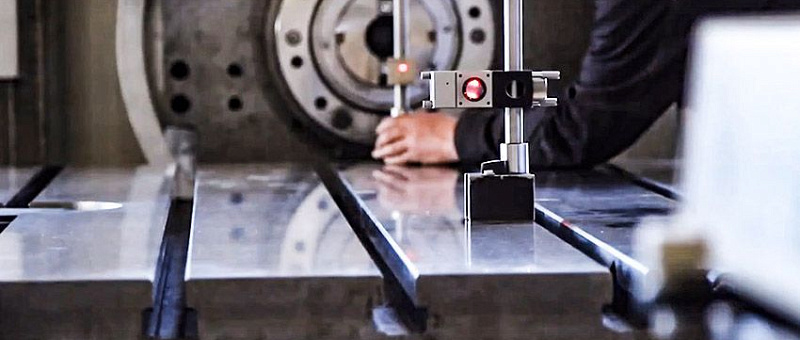

В первую очередь необходимо проверить горизонтальность станины с использованием прецизионного уровня или электронного нивелира. Даже микроскопический перекос опорных поверхностей создает неравномерное распределение нагрузки на станину, что провоцирует скручивание рамы при больших ускорениях. Параллельно с этим выполняется проверка перпендикулярности осей X, Y и Z. Для этого используются эталонные угловые плиты и лазерные интерферометры. Особое внимание стоит уделить соосности шпинделя относительно оси Z — биение на выходе из шпинделя не должно превышать значений, указанных в паспорте (как правило, менее 0.005 мм на длине 300 мм). Регулярная коррекция геодезических параметров позволяет удерживать допуски в пределах IT6–IT7 даже при интенсивной эксплуатации.
Шаг 2. Диагностика механического износа кинематических пар
Вторая линия обороны — это контроль состояния механических компонентов, ответственных за перемещение рабочих органов. Со временем направляющие скольжения или качения, а также шарико-винтовые передачи (ШВП) теряют свои эксплуатационные свойства. Основной враг здесь — абразивный износ, вызванный микростружкой, и усталость материала.
При проверке важно измерить люфты в сопряжениях. Для этого используются индикаторные стойки: фиксируется индикатор на неподвижной части станка, а щуп упирается в рабочий стол или шпиндельную бабку. Поочередно прилагая усилие в разных направлениях, определяют величину мертвого хода. Критичным считается появление зазоров более 0.02 мм в узлах ШВП. Также следует осматривать поверхности направляющих на предмет задиров, наклепа или отсутствия смазочной пленки. Выявление перегрева подшипниковых узлов (с помощью тепловизора или точечного пирометра) указывает на неправильную предварительную затяжку или недостаток смазки. Своевременная затяжка клиньев и регулировка гаек ШВП — залог плавности перемещения и отсутствия рывков при фрезеровании.
Шаг 3. Мониторинг режущего инструмента и жесткости оснастки
Третий шаг фокусируется на зоне резания. Качество обработки определяется не только станком, но и инструментом, а также способом его закрепления. Наиболее частой проблемой является радиальное биение инструмента, которое возникает из-за загрязнения конусных поверхностей или износа цанговых патронов.
Перед запуском партии деталей необходимо провести инструментальный контроль. Проверка остроты режущих кромок выполняется визуально или с использованием микроскопов — затупленная кромка увеличивает силу резания, провоцируя вибрации и отклонение инструмента. Далее следует проверка биения на вылете. Для этого закрепленный инструмент вращают вручную или на малых оборотах, фиксируя показания индикатора часового типа на расстоянии 50–100 мм от торца державки. Допустимое биение для высокоскоростной обработки не должно превышать 0.01 мм. Помните, что использование изношенных посадочных гнезд или некалиброванных винтов в держателях приводит к микросколам пластин и нестабильности момента затяжки.
Шаг 4. Анализ эффективности систем СОЖ и смазки
Игнорирование состояния смазочно-охлаждающих жидкостей и системы подачи смазки — частая ошибка начинающих технологов. Четвертый этап проверки направлен на гидравлику и пневматику. Смазка выполняет сразу три функции: снижение трения, отвод тепла и вынос стружки из зоны резания.
На этом этапе важно проверить концентрацию эмульсии рефрактометром. Слишком низкая концентрация ухудшает смазывающие свойства и вызывает коррозию стола, слишком высокая — приводит к пенообразованию и перерасходу химикатов. Осмотрите фильтры системы охлаждения — забитые фильтры снижают давление подачи, из-за чего стружка не выдувается из пазов фрезы, что ведет к повторному резанию и преждевременному износу. Отдельно оценивается работа масляных насосов для направляющих и ШВП. Убедитесь в отсутствии утечек в шлангах высокого давления и проверьте уровень масла в баках станка. Стабильное поступление смазки в зону трения — единственный способ избежать схватывания материалов и перегрева шаговых двигателей.
Шаг 5. Тестирование электроники, датчиков и софта
Завершающий аккорд проверки касается "мозга" станка. Электронная начинка и управляющее ПО требуют не меньшего внимания, чем механика. Сбои в работе энкодеров или датчиков положения (линеаров) мгновенно отражаются на позиционировании.
Прежде всего, проверьте кабельную разводку и надежность клеммных соединений в шкафу управления. Ослабленный контакт может вызывать ошибки по осям или ложное срабатывание аварийной защиты. Обязательно проведите тестирование рабочих датчиков нулевого положения (концевых выключателей) и датчиков контроля нагрузки шпинделя. Если станок оснащен системой компенсации тепловых деформаций, необходимо проверить актуальность коэффициентов в таблицах параметров. Что касается программного обеспечения, установите последние стабильные версии постпроцессоров и прошивок контроллера. Регулярное резервное копирование рабочих параметров и таблиц инструментов сохранит ваши наработки при внезапных сбоях питания. Используйте функцию "сухого прогона" без заготовки, чтобы прослушать работу приводов и выявить посторонние шумы, возникающие при отработке сложных траекторий.
Заключение: от разовых проверок к системному подходу
Внедрение описанных пяти шагов в регламент технического обслуживания превращает контроль из формальности в мощный инструмент управления качеством. Важно понимать, что диагностика не должна быть эпизодической. Создайте график проверок: ежесменный осмотр инструмента и эмульсии, еженедельная проверка геометрии ответственных осей и ежемесячный полный аудит механики.
Такой проактивный подход гарантирует стабильность размерных цепей при серийном производстве, позволяет вовремя заказывать запчасти и избегать аварийных остановок в разгар рабочей смены. В конечном итоге, системное обслуживание ЧПУ-оборудования снижает себестоимость детали за счет уменьшения расхода инструмента и сокращения времени на выверку оснастки. Инвестируйте время в профилактику, и ваши станки будут выдавать идеальную геометрию даже через годы интенсивной эксплуатации.
