Фрезеровка и гравировка тонких листовых материалов на оборудовании с числовым программным управлением (ЧПУ) всегда была одной из самых сложных производственных задач. В отличие от массивных заготовок, которые легко выдерживают нагрузку, тонкий лист требует особого подхода уже на этапе его позиционирования и фиксации. Сложность заключается в том, что такой материал попросту не способен сопротивляться силам резания. Он начинает вибрировать, прогибаться в зоне обработки или приподниматься над рабочим столом, что неизбежно ведет к браку, поломке инструмента и снижению общей производительности оборудования.
Проблематика становится особенно острой при работе с алюминиевыми сплавами толщиной до 2 мм, нержавеющей сталью, медными пластинами или композитными панелями. Неправильный выбор метода крепления не только увеличивает время на переналадку, но и ставит под угрозу геометрическую точность готового изделия. В этой статье мы проведем детальный разбор существующих методов фиксации, рассмотрим их физические принципы работы, выделим сильные и слабые стороны, а также поможем определить критерии выбора, основываясь на типе материала и характере обработки.
Природа деформации: почему тонкий лист так сложно обрабатывать
Основная причина проблем при фрезеровке тонкостенных заготовок кроется в их низкой жесткости. Когда фреза входит в контакт с поверхностью, возникает тангенциальная сила, стремящаяся оттолкнуть материал. Если заготовка закреплена только по периметру, ее центральная часть работает как мембрана. Это приводит к эффекту «волнистости» или подъема краев заготовки, что часто называют «эффектом паруса».
Кроме того, нельзя сбрасывать со счетов резонансные явления. Высокоскоростные шпиндели современных станков генерируют вибрации, которые при совпадении с собственной частотой колебаний листа могут привести к катастрофическому росту амплитуды. Это выражается в характерном звуке (визг) и оставляет на кромке детали грубый ступенчатый след. Именно поэтому операторы часто вынуждены искусственно занижать подачу и глубину резания, что убивает производительность. Однако современные методы фиксации позволяют решить эти проблемы еще до начала выполнения управляющей программы.
Использование внутренних зон заготовки
Если конструкция детали позволяет жертвовать некоторыми участками материала, одним из наиболее надежных способов является точечная фиксация через внутренние отверстия или зоны, которые в дальнейшем будут удалены из чистовой развертки. Этот метод предполагает использование специальных прижимных планок или болтов, которые утапливаются в тело заготовки через предварительно просверленные технологические отверстия.
Плюсы метода:
Он обеспечивает жесткую, неподвижную фиксацию именно в тех местах, где это критически важно. Материал надежно притягивается к столу, что исключает его вспучивание даже при агрессивных режимах фрезерования.
Минусы:
Основная трудность заключается в затратах времени. Требуется проводить дополнительную операцию сверловки, нарезать резьбу в подложке, а после завершения цикла — удалять крепеж. Это увеличивает себестоимость каждого изделия и замедляет подготовку производства. К тому же, следы от крепежа часто остаются на кромках, что требует дополнительной зачистки.
Клейкие материалы как альтернатива механическому зажиму
В борьбе за плоскостность и отсутствие вмятин операторы часто обращаются к двухсторонним скотчам и промышленным клеящим лентам. Этот метод завоевал популярность благодаря своей простоте и доступности. Достаточно наклеить лист на ровную подложку, и он будет прочно удерживаться по всей площади контакта. Помимо фиксации, клейкий слой часто играет роль демпфера, гася высокочастотные вибрации от инструмента.
Однако этот метод требует высокой квалификации от оператора. Основная опасность кроется в процессе съема детали. Тонкий металл легко гнется при попытке оторвать его от стола. Существует риск повредить деталь или порезаться об острые края, так как лента держит очень крепко. Также стоит отметить, что охлаждающие жидкости (СОЖ) могут размягчать клеевую основу, что приводит к смещению листа в самый неподходящий момент. Помимо этого, стружка активно налипает на липкий край, что требует частой очистки инструмента.

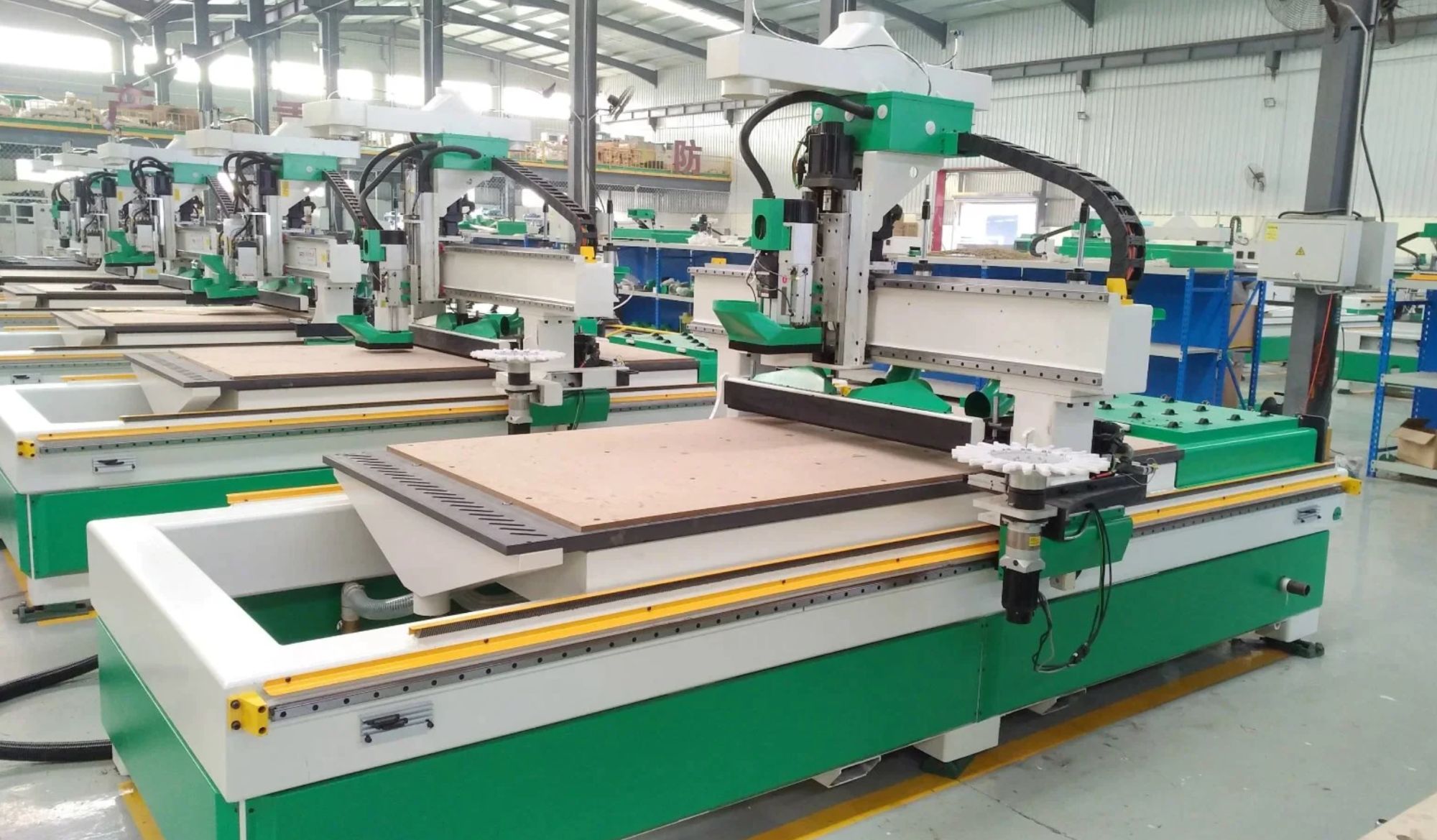

Вакуумные столы: эталон равномерной фиксации
Для решения задач высокой точности при обработке тонких листовых материалов на ЧПУ идеальным выбором является использование вакуумной оснастки. Вакуумный стол воздействует на заготовку не точечно, а распределяет силу прижатия по всей плоскости материала. Атмосферное давление надежно прижимает лист к поверхности стола, превращая его в жесткую систему.
Как это работает:
В рабочей поверхности стола имеются герметичные канавки и поры. Вакуумный насос откачивает воздух из-под листа, создавая разряжение. За счет перепада давления лист фиксируется с удивительной силой, но при этом не испытывает внутренних напряжений, свойственных механическим струбцинам.
Достоинства:
Идеальная повторяемость позиционирования, отсутствие деформации поверхности, минимальное время установки заготовки (достаточно просто уложить лист и включить насос). Это позволяет сократить вспомогательное время на 30-50%.
Недостатки:
Вакуумная система капризна к состоянию поверхности материала. Если лист пористый (например, МДФ или некоторые породы дерева) или имеет шероховатость, в системе будут утечки, и сила прижатия упадет. Кроме того, стол требует источника вакуума, что увеличивает энергопотребление.
Механические прижимы и струбцины: классика жанра
Традиционные тиски или рычажные прижимы по краям листа используются реже всего для тонких материалов, так как они вызывают прогиб посередине. Однако в тандеме с дополнительными опорами этот метод имеет право на жизнь. Если на стол установлены специальные опорные стойки-домкраты, то прижим по периметру становится эффективным.
Главный враг здесь — сила резания. Даже при использовании прижимов, зона между ними остается незакрепленной. При движении фрезы в этой зоне лист начинает «хлопать» (вибрировать). Решением может стать использование пневматических струбцин с регулируемым усилием, которые равномерно распределяют нагрузку. Но установка такого количества оснастки требует времени, а инструмент необходимо программировать с учетом зон обхода фиксаторов.
Комбинированные подходы и критерии выбора
На практике опытные мастера редко ограничиваются одним методом. Для достижения максимальной эффективности используются гибридные схемы. Например, включение вакуума для удержания центральной части листа и установка краевых упоров для страховки при контурной резке. Или сочетание клеевой ленты по периметру с прижимными планками.
При выборе стратегии крепления важно анализировать три основных параметра:
-
Толщина и тип материала. Для пластиков хватит вакуума, для толстого алюминия лучше использовать комбинацию вакуума с механическим зажимом.
-
Траектория движения инструмента. Если резать деталь не до конца, а оставлять «микромосты», материал не потеряет жесткости до самого конца цикла.
-
Наличие СОЖ. При использовании эмульсий важно выбирать клеевые составы и уплотнители, устойчивые к воздействию химии.
Заключение
Обработка тонких листовых материалов на станках с ЧПУ — это не столько вопрос выбора оборудования, сколько вопрос грамотного подбора крепежной оснастки. Универсального решения, которое подошло бы и для пенопласта, и для стали, не существует.
Вакуумный стол является наиболее технологичным и точным решением для серийного производства, позволяя добиться высокой плоскостности без деформации. Клейкие материалы спасают при сложной геометрии или на малых тиражах, когда установка вакуума экономически неоправдана. Внутренняя фиксация и механические прижимы остаются надежной «палочкой-выручалочкой» для грубой обработки.
Правильная оценка жесткости системы «станок-оснастка-инструмент-деталь» позволяет не только улучшить качество поверхности, но и значительно увеличить скорость резания, снизив себестоимость конечного продукта. Анализируйте геометрию, тестируйте фиксацию на пробных проходах, и тогда даже самый тонкий лист станет послушным материалом для вашего производства.
