В поиске методов повышения конкурентоспособности производственные компании всё чаще обращают внимание на многокоординатные обрабатывающие центры. Если ваш бизнес связан с изготовлением деталей со сложными криволинейными поверхностями, глубокими полостями или множеством пространственно ориентированных элементов, то 5-осевой фрезерный станок с ЧПУ может стать тем самым «золотым ключиком», который откроет двери к новым заказам и сократит производственные издержки. Однако, как и любое высокотехнологичное оборудование, такой станок требует тщательного анализа – не только его достоинств, но и подводных камней. Давайте разберёмся во всех нюансах объективно и детально.
Что такое 5-осевая обработка и как она работает
Традиционные фрезерные станки с числовым программным управлением (ЧПУ) оперируют тремя линейными осями – X (продольная), Y (поперечная) и Z (вертикальная). Инструмент или заготовка перемещаются по этим направлениям, что позволяет обрабатывать плоские и ступенчатые поверхности, но сталкивается с ограничениями при попытке фрезеровать наклонные плоскости, поднутрения или сложные контуры.

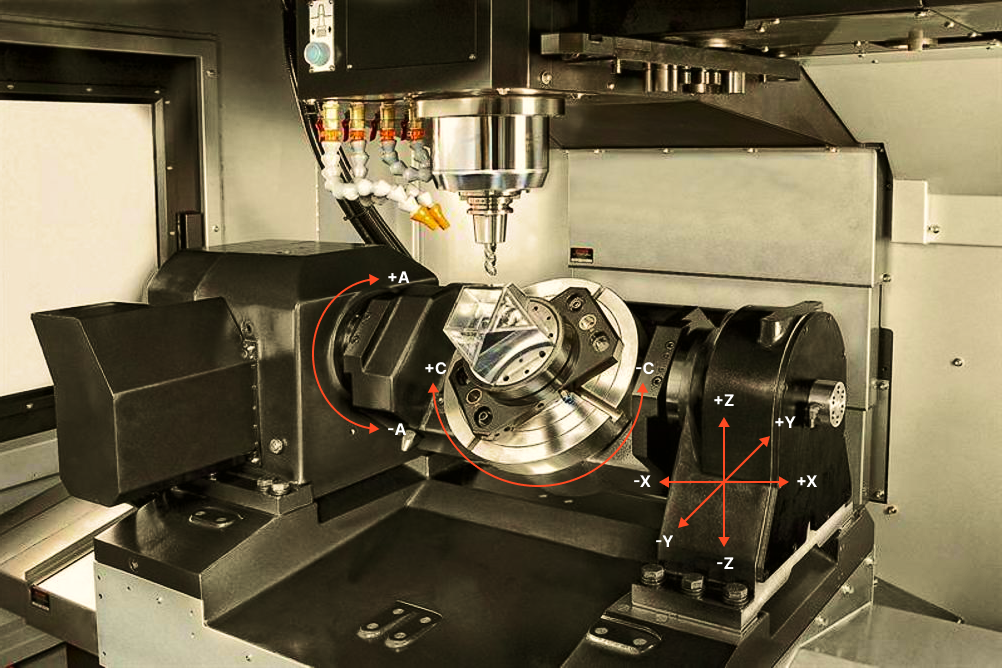

Пятиосевой станок добавляет к этим трём линейным осям две вращательные оси. Обычно их обозначают как A (поворот вокруг оси X) и B (поворот вокруг оси Y), либо C (вокруг Z). Эти повороты позволяют наклонять инструмент или стол с заготовкой под любым углом, обеспечивая доступ режущей кромки практически к любой точке детали, за исключением зоны крепления. В результате за одну установку можно обработать пять из шести сторон заготовки, а при использовании специальных приспособлений – и все шесть.
Существует три основных конструктивных исполнения таких станков:
-
Головка-головка – вращаются обе оси в шпиндельной головке, стол остаётся неподвижным. Это идеально для тяжёлых и крупных заготовок.
-
Стол-стол – вращаются оси в столе, головка фиксирована. Обеспечивает лучшую жёсткость и применяется для деталей средней и малой массы.
-
Смешанная схема – одна ось на головке, другая на столе. Компромиссный вариант, часто встречающийся в универсальных моделях.
Теперь, когда мы понимаем конструктивные основы, перейдём к анализу сильных и слабых сторон этого класса оборудования.
Ключевые преимущества 5-осевых фрезерных центров
Недосягаемая сложность геометрии
Пожалуй, главный козырь пятиосевых станков – возможность фрезеровать детали с криволинейными поверхностями, наклонными стенками, винтовыми каналами и глубокими поднутрениями. Например, крыльчатка турбины, импеллер насоса, протез тазобедренного сустава или корпус гидрораспределителя – все эти изделия требуют многоосевого подхода. На трёхосевом станке такие формы либо вовсе невыполнимы, либо требуют множества переустановок, что вносит ошибки позиционирования.
Идеальная точность и минимизация погрешностей
Каждая переустановка заготовки на 3-осевом станке – это потенциальный источник отклонений: от биения приспособлений до термических деформаций и погрешностей базирования. Пятиосевая обработка за одну установку гарантирует, что все поверхности будут обработаны в единой системе координат. Это критически важно для деталей с жёсткими допусками (например, ±0,005 мм), используемых в аэрокосмической и медицинской промышленности. Кроме того, возможность наклона инструмента позволяет использовать более короткие и жёсткие фрезы, что уменьшает вибрацию и повышает чистоту поверхности.
Существенное сокращение времени цикла
За счёт совмещения операций и уменьшения числа установок общее время обработки сокращается в среднем на 30–50%. Также пятиосевые станки часто оснащаются высокоскоростными шпинделями (до 30 000 об/мин и выше) и системами быстрого перемещения, что дополнительно ускоряет черновое и чистовое фрезерование. Кроме того, за счёт оптимального подвода инструмента можно использовать более высокие режимы резания без риска перегрузки.
Высокое качество обработанной поверхности
При трёхосевой обработке, особенно при контурном фрезеровании, инструмент часто вынужден работать своей боковой поверхностью или торцом под неоптимальными углами, что приводит к ступенчатости (эффект «лестницы»). В пятиосевом станке можно наклонить инструмент так, чтобы его режущая кромка касалась поверхности по касательной, формируя более гладкий след. Это снижает шероховатость и часто исключает необходимость финишной доводки (шлифовки, полировки).
Экономия на оснастке и сокращение числа приспособлений
Поскольку большинство поверхностей обрабатываются за один установ, отпадает нужда в сложных делительных головках, поворотных столах и специальных кондукторах. Достаточно одного или двух универсальных зажимных приспособлений. Это не только экономит средства, но и упрощает подготовку производства – особенно в условиях единичного и мелкосерийного выпуска.
Конкурентное преимущество на рынке
Наличие 5-осевого оборудования сразу поднимает технологический уровень предприятия. Многие заказчики (особенно из оборонной, авиационной и медицинской отраслей) включают требование о наличии многокоординатной обработки в тендерную документацию. Станок такого класса – это пропуск в сегмент высокомаржинальных заказов, где конкуренция ниже, а цены на продукцию заметно выше.
Объективный взгляд на недостатки и ограничения
Ни одно высокотехнологичное решение не бывает идеальным, и 5-осевые станки имеют ряд серьёзных минусов, которые необходимо учитывать при принятии инвестиционного решения.
Высокая стоимость приобретения и эксплуатации
Цена на пятиосевой обрабатывающий центр начинается от нескольких миллионов рублей и может достигать десятков миллионов (импортные модели). Но это лишь вершина айсберга. Дополнительные расходы включают:
-
Специализированные CAM-системы (программное обеспечение для траекторий) – стоимость лицензий и обучение.
-
Увеличенный расход режущего инструмента – сложные перемещения и частые врезания ведут к более интенсивному износу.
-
Более дорогие шпиндели и приводы, требующие квалифицированного обслуживания.
-
Необходимость регулярной калибровки осей и компенсации тепловых деформаций.
Сложность программирования и высокая квалификация персонала
Написание управляющей программы для 5 осей – задача на порядок сложнее, чем для 3 осей. Требуется учёт кинематики станка, ограничений по углам поворота, интерференции инструмента с элементами конструкции и обрабатываемой детали. Ошибка в коде может привести к столкновению или браку дорогостоящей заготовки. Не каждый технолог-программист способен освоить эти нюансы без длительного обучения и практики. Многие предприятия вынуждены либо нанимать высокооплачиваемых специалистов, либо отправлять существующих на курсы повышения квалификации.
Требования к жёсткости и виброустойчивости
Наличие вращательных узлов в кинематической цепи потенциально снижает общую жёсткость системы по сравнению с традиционными трёхосевыми порталами. Особенно это заметно в станках с поворотным столом: под нагрузкой могут возникать микроперемещения, влияющие на точность. Чтобы минимизировать этот эффект, производители применяют массивные литые станины, гидростатические направляющие и системы активного гашения вибраций, что ещё больше удорожает оборудование.
Сложность обслуживания и ремонта
Вращательные оси содержат прецизионные подшипники, червячные пары или планетарные редукторы, а также системы смазки и охлаждения. Их износ происходит быстрее, чем у линейных направляющих, и требует периодической замены. Ремонт таких узлов часто невозможен без привлечения сервисного инженера завода-изготовителя, что влечёт простои и дополнительные затраты.
Ограничения по размеру и весу заготовок
В станках со встроенным поворотным столом грузоподъёмность стола ограничена, поэтому очень тяжёлые детали обрабатывать проблематично. В исполнении «головка-головка» ограничения накладываются на габариты инструмента и доступное пространство рабочей зоны. Это означает, что для каждой задачи нужно тщательно подбирать конфигурацию станка, а универсальность часто достигается в ущерб максимальным возможностям.
Высокие требования к подготовке производства
Для эффективного использования 5-осевого станка необходимо пересмотреть весь технологический процесс: от зажимных приспособлений (они должны обеспечивать надёжную фиксацию при поворотах) до контроля (измерение сложных поверхностей требует координатно-измерительных машин). Это дополнительные инвестиции, которые не всегда очевидны на этапе покупки.
Сравнительный анализ: 3 оси против 5 осей
Чтобы наглядно показать разницу, рассмотрим типовую деталь – корпусной элемент с наклонными отверстиями и фланцем под углом 30°. На 3-осевом станке потребуется: первая установка для обработки базы, затем переустановка с применением синусной плиты для фрезеровки фланца, затем ещё одна переустановка для сверления наклонных отверстий с использованием делительной головки. Итого – три установки, три набора приспособлений, промежуточные замеры и риски погрешностей. Время – около 40 минут на подготовку и 1,5 часа на обработку.
На 5-осевом станке достаточно одной установки. Все углы выставляются программно, сверление происходит без снятия детали. Подготовка – 5 минут (зажать заготовку), обработка – 1 час. Экономия времени – более 30%, точность – выше, качество поверхности – лучше. Однако стоимость часа работы такого станка заметно выше, поэтому при простых деталях (например, плоские плиты) 3-осевое решение остаётся экономически предпочтительнее.
Области применения – где без пяти осей не обойтись
-
Аэрокосмическая промышленность – лопатки турбин, диски компрессоров, элементы шасси, детали фюзеляжа сложной формы.
-
Медицинское оборудование – имплантаты, хирургические инструменты, протезные модули, костные пластины.
-
Автомобилестроение – пресс-формы для бамперов, корпуса распределительных валов, турбокомпрессоры, компоненты топливных систем.
-
Энергетика – рабочие колёса насосов, направляющие аппараты, элементы гидротурбин.
-
Прецизионное станкостроение – шпиндели, корпуса редукторов, поворотные столы.
В этих сферах даже небольшое снижение массы или улучшение аэродинамики дает огромный экономический эффект, что окупает высокую стоимость оборудования.
Практические рекомендации при выборе 5-осевого станка
Перед покупкой задайте себе следующие вопросы:
-
Какова номенклатура деталей? Если более 50% заказов требуют многокоординатной обработки – это зелёный свет. Если же это единичные заказы, возможно, проще воспользоваться аутсорсингом.
-
Каков бюджет не только на станок, но и на весь сопутствующий комплекс? Учитывайте CAM-систему, обучение персонала, инструмент, калибровочное оборудование, сервисный контракт.
-
Какой тип компоновки оптимален? Для тяжёлых заготовок – головка-головка; для серийных деталей среднего размера – стол-стол.
-
Есть ли у ваших технологов опыт работы с 5-осевыми траекториями? Если нет – закладывайте время на адаптацию (3–6 месяцев).
-
Каковы требования к точности и повторяемости? Оцените реальные допуски ваших изделий, чтобы не переплачивать за избыточную точность, которая не востребована.
Также обратите внимание на наличие системы динамической компенсации температуры, систему автоматической смены инструмента с достаточным количеством гнёзд (желательно >20), а также на наличие функции мониторинга износа инструмента – это существенно повышает надёжность.
Заключение
5-осевые фрезерные станки с ЧПУ – это мощный рычаг для технологического рывка, но они не являются серебряной пулей. Их главные преимущества – возможность обработки невероятно сложной геометрии с высокой точностью за одну установку и сокращение общего времени цикла – делают их незаменимыми в высокотехнологичных отраслях. Однако высокая цена, необходимость в дорогостоящем ПО, квалифицированных кадрах и серьёзных инвестициях в подготовку производства требуют взвешенного подхода.
Перед принятием решения рекомендуется провести расчёт окупаемости на основе конкретной производственной программы, протестировать демонстрационную обработку на предполагаемых деталях и проконсультироваться с поставщиками о реальных эксплуатационных расходах. Если ваш бизнес ориентирован на прецизионные, сложные и дорогостоящие изделия, пятиосевой центр станет выгодным вложением, которое быстро окупится за счёт новых заказов, сокращения брака и роста производительности. Если же ваш парк деталей простой и номенклатура ограничена – возможно, стоит присмотреться к более бюджетным трёхосевым или 3+2 решениям. Правильный выбор – это всегда баланс между технологическими возможностями и экономической реальностью.
