Сверлильно-присадочный центр с ЧПУ Nanxing NСB612DXT

Сверлильно-присадочный центр Nanxing NCB612DXT – интеллектуальное решение для высокоточного сверления и фрезерования

Современное мебельное производство требует не только скорости, но и безупречного качества обработки кромок, плоскостей и торцов. Оборудование с числовым программным управлением стало стандартом для цехов, выпускающих корпусную мебель, фасады и столешницы. Одним из ярких представителей класса сверлильно-присадочных центров является модель Nanxing NCB612DXT – китайский станок, сочетающий в себе функциональность обрабатывающего центра и специализированного присадочного агрегата. В этой статье подробно разберем его конструкцию, технические параметры, реальные преимущества и возможности для бизнеса.

Общее описание и назначение

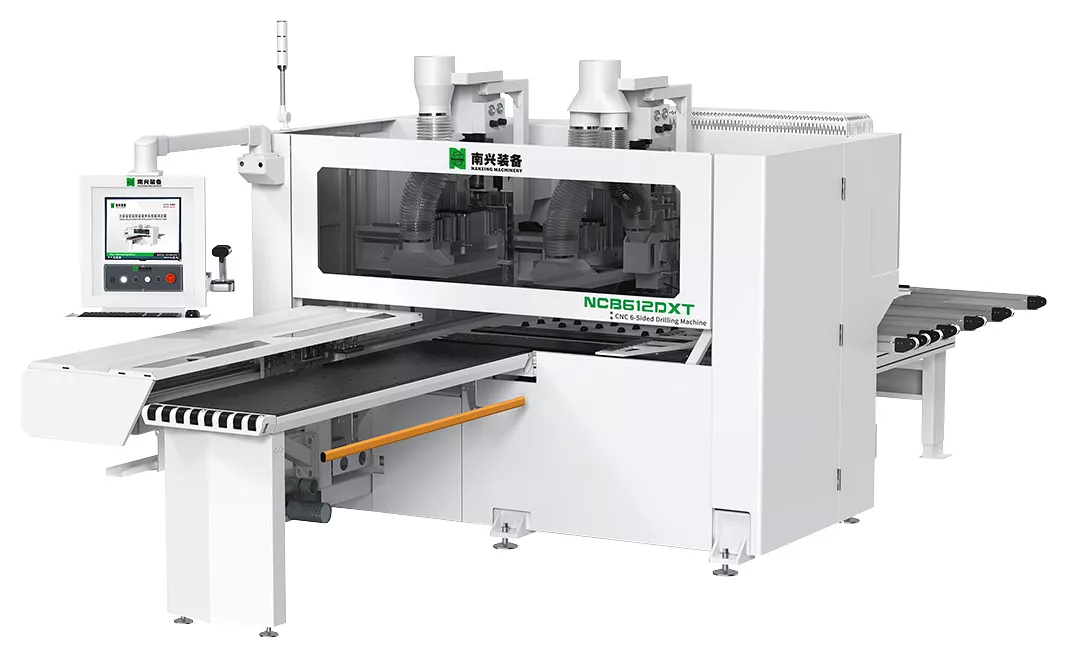

Nanxing NCB612DXT – это сверлильно-присадочный центр с числовым программным управлением, предназначенный для комплексной обработки плоских панельных заготовок (ДСП, МДФ, фанера, пластики). Станок способен выполнять сверление вертикальных и горизонтальных отверстий под стяжки, шканты и полкодержатели, выборку пазов, фрезерование панелей по контуру, а также нижнее и верхнее пазование. Уникальной особенностью модели является возможность обрабатывать все шесть сторон детали без переустановки, что существенно ускоряет производственный цикл и повышает точность.

В отличие от простых сверлильных станков с ручной подачей, центр полностью автоматизирован. Оператору достаточно загрузить CAD/CAM-программу, и оборудование самостоятельно позиционирует заготовку, выбирает нужный инструмент и выполняет операции. Это делает Nanxing NCB612DXT идеальным выбором для серийного и мелкосерийного производства корпусной мебели, кухонных гарнитуров, офисных столов и шкафов-купе.

Технические характеристики в деталях

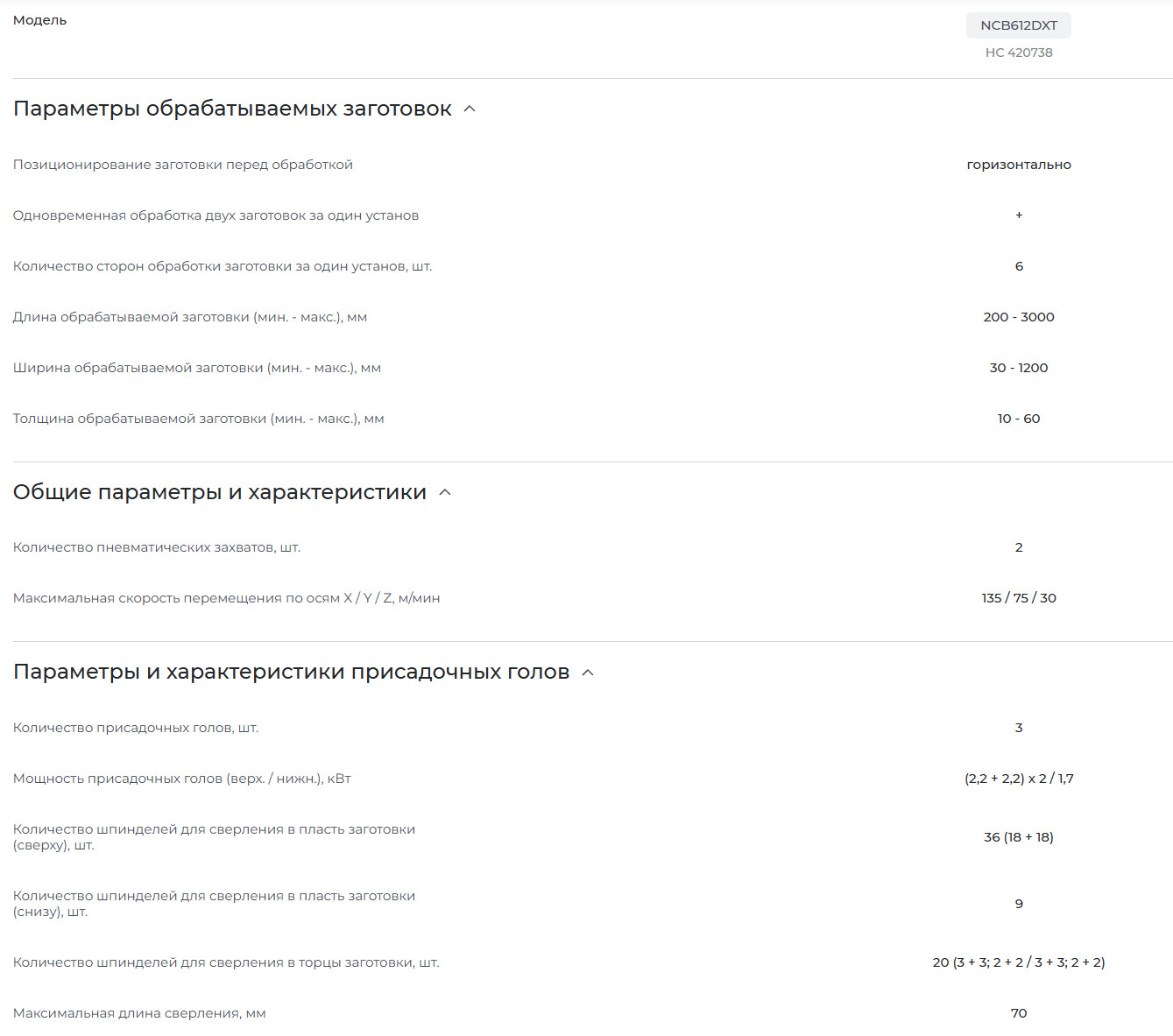

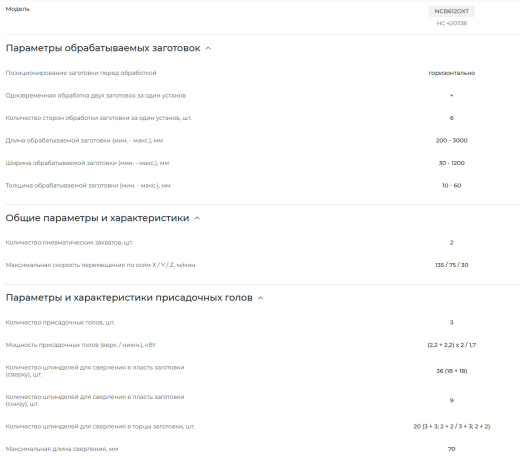

Для понимания возможностей станка приведем ключевые параметры, заявленные производителем:

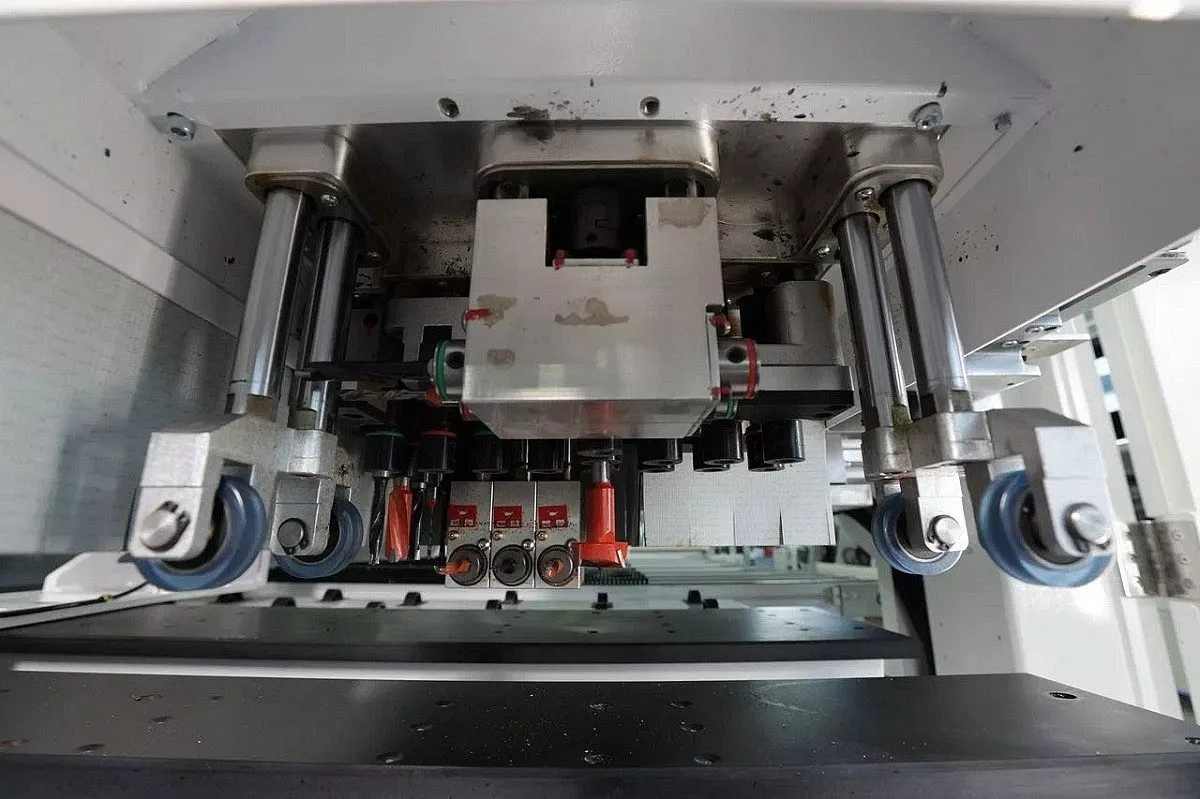

• Количество присадочных голов: 3 штуки. Это позволяет одновременно обрабатывать несколько отверстий или вести сверление в разных позициях без смены инструмента.

• Конфигурация присадочных голов (вертикальные/горизонтальные сверла):
  Основной блок: 36 вертикальных и 20 горизонтальных сверл (с возможностью комбинаций 3+3 и 2+2). Дополнительная головка – 9 вертикальных сверл. Такое оснащение закрывает типовые схемы сверления под евровинты, конфирматы и шканты.

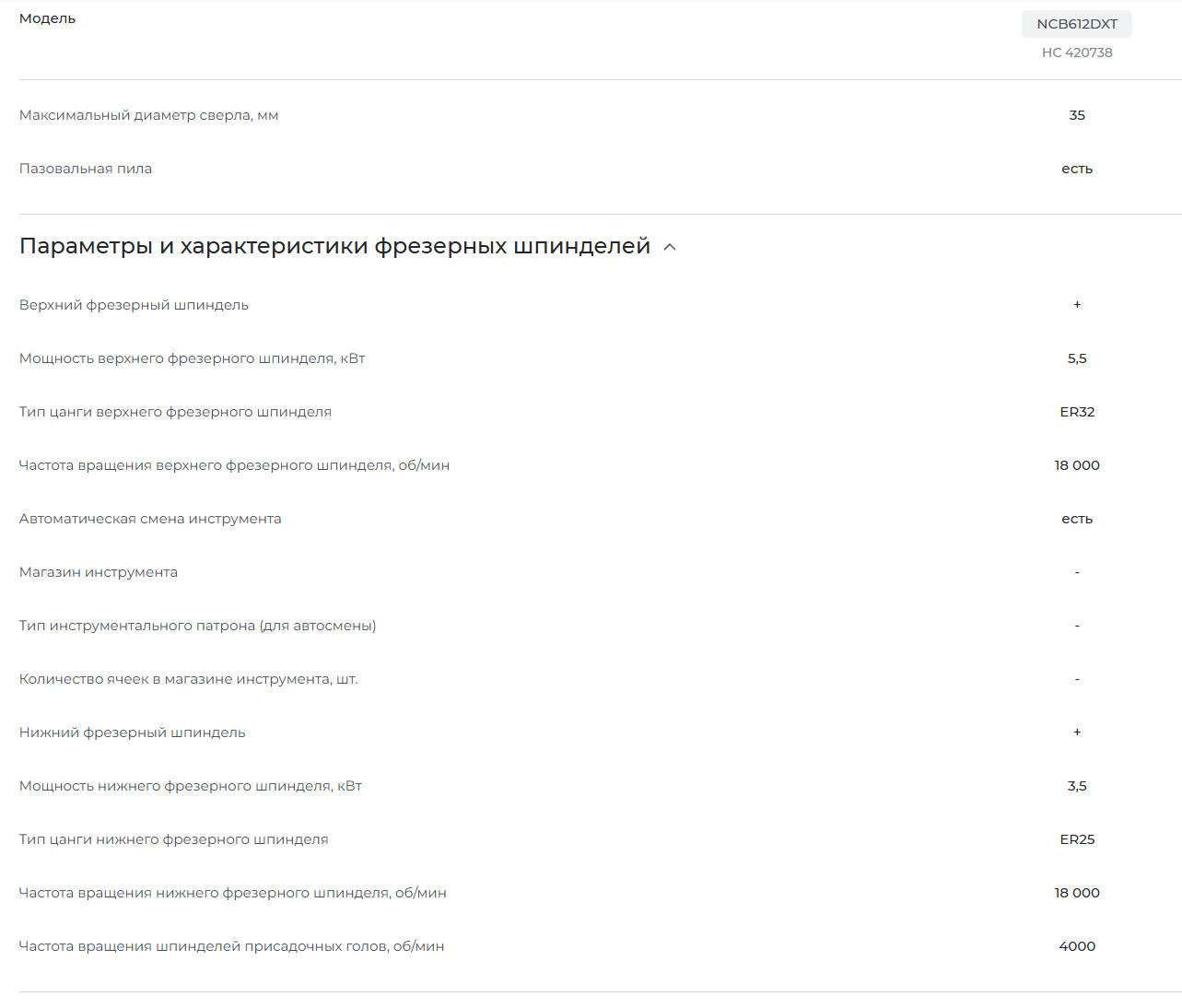

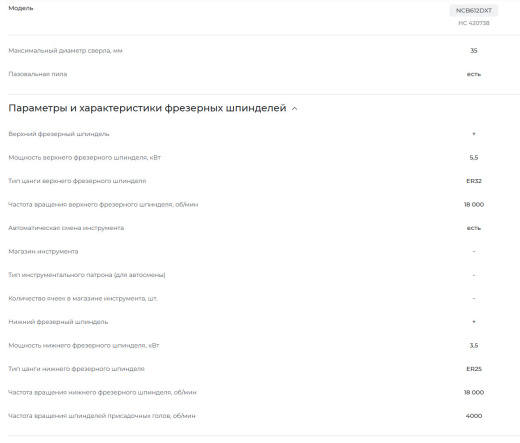

• Фрезерный узел (верхний и нижний шпиндели):
  Верхний шпиндель мощностью 5,5 кВт с частотой вращения 18 000 об/мин оснащен автоматической сменой инструмента (ATC). Нижний шпиндель – 3,5 кВт, 18 000 об/мин – предназначен для нижнего пазования и фрезерования.

• Максимальная ширина обрабатываемой заготовки: 1200 мм. Это позволяет работать с крупногабаритными деталями, например, столешницами или боковинами высоких шкафов.

• Скорость перемещения по осям:
  X / Y / Z – 135 / 75 / 30 м/мин. Высокие динамические характеристики обеспечивают быстрый холостой ход и ускоренную рабочую подачу.

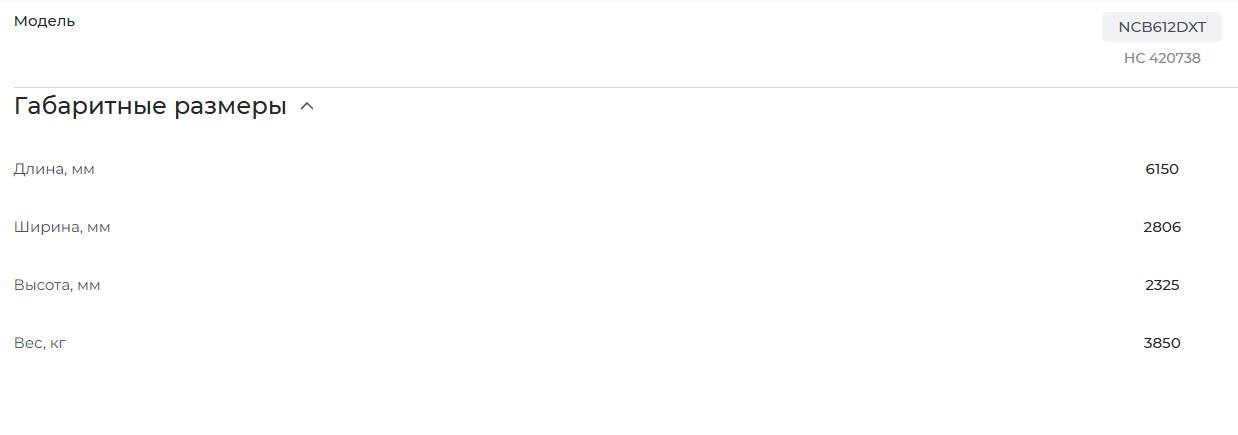

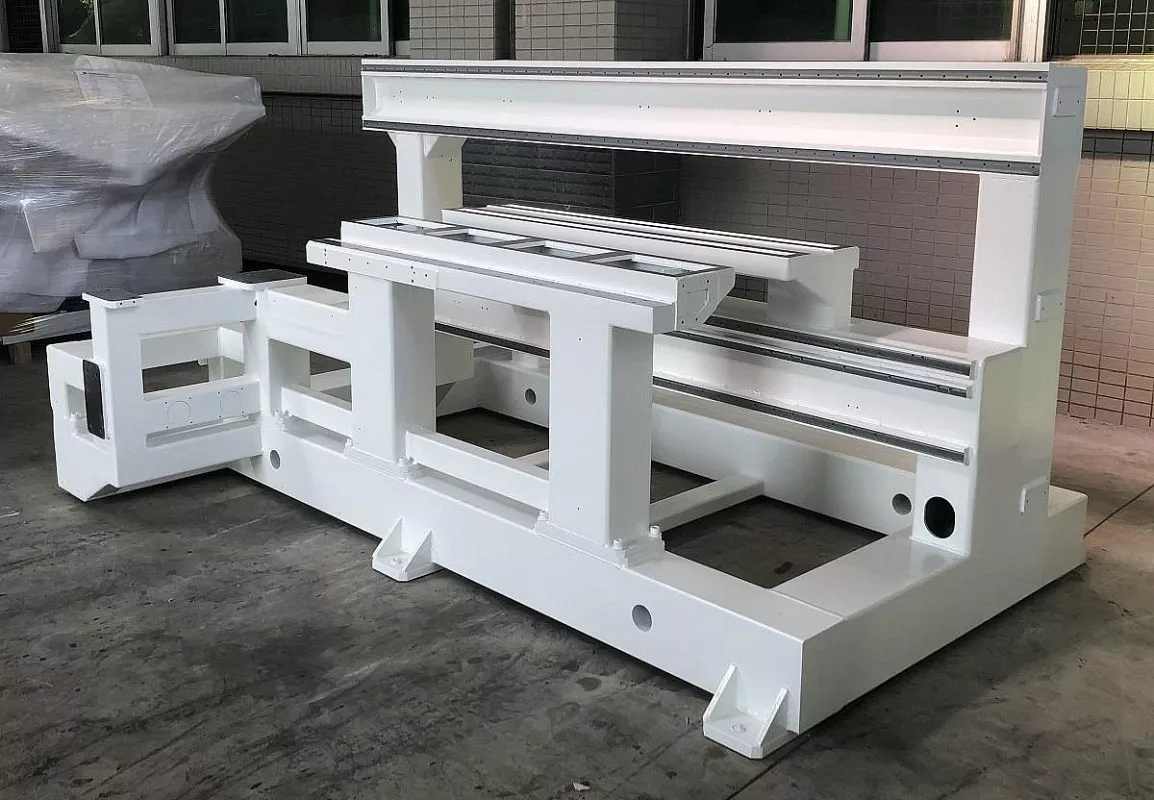

• Вес станка: 3850 кг. Массивная станина гарантирует гашение вибраций и стабильность при обработке.

Преимущества Nanxing NCB612DXT: что дает производителю

Производитель акцентирует внимание на нескольких ключевых особенностях, которые выделяют эту модель среди конкурентов.

1. Обработка всех шести сторон за один проход

Традиционно для сверления торцов или выборки паза с обратной стороны деталь приходилось переворачивать или использовать два разных станка. Nanxing NCB612DXT благодаря наличию верхнего и нижнего шпинделей, а также горизонтальных сверлильных головок, может за один цикл просверлить отверстия на верхней пласти, на кромках и даже снизу. Это не только экономит время, но и исключает погрешности переустановки. Особенно важно для деталей с двухсторонним декорированием, где царапины или сколы недопустимы.

2. Верхний шпиндель с автоматической сменой инструмента

В отличие от многих сверлильно-присадочных центров, где фрезерование – опциональная функция, здесь установлен полноценный фрезерный шпиндель на 5,5 кВт с системой ATC. Это позволяет выполнять выборку сложных пазов, сверление нестандартными фрезами, чистовую обработку контуров криволинейных деталей. Автоматическая смена инструмента происходит по программе без участия оператора, что сокращает время переналадки. Доступный инструментальный магазин (обычно на 8–12 позиций) покрывает 90% типовых операций.

3. Независимый пазовальный агрегат с усиленным угловым редуктором

Для выборки продольных пазов под заднюю стенку (ДВП) или вставки направляющих используется отдельный пазовальный узел. Усиленный угловой редуктор передает крутящий момент от нижнего шпинделя без потерь, обеспечивая чистый рез на глубину до 30 мм. Независимость агрегата означает, что вы можете одновременно пазовать и сверлить – это увеличивает производительность в два раза по сравнению с последовательной обработкой.

4. Рабочий стол с воздушной подушкой

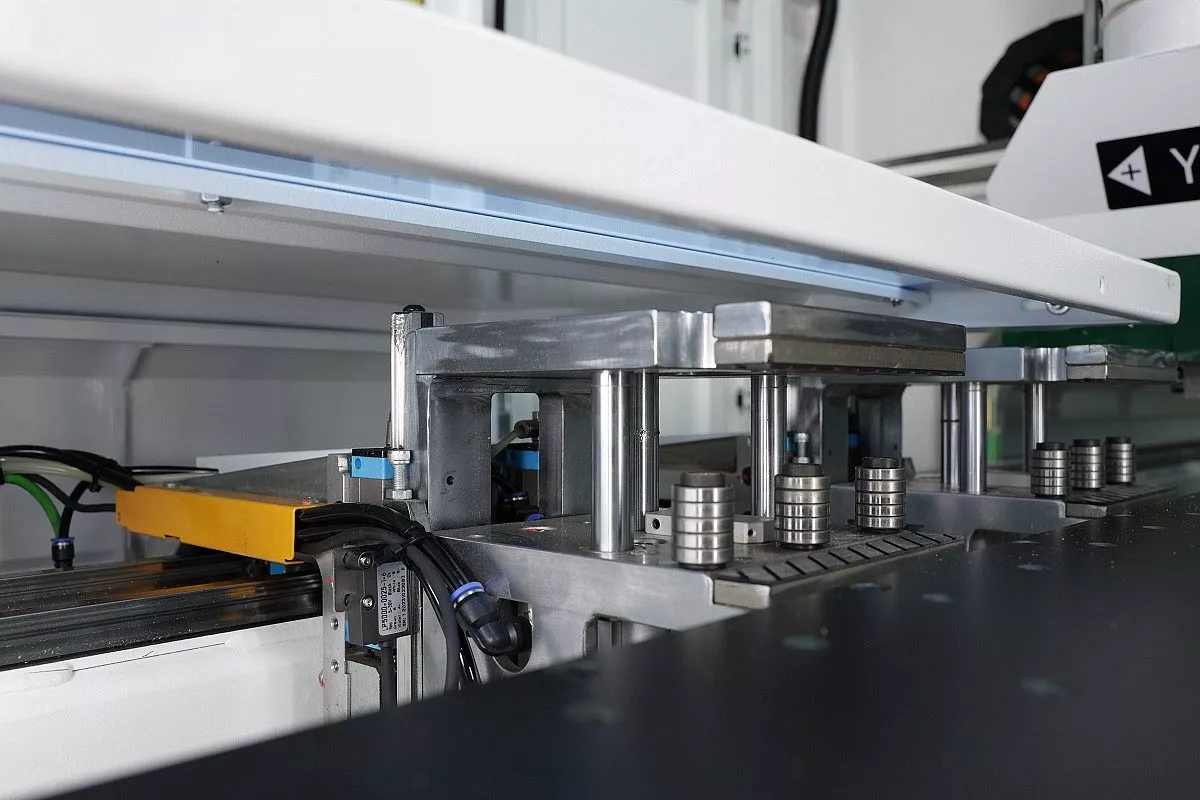

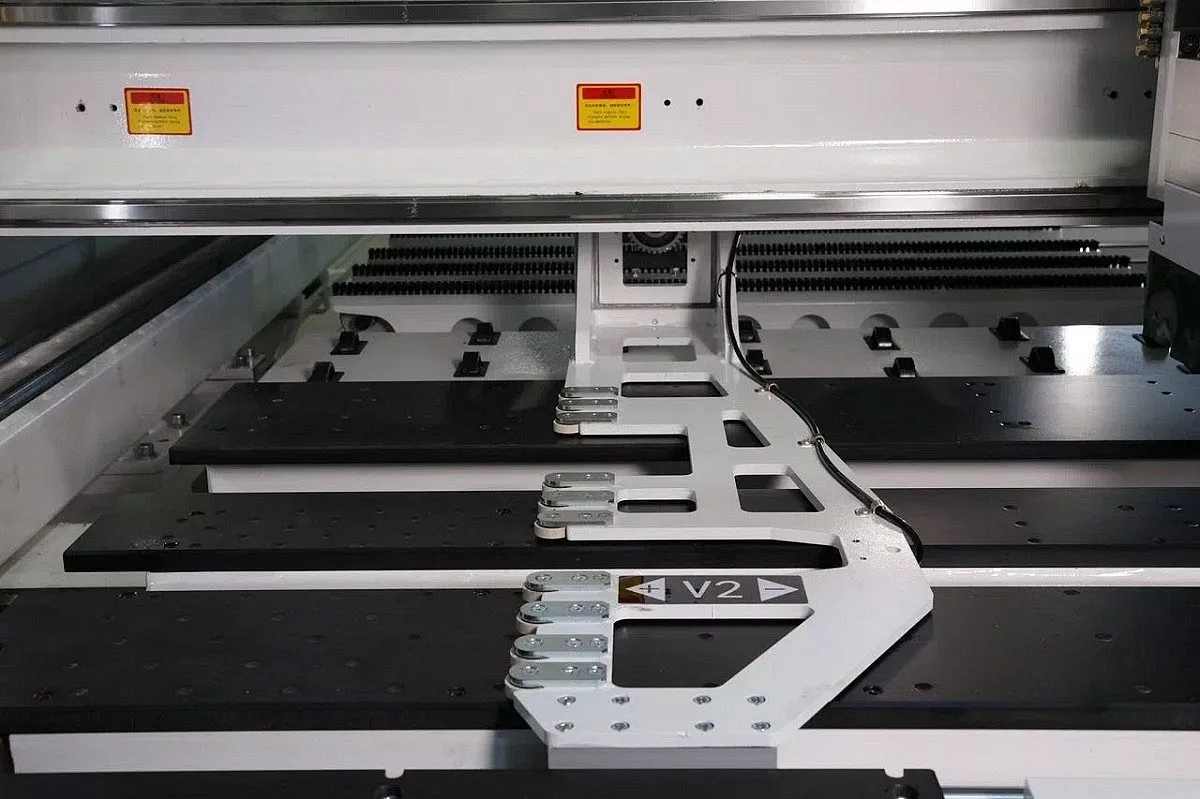

Пневматическая система подает воздух через отверстия в столешнице, создавая тонкую воздушную прослойку между деталью и столом. Заготовка буквально парит над поверхностью, что исключает трение и риск появления царапин на ламинированных или полированных панелях. Кроме того, воздушная подушка позволяет легко перемещать тяжелые детали вручную при наладке. Для фиксации заготовки во время обработки используются пневматические прижимы.

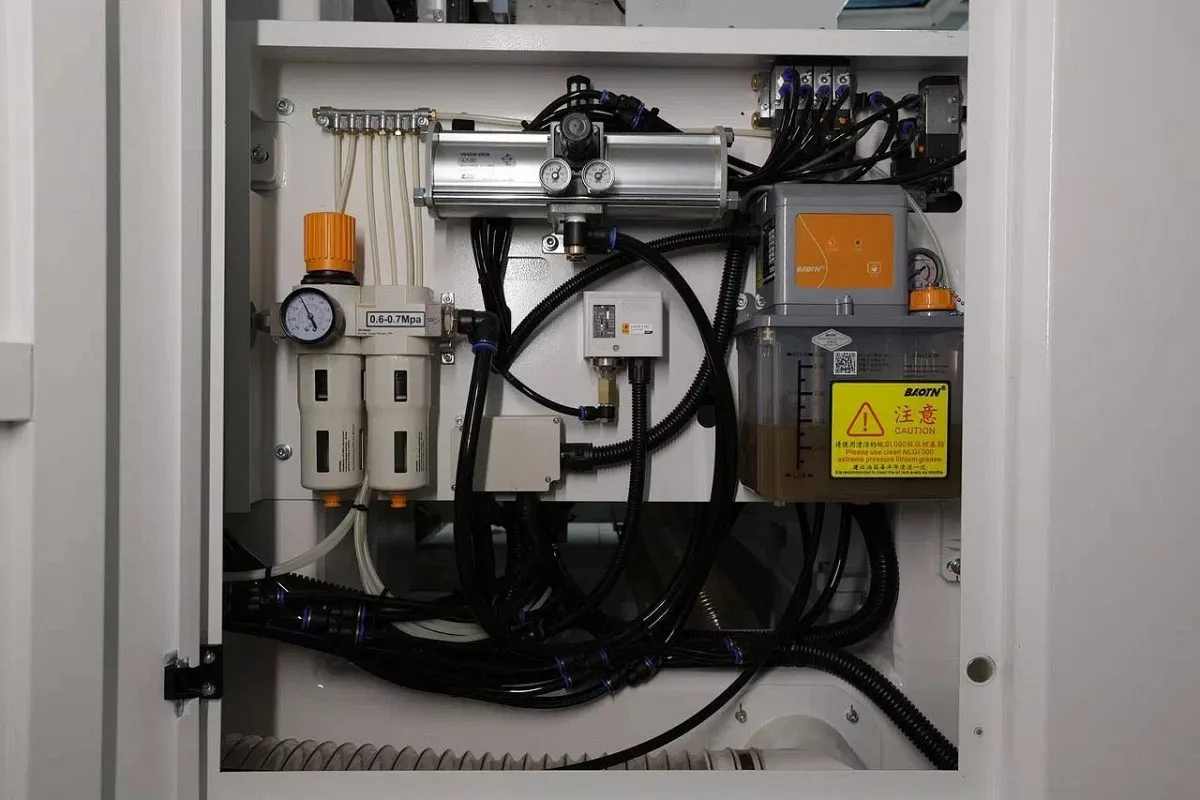

5. Автоматическая система смазки направляющих и ходовых винтов

Надежность оборудования в интенсивной эксплуатации зависит от своевременной смазки. Nanxing NCB612DXT оснащен автоматической централизованной системой смазки, которая дозированно подает масло к направляющим качения, шарико-винтовым парам и подшипниковым узлам. Оператору нужно лишь периодически пополнять резервуар со смазкой. Это продлевает ресурс механизмов и снижает затраты на техобслуживание.

Программное обеспечение и управление

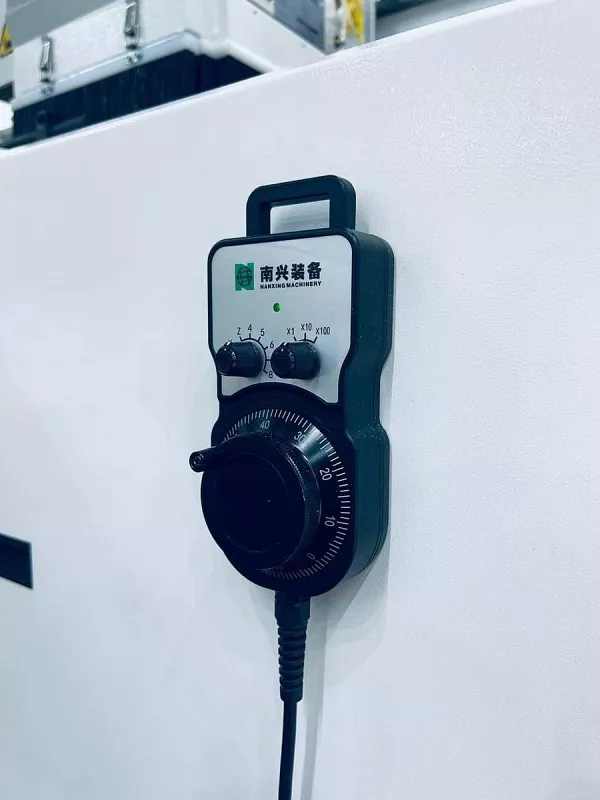

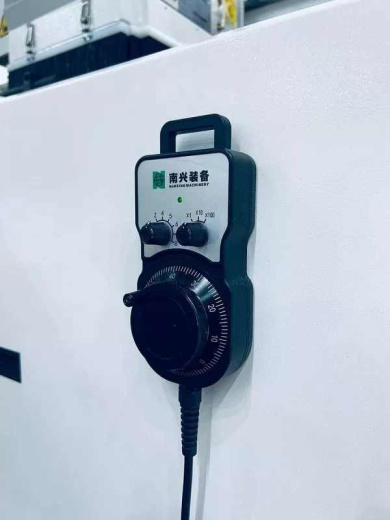

Станок поставляется с промышленным контроллером (чаще всего – синтаксис G-кода, совместимый с системами OSAI или Syntec). Интерфейс интуитивно понятен для технологов, знакомых с ЧПУ. Поддержка импорта файлов из популярных CAD/CAM систем (AlphaCAM, WoodWOP, ArtCAM) позволяет быстро создавать управляющие программы. В базовой комплектации имеется ручной пульт с маховичком для ручного позиционирования и диагностики.

Кому подходит этот станок

Nanxing NCB612DXT – решение для предприятий, которые хотят заменить парк из отдельных сверлильных, присадочных и фрезерных станков одним универсальным центром. Оптимальная партия деталей – от 20 до 500 штук. Экономическая эффективность достигается за счет:

• сокращения переналадок (не нужно менять сверлильные головы для разных диаметров – достаточно вызвать инструмент из магазина);

• уменьшения брака из-за высокой точности позиционирования (повторяемость ±0,05 мм);

• снижения потребности в квалифицированных операторах – достаточно одного наладчика на 2–3 станка.

Особенно востребован центр на производствах:

• корпусной мебели (шкафы, комоды, тумбы);

• кухонных модулей (сверление под полкодержатели, фрезеровка под петли);

• офисной мебели (столы, приставки);

• лестниц и ступеней (выборка пазов и отверстий под балясины).

Сравнение с аналогами

Прямые конкуренты – центры Vitap, SCM, Weeke. Преимущество Nanxing – более низкая цена (примерно на 30–40% при сопоставимой комплектации). При этом по жесткости станины и надежности приводов китайский станок не уступает европейским моделям среднего класса. Однако есть нюанс: сервисное обслуживание и запчасти лучше согласовывать напрямую с дилером. Рекомендуется приобретать оборудование с гарантией 24 месяца и обучением персонала.

Особенности монтажа и эксплуатации

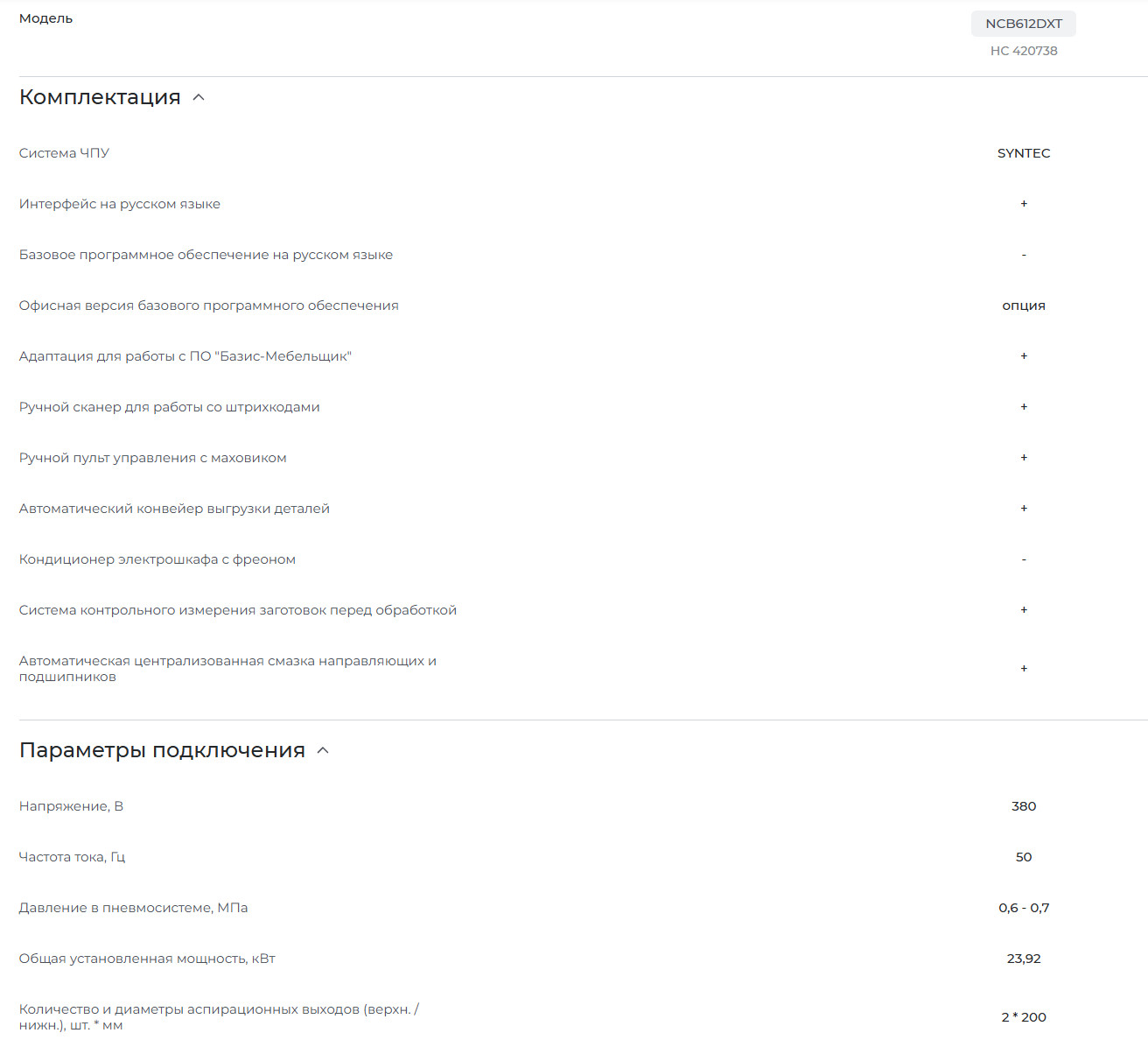

Благодаря весу 3850 кг станок не требует специального фундамента – достаточно ровного бетонного пола толщиной от 150 мм. Для подключения необходимы:

• трехфазная сеть 380В, 50 Гц (мощность около 15 кВт);

• осушенный сжатый воздух (6–8 бар);

• вытяжная вентиляция для удаления стружки (станок оснащен патрубками для подключения к пылеудалению).

Площадь размещения с учетом обслуживания – не менее 4×3 метра.

Резюме

Сверлильно-присадочный центр с ЧПУ Nanxing NCB612DXT – это высокопроизводительный агрегат, который объединяет функции вертикального и горизонтального сверления, фрезерования и пазования. Он способен обрабатывать заготовки шириной до 1200 мм на высокой скорости (135 м/мин по оси X). Автоматическая смена инструмента, воздушная подушка стола и независимый пазовальный агрегат делают его незаменимым для мебельных цехов, стремящихся к бездефектной обработке с минимальным участием человека. Если ваш бизнес вышел на уровень серийного производства корпусной мебели, стоит рассмотреть эту модель как основу сверлильного участка.

Ключевые выгоды в одном абзаце:
Вы получаете возможность сверлить, фрезеровать и пазовать с одной установки детали, экономя до 40% времени переналадки. Встроенный ATC-шпиндель заменяет отдельный фрезерный станок, а стол с воздушной подушкой гарантирует идеальный внешний вид панелей. Инвестиция окупается за 12–18 месяцев при двухсменной работе.
