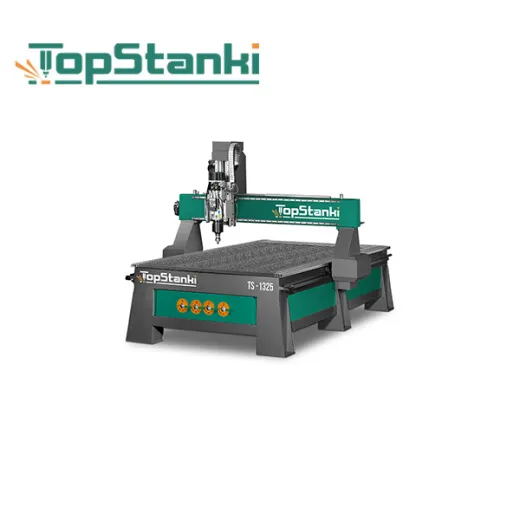

Фрезерный станок TOPSTANKI с ЧПУ TS-1325 S-ATC

Фрезерный станок с ЧПУ TOPSTANKI TS-1325 S-ATC: технический обзор и ключевые особенности

Модель TS-1325 S-ATC от компании TOPSTANKI представляет собой профессиональное фрезерное оборудование с числовым программным управлением, сконструированное для высокоточной раскройки и гравировки листовых материалов. Этот агрегат успешно работает с древесиной, пластиком, композитными панелями и рядом других заготовок, находя применение в мебельном производстве, рекламных мастерских и на предприятиях по изготовлению декора. Благодаря прочной сварной станине и значительным габаритам (длина 3050 мм, ширина 1550 мм, высота 1500 мм) при массе 1200 кг машина отлично гасит вибрации, сохраняя геометрическую точность при интенсивной эксплуатации. Поле обработки размером 1300 на 2500 миллиметров позволяет размещать стандартные плиты и щиты без дополнительной подрезки.

Перемещения по осям X и Y реализованы через косозубую передачу «шестерня‑рейка», которая в паре с планетарными редукторами NIDEC-SHIMPO обеспечивает внушительную динамику и стабильность хода. Вертикальная ось Z, с высотой подъёма шпинделя 300 мм, базируется на шарико-винтовой паре (ШВП), гарантирующей жёсткость и отсутствие люфтов при частых подъёмах‑опусканиях инструмента. В движение все три координаты приводятся серводвигателями Leadshine мощностью 1500 Вт. Их использование вместо шаговых моторов даёт ряд ощутимых преимуществ: замкнутый контур управления исключает пропуск шагов, а рабочая скорость до 18 метров в минуту и холостой ход до 20 м/мин сокращают время выполнения программ. Сервоприводная система также способствует плавности траектории на сложных криволинейных участках, что положительно сказывается на чистоте кромки.

Рабочий стол станка выполнен по комбинированной T‑slot вакуумной схеме. Алюминиевые пазы позволяют механически фиксировать заготовки при помощи струбцин, а встроенная вакуумная зона надёжно удерживает листовые материалы без дополнительной оснастки. Такая конструкция ускоряет подготовку к запуску сменных заданий, особенно при серийном изготовлении однотипных деталей. Зона обработки полностью соответствует размеру столешницы и составляет 1300 на 2500 мм, обеспечивая доступ ко всей площади заготовки и давая возможность вырезать крупноформатные элементы корпусной мебели, интерьерных перегородок или рекламных букв.

За скорость переналадки отвечает полуавтоматическая система смены инструмента S‑ATC. Оператору достаточно сменить фрезу вручную после подачи управляющей команды — стойка WEIHONG NK105G3 автоматически проводит позиционирование и корректировку высоты с помощью стационарного датчика. Такой подход заметно производительнее полностью ручной смены, сохраняя при этом разумную стоимость оборудования в сравнении с полноценными автоматическими магазинами. Силовой шпиндель с воздушным принудительным охлаждением вращается со скоростью до 24 000 оборотов в минуту и обладает мощностью 9 кВт, что открывает дорогу к использованию широкого спектра фрез диаметром до 20 мм в цанге ER32. Воздушное охлаждение избавляет от необходимости обслуживания водяного контура и делает машину более простой в ежедневном уходе.

Управляющая электроника построена на базе популярной стойки WEIHONG NK105G3, поддерживающей стандартные G-коды. Встроенный дисплей и интуитивно понятный интерфейс позволяют быстро загружать управляющие программы, редактировать параметры обработки и отслеживать состояние датчика высоты. Питается оборудование от трёхфазной сети 380 В с частотой 50 Гц при суммарной установленной мощности 14,5 кВт, что требует стационарного подключения, но даёт стабильность крутящего момента при тяжёлых режимах резания. В дополнение ко всему конструкторы предусмотрели централизованную ручную смазку направляющих — простую, но эффективную систему, продлевающую ресурс подвижных узлов при регулярном техническом обслуживании.

Надёжность модели подтверждается заводской гарантией сроком один год, а подбор известных брендов в ключевых узлах — планетарные редукторы NIDEC-SHIMPO, сервоприводы Leadshine, контроллер WEIHONG — гарантирует доступность сервисной поддержки и запасных частей. Таким образом, фрезерный обрабатывающий центр TOPSTANKI TS‑1325 S‑ATC становится рациональным выбором для тех, кто ищет баланс между функциональностью, скоростью и производственной гибкостью, будь то раскрой мебельного щита, изготовление филёнчатых фасадов или точная гравировка сложных рельефов.
