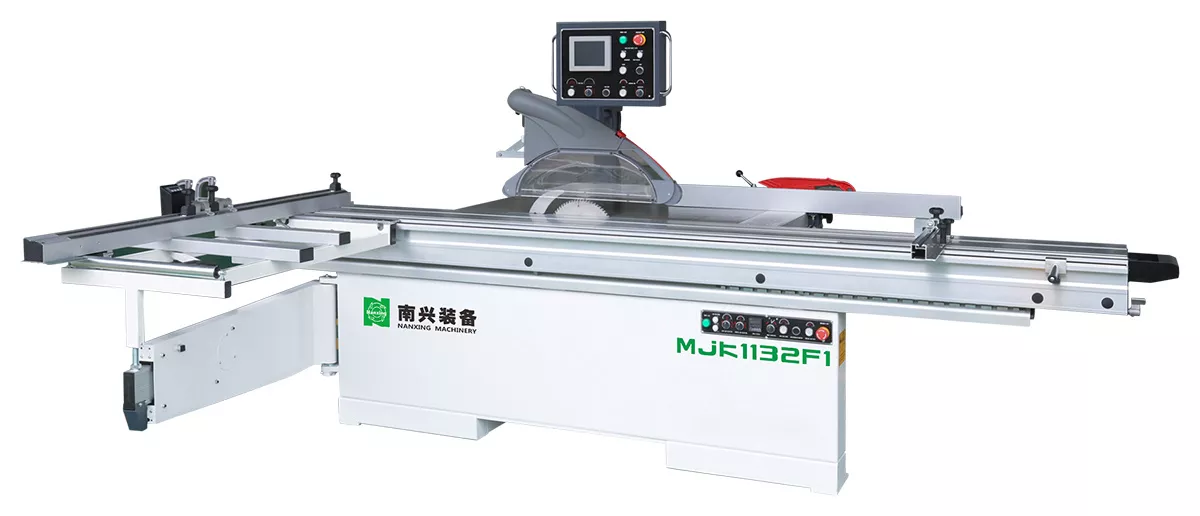

Форматно-раскроечный станок Nanxing MJK1132F1

Nanxing MJK1132F1: Китайское качество европейского уровня в вашем цехе

В современном мебельном производстве базой всего технологического процесса является качественный и надежный раскрой плитных материалов. От того, насколько точно и чисто распущен лист ДСП или МДФ, зависит дальнейшая обработка детали — кромление, присадка и, в конечном итоге, внешний вид готового изделия. Форматно-раскроечный станок Nanxing MJK1132F1 от одного из лидеров мирового станкостроения — компании Nanxing Machinery — представляет собой оптимальное решение для малых и средних предприятий, которые требуют от оборудования не просто функциональности, но и высокой точности, а также комфорта в работе.

Конструктивные особенности и надежность

Главное, что бросается в глаза при первом знакомстве со станком — это его массивная станина. Инженеры Nanxing сделали ставку на жесткость конструкции, что напрямую влияет на виброустойчивость. Отсутствие лишних вибраций во время распила — это не только безопасность оператора, но и гарантия того, что кромка плиты останется гладкой, а линия реза — идеально прямой .

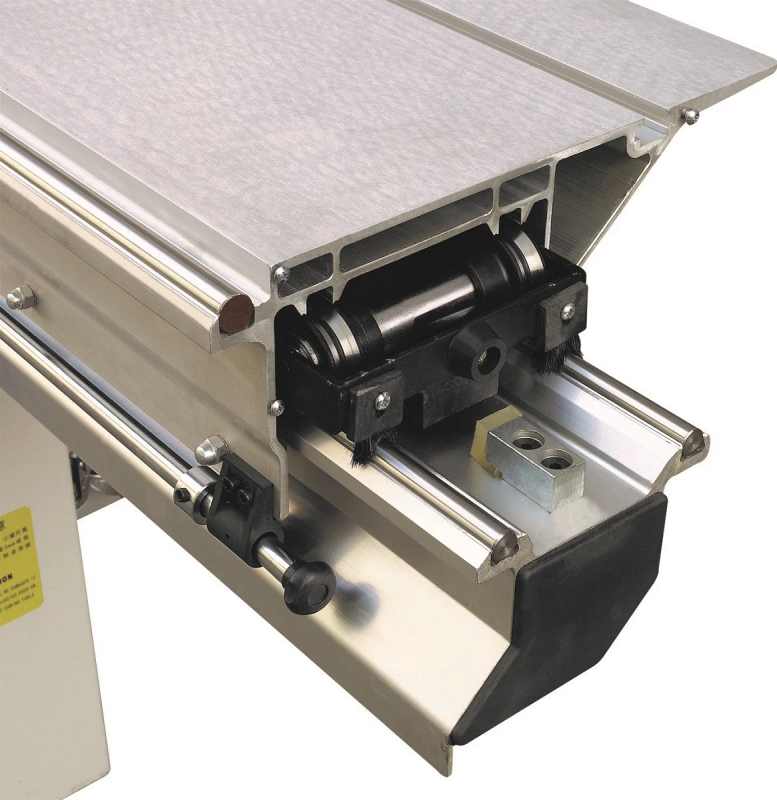

Отдельного внимания заслуживает роликовая каретка. В отличие от многих бюджетных аналогов, где используются трение скольжения, здесь применены стальные цилиндрические направляющие. Такая конструкция, проверенная годами, обеспечивает высокую износостойкость, легкость хода и практически не требует технического обслуживания. Анодированная поверхность каретки (шириной 380 мм) устойчива к истиранию и не пачкает светлые заготовки, что особенно важно при работе с дорогими материалами .

Интеллектуальное управление раскроем

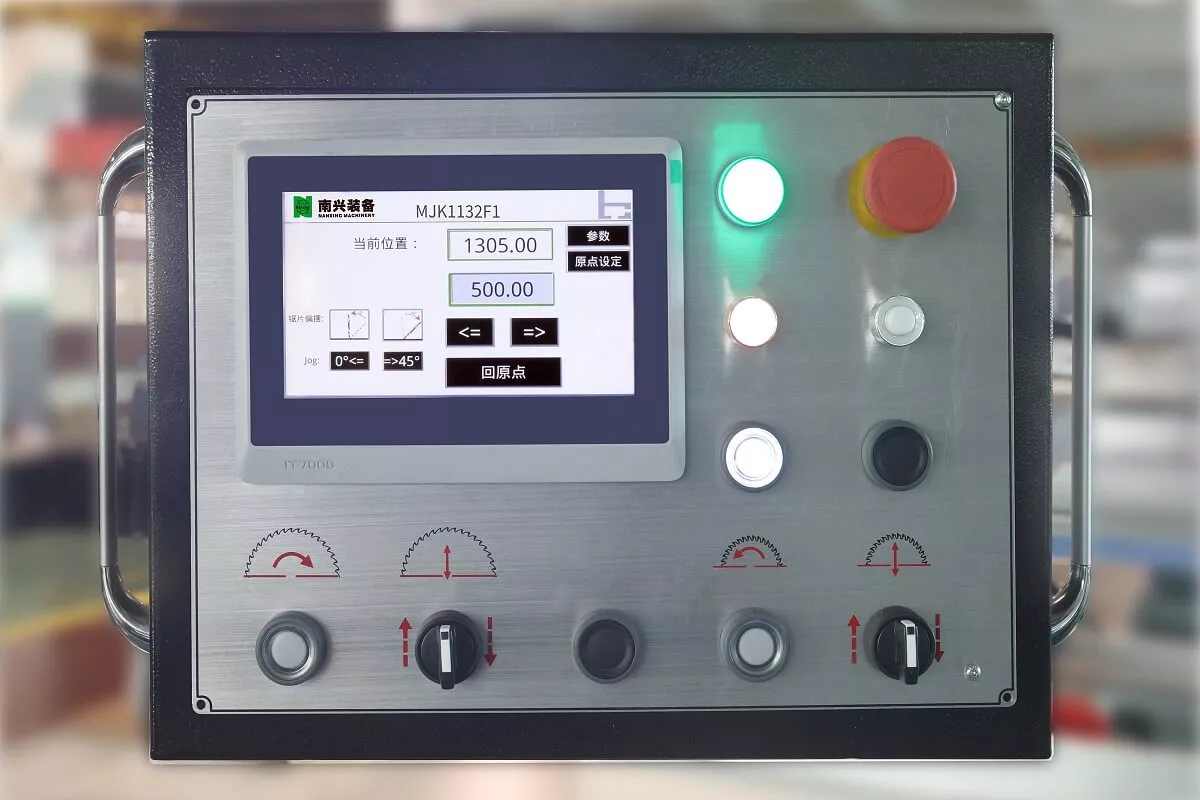

Главная "фишка" модели MJK1132F1, которая выделяет её среди конкурентов в своем ценовом сегменте — это автоматизированная система управления параллельным упором. Станок оснащен современным контроллером с сенсорным (Touch-Screen) дисплеем от французского концерна Schneider Electric. Пульт расположен эргономично, на уровне глаз оператора, что исключает необходимость постоянно наклоняться или использовать рулетку для измерения ширины пропила .

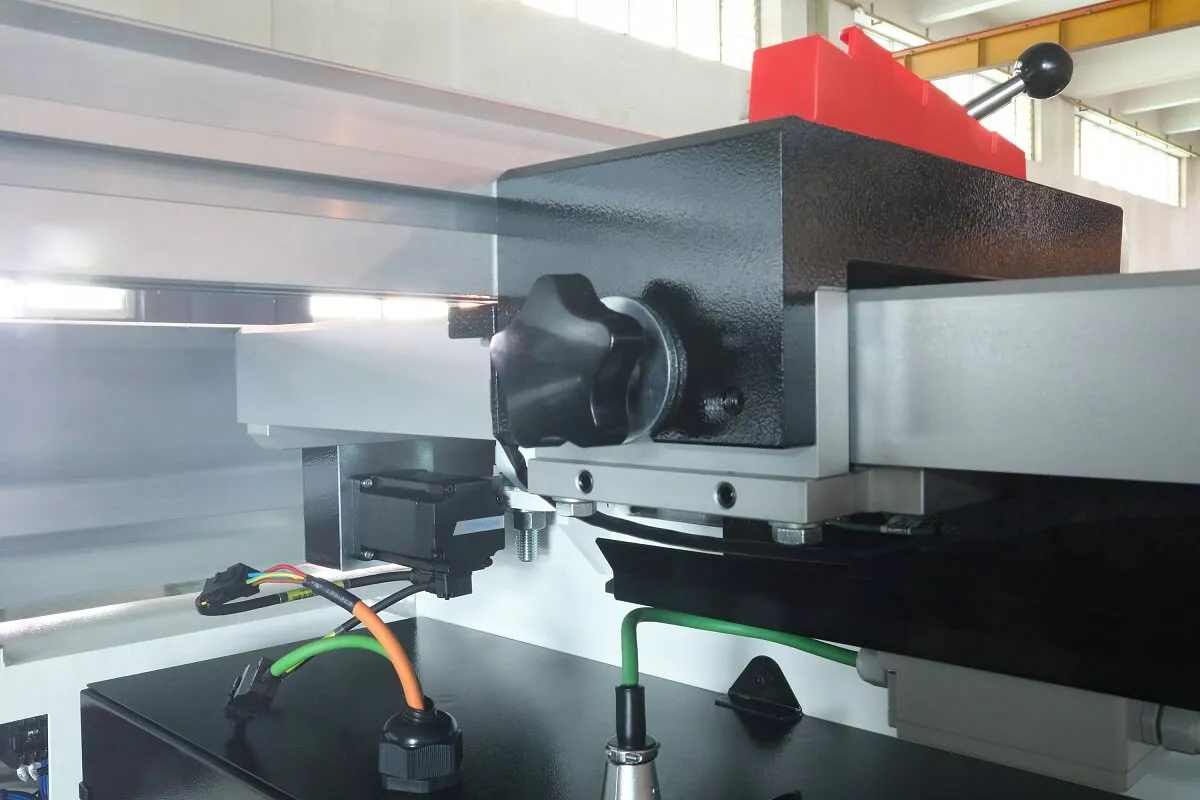

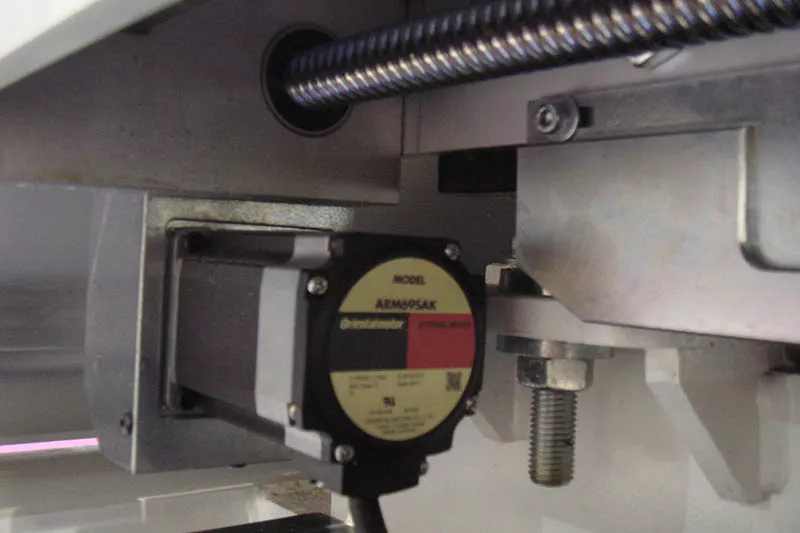

Управление позиционированием упора осуществляется через ЧПУ-контроллер. В движение упор приводится высокоточным сервомотором Oriental Motor (Япония) в паре с шарико-винтовой парой (ШВП) и линейными направляющими. Это обеспечивает:

• Высочайшую точность позиционирования — 0.1 мм;

• Скорость перемещения упора до 15 м/мин;

• Плавность хода без рывков.

Система безопасности также продумана до мелочей: станок оснащен защитой от столкновения упора с пильным узлом или защитным колпаком, что предотвращает поломки при случайном вводе некорректных координат .

Продуманный пильный узел

Сердце станка — литой пильный узел. Благодаря литому корпусу достигается максимальная жесткость и виброустойчивость, что гарантирует идеальное пиление независимо от плотности материала. На заводе-изготовителе каждый узел проходит обязательную 12-часовую обкатку, что существенно снижает риск "детских болезней" при запуске оборудования в эксплуатацию .

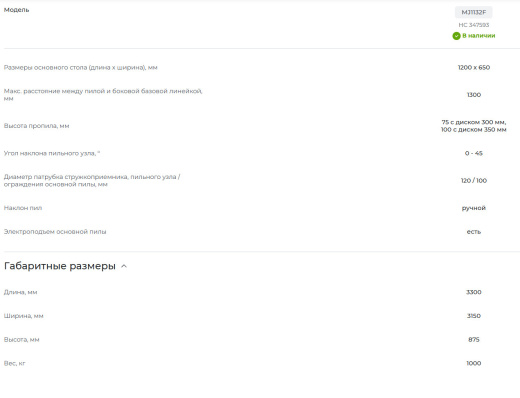

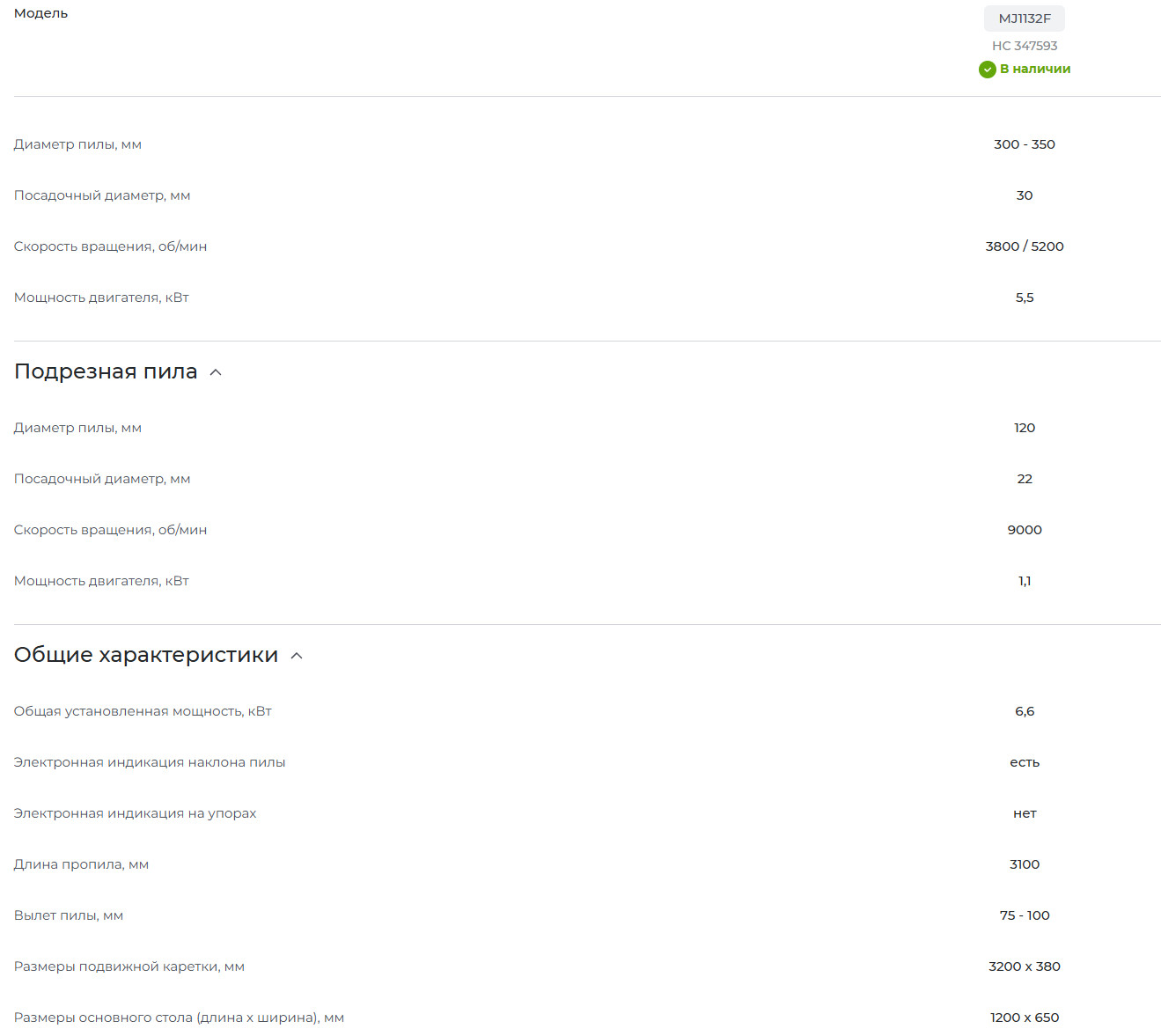

Технические характеристики резания:

• Максимальная высота пропила под углом 90° составляет 100 мм, а под углом 45° — 70 мм .

• Диаметр основной пилы: 350 мм с посадочным диаметром 30 мм.

• Мощный двигатель основной пилы мощностью 5.5 кВт и подрезной пилы — 1.1 кВт .

• Частота вращения основной пилы переключаемая: 3800/5200 об/мин, что позволяет оптимально подобрать режим резания как для мягкой древесины, так и для твердых плитных материалов .

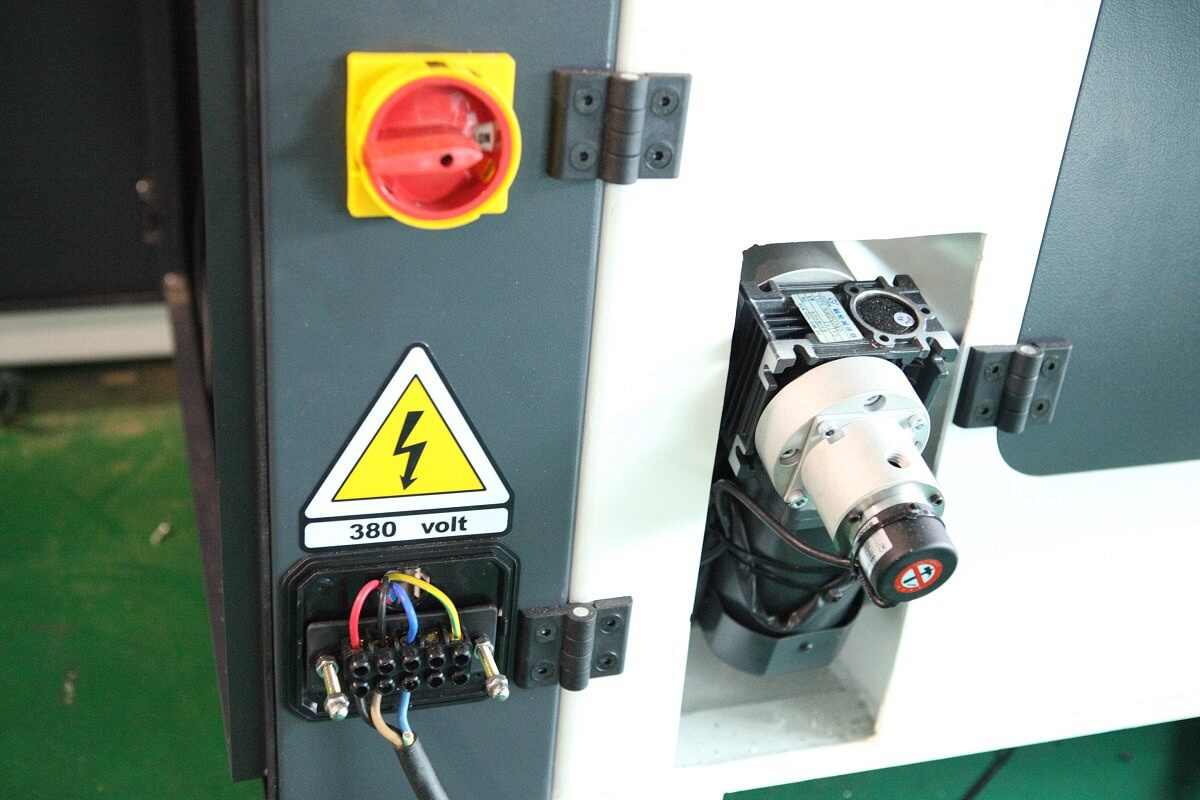

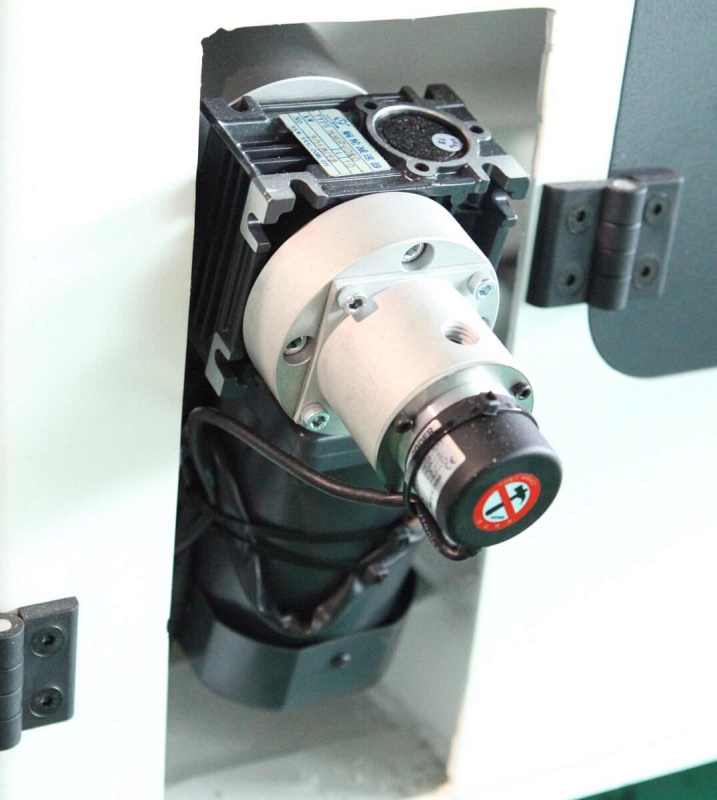

• Наклон пильного узла в пределах от 0° до 45° осуществляется при помощи электропривода с отображением угла на электронном табло (точность до 1°), что избавляет оператора от мучительной ручной подстройки .

Поперечный упор и работа с плитой

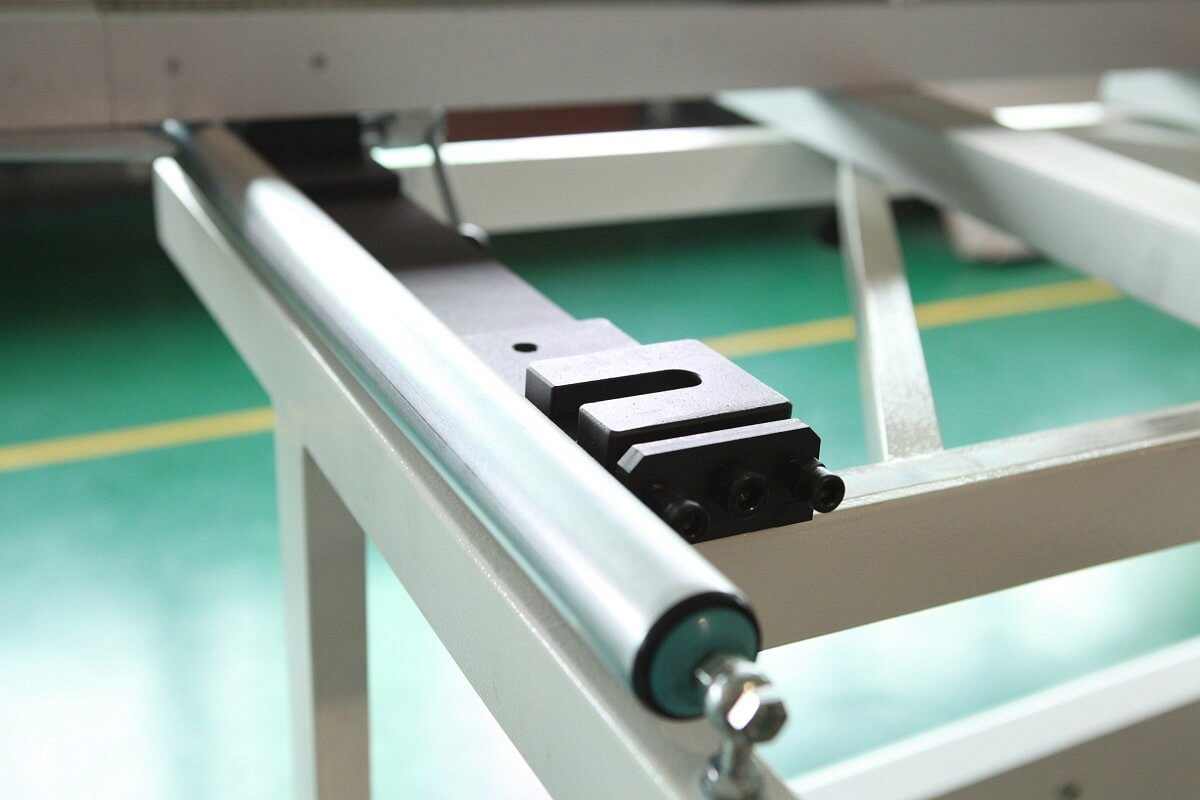

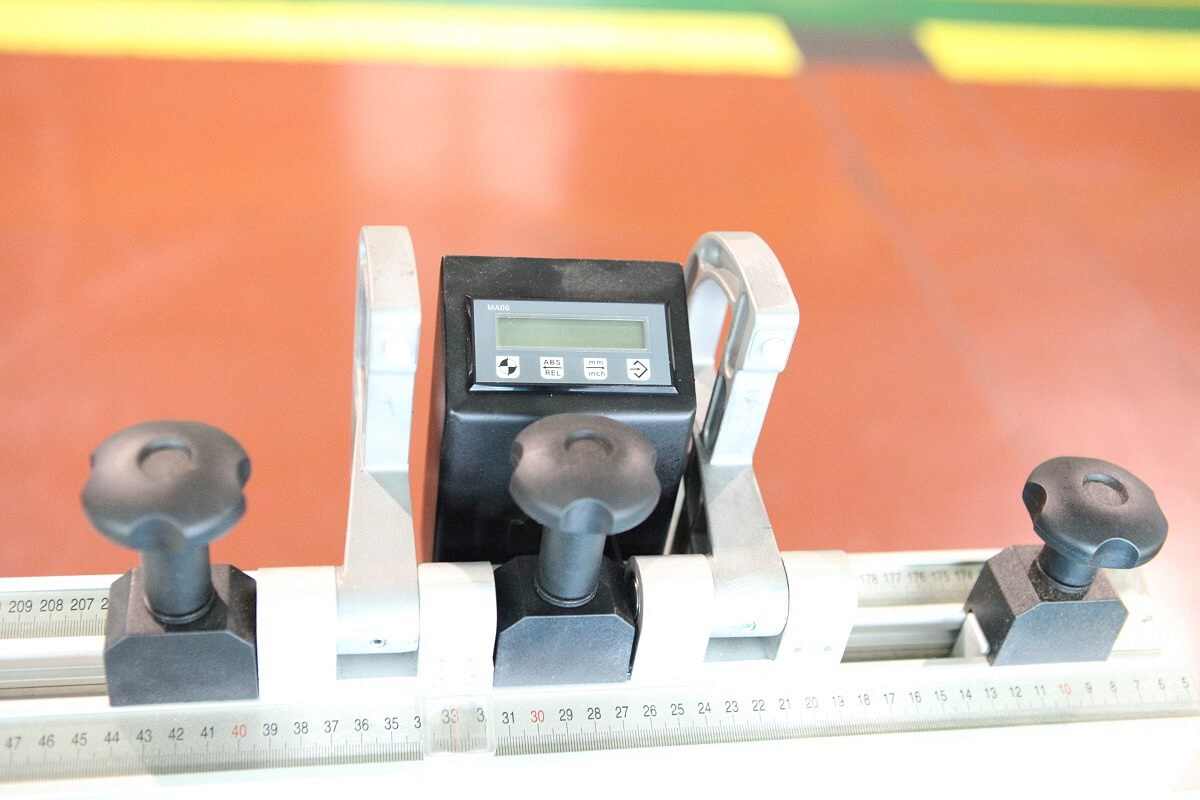

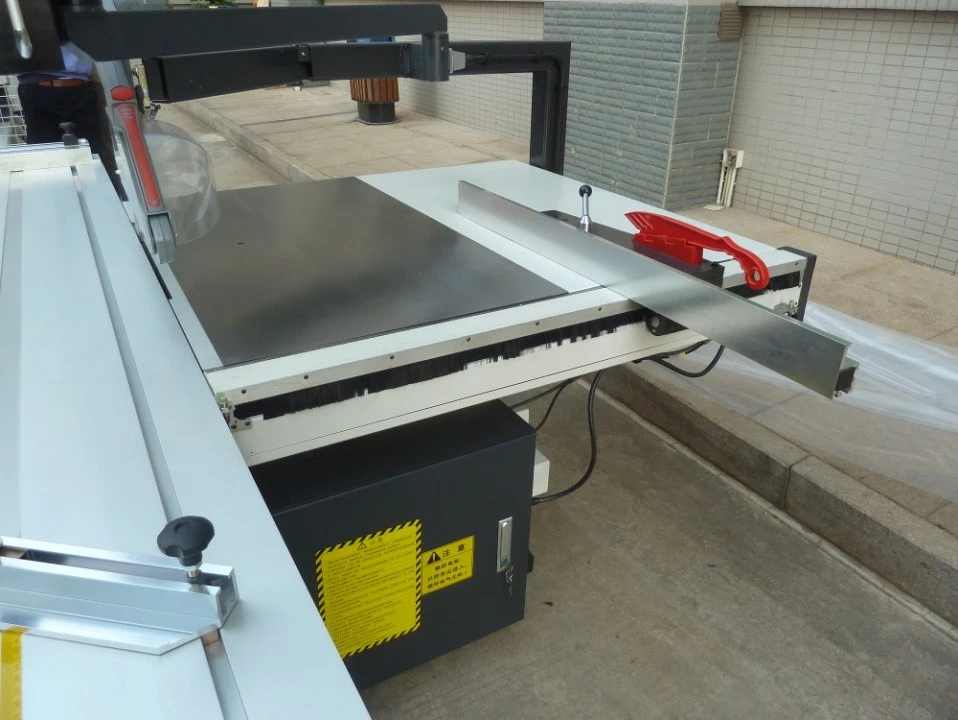

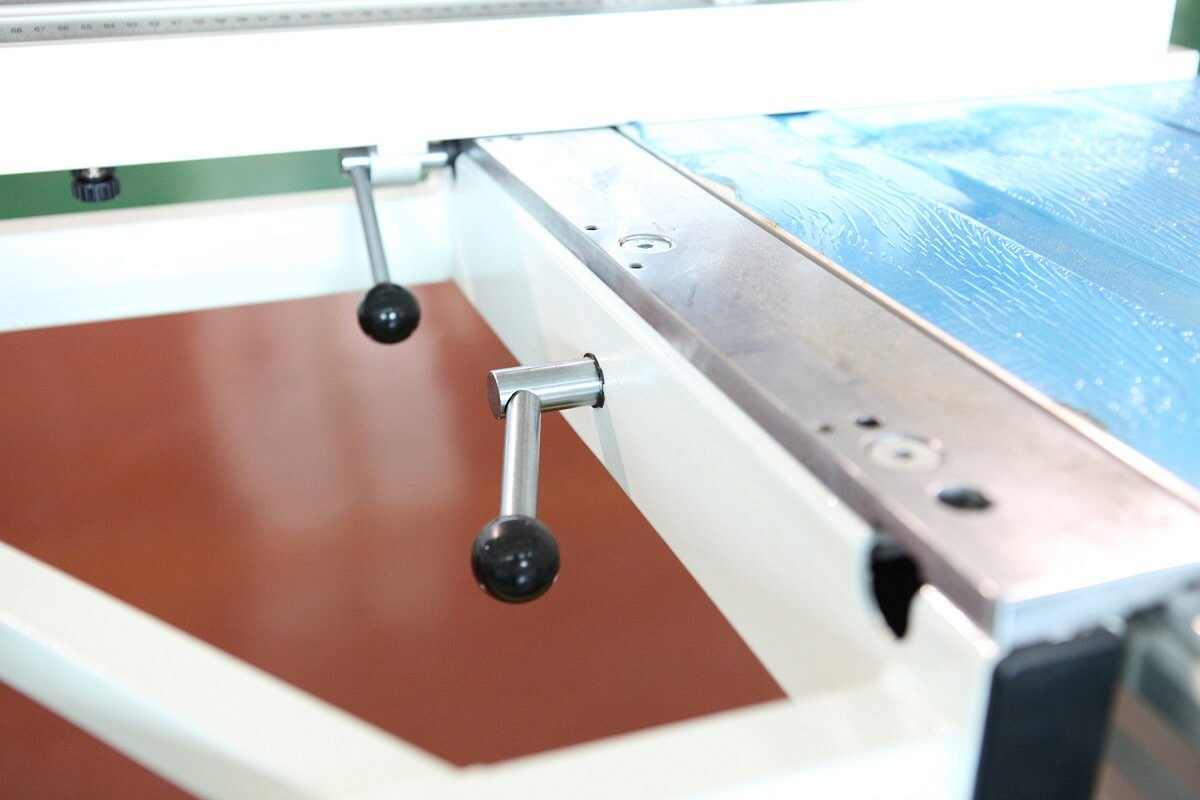

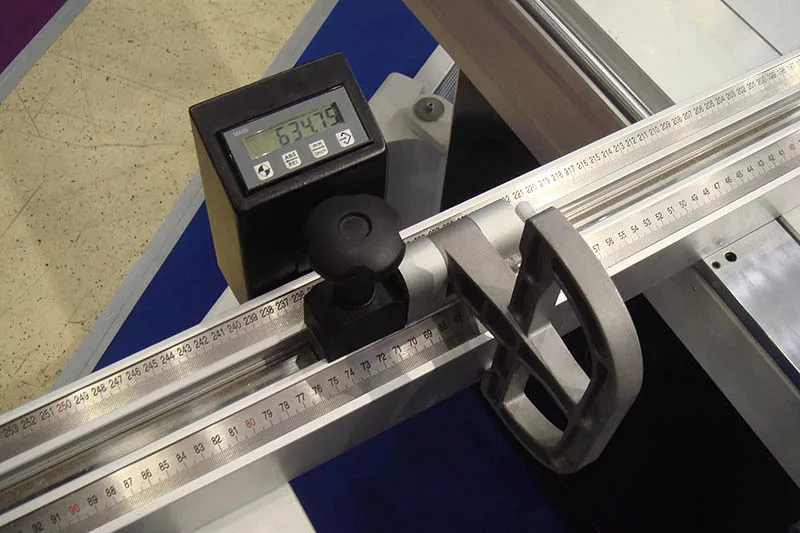

Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках строго под углом 90° к линии пропила. Это исключает ее смещение во время интенсивной работы и гарантирует, что геометрия деталей всегда будет идеальной. Настраивается линейка всего один раз — при монтаже. В базовой комплектации один из двух массивных перекидных флажков оснащен электронным цифровым дисплеем для указания размера, что ускоряет разметку при пакетном раскрое .

Эргономика и безопасность

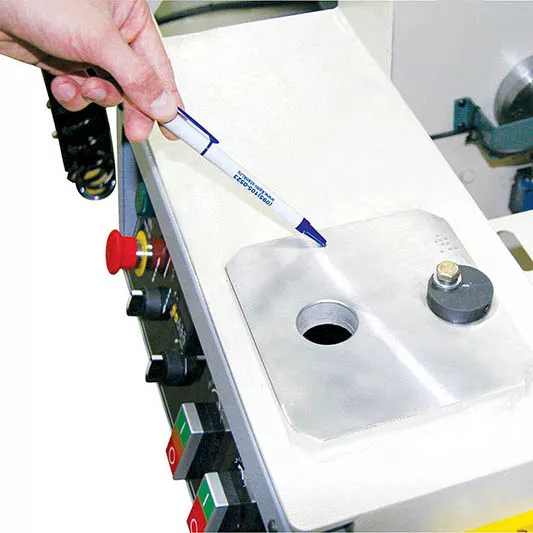

Управление основными функциями вынесено на два пульта. Первый, малый пульт на станине, позволяет оператору быстро включить/выключить привод пил, а второй, основной сенсорный, отвечает за настройки.

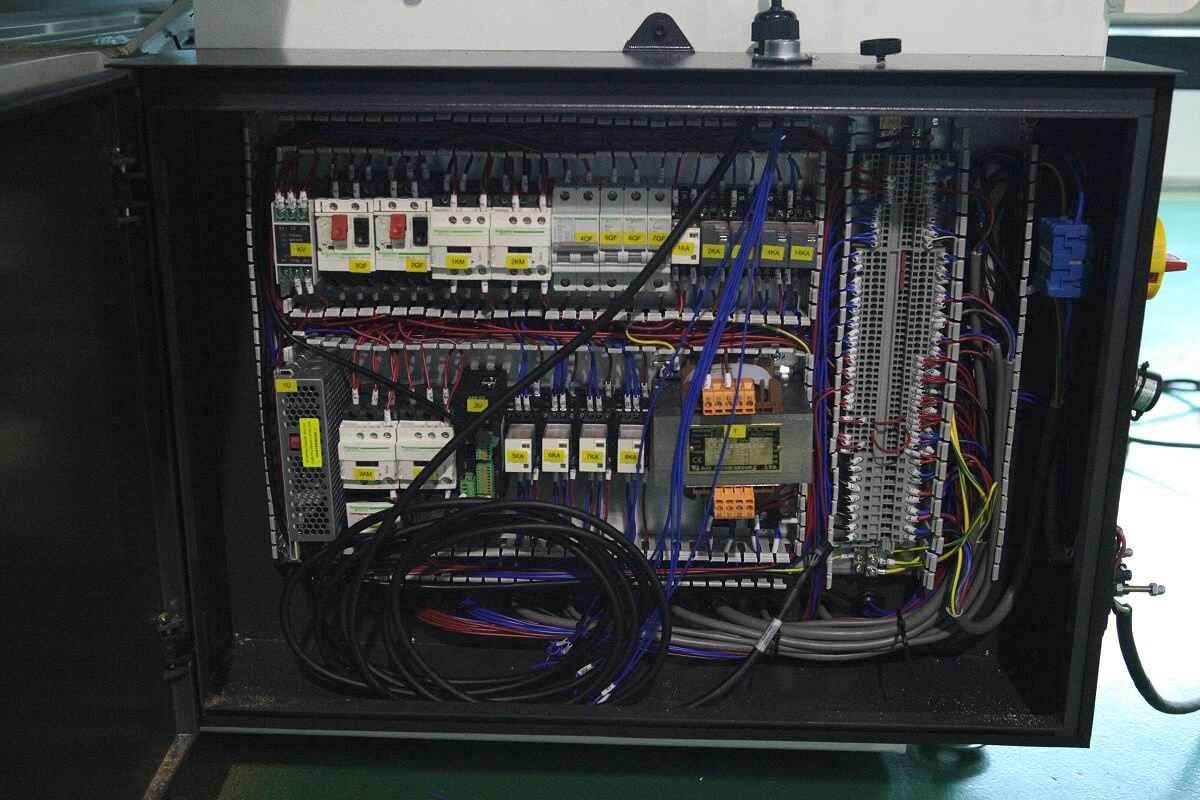

Все электрокомпоненты станка спрятаны в отдельный пылезащищенный шкаф, что защищает электронику от мелких опилок и продлевает срок службы сервоприводов и контроллеров. Для подключения аспирации предусмотрены патрубки диаметром 115 мм и 100 мм, что обеспечивает эффективное удаление стружки как из зоны пильного узла, так и из защитного кожуха .

Область применения и комплектация

Станок идеально подходит для раскроя ламинированных ДСП, МДФ, ДВП, клееных щитов и массива. Возможен как поштучный, так и пакетный раскрой заготовок. Благодаря наличию предварительной подрезной пилы (с частотой вращения 9000 об/мин) образование сколов на декоративном слое полностью исключается .

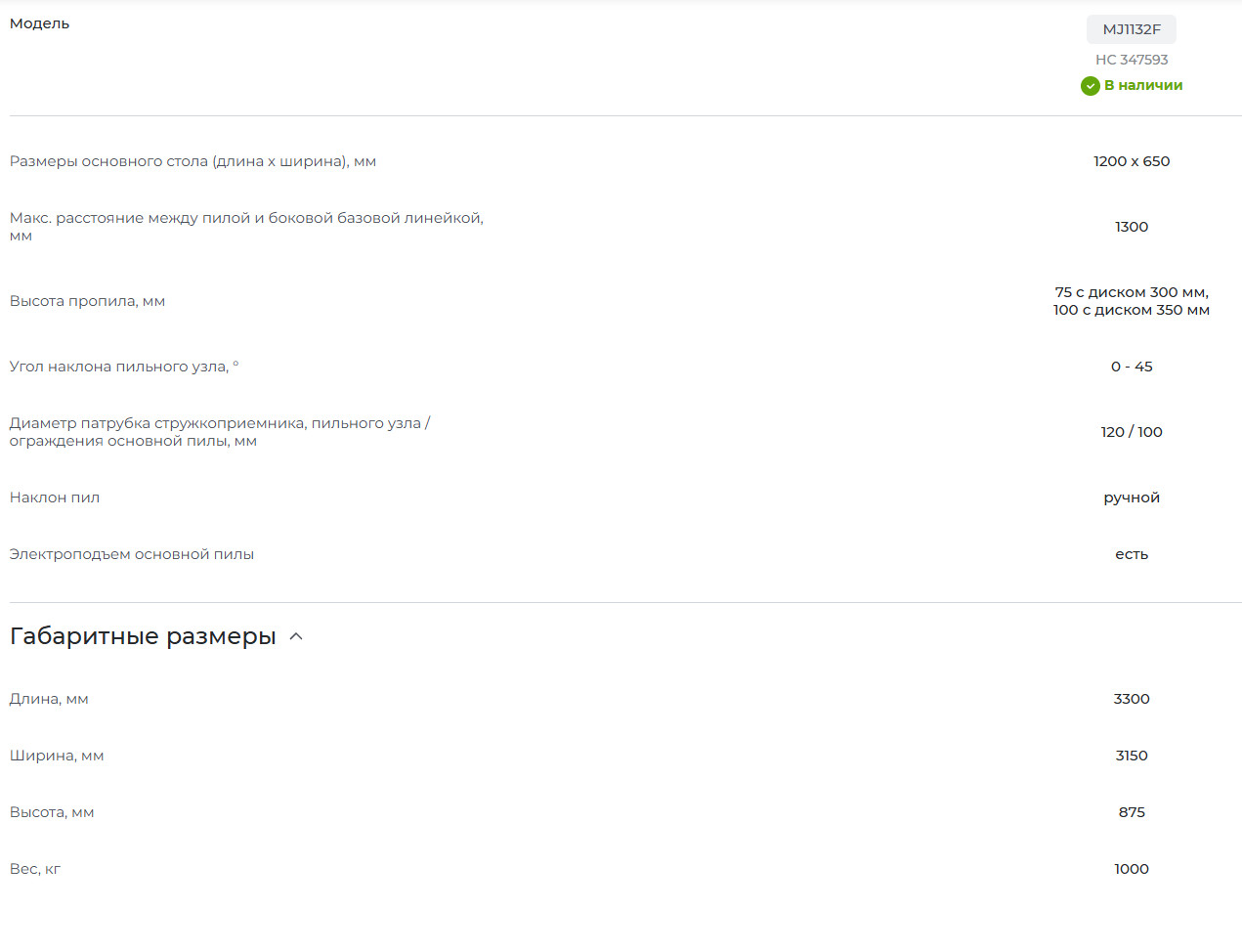

Установочные габариты станка составляют 3400×3400×1680 мм, а вес — 1000 кг . При этом размеры подвижной каретки (3200х380 мм) позволяют легко работать с листами стандартных размеров. Общая установленная мощность оборудования составляет 6.6 кВт .

Вывод

Форматно-раскроечный станок Nanxing MJK1132F1 — это пример удачного симбиоза азиатской производственной мощи и европейских технологий. Использование комплектующих от Schneider Electric и Oriental Motor ставит его в один ряд с более дорогими немецкими или итальянскими аналогами, но при этом сохраняет доступную цену. Это "рабочая лошадка", которая создана для высоких нагрузок и обеспечивает высокую рентабельность производства за счет скорости настройки (отсутствие ручных измерений) и качества готовой продукции . Если ваша задача — получать идеальный рез без сколов при минимальном участии человека и максимальной производительности, MJK1132F1 станет отличным приобретением на долгие годы.
